(聚丙烯,聚乙烯)共混改性的研究

关于聚烯烃（聚丙烯、聚乙烯）共混改性的现代研究摘要随着当今社会的快速发展和科学技术的不断进步，高分子材料在工农业中应用的比重也在不断增加，并得到了广泛的应用。

由于塑料是高分子材料发展的重要内容之一，PP在使用过程中，不仅应该具有较高的强度，也应该有良好的韧性。

因此对通用大品种树脂聚丙烯（PP）和聚乙烯（PE）开展改性研究一直是高分子材料科学研究领域的重要课题。

关键词聚烯烃；聚丙烯；聚乙烯；共混改性前言众所周知，PP和PE是重要的通用大品种树脂，聚丙烯（PP）具有比重小、耐应力开裂性和耐磨性能突出、较好的耐热性和化学稳定性等优点，但脆性和低温抗冲击性能差。

聚乙烯（PE）具有优良的电绝缘性、耐化学性、耐低温性和良好的加工流动性等特点，但耐热性差、耐大气老化性能差以及易应力开裂等缺点也相当突出。

因此聚丙烯和聚乙烯的改性研究已经成为目前高分子材料科学研究的重点，本文主要对聚丙烯（PP）与聚乙烯（PE）的共混改性进行研究与探讨。

1 聚烯烃概述1.1 聚丙烯聚丙烯（即）是非常重要的廉价通用高分子材料，它具有比重小、耐应力开裂性和耐磨性能突出、较好的耐热性和化学稳定性等优点，广泛用于薄膜、管材、板材、注射产品及中空制品中。

聚丙烯相对低的价格和适宜的特性提高了它的市场效能，不仅用做其他材料的替代物，而且也不断地开发出一些新的应用[1]。

1.2 聚乙烯聚乙烯工艺化已有60多年的歷史，聚乙烯现在是世界上产量最大、品种繁多的最重要的合成树脂之一。

其应用已深入到国民经济的各个部门和人们的日常生活中。

历经半个多世纪的开发，现在已能生产各种类型和品级的聚乙烯树脂，可以做成不同形式、不同用途的系列制品。

在满足最终用途的前提下，与其他聚合物和非聚合物材料相比，聚乙烯树脂以其价廉质优而具有强劲的市场竞争力，已发展成生产量大、用途宽广的最重要的一类通用树脂。

2 聚烯烃（聚丙烯，聚乙烯）共混改性方法2.1 塑料增韧PP采用塑料类作为PP增韧改性的改性剂，不仅可以达到增韧的目的，而且可使材料的耐磨性、染色性等得到改善，且价格低廉。

*吉林省科技厅重大项目（20070308）＊＊通讯作者aoyuhui69@作者简介：敖玉辉，男，1969年生，教授，博士，研究生导师，主要从事高分子材料研究。

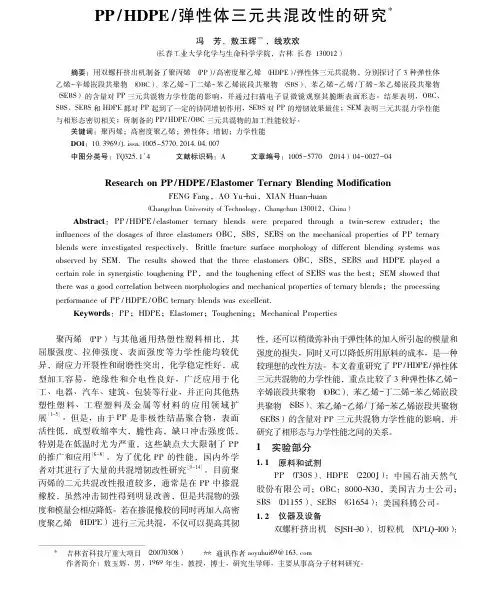

PP /HDPE /弹性体三元共混改性的研究*冯芳，敖玉辉＊＊，线欢欢（长春工业大学化学与生命科学学院，吉林长春130012）摘要：用双螺杆挤出机制备了聚丙烯（PP ）/高密度聚乙烯（HDPE ）/弹性体三元共混物，分别探讨了3种弹性体乙烯－辛烯嵌段共聚物（OBC ）、苯乙烯－丁二烯－苯乙烯嵌段共聚物（SBS ）、苯乙烯－乙烯/丁烯－苯乙烯嵌段共聚物（SEBS ）的含量对PP 三元共混物力学性能的影响，并通过扫描电子显微镜观察其脆断表面形态。

结果表明，OBC 、SBS 、SEBS 和HDPE 都对PP 起到了一定的协同增韧作用，SEBS 对PP 的增韧效果最佳；SEM 表明三元共混力学性能与相形态密切相关；所制备的PP /HDPE /OBC 三元共混物的加工性能较好。

关键词：聚丙烯；高密度聚乙烯；弹性体；增韧；力学性能DOI ：10.3969/j.issn.1005－5770.2014.04.007中图分类号：TQ325.1+4文献标识码：A 文章编号：1005－5770（2014）04－0027－04Ｒesearch on PP /HDPE /Elastomer Ternary Blending ModificationFENG Fang ，AO Yu-hui ，XIAN Huan-huan（Changchun University of Technology ，Changchun 130012，China ）Abstract ：PP /HDPE /elastomer ternary blends were prepared through a twin-screw extruder ；the influences of the dosages of three elastomers OBC ，SBS ，SEBS on the mechanical properties of PP ternary blends were investigated respectively．Brittle fracture surface morphology of different blending systems was observed by SEM．The results showed that the three elastomers OBC ，SBS ，SEBS and HDPE played a certain role in synergistic toughening PP ，and the toughening effect of SEBS was the best ；SEM showed that there was a good correlation between morphologies and mechanical properties of ternary blends ；the processing performance of PP /HDPE /OBC ternary blends was excellent．Keywords ：PP ；HDPE ；Elastomer ；Toughening ；Mechanical Properties聚丙烯（PP ）与其他通用热塑性塑料相比，其屈服强度、拉伸强度、表面强度等力学性能均较优异，耐应力开裂性和耐磨性突出，化学稳定性好，成型加工容易，绝缘性和介电性良好，广泛应用于化工、电器、汽车、建筑、包装等行业，并正向其他热塑性塑料、工程塑料及金属等材料的应用领域扩展［1－5］。

低密度聚乙烯(LDPE)共混改性聚丙烯(PP)一、实验目的通过本实验，使学生初步了解和掌握聚丙烯的性能以及聚合物共混改性的方法；了解标准试样的制备方法；了解并掌握简单的聚合物复合材料的表征方法和测试手段，为毕业论文实验打下良好的基础。

聚丙烯（PP）的合成和应用可以追溯到上1950年，一位名叫Natta 教授成功地在实验室合成聚丙烯[1]。

大半个世纪过去，几代科研人员的投入大量精力，已经把聚丙烯从实验室产品开发成为富有功能的合成树脂的主导成员。

现今，聚丙烯是热塑性树脂中发展很成熟的种类之一。

我国对聚丙烯的基础性研究已有半个世纪，生产技术从催化剂的获得到聚合工艺的精进，以及新产品和新应用领域的开发都有很大进步，然而，同国外同行研究成绩相比，我国从聚丙烯产品的开发到应用均还存在差距，因此，聚丙烯领域的相关研究还有很大空间[2]。

聚丙烯与聚乙烯，聚氯乙烯，聚苯乙烯，ABS 组成五大通用塑料，其增长速度最快、开发潜力最大的一类树脂[3]。

聚丙烯作为热塑性树脂，具有很好的实用性，并且价格低廉，在人们的日常生活和工业生产制造等多个领域到处都发挥着重要作用。

聚丙烯(PP)具有比重小、耐热性好、耐腐蚀性好、成型加工容易、力学性能优异且原料来源丰富、价格低廉等优点[1]，已经在全世界范围内大量生产和使用，其产量仅次于聚乙烯，成为第二大塑料品种[2]。

聚丙烯的优点得以让其迅速发展，但同时聚丙烯的缺点却也限制了其在各行各业中的应用，比如聚丙烯强度不高、易老化、易燃、韧性差、耐寒性差、低温易脆断、成型收缩率大、抗蠕变性能差、制品尺寸稳定性差、易产生翘曲变形等等[3]。

因此，对聚丙烯的改性势在必行。

从二十世纪六、七十年代起国内外就开始针对聚丙烯的缺点、对其如何改性进行了大量的研究，采用了多种方式对聚丙烯进行改性，提高了聚丙烯的性能，大大扩展了聚丙烯的应用范围[4-5]。

对聚丙烯的改性方法可划分为化学改性和物理改性。

化学改性有共聚、接枝、交联等，物理改性有共混、填充、增强等。

北京化工大学高分子材料改性原理及技术论文论文题目:PP共混改性的概述提交论文时间：2018年 12月5日目录第二章PP的共混改性 (4)1.改进PP耐低温冲击性 (4)1.1 PP／EPR、PP／EPDM (5)1.2 PP／SBS (5)1.3 PP／POE (6)1.4 PP／POE／PE (7)2.改进PP透明性 (9)2.1基体树脂的选用 (9)2.2成核剂的选用 (10)2.3成核剂用量的确定 (10)2.4其他助剂对透明性的影响 (11)2.5挤出工艺温度的影响 (11)2.6聚丙烯透明改性后的典型性能分析 (12)3. 改进PP着色性 (12)3.1工艺路线确定 (12)3.2结果与讨论 (13)4. 改进PP亲水性 (13)4.1 亲水助剂 (14)4.2 共混体系相容性 (14)4.3 其它工艺条件 (15)4.4 共混对聚丙烯其它性能的影响 (15)5. 改进PP抗静电性 (15)5.1实验试剂 (16)5.2核一壳结构聚苯胺粉末的制备 (16)5.3聚丙烯／聚苯胺复合材料的制备 (16)5.4测试 (16)5.5 结果与讨论 (16)参考文献 (17)第二章PP的共混改性聚丙烯 ( PP)是由丙烯聚合而得到的高分子化合物。

由于其原料丰富, 合成工艺比较简单, 与其他通用热塑性塑料相比, PP 具有相对密度小、价格低, 并有突出的耐应力、开裂性和耐磨性, 近年来发展迅速。

它是通用热塑性塑料中增长最快的品种, 在经济建设和人民生活中的地位日益重要, 成为塑料中产量增长最快的品种, 但聚丙烯也存在低温脆性、机械强度和硬度较低、成型收缩率大、易老化、耐温性差等缺点。

为了长期使用并扩大应用范围, 需对聚丙烯塑料进行改性。

PP改性的主要方法有化学法（共聚、交联、接枝）和物理法（填充和共混）。

国外对接枝等化学改性法研究较多，而且总的来说，化学改性法难度大，对经济技术等要求较高，所生产的树脂牌号较少，满足不了工业上对材料的高抗冲需求，而共混法工艺简单，经济实用，有很好的发展前景。

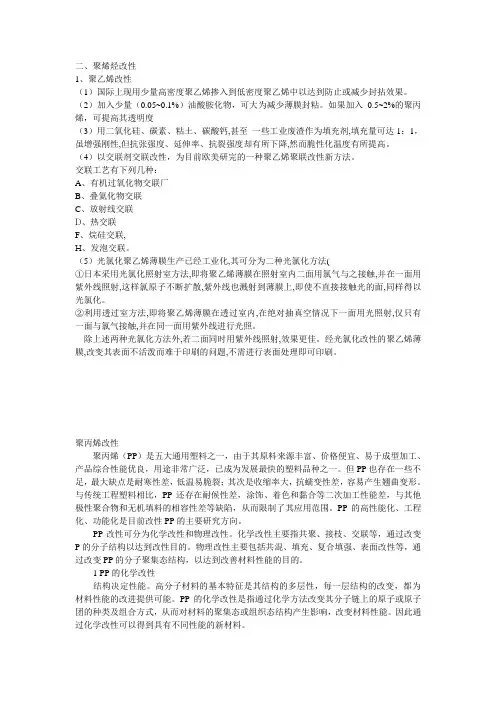

二、聚烯烃改性1、聚乙烯改性（1）国际上现用少量高密度聚乙烯掺入到低密度聚乙烯中以达到防止或减少封拈效果。

（2）加入少量（0.05~0.1%）油酸胺化物，可大为减少薄膜封粘。

如果加入0.5~2%的聚丙烯，可提高其透明度（3）用二氧化硅、碳素、粘土、碳酸钙,甚至一些工业废渣作为填充剂,填充量可达1：1，虽增强刚性,但抗张强度、延伸率、抗裂强度却有所下降,然而脆性化温度有所提高。

（4）以交联剂交联改性，为目前欧美研完的一种聚乙烯聚联改性新方法。

交联工艺有下列几种：A、有机过氧化物交联厂B、叠氦化物交联C、放射线交联D、热交联F、烷硅交联,H、发泡交联。

（5）光氯化聚乙烯薄膜生产已经工业化,其可分为二种光氯化方法(①日本采用光氯化照射室方法,即将聚乙烯薄膜在照射室内二面用氯气与之接触,并在一面用紫外线照射,这样氯原子不断扩散,紫外线也溅射到薄膜上,即使不直接接触光的面,同样得以光氯化。

②利用透过室方法,即将聚乙烯薄膜在透过室内,在绝对抽真空情况下一面用光照射,仅只有一面与氯气接触,并在同一面用紫外线进行光照。

除上述两种光氯化方法外,若二面同时用紫外线照射,效果更佳。

经光氯化改性的聚乙烯薄膜,改变其表面不活泼而难于印刷的问题,不需进行表面处理即可印刷。

聚丙烯改性聚丙烯（PP）是五大通用塑料之一，由于其原料来源丰富、价格便宜、易于成型加工、产品综合性能优良，用途非常广泛，已成为发展最快的塑料品种之一。

但PP也存在一些不足，最大缺点是耐寒性差，低温易脆裂；其次是收缩率大，抗蠕变性差，容易产生翘曲变形。

与传统工程塑料相比，PP还存在耐候性差，涂饰、着色和黏合等二次加工性能差，与其他极性聚合物和无机填料的相容性差等缺陷，从而限制了其应用范围。

PP的高性能化、工程化、功能化是目前改性PP的主要研究方向。

PP改性可分为化学改性和物理改性。

化学改性主要指共聚、接枝、交联等，通过改变P的分子结构以达到改性目的。

物理改性主要包括共混、填充、复合填强、表面改性等，通过改变PP的分子聚集态结构，以达到改善材料性能的目的。

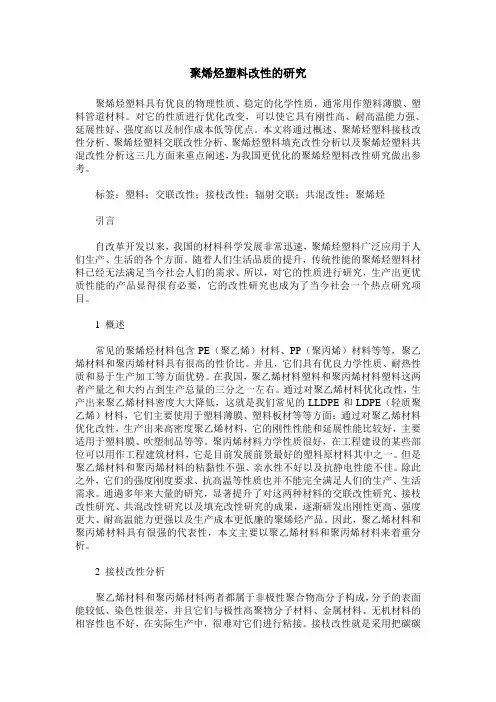

聚烯烃塑料改性的研究聚烯烃塑料具有优良的物理性质、稳定的化学性质，通常用作塑料薄膜、塑料管道材料。

对它的性质进行优化改变，可以使它具有刚性高、耐高温能力强、延展性好、强度高以及制作成本低等优点。

本文将通过概述、聚烯烃塑料接枝改性分析、聚烯烃塑料交联改性分析、聚烯烃塑料填充改性分析以及聚烯烃塑料共混改性分析这三几方面来重点阐述，为我国更优化的聚烯烃塑料改性研究做出参考。

标签：塑料；交联改性；接枝改性；辐射交联；共混改性；聚烯烃引言自改革开发以来，我国的材料科学发展非常迅速，聚烯烃塑料广泛应用于人们生产、生活的各个方面。

随着人们生活品质的提升，传统性能的聚烯烃塑料材料已经无法满足当今社会人们的需求、所以，对它的性质进行研究，生产出更优质性能的产品显得很有必要，它的改性研究也成为了当今社会一个热点研究项目。

1 概述常见的聚烯烃材料包含PE（聚乙烯）材料、PP（聚丙烯）材料等等，聚乙烯材料和聚丙烯材料具有很高的性价比。

并且，它们具有优良力学性质、耐热性质和易于生产加工等方面优势。

在我国，聚乙烯材料塑料和聚丙烯材料塑料这两者产量之和大约占到生产总量的三分之一左右。

通过对聚乙烯材料优化改性，生产出来聚乙烯材料密度大大降低，这就是我们常见的LLDPE和LDPE（轻质聚乙烯）材料，它们主要使用于塑料薄膜、塑料板材等等方面；通过对聚乙烯材料优化改性，生产出来高密度聚乙烯材料，它的刚性性能和延展性能比较好，主要适用于塑料膜、吹塑制品等等。

聚丙烯材料力学性质很好，在工程建设的某些部位可以用作工程建筑材料，它是目前发展前景最好的塑料原材料其中之一。

但是聚乙烯材料和聚丙烯材料的粘黏性不强、亲水性不好以及抗静电性能不佳。

除此之外，它们的强度刚度要求、抗高温等性质也并不能完全满足人们的生产、生活需求。

通過多年来大量的研究，显著提升了对这两种材料的交联改性研究、接枝改性研究、共混改性研究以及填充改性研究的成果，逐渐研发出刚性更高、强度更大、耐高温能力更强以及生产成本更低廉的聚烯烃产品。

关于聚烯烃（聚丙烯、聚乙烯）共混改性的现代研究作者：赵艳张滨茹杨伟来源：《科学与信息化》2017年第29期摘要随着当今社会的快速发展和科学技术的不断进步，高分子材料在工农业中应用的比重也在不断增加，并得到了广泛的应用。

由于塑料是高分子材料发展的重要内容之一，PP在使用过程中，不仅应该具有较高的强度，也应该有良好的韧性。

因此对通用大品种树脂聚丙烯（PP）和聚乙烯（PE）开展改性研究一直是高分子材料科学研究领域的重要课题。

关键词聚烯烃；聚丙烯；聚乙烯；共混改性前言众所周知，PP和PE是重要的通用大品种树脂，聚丙烯（PP）具有比重小、耐应力开裂性和耐磨性能突出、较好的耐热性和化学稳定性等优点，但脆性和低温抗冲击性能差。

聚乙烯（PE）具有优良的电绝缘性、耐化学性、耐低温性和良好的加工流动性等特点，但耐热性差、耐大气老化性能差以及易应力开裂等缺点也相当突出。

因此聚丙烯和聚乙烯的改性研究已经成为目前高分子材料科学研究的重点，本文主要对聚丙烯（PP）与聚乙烯（PE）的共混改性进行研究与探讨。

1 聚烯烃概述1.1 聚丙烯聚丙烯（即）是非常重要的廉价通用高分子材料，它具有比重小、耐应力开裂性和耐磨性能突出、较好的耐热性和化学稳定性等优点，广泛用于薄膜、管材、板材、注射产品及中空制品中。

聚丙烯相对低的价格和适宜的特性提高了它的市场效能，不仅用做其他材料的替代物，而且也不断地开发出一些新的应用[1]。

1.2 聚乙烯聚乙烯工艺化已有60多年的历史，聚乙烯现在是世界上产量最大、品种繁多的最重要的合成树脂之一。

其应用已深入到国民经济的各个部门和人们的日常生活中。

历经半个多世纪的开发，现在已能生产各种类型和品级的聚乙烯树脂，可以做成不同形式、不同用途的系列制品。

在满足最终用途的前提下，与其他聚合物和非聚合物材料相比，聚乙烯树脂以其价廉质优而具有强劲的市场竞争力，已发展成生产量大、用途宽广的最重要的一类通用树脂。

2 聚烯烃（聚丙烯，聚乙烯）共混改性方法2.1 塑料增韧PP采用塑料类作为PP增韧改性的改性剂，不仅可以达到增韧的目的，而且可使材料的耐磨性、染色性等得到改善，且价格低廉。

二、聚烯烃改性1、聚乙烯改性（1）国际上现用少量高密度聚乙烯掺入到低密度聚乙烯中以达到防止或减少封拈效果。

（2）加入少量（0.05~0.1% ）油酸胺化物，可大为减少薄膜封粘。

如果加入0.5~2%的聚丙烯，可提高其透明度（3）用二氧化硅、碳素、粘土、碳酸钙,甚至一些工业废渣作为填充剂,填充量可达1：1，虽增强刚性,但抗张强度、延伸率、抗裂强度却有所下降,然而脆性化温度有所提高。

（4）以交联剂交联改性，为目前欧美研完的一种聚乙烯聚联改性新方法。

交联工艺有下列几种：A、有机过氧化物交联厂B、叠氦化物交联C、放射线交联D、热交联F、烷硅交联，H 、发泡交联。

（5）光氯化聚乙烯薄膜生产已经工业化，其可分为二种光氯化方法（①日本采用光氯化照射室方法，即将聚乙烯薄膜在照射室内二面用氯气与之接触，并在一面用紫外线照射，这样氯原子不断扩散，紫外线也溅射到薄膜上，即使不直接接触光的面，同样得以光氯化。

②利用透过室方法，即将聚乙烯薄膜在透过室内，在绝对抽真空情况下一面用光照射，仅只有一面与氯气接触，并在同一面用紫外线进行光照。

除上述两种光氯化方法外，若二面同时用紫外线照射，效果更佳。

经光氯化改性的聚乙烯薄膜，改变其表面不活泼而难于印刷的问题，不需进行表面处理即可印刷。

聚丙烯改性聚丙烯（PP）是五大通用塑料之一，由于其原料来源丰富、价格便宜、易于成型加工、产品综合性能优良，用途非常广泛，已成为发展最快的塑料品种之一。

但PP 也存在一些不足，最大缺点是耐寒性差，低温易脆裂；其次是收缩率大，抗蠕变性差，容易产生翘曲变形。

与传统工程塑料相比，PP 还存在耐候性差，涂饰、着色和黏合等二次加工性能差，与其他极性聚合物和无机填料的相容性差等缺陷，从而限制了其应用范围。

PP 的高性能化、工程化、功能化是目前改性PP 的主要研究方向。

PP 改性可分为化学改性和物理改性。

化学改性主要指共聚、接枝、交联等，通过改变P 的分子结构以达到改性目的。

PP、PE共混改性方法综述1．概述随着现代科学技术的日新月异，人们对聚合物材料性能的要求越来越高，例如期望聚合物材料既耐高温又易于加工成型：既有卓越的韧性，又有较高的强度：不仅性能良好而且价格低廉等等。

单一的均聚物材料往往难以满足上述要求，因此通过合金化技术对现有材料进行共混改性．制成综合性能优异的高分子合金．已成为新材料开发领域的重要支柱。

高分子合金就是把具有不同性能的单一聚合物复合而成的多组分聚合物，又称聚合物共混物。

高分子台金不仅形态结构上与金属合金相类似，而且也同样具有卓越的综合性能，这是单一组分的聚合物所不能比拟的。

高分子合金制备方法按形成的合金中不同高分子链之间是否有化学键分为两大类，即化学法和物理法。

通常前者主要指嵌段共聚和接枝共聚，后者主要指机械共混。

实际上，随着高分子合金的发展．其制各方法已经很难单纯用化学法或物理法来描述。

合金制备过程常常同时伴有化学反应和物理变化，如聚合物互传网络技术、反应性增容技术等．甚至在最简单的机械麸混中也存在接枝和嵌段等化学反应。

高分子合金材料的性能优劣与其各组分间的相容性密切相关。

从热力学角度来说，相容性是指在任意比例时都能形成分子程度上互相混合的均相体系的能力。

但在工艺上，相容性是指聚合物在热力学上不相容，而在动力学上相态长期稳定共存，不发生宏观相分离。

聚合物共混物的相结构有三种类型：完全不容体系、部分相容体系和完全相容体系。

完全不容体系混合时相畴较大，相间粘结力小．材料不能达到预期的性能；完全相容体系其性能是原始组份几何平均，也不理想：只有部分相容体系才能综合各组份的优异性能，取长补短。

同时还应注意到．对高分子合金的评价．除考虑材料问的相容性外，还必须从混炼、微细粒子化、分散性、反应性等进行综合考虑。

聚丙烯(PP)和聚乙烯(PE)是熏要的通用大品种树脂，PP具有比重小、耐应力开裂性和耐磨性能突出、较好的耐热性和化学稳定性等优点，但脆性和低温抗冲击性能差。

聚丙烯和聚乙烯熔融接枝改性及增容丁生龙柳明珠3(兰州大学化学化工学院兰州730000丁生龙男,34岁, 博士生, 现从事高分子改性及加工方面的研究。

3联系人,E 2mail :m2zliu @1631com国家自然科学基金资助项目(298107601552005202228收稿,2005205228接受摘要近年来, 有关高分子改性研究已引起人们的广泛关注。

本文对热塑性塑料聚丙烯和聚乙烯熔融接枝改性的常用单体、提高接枝率的方法、增容作用和接枝物的表征等方面进行了综述。

关键词聚丙烯聚乙烯熔融接枝丙烯酸马来酸酐Progress in the Modi fication and Compatibility of Polypropylene andPolyethylene in the Melt StateDing Shenglong , Liu 3(C ollege of Chemistry and Chemical Engineering , , Abstract Much recently. M odification under meltcondition and PE , both of which belong to the thermal 2plastic , such as the acrylic acid and maleic anhydride and their derivates were The ways of increasing the graft yields and com patibilities , characterization of the poly olefin were als described.K ey w ords P olypropylene , P olyethylene , Melting grafting , Acrylic acid , Maleic anhydride聚丙烯树脂(PP 由于具有优良的力学性能(如高抗张强度、压缩强度、刚性、硬度、耐应力开裂等、耐化学腐蚀性、良好的电绝缘性和易于加工成型等性能, 已成为当今最具发展前途的热塑性塑料之一。

PE/PP共混改性研究摘要: PE 增韧P P 的效果取决于共混物中PE 的用量, 当PE 质量分数达到25%～40 ％时，共混物既有良好的韧性和拉伸强度，又有较好的加工性能。

使用橡胶或者热望性弹性体与PP 共混增韧效果最为明显。

但由于随着弹性体用量的增加，体系在冲击强度大幅提高的同时也出现了刚性等性能的损失。

此外，还就近年发展起来的无机刚性粒子增韧PP的研究工作进展和机理研究情况作了介绍.关量词：聚丙烯聚乙烯共混改性聚丙烯（PP)是通用热塑性树脂中增长最快的品种之一,广泛应用于工业生产的各个领域。

PP生产工艺简单，价格低廉，有着优异的综合性能。

而其亟待克服的最为突出的缺点是它的缺口敏感性显著，即缺口冲击强度较低，尤其在低温时更为突出，因此在实际应用中需要进行增韧。

PP共混增韧方法以其效果显著、工业化投资少且迅速易行等特点而广为应用。

共混增韧改性是指用其他塑料或弹性体等作为改性剂与PP共混,以此改善PP的韧性.常用的改性材料主要分为塑料、橡胶或弹性体以及无机刚性粒子等几类。

1.塑料增韧PP体系采用塑料类作为PP增韧的改性剂．不仅可以达到增韧的目的，而且可使材料的耐磨性、染色性等得到改善，且价格较为低廉。

应用较多的有高密度聚乙烯（HDPE)、线型低密度聚乙烯(ILDPE）、乙烯—醋酸乙烯共聚物（EVA）、聚氯乙烯、聚酰胺（PA）等。

但由于他们与PP的不相容性，要使体系达到较高的韧性往往需要加大改性剂用量或添加相容剂。

1．1PP／聚乙烯(PE)1。

1。

1 高密度聚乙烯结构、性能及应用高密度聚乙烯（HDPE)是在每1000个碳原子中含有不多于5个支链的线型分子所组成的聚合物。

在所有各类聚乙烯中，HDPE的模量最高，渗透性最小，有利于制成中型或大型的装运液体的容器.HDPE的渗透率低，耐腐蚀，并具有良好的刚度，使其适于作管材.HDPE良好的拉伸强度使其适于制作短期载重用膜，如购物袋等。

HDPE良好的劲度、耐久性和质轻的特性，适于制作商业和运输业常用的周转箱、码垛托盘和提桶及药品瓶、化妆品瓶和一般容器，也可用以制作玩具。

《交联和共混改性聚烯烃弹性体（POE）的研究》交联与共混改性聚烯烃弹性体（POE）的研究一、引言聚烯烃弹性体（POE）是一种由乙烯与丙烯共聚得到的高分子材料，其分子链的柔性赋予了POE材料出色的弹性与柔软性。

然而，其应用性能的局限性在于热稳定性、耐候性以及力学性能等方面。

为了满足不同领域的应用需求，科研人员对POE材料进行了多种改性研究，其中交联和共混改性是两种重要的方法。

本文将重点探讨交联和共混改性在聚烯烃弹性体（POE）中的应用及其影响。

二、交联改性聚烯烃弹性体（POE）交联改性是指通过化学或物理方法使POE分子链之间产生交联，从而提高材料的力学性能、热稳定性和耐候性。

交联改性的方法主要包括化学交联和物理交联。

1. 化学交联：化学交联是通过添加交联剂，使POE分子链之间形成化学键，从而增强材料的性能。

交联剂的种类、用量以及交联条件都会影响交联效果。

例如，采用过氧化物交联剂可以在一定温度下引发POE分子链的交联反应，从而提高POE的拉伸强度、撕裂强度和耐热性能。

2. 物理交联：物理交联则是通过物理手段使POE分子链之间产生相互作用，形成物理交联结构。

例如，通过控制POE的结晶度和取向度，可以使其分子链之间形成较强的相互作用，从而提高材料的性能。

三、共混改性聚烯烃弹性体（POE）共混改性是指将POE与其他高分子材料、无机填料或助剂等混合，以改善POE的性能。

共混改性的方法具有简单、易操作、成本低等优点。

1. 高分子材料共混：将POE与其他高分子材料（如聚乙烯、聚丙烯等）进行共混，可以改善POE的力学性能、耐热性能和加工性能。

共混比例、共混工艺以及添加剂的种类都会影响共混效果。

2. 无机填料共混：将无机填料（如纳米硅酸盐、碳纳米管等）与POE进行共混，可以提高POE的硬度、耐磨性和耐候性。

无机填料的种类、粒径以及表面处理都会影响其在POE中的分散性和界面相容性，从而影响共混效果。

四、交联与共混改性的协同效应交联和共混改性可以相互协同，进一步提高POE的性能。
