卫星电视广播系统的组成

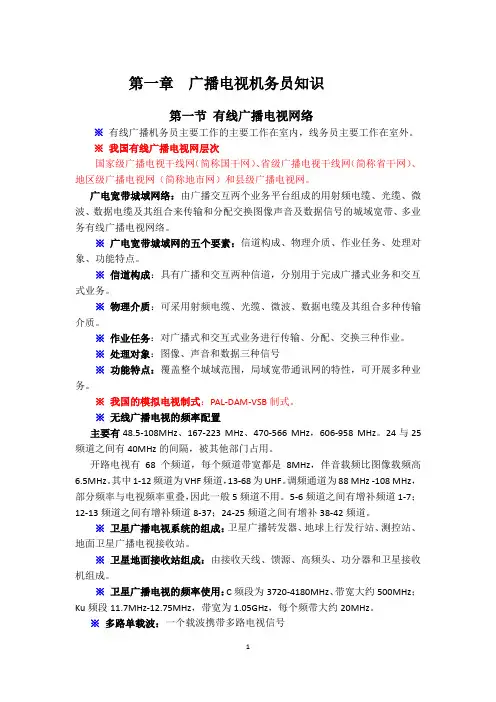

第一章广播电视机务员知识第一节有线广播电视网络※有线广播机务员主要工作的主要工作在室内，线务员主要工作在室外。

※我国有线广播电视网层次国家级广播电视干线网（简称国干网）、省级广播电视干线网（简称省干网）、地区级广播电视网（简称地市网）和县级广播电视网。

广电宽带城域网络：由广播交互两个业务平台组成的用射频电缆、光缆、微波、数据电缆及其组合来传输和分配交换图像声音及数据信号的城域宽带、多业务有线广播电视网络。

※广电宽带城域网的五个要素：信道构成、物理介质、作业任务、处理对象、功能特点。

※信道构成：具有广播和交互两种信道，分别用于完成广播式业务和交互式业务。

※物理介质：可采用射频电缆、光缆、微波、数据电缆及其组合多种传输介质。

※作业任务：对广播式和交互式业务进行传输、分配、交换三种作业。

※处理对象：图像、声音和数据三种信号※功能特点：覆盖整个城域范围，局域宽带通讯网的特性，可开展多种业务。

※我国的模拟电视制式：PAL-DAM-VSB制式。

※无线广播电视的频率配置主要有48.5-108MHz、167-223 MHz、470-566 MHz，606-958 MHz。

24与25频道之间有40MHz的间隔，被其他部门占用。

开路电视有68个频道，每个频道带宽都是8MHz，伴音载频比图像载频高6.5MHz。

其中1-12频道为VHF频道，13-68为UHF。

调频通道为88 MHz -108 MHz，部分频率与电视频率重叠，因此一般5频道不用。

5-6频道之间有增补频道1-7；12-13频道之间有增补频道8-37；24-25频道之间有增补38-42频道。

※卫星广播电视系统的组成：卫星广播转发器、地球上行发行站、测控站、地面卫星广播电视接收站。

※卫星地面接收站组成：由接收天线、馈源、高频头、功分器和卫星接收机组成。

※卫星广播电视的频率使用：C频段为3720-4180MHz、带宽大约500MHz；Ku频段11.7MHz-12.75MHz，带宽为1.05GHz，每个频带大约20MHz。

智能楼宇管理师考试真题三1、判断题广播线工程上常用型号是RVVP3×1.5。

正确答案：错2、多选常用照明种类可分为（）A、（江南博哥）正常照明B、应急照明C、备用照明D、值班照明E、娱乐灯光正确答案：A, B, D3、单选线缆的弯曲半径应符合规定，4对UTP双绞线的弯曲半径应至少为电缆外径的（）A.4倍B.6倍C.8倍D.10倍正确答案：A4、单选智能小区视频点播的简称是（）。

A．VCDB．DVDC．VODD．VCS正确答案：C5、单选风管式温、湿度传感器操作使用在（）上比较合适。

A、应安装在直管段B、蒸汽放空口位置C、风管死角D、蒸汽口答案：A6、单选通电延时和断电延是时间继电器的（）。

A.主要类别B.工作原理C.调整参数D.工作方式正确答案：D7、填空题建筑群干线缆线为1500m，建筑物干线缆线为（），配线缆线最大长度为90m。

正确答案：500m8、问答题什么是信噪比？正确答案：放大器的输出信号电压与同时输出的噪声电压之比，即为放大器的信号噪声比，简称为信噪比。

通常用英文字符S/N来表示，S表示摄像机在假设无噪声时的图像信号值，N表示摄像机本身产生的噪声值（比如热噪声），二者之比即为信噪比，用分贝（dB.表示。

信噪比越高越好，信噪比越大，则表示混在信号里的杂波越少，视频质量就越高。

反之，就越差。

9、多选卫星电视广播系统由（）三部分组成。

A、上行站B、同步电视广播卫星C、下行站D、转发器E、PC正确答案：A, B, C10、填空题线缆传输的近端串扰损耗，NEXT（），则串扰越低，链路性能越好。

正确答案：大11、单选当模拟量电流信号作为DDC的输入输出信号时，通常以（）量程居多。

A.0-10mADCB.4-20mADCC.0-10mAACD.4-20mAAC 答案：B12、问答题光纤传输有何优点？正确答案：光纤传输信道可以提供更高的传输速率，适合大规模的综合布线。

光纤传输系统能满足建筑物与建筑群对话音、数据、视频等综合传输要求。

电视电视广播的工作原理电视电视广播是我们日常生活中不可或缺的媒体工具。

我们通过电视电视广播接收新闻、娱乐、教育等各种信息。

那么，电视电视广播是如何工作的呢？让我们一起来了解它的工作原理。

一、电视电视广播的基本构成电视电视广播系统由三个主要组成部分构成：信号源、信号传输和信号接收。

1. 信号源信号源是指产生和提供信号的设备。

在电视台，摄像机负责将实际场景转化为电视信号，录音设备用来记录声音信号。

其他信号源还包括电视节目的制作设备、电视广播的成像设备等。

2. 信号传输信号传输是指将信号从信号源传输到接收设备的过程。

在电视电视广播中，信号传输主要依靠电磁波进行，通过电视台的发射机将信号转化为电磁波，然后通过天线将电磁波传送出去。

3. 信号接收信号接收是指接收设备接收并解码从电视电视广播发射机传来的电磁波，并将其转化为我们可以看到和听到的声音和图像。

在家庭中，我们使用电视机或收音机作为接收设备，电视机使用显像管将电磁波转化为可见的图像，使用扬声器将声音信号转化为可听的声音。

二、电视电视广播信号的处理过程电视电视广播信号的处理过程可以分为编码、调制、发送和接收四个主要步骤。

1. 编码编码是将模拟信号转化为数字信号的过程。

摄像机将接收到的光信号转化为电信号，然后经过模拟数字转换器，将其转化为数字信号。

声音信号也会通过麦克风和模拟数字转换器转化为数字信号。

数字信号更容易处理和传输。

2. 调制调制是将数字信号转化为载波信号的过程。

在电视电视广播中，调制一般使用调频(FM)调制技术。

调频调制就是将数字信号调制到特定频率的载波信号上。

这个调制过程，是将数字信号的频率、幅度和相位等信息转化为载波信号的频率变化。

3. 发送发送是指将调制后的信号通过发射机传输到空气中。

发射机会将调制后的信号转化为电磁波，并调整成适合传输的频率和功率。

通过天线，电磁波将信号传输到空中，形成覆盖范围。

4. 接收接收是指接收设备通过天线捕捉到电磁波，并进行解调和解码的过程。

CATV知识之四：前端基础知识1、完整的有线电视前端包括哪三个组成部分？它们分别完成什么功能？主要使用哪些设备？完整的有线电视前端三个组成部分：①模拟前端部分，②数字前端部分，③数据前端部分。

2、前端的信号源主要有哪些？（1）卫星传送的广播电视节目信号和数据广播信号；（2）经光缆、电缆或微波传送的广播电视节目信号和数据广播信号；（3）经天线开路收转的电视台或电台发射的地面射频广播电视节目信号；（4）有本地节目制作单位提供的自办广播电视节目信号。

3、前端对电视、广播节目的处理功能有哪些？4、说明模拟前端的特点、主要功能和指标要求。

5、空中接收信号有哪两种处理方式？（1）采用信号处理器，将射频信号下变频到38MHz中频信号，经过中频处理器对图像和伴音分别进行处理，再送到上变频器，输出一个设定频道的射频信号。

（2）采用电视解调器，将射频信号解调成视音频信号输出到调制器，调制到设定频道，然后接入射频混合器。

6、说明邻频模拟前端结构形式、处理过程和主要特点。

7、卫星电视广播系统由哪些部分组成？卫星电视广播系统的主要组成部分：①广播卫星，②上行地球站，③地球接收站，④测控站。

8、卫星电视接收系统由哪些部分组成？各部分的名称和作用分别是什么？卫星电视接收系统由五个组成部分：（1）抛物面天线：把来自空中的卫星信号能量会聚到焦点，完成空间平面电磁波转换成馈源的球面电磁波。

（2）馈源：在抛物面天线的焦点处设置一个接受卫星信号的喇叭形装置，完成电磁波能量转换成高频电流（电压）信号。

（3）高频头（LNB亦称降频器）：将馈源送来的卫星信号进行降频和放大后，将高频信号变换为第1中频信号传送至功分器。

（4）功分器：将来自抛物面天线接收的一路卫星第1中频信号分成多路信号输出。

（5）卫星接收机（亦称IRD）：将第1中频信号进行解调和信道解码后的TS流送给复用器，或进一步信源解码输出电视图像信号和伴音信号。

9、常用的抛物面天线分几种？常用的三种抛物面天线：①前馈式抛物面天线：馈源放在天线反射面的正前方焦点上。

广播电视工程技术智慧树知到课后章节答案2023年下兰州文理学院兰州文理学院第一章测试1.世界上第一套共用天线电视系统于（）年建立。

答案:1948年2.下列选项中不属于传输网络层级表述的是（）。

答案:互联网3.以下哪些是或曾经是我国通信运营商单位（）。

答案:广播电视网络公司;电信公司;网通公司;移动公司4.现有广播电视行业的主流服务项目包括以下哪些方面（）。

答案:平安城市;信息咨询;高清互动;智慧家庭5.我国于2015年全面停止模拟电视信号的传送。

（）答案:对6.通信运营商新建CDN节点，无法有效提高用户的互联网访问速度。

（）答案:错第二章测试1.把贝尔的（）作为新的单位，称为分贝（用dB来表示）。

答案:1/102.频移键控是用（）数字序列的数字基带信号去控制高频载波的频率，即：载波频率随着调制信号的变化而变化，这种调制方式是信息传输中使用的较早的一种调制方式。

答案:二进制3.下列关于信噪比的描述中正确的是（）几部分组成。

答案:直接反映了图像和声音质量的好坏;对图像声音质量起决定性的作用;信噪比的分贝值为信号电平与噪声电平之差4.在有线电视系统中，产生色度/亮度时延差的原因有（）。

答案:频道处理器里的中频滤波器做得不好;相位特性起伏较大;调制器中频滤波器做得不好;幅频特性下降过陡5.热噪声主要是是由导电体（包括电阻等无源器件）内部自由电子规则的热运动所产生的，自由电子在一定温度下的热运动类似于分子的布朗运动，是规则有序的，这种随机的热运动随着温度的升高而剧烈。

（）答案:错6.星座图是一个很好的故障排除辅助工具，通过在测试仪器上分析星座图的形状及分布特点能够反映出信号的良好程度和存在的问题，并且可提供关于干扰的来源与种类的线索。

（）答案:对第三章测试1.同步卫星的运行轨道是地球赤道平面内的圆形轨道距，它的运行方向与地球自转的方向（）。

答案:相同2.卫星接收天线种类很多，最常用的接收卫星电视信号的天线是（）。

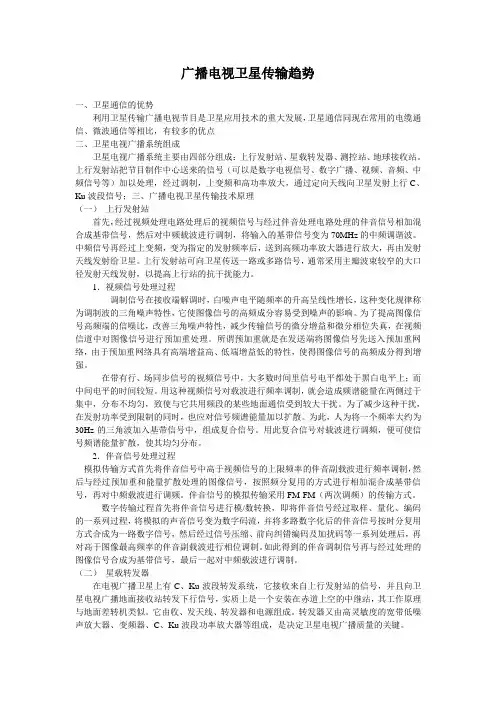

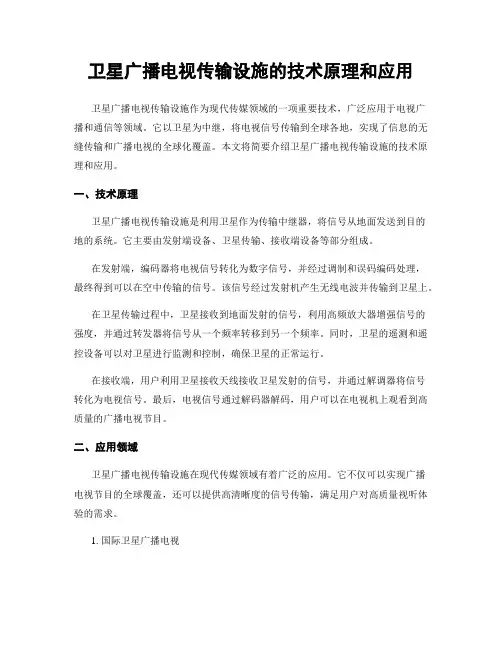

广播电视卫星传输趋势一、卫星通信的优势利用卫星传输广播电视节目是卫星应用技术的重大发展，卫星通信同现在常用的电缆通信、微波通信等相比，有较多的优点二、卫星电视广播系统组成卫星电视广播系统主要由四部分组成：上行发射站、星载转发器、测控站、地球接收站。

上行发射站把节目制作中心送来的信号（可以是数字电视信号、数字广播、视频、音频、中频信号等）加以处理，经过调制，上变频和高功率放大，通过定向天线向卫星发射上行C、Ku波段信号；三、广播电视卫星传输技术原理（一）上行发射站首先，经过视频处理电路处理后的视频信号与经过伴音处理电路处理的伴音信号相加混合成基带信号，然后对中频载波进行调制，将输入的基带信号变为70MHz的中频调谐波。

中频信号再经过上变频，变为指定的发射频率后，送到高频功率放大器进行放大，再由发射天线发射给卫星。

上行发射站可向卫星传送一路或多路信号，通常采用主瓣波束较窄的大口径发射天线发射，以提高上行站的抗干扰能力。

1．视频信号处理过程调制信号在接收端解调时，白噪声电平随频率的升高呈线性增长，这种变化规律称为调制波的三角噪声特性，它使图像信号的高频成分容易受到噪声的影响。

为了提高图像信号高频端的信噪比，改善三角噪声特性，减少传输信号的微分增益和微分相位失真，在视频信道中对图像信号进行预加重处理。

所谓预加重就是在发送端将图像信号先送入预加重网络，由于预加重网络具有高端增益高、低端增益低的特性，使得图像信号的高频成分得到增强。

在带有行、场同步信号的视频信号中，大多数时间里信号电平都处于黑白电平上；而中间电平的时间较短。

用这种视频信号对载波进行频率调制，就会造成频谱能量在两侧过于集中，分布不均匀，致使与它共用频段的某些地面通信受到较大干扰。

为了减少这种干扰，在发射功率受到限制的同时，也应对信号频谱能量加以扩散。

为此，人为将一个频率大约为30Hz的三角波加入基带信号中，组成复合信号。

用此复合信号对载波进行调频，便可使信号频谱能量扩散，使其均匀分布。

卫星电视广播系统的组成
系统由上行发射站、广播卫星、卫星电视接收网三大部分组成，如图1-2所示。

.
1.上行发射站（简称上行站）；其任务是把电视中心的节目信号经过调制，变频和功率放大送给卫星。

同时也接收由卫星下行转发的微弱信号，用来监测卫星转播节目质量的好坏。

该部分也称为控制站，它一般同上行站建在一起。

上行站可以建成多座分站和移动站（如车载式）。

有的主站还设有遥测遥控和跟踪设施，可以直接对卫星进行监控。

2.广播卫星：它是该系统的核心部分，卫星对地面应该是同步的，它的公转必须与地球的自转保持同步，并且姿态正确。

星载设备由天线、太阳能电源、控制系统和转发器等组成。

通过转发器把上行信号经过频率变换及放大后，由定向天线向地面接收网发射信号。

3.卫星电视接收站：其作用是接收从卫星上发回的节目信号，一般有四种类型：
A.转发接收站：主要用来接收卫星下发的电视信号，作为信号源供设在该地区的电视台或转播台进行转播。

该站设施较复杂，接收到卫星转发的微弱信号后，必须经过放大、变频、调制转换，将卫星传送的调频信号变换为残留边带调幅信号，然后再经过变频，功率放大，通过天线发射出去，供各家电视机收看节目。

B.电缆网接收站：作用与上述相同，只是通过电缆将信号分送到各用户收看电视节目。

C.个体接收设备：用户使用小型天线和简易接收设备收看卫星电视节目。

D.集体接收站：比个体接收天线大，接收到卫星节目后经过各种匹配装置供多台电视收看。
