机顶盒标准机顶盒（Set-Top Box，简称STB）是指安装在电视机顶端的一种设备，用于接收数字电视信号并将其转换成可供电视机显示的模拟信号的装置。
随着数字电视的普及，机顶盒已经成为家庭娱乐的重要组成部分。
在不同国家和地区，机顶盒的标准也有所不同，本文将介绍机顶盒标准的相关内容。
首先，机顶盒的标准主要包括硬件标准和软件标准两个方面。
硬件标准主要涉及机顶盒的外观设计、接口规范、电路设计等方面，而软件标准则包括操作系统、应用软件、接口协议等内容。
在制定机顶盒标准时，需要考虑到不同厂家生产的机顶盒之间的互通性和兼容性，以及对不同数字电视标准的支持能力。
其次，针对不同的数字电视标准，机顶盒的标准也有所不同。
例如，我国目前主要采用的是DTMB（Digital Terrestrial Multimedia Broadcast）标准，因此我国制定的机顶盒标准也需要符合DTMB标准的要求。
而在欧美地区，采用的是DVB（Digital Video Broadcasting）标准，因此该地区的机顶盒标准也需要符合DVB标准的要求。
此外，还有一些其他的数字电视标准，如ATSC （Advanced Television Systems Committee）标准等，不同的数字电视标准对机顶盒的性能和功能都有不同的要求。
另外，机顶盒的标准还涉及到数字版权管理、内容访问控制等方面。
随着数字内容的不断丰富和多样化，数字版权保护成为了一个重要的问题。
因此，机顶盒的标准需要支持各种数字版权管理技术，并能够有效地实现内容的访问控制。
同时，还需要考虑到用户的隐私保护和信息安全等问题，确保用户在使用机顶盒时能够享受到安全和便利的数字电视服务。
最后，机顶盒的标准化工作需要各方的共同努力。
除了政府部门和行业协会的规范制定之外，还需要厂商、运营商、内容提供商等各方的积极参与和合作。
只有通过各方的共同努力，才能够制定出既符合市场需求又具有广泛适用性的机顶盒标准，推动数字电视产业的健康发展。
中华人民共和国广播电影电视行业技术要求GD/J 12-2007有线数字电视系统用户接收解码器（机顶盒）技术要求和测量方法（暂行）国家广播电影电视总局科技司发布目次前言1．范围 (1)2．引用标准和文件 (1)3．缩略语 (1)4．技术要求 (2)5. 测量方法 (10)6．附录A (22)7．参考文献 (26)8．修订说明 (27)前言为了适应有线数字电视发展的需要，根据广电总局关于有线数字电视全面推进的精神以及有线数字电视系统用户接收解码器（机顶盒）的技术发展趋势和需求，国家广播电影电视总局广播电视规划院受国家广播电影电视总局科技司委托,组织修订工作组对2000年3月31日通过专家审定的行业技术要求《有线数字电视系统用户终端接收机入网技术条件第一部分：透明传输电性能参数》（暂行）进行了修订，形成本技术要求。
本技术要求规定了有线数字电视系统用户接收解码器（机顶盒）的基本技术要求和测量方法。
本技术要求的修订主要参考了GB13837-2003《声音和电视广播接收机及有关设备无线电骚扰特性限值和测量方法》、GB8898-2001《音频、视频及类似电子设备安全要求》、GB2312-1980《信息交换用汉字编码字符集基本集》、GB3174-1995《PAL-D制电视广播技术规范》、GB/T11318.1-1996《电视和声音信号的电缆分配系统设备与部件第1部分：通用规范》、GB13000.1《信息技术通用多八位编码字符集（UCS）第1部分：体系结构与基本多文种平面》、GB/T17975.1-2000《信息技术运动图像及其伴音信息的通用编码第1部分：系统》、GB/T17975.2-2000《信息技术运动图像及其伴音信号的通用编码第2部分：视频》、GB/T17975.3-2002《信息技术运动图像及其伴音信号的通用编码第3部分：音频》、GB/T17191.3-1997《信息技术具有1.5Mbit/s数据传输率的数字存储媒体运动图像及其伴音的编码第3部分：音频》、GB/T 17953-2000《4 : 2 : 2数字分量图像信号的接口》、GB/T 14960-1994 《电视广播接收机用红外遥控发射器技术要求和测量方法》、GY/T170-2001《有线数字电视广播信道编码与调制规范》、GY/T134-1998《数字电视图像质量主观评价方法》、GY/Z174-2001《数字电视广播业务信息规范》、GY/Z175-2001《数字电视广播条件接收系统规范》、GY/T192-2003《数字音频设备的满度电平》、GY/T201-2003《数字电视系统中的数据广播规范》、GY/Z203-2004《数字电视广播电子节目指南规范》、《有线数字电视机顶盒和遥控器功能实施指导意见》（暂行）、《有线数字电视条件接收系统应用指南》（暂行）、《有线数字电视电子节目指南指导性意见》（暂行）、《有线数字电视中间件指导性意见》（暂行）。
一机顶盒的测试简介1.机顶盒的原理机顶盒包括数字电视机顶盒和IP 机顶盒。
数字电视机顶盒是一种能提供模拟音频和视频接口，使现在的模拟电视机能正常接收数字电视节目；同时还能提供各类数据信息服务和交互式功能，它的接入方式有有线、卫星和地表接入方式，是目前国内应用较多的有线数字电视接入方式。
IP 机顶盒的基本功能原理和数字电视相同，但它的接入网络不是广电网络，而是Internet 网络。
2.数字电视机顶盒的测试如《有线数字电视系统用户终端接收机》性能参数要求所示，机顶盒的测试主要包括解调性能的测试和音视频（AV）输出指标测试。
2.1.解调性能的测试测试目的是检验机顶盒的信号接收性能是否符合标准要求，如《有线数字电视系统用户终端接收机》所示为有线电视的接入方式国家标准要求。
2.2.音视频（AV）输出指标测试音视频是重要指标，是表征机顶盒提供给用户音视频信号能否达到要求。
测试项目及要求见《有线数字电视系统用户终端接收机》。
二研发生产测试方案总体测试方案分为三个主要部分，信号发生部分、信号网络分配部分和音视频测试部分。
信号源产生标准数字测试信号，经过网络传输，加入到被测机顶盒的输入端口，控制机顶盒接收信号，并输出音视频信号，音视频测试设备接收并分析机顶盒产生的音视频信号，给出测试结论。
如图一所示，是一个DVB-C 接入方式的机顶盒测试系统方案图，测试方案解释如下：1. 电视前端模拟为测试信号源部分，这是一个简单的数字前端。
QAM 调制器接收标准的测试码流信号（来自于DS7618 机顶盒测试系统），调制成有线数字电视信号，这个信号和多路电视发生器（一般为60 路左右）产生的多路电视信号合路生成多频道的数字模拟电视信号，这样做的目的是为了产生实际的电视多波群测试信号，多波群信号进入分配网络和接收机（如DVB-C 机顶盒）会产生复杂的交调失真信号，进而影响接收效果，这就是模仿实际信号的目的所在。
注意多路电视信号和数字电视信号间的功率差最好控制到10dB 以内（可用DS8821Q 监测功率指标，检验模拟、数字电视信号的质量）。
机顶盒检测标准
机顶盒检测标准主要分为两类：安全检测和电磁兼容性（EMC）检测。
一、安全检测
1.机顶盒安全检测主要包括以下几个方面：
●电源安全：包括电源输入、电源输出、电源线等部
件的安全性。
●火灾安全：包括机顶盒的防火性能、防燃烧性能
等。
●电磁辐射安全：包括机顶盒的电磁辐射是否符合国
家标准。
●机械安全：包括机顶盒的结构强度、防跌落性能
等。
二、电磁兼容性（EMC）检测
1.机顶盒 EMC 检测主要包括以下几个方面：
●辐射发射：包括机顶盒在正常工作过程中产生的电
磁辐射是否符合国家标准。
●辐射抗扰：包括机顶盒在受到电磁干扰的情况下是
否能正常工作。
●传导发射：包括机顶盒在正常工作过程中通过电源
线、信号线等传导出的电磁辐射是否符合国家标
准。
●传导抗扰：包括机顶盒在受到电磁干扰的情况下通
过电源线、信号线等传导进来的干扰是否能正常抑
制。
3.机顶盒检测标准主要包括以下几个国家标准：
●GB4943.1-2011《信息技术设备的安全通用要求》
●GB/T9254-2008《机顶盒安全要求》
●YD/T993-1998《机顶盒电磁兼容性要求》
机顶盒通过检测标准的认证，可以确保产品的安全性和可靠性，保护消费者的生命财产安全。
iptv机顶盒测试标准IPTV（Internet Protocol Television）机顶盒是一种通过互联网传输电视信号的设备。
测试IPTV机顶盒通常需要考虑多个方面，包括硬件性能、软件功能、互联网连接等。
以下是一些可能用于测试IPTV机顶盒的标准：1.硬件性能测试：•处理器性能：测试机顶盒的处理器性能，包括处理速度和多任务处理能力。
•存储性能：检查机顶盒的内存和存储设备，确保其足够运行应用程序和存储媒体内容。
2.视频和音频质量测试：•分辨率和画质：测试机顶盒对不同分辨率的视频的支持以及输出的画质。
•音频输出：检查机顶盒的音频输出性能，包括声道和音质。
3.互联网连接测试：•网络连接：测试机顶盒的网络连接性能，确保其能够稳定连接到互联网，以提供流畅的视频播放。
•带宽需求：测试机顶盒对带宽的需求，以确保在网络条件不佳时仍能提供适当的服务。
4.用户界面和用户体验测试：•菜单导航：测试机顶盒的用户界面，确保用户可以轻松导航和使用。
•遥控器功能：测试遥控器的响应性和功能，以确保用户可以方便地控制机顶盒。
5.应用和软件功能测试：•IPTV应用：测试机顶盒上预装的或可下载的IPTV应用的性能和稳定性。
•EPG（Electronic Program Guide）：测试节目指南的准确性和更新频率。
6.安全性和稳定性测试：•安全性：测试机顶盒的安全性能，包括防火墙、加密等。
•稳定性：测试机顶盒在长时间使用中的稳定性，确保其不容易崩溃或出现故障。
这些测试标准通常由制造商、行业协会或相关标准制定组织制定。
具体的标准可能因地区而异。
如果您对特定机顶盒的测试标准感兴趣，建议联系制造商或参考相关行业标准。
裕兴机顶盒的测试流程及方法1.硬件区分方法（和朝歌机顶盒的区分方法）A、顶顶盒的区分方法：机顶盒通过S/N条码命名方式进行区分，裕兴机顶盒S/N条码中带有字母H0B，朝歌S/N 条码没有字母H0B 。
B、遥控器的区分方法：遥控器通过电池安装处QC标贴的不同颜色进行区分，裕兴为白色QC标贴，朝歌为绿色QC 标贴。
C、电源的区分方法：电源型号码：俗兴：KSAFC1200100W1CH,朝歌：KSAC1200100W1CH。
2.检测方法2.1.按照如下方法一步步进行测试机顶盒的硬件问题1．电源检测：将机顶盒电源加电，接通一台正常的机顶盒，看机顶盒灯是否亮，如不亮表明电源已坏，反之则正常。
2．后背板开关机测试：反复关机开机10次以上，能否正常开关机。
开机有无噪音。
Data指示灯注意事项：2.1．开机后，data指示灯红绿交替循环闪烁，按遥控器上任何按键后，data灯变红，不再交替闪烁。
2.2．当网络有数据正常通讯后（组播时）为绿灯，当网络数据包非正常通讯时为红灯，StandBy功能下熄灭。
3．遥控器StandBy（待机）功能测试：按Standby是否能进行待机状态或待机唤醒。
2.2.软件升级软件升级说明：进行工厂测试模试也可以对机顶盒进行升级，但在工厂测试模试下对机顶盒升级需要搭建比较复杂的环境。
而可以不在工厂测试模试下，利用工具软件对机顶盒进行升级的方法比较简单，并且可以达到测试升级的效果，具体方法如下。
软件升级的做用是：升级到最新版本，排除因为软件问题造成盒子问题，同时验证盒子升级工功是否正常。
机顶盒的配置：开机以后时按“设置”键进入配置页面，输入密码“8288”进入系统配置页面。
选择“网络连接”→有线连接→LAN(此时机顶机的IP地址已经烧在了要顶盒芯片中为10.10.10.89)，选中以后按“确定”退到系统配置主页面，点“确定”到保存页面，输入密码“3008”保存重启。
具体如下组图（图1－图5）所示：输入密码为8288。

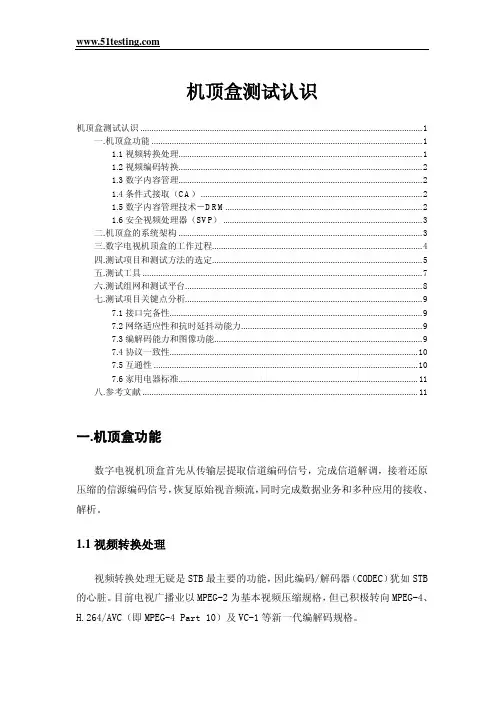

机顶盒测试认识机顶盒测试认识 (1)一.机顶盒功能 (1)1.1视频转换处理 (1)1.2视频编码转换 (2)1.3数字内容管理 (2)1.4条件式接取（CA） (2)1.5数字内容管理技术－DRM (2)1.6安全视频处理器（SVP） (3)二.机顶盒的系统架构 (3)三.数字电视机顶盒的工作过程 (4)四.测试项目和测试方法的选定 (5)五.测试工具 (7)六.测试组网和测试平台 (8)七.测试项目关键点分析 (9)7.1接口完备性 (9)7.2网络适应性和抗时延抖动能力 (9)7.3编解码能力和图像功能 (9)7.4协议一致性 (10)7.5互通性 (10)7.6家用电器标准 (11)八.参考文献 (11)一.机顶盒功能数字电视机顶盒首先从传输层提取信道编码信号，完成信道解调，接着还原压缩的信源编码信号，恢复原始视音频流，同时完成数据业务和多种应用的接收、解析。
1.1视频转换处理视频转换处理无疑是STB最主要的功能，因此编码/解码器（CODEC）犹如STB 的心脏。
目前电视广播业以MPEG-2为基本视频压缩规格，但已积极转向MPEG-4、H.264/AVC（即MPEG-4 Part 10）及VC-1等新一代编解码规格。
1.2视频编码转换身为数字家庭网络核心位置的STB，除了提供电视节目的视频转换播放之外，目前也成为家庭中如DVD、PMP、数码相机等各种不同设备的互连中心。
为了让视频内容能在不同设备间进行播放及存取，STB还得具有视频编码转换的能力，也就是调整位元速率以符合特殊的通道速率或储存格式；或是用来改变分辨率，如将高分辨率（HD）视频串流传送给标准分辨率（SD）电视，或是在CIF 移动终端上显示SD视频等。
1.3数字内容管理进入数字内容的时代，复制盗版的难度大减，这也成了电视服务业者迈向数字电视或IPTV时最关心的问题之一，负责接收转换数字内容的STB，自然就被赋与了版权管控的任务。
O T T电信集团智能机顶盒产品测试规范文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]中国电信集团智能机顶盒产品测试项目手册（2016年）中国电信集团公司采购事业部2016年3月目录序为了规范统一中国电信集团智能机顶盒设备质量检验的流程、依据和指标要求，为了加强采购产品的质量管理，保证集采顺利完成，特制定智能机顶盒设备测试项目。
智能机顶盒是家庭网络中的一个应用设备，可以通过城市光网新型网关，即可访问专用网络，也可访问互联网络，并仅通过直接连接电视机和音响等播放设备向用户提供页面信息浏览、高清视音频播放、家庭媒体共享、游戏、本地媒体等交互式应用功能的多媒体终端。
按中国电信集团要求，智能机顶盒需满足《QCT--2470-2015中国电信智能机顶盒技术要求》、《Q-CT2529-2013__IPTV业务系统__终端与业务运营平台接口技术规范》、《Q-CT2471-2012 IPTV业务系统支持IPTV业务的Android智能终端软件开发技术要求（V30）》、《Q——CT2373——2011 IPTV业务系统终端与终端管理平台接口技术规范（V3.0）》和《Q——CT2370——2011 IPTV业务系统EPG页面制作及显示技术规范（V3.0）》指标要求。
本规范仅用于中国电信对智能机顶盒设备检测。
1.检验依据标准/规范（1）《QCT--2470-2015中国电信智能机顶盒技术要求》（2）《Q-CT2529-2013__IPTV业务系统__终端与业务运营平台接口技术规范》（3）《Q——CT2373——2011 IPTV业务系统终端与终端管理平台接口技术规范（V3.0）》（4）《Q——CT2370——2011 IPTV业务系统EPG页面制作及显示技术规范（V3.0）》（5）《Q-CT2471-2012 IPTV业务系统支持IPTV业务的Android智能终端软件开发技术要求（V30）》2.检验项目及指标要求表1——1检验项目及指标要求。
以下为参考测试方案：机顶盒检测主要包括实验室基本检测、网络适应性检测、安全和质量例行检测、主观评价。
机项盒基本功能检测1 数字电视、数字音频广播的接收1)搜索全部数字电视、数字音频广播节目；2)分别收看、收听各个节目，检查是否正常。
2 软件更新3.1 更新软件版本高于机顶盒软件版本1)前端发送更新软件；2)检查机顶盒是否检测到更新软件并出现提示信息；a）选择更新软件操作，检测是否满足要求；b）选择不更新软件操作，检测是否满足要求；3)通过手动方式强制进行被测机顶盒的软件升级，检测是否满足要求；4)查看更新后用户定制的选项是否改变（包括已经编辑过的节目顺序、喜爱频道等）；3.2 更新软件版本不高于机顶盒软件版本1)前端发送更新软件；2)检查机顶盒是否检测到更新软件并出现提示信息；3)通过手动方式强制进行被测机顶盒的软件升级，检测是否满足要求；3.3 非本机顶盒软件更新1)前端发送的更新信息分别设置与被测机顶盒不同的厂家代号、硬件版本号、序列号；2)前端发送更新软件；3)检查机顶盒是否检测到更新软件并出现提示信息；4)通过手动方式强制进行被测机顶盒的软件升级，检测是否满足要求；3.4 出现异常情况能否恢复1)在更新过程中，将机顶盒断电然后恢复，检测机顶盒的运行状况是否满足要求；2)在更新过程中，将机顶盒输入信号断开然后恢复，检测机顶盒的运行状况是否满足要求；3 频道切换切换频道，记录频道切换时间，检查是否满足要求；4 显示界面调阅所有的中文信息提示（如：菜单、节目描述、EPG等），打开菜单界面，检查是否满足要求；5 声道设置1)使用快速自动搜索出全部播放的标准清晰度数字电视、数字音频广播；2)检查各节目的声道设置是否满足要求；3)在前端改变节目的声道设置，检测机顶盒的运行状况是否满足要求；4)在机顶盒端手动改变节目的声道设置，检查是否满足要求；6 音量1)使用快速自动搜索搜出全部播放的标准清晰度数字电视、数字音频广播；2)检查各节目的音量设置是否满足要求音量基本一致的要求；3)改变各节目的音量设置，检查是否满足各节目音量设置单独存储的要求。
1 概述42 视频入网指标测试42.1 CVBS视频入网指标测试42.1.1 幅频特性42.1.2 输出幅度和同步幅度52.1.3 色度/亮度增益不等和色度/亮度延时不等52.1.4 K系数52.1.5 亮度非线性52.1.6 视频信杂比(加权)52.1.7 微分增益和微分相位62.1.8 色同步副载波频率测试62.1.9 副载波对水平同步脉冲的相位偏移(SCH)测试62.2 S_Video视频入网指标测试62.3 YCbCr分量指标测试62.3.1 蝴蝶结测试(Bowtie)72.3.2 通道延时(ChannelDelay)72.3.3 K系数测量(K-FactorMeasurement)82.3.4 水平测试(LevelMeterMeasurement)82.3.5 色度振幅和延时(Lightning)82.3.6 亮度非线性测量(LuminanceNonlinearrityMeasurement)8 2.3.7 幅频特性测量(MultiburstMeasurement)92.3.8 噪声频谱测量(NoiseSpectrumMeasurement)92.3.9 信号重叠对比测量(OverlayMeasureMent)92.3.10 行列测量(ParadeMeasurement)103 音频入网指标测试103.1 输出幅度103.2 音频失真度113.3 幅频特性113.4 左右声道相位差113.5 左右声道电平差113.6 音频信噪比(不加权)113.7 左右声道串扰114 网口眼图测试125 USB眼图测试12概述机顶盒硬件测试项目包括：指标测试（视频、音频和信道）和眼图测试（网□和USB）。
2视频入网指标测试测试使用的视频测试仪器为VM700T&VM5000,测试使用全部为CCITTO.33码流。
组网图如下:图1复合视频测试组网图序号项目单位技术要求备注1模拟复合视频视频输出幅度mV-p700±302视频同步幅度mV-p300i203视频幅频特性dB i0.8(4.8MHz以内)±1(4.8-5MHz)+0.5/-4(5.5MHz) 4视频信杂比（加权）dB>565K系数%046微分增益（P-P）%<87微分相位（P-P）度<88亮度非线性%±89色度/亮度增益差%i510色度/亮度时延不等ns工501.2幅频特性测试项目名称：CVBS输出视频测试+幅频特性测试方法:播放CCITTO.33码流。
