机顶盒基本功能点测试用例

目录1 概述 (4)2 视频入网指标测试 (4)2.1 CVBS 视频入网指标测试 (4)2.1.1 幅频特性 (4)2.1.2 输出幅度和同步幅度 (5)2.1.3 色度/亮度增益不等和色度/亮度延时不等 (5)2.1.4 K 系数 (5)2.1.5 亮度非线性 (5)2.1.6 视频信杂比（加权） (5)2.1.7 微分增益和微分相位 (6)2.1.8 色同步副载波频率测试 (6)2.1.9 副载波对水平同步脉冲的相位偏移（SCH）测试 (6)2.2 S_Video 视频入网指标测试 (6)2.3 YCbCr 分量指标测试 (6)2.3.1 蝴蝶结测试（Bowtie） (7)2.3.2 通道延时（Channel Delay） (7)2.3.3 K 系数测量（K-Factor Measurement） (8)2.3.4 水平测试（LevelMeter Measurement） (8)2.3.5 色度振幅和延时（Lightning） (8)2.3.6 亮度非线性测量（Luminance Nonlinearrity Measurement） (8)2.3.7 幅频特性测量（Multiburst Measurement） (9)2.3.8 噪声频谱测量（Noise Spectrum Measurement） (9)2.3.9 信号重叠对比测量（Overlay MeasureMent） (9)2.3.10 行列测量（Parade Measurement） (10)3 音频入网指标测试 (10)3.1 输出幅度 (10)3.2 音频失真度 (11)3.3 幅频特性 (11)3.4 左右声道相位差 (11)3.5 左右声道电平差 (11)3.6 音频信噪比（不加权） (11)3.7 左右声道串扰 (11)4 网口眼图测试 (12)5 USB 眼图测试 (12)1 概述机顶盒硬件测试项目包括：指标测试（视频、音频和信道）和眼图测试（网口和 USB ）。

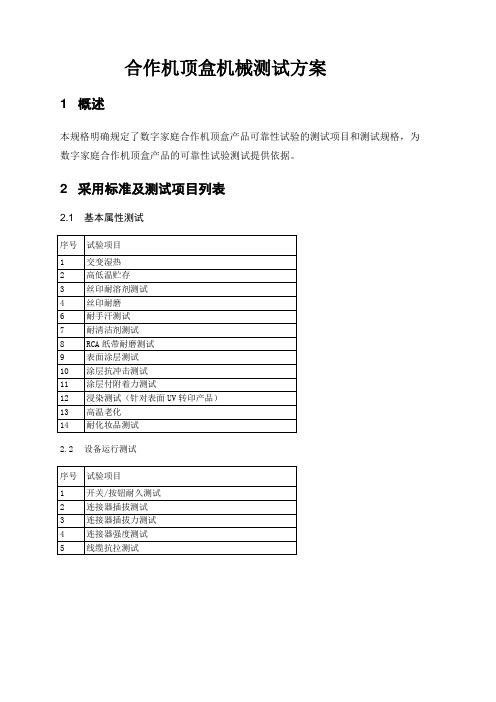

合作机顶盒机械测试方案
1 概述
本规格明确规定了数字家庭合作机顶盒产品可靠性试验的测试项目和测试规格，为数字家庭合作机顶盒产品的可靠性试验测试提供依据。

2 采用标准及测试项目列表
2.1 基本属性测试
2.2设备运行测试
3具体测试操作3.1基本属性测试
交变湿热测试
高温贮存
机顶盒机械测试方案外部公开
低温贮存
丝印耐溶剂测试
耐化妆品测试
机顶盒机械测试方案外部公开
丝印耐磨
丝印耐手汗测试
耐清洁剂测试
机顶盒机械测试方案外部公开
RCA纸带耐磨测试
表面涂层硬度测试
仪器测试法手动法状态检查点、应达到的要求、指标和预期结果：
涂层附着力测试
机顶盒机械测试方案外部公开
高温度老化
第9页, 共13页
设备运行测试
开关/按钮耐久测试
机顶盒机械测试方案外部公开
连接器插拔力测试
连接器插拔测试
第11页, 共13页
连机器强度测试
线缆抗拉测试
机顶盒机械测试方案外部公开
第13页, 共13页。

一机顶盒的测试简介1.机顶盒的原理机顶盒包括数字电视机顶盒和IP 机顶盒。

数字电视机顶盒是一种能提供模拟音频和视频接口，使现在的模拟电视机能正常接收数字电视节目；同时还能提供各类数据信息服务和交互式功能，它的接入方式有有线、卫星和地表接入方式，是目前国内应用较多的有线数字电视接入方式。

IP 机顶盒的基本功能原理和数字电视相同，但它的接入网络不是广电网络，而是Internet 网络。

2.数字电视机顶盒的测试如《有线数字电视系统用户终端接收机》性能参数要求所示，机顶盒的测试主要包括解调性能的测试和音视频（AV）输出指标测试。

2.1.解调性能的测试测试目的是检验机顶盒的信号接收性能是否符合标准要求，如《有线数字电视系统用户终端接收机》所示为有线电视的接入方式国家标准要求。

2.2.音视频（AV）输出指标测试音视频是重要指标，是表征机顶盒提供给用户音视频信号能否达到要求。

测试项目及要求见《有线数字电视系统用户终端接收机》。

二研发生产测试方案总体测试方案分为三个主要部分，信号发生部分、信号网络分配部分和音视频测试部分。

信号源产生标准数字测试信号，经过网络传输，加入到被测机顶盒的输入端口，控制机顶盒接收信号，并输出音视频信号，音视频测试设备接收并分析机顶盒产生的音视频信号，给出测试结论。

如图一所示，是一个DVB-C 接入方式的机顶盒测试系统方案图，测试方案解释如下：1. 电视前端模拟为测试信号源部分，这是一个简单的数字前端。

QAM 调制器接收标准的测试码流信号（来自于DS7618 机顶盒测试系统），调制成有线数字电视信号，这个信号和多路电视发生器（一般为60 路左右）产生的多路电视信号合路生成多频道的数字模拟电视信号，这样做的目的是为了产生实际的电视多波群测试信号，多波群信号进入分配网络和接收机（如DVB-C 机顶盒）会产生复杂的交调失真信号，进而影响接收效果，这就是模仿实际信号的目的所在。

注意多路电视信号和数字电视信号间的功率差最好控制到10dB 以内（可用DS8821Q 监测功率指标，检验模拟、数字电视信号的质量）。

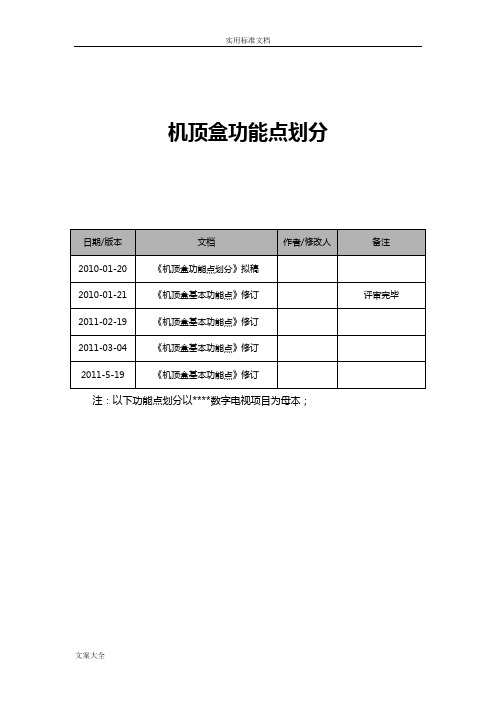

机顶盒功能点划分注：以下功能点划分以****数字电视项目为母本；目录序 5功能点概要 (5)1. 全屏 (6)2. 菜单 (9)3. 电视频道 (9)4. 视频超市 (10)5. 电视网站 (11)5.1. 资讯服务 (11)5.2. 股票信息 (12)5.3. 益智游戏 (13)6. 收视指南 (14)6.1. 节目表 (14)6.2. 节目预定 (16)7. 准视频点播 (17)8. 邮件信息 (18)9. 频道搜索 (19)9.1. 频道编辑 (19)9.2. 自动搜索 (21)9.3. 手动搜索 (22)10. 系统设置 (23)10.1. 常用设置 (23)1菜单设置 (23)2时区设置 (25)3图像设置 (26)4自动开关机 (27)10.2. 高级设置 (29)1音视频设置 (29)2本机密码修改 (30)3软件升级 (31)4恢复出厂值 (32)10.3. 系统信息 (34)1频道信息 (34)2机器信息 (35)3下载程序信息 (36)10.4. 儿童锁 (37)10.5. 条件接收 (39)1授权信息 (39)2事件信息 (40)3钱包信息 (41)4CA系统信息 (43)11. CA卡功能点 (44)12. 性能功能点 (45)13硬件接口 (46)附录： (48)序功能点划分细则：1、以单个独立的菜单模块为一级划分标准；2、以独立模块下的单个子项为二级划分标准；3、以子项中的独立功能点为三级划分标准；此文档所作的所有功能点划分将引用至用例设计过程，以保证系统功能点覆盖。

功能点概要参考模型示例图三级菜单1.全屏注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）2.菜单注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）3.电视频道注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）4.视频超市注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）5.电视网站5.1.资讯服务注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）5.2.股票信息注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）5.3.益智游戏注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）6.收视指南6.1.节目表注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）6.2.节目预定注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）7.准视频点播注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）8.邮件信息注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）9.频道搜索9.1.频道编辑注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）9.2.自动搜索注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）9.3.手动搜索注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）10.系统设置10.1.常用设置1菜单设置注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）2时区设置注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）3图像设置注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）4自动开关机注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）10.2.高级设置1音视频设置注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）2本机密码修改注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）3软件升级注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）4恢复出厂值注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）10.3.系统信息1频道信息注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）2机器信息注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）3下载程序信息注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）10.4.儿童锁注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）10.5.条件接收1授权信息注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）2事件信息注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）3钱包信息注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）4CA系统信息注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）11.CA卡功能点12.性能功能点注：以下功能点均分为前面板操作、摇控键操作两种情况（除数字、字母录入）13硬件接口14生产线用例附录：节目搜索参数规格。

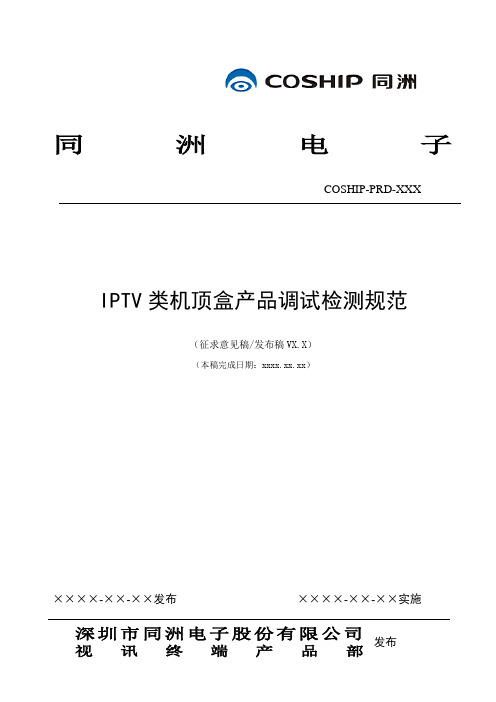

同洲电子COSHIP-PRD-XXXIPTV类机顶盒产品调试检测规范（征求意见稿/发布稿VX.X）（本稿完成日期：xxxx.xx.xx）××××-××-××发布××××-××-××实施文档修订记录一、检测信息1) 主板晶体、DDR等相关时钟信号测试（备注：采用模拟频率计测试）：2）主板上电时序，STANDBY控制电路状态验证：3）主板接口状态测试：4)主板各功能模块测试□SDRAM，DDR，DDR2模块测试□网络接口眼图，速率测试网络眼图测试结果：a) 网络差分信号RX+传输眼图如下：b) 网络差分信号RX-传输眼图如下：c) 网络差分信号TX+传输眼图如下：d) 网络差分信号TX-传输眼图如下：□HDMI电气特性测试3.整机测试1)各单板与结构装配的适配性测试□结构装配测试3) 按键,遥控器操作以及面板显示测试□按键功能测试说明：1、变压器表面温度相对之前我们飞线的机器的测试结果有所升高，使因为增加了真待机，变压器增加了两路绕阻，采用了二次稳压，导致温度升高，但是温升控制在仿真数据范围之内；2、CA卡表面温度相对之前飞线解决的机器来说温度升高，目前还是采用金属卡座，考虑到后面采用塑胶卡座，单面板，经过与电源部沟通，可将5V电压再降低一点，后面再进行测试；3、其他数据与仿真基本吻合。

7) 音频视频指标测试按照公司音频，视频指标测试标准执行，比如：如附件1□有线机视频指标测试□音频指标测试：8) CA卡电气接口测试按照机型所要通过的标准执行，比如：如附件2，□NDS CA HARDWARE SCEI TEST REPORT按照公司标准执行，如附件3□有线机输入信号与解调性能测试结果：□有线机信道指标测试10) EMC ，安规摸底测试按照认证标准执行，如附件4□传导PK值测试Radiated EmissionEUT: N8605I-TEST-01 Operating Condition: ONTest Site: SMQ EMC Lab. No.2 SAC Test Specification: Horizontal & Vertical Comment: AC 230V/50Hzi t11) 72小时长时间播放测试12) 可靠性测试按照公司标准执行，如附件5IPTV机顶盒类产品质量验证检测报告一、检测信息三、缺陷描述。

以下为参考测试方案：机顶盒检测主要包括实验室基本检测、网络适应性检测、安全和质量例行检测、主观评价。

机项盒基本功能检测1 数字电视、数字音频广播的接收1)搜索全部数字电视、数字音频广播节目；2)分别收看、收听各个节目，检查是否正常。

2 软件更新3.1 更新软件版本高于机顶盒软件版本1)前端发送更新软件；2)检查机顶盒是否检测到更新软件并出现提示信息；a）选择更新软件操作，检测是否满足要求；b）选择不更新软件操作，检测是否满足要求；3)通过手动方式强制进行被测机顶盒的软件升级，检测是否满足要求；4)查看更新后用户定制的选项是否改变（包括已经编辑过的节目顺序、喜爱频道等）；3.2 更新软件版本不高于机顶盒软件版本1)前端发送更新软件；2)检查机顶盒是否检测到更新软件并出现提示信息；3)通过手动方式强制进行被测机顶盒的软件升级，检测是否满足要求；3.3 非本机顶盒软件更新1)前端发送的更新信息分别设置与被测机顶盒不同的厂家代号、硬件版本号、序列号；2)前端发送更新软件；3)检查机顶盒是否检测到更新软件并出现提示信息；4)通过手动方式强制进行被测机顶盒的软件升级，检测是否满足要求；3.4 出现异常情况能否恢复1)在更新过程中，将机顶盒断电然后恢复，检测机顶盒的运行状况是否满足要求；2)在更新过程中，将机顶盒输入信号断开然后恢复，检测机顶盒的运行状况是否满足要求；3 频道切换切换频道，记录频道切换时间，检查是否满足要求；4 显示界面调阅所有的中文信息提示（如：菜单、节目描述、EPG等），打开菜单界面，检查是否满足要求；5 声道设置1)使用快速自动搜索出全部播放的标准清晰度数字电视、数字音频广播；2)检查各节目的声道设置是否满足要求；3)在前端改变节目的声道设置，检测机顶盒的运行状况是否满足要求；4)在机顶盒端手动改变节目的声道设置，检查是否满足要求；6 音量1)使用快速自动搜索搜出全部播放的标准清晰度数字电视、数字音频广播；2)检查各节目的音量设置是否满足要求音量基本一致的要求；3)改变各节目的音量设置，检查是否满足各节目音量设置单独存储的要求。

裕兴机顶盒的测试流程及方法1.硬件区分方法（和朝歌机顶盒的区分方法）A、顶顶盒的区分方法：机顶盒通过S/N条码命名方式进行区分，裕兴机顶盒S/N条码中带有字母H0B，朝歌S/N 条码没有字母H0B 。

B、遥控器的区分方法：遥控器通过电池安装处QC标贴的不同颜色进行区分，裕兴为白色QC标贴，朝歌为绿色QC 标贴。

C、电源的区分方法：电源型号码：俗兴：KSAFC1200100W1CH,朝歌：KSAC1200100W1CH。

2.检测方法2.1.按照如下方法一步步进行测试机顶盒的硬件问题1．电源检测：将机顶盒电源加电，接通一台正常的机顶盒，看机顶盒灯是否亮，如不亮表明电源已坏，反之则正常。

2．后背板开关机测试：反复关机开机10次以上，能否正常开关机。

开机有无噪音。

Data指示灯注意事项：2.1．开机后，data指示灯红绿交替循环闪烁，按遥控器上任何按键后，data灯变红，不再交替闪烁。

2.2．当网络有数据正常通讯后（组播时）为绿灯，当网络数据包非正常通讯时为红灯，StandBy功能下熄灭。

3．遥控器StandBy（待机）功能测试：按Standby是否能进行待机状态或待机唤醒。

2.2.软件升级软件升级说明：进行工厂测试模试也可以对机顶盒进行升级，但在工厂测试模试下对机顶盒升级需要搭建比较复杂的环境。

而可以不在工厂测试模试下，利用工具软件对机顶盒进行升级的方法比较简单，并且可以达到测试升级的效果，具体方法如下。

软件升级的做用是：升级到最新版本，排除因为软件问题造成盒子问题，同时验证盒子升级工功是否正常。

机顶盒的配置：开机以后时按“设置”键进入配置页面，输入密码“8288”进入系统配置页面。

选择“网络连接”→有线连接→LAN(此时机顶机的IP地址已经烧在了要顶盒芯片中为10.10.10.89)，选中以后按“确定”退到系统配置主页面，点“确定”到保存页面，输入密码“3008”保存重启。

具体如下组图（图1－图5）所示：输入密码为8288。

机顶盒测试认识机顶盒测试认识 (1)一.机顶盒功能 (1)1.1视频转换处理 (1)1.2视频编码转换 (2)1.3数字内容管理 (2)1.4条件式接取（CA） (2)1.5数字内容管理技术－DRM (2)1.6安全视频处理器（SVP） (3)二.机顶盒的系统架构 (3)三.数字电视机顶盒的工作过程 (4)四.测试项目和测试方法的选定 (5)五.测试工具 (7)六.测试组网和测试平台 (8)七.测试项目关键点分析 (9)7.1接口完备性 (9)7.2网络适应性和抗时延抖动能力 (9)7.3编解码能力和图像功能 (9)7.4协议一致性 (10)7.5互通性 (10)7.6家用电器标准 (11)八.参考文献 (11)一.机顶盒功能数字电视机顶盒首先从传输层提取信道编码信号，完成信道解调，接着还原压缩的信源编码信号，恢复原始视音频流，同时完成数据业务和多种应用的接收、解析。

1.1视频转换处理视频转换处理无疑是STB最主要的功能，因此编码/解码器（CODEC）犹如STB 的心脏。

目前电视广播业以MPEG-2为基本视频压缩规格，但已积极转向MPEG-4、H.264/AVC（即MPEG-4 Part 10）及VC-1等新一代编解码规格。

1.2视频编码转换身为数字家庭网络核心位置的STB，除了提供电视节目的视频转换播放之外，目前也成为家庭中如DVD、PMP、数码相机等各种不同设备的互连中心。

为了让视频内容能在不同设备间进行播放及存取，STB还得具有视频编码转换的能力，也就是调整位元速率以符合特殊的通道速率或储存格式；或是用来改变分辨率，如将高分辨率（HD）视频串流传送给标准分辨率（SD）电视，或是在CIF 移动终端上显示SD视频等。

1.3数字内容管理进入数字内容的时代，复制盗版的难度大减，这也成了电视服务业者迈向数字电视或IPTV时最关心的问题之一，负责接收转换数字内容的STB，自然就被赋与了版权管控的任务。
