扫描电镜_sem_和EDS

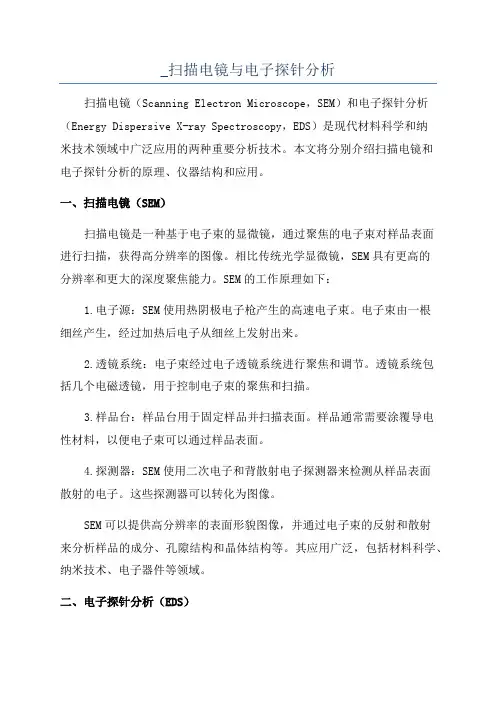

_扫描电镜与电子探针分析扫描电镜（Scanning Electron Microscope，SEM）和电子探针分析（Energy Dispersive X-ray Spectroscopy，EDS）是现代材料科学和纳米技术领域中广泛应用的两种重要分析技术。

本文将分别介绍扫描电镜和电子探针分析的原理、仪器结构和应用。

一、扫描电镜（SEM）扫描电镜是一种基于电子束的显微镜，通过聚焦的电子束对样品表面进行扫描，获得高分辨率的图像。

相比传统光学显微镜，SEM具有更高的分辨率和更大的深度聚焦能力。

SEM的工作原理如下：1.电子源：SEM使用热阴极电子枪产生的高速电子束。

电子束由一根细丝产生，经过加热后电子从细丝上发射出来。

2.透镜系统：电子束经过电子透镜系统进行聚焦和调节。

透镜系统包括几个电磁透镜，用于控制电子束的聚焦和扫描。

3.样品台：样品台用于固定样品并扫描表面。

样品通常需要涂覆导电性材料，以便电子束可以通过样品表面。

4.探测器：SEM使用二次电子和背散射电子探测器来检测从样品表面散射的电子。

这些探测器可以转化为图像。

SEM可以提供高分辨率的表面形貌图像，并通过电子束的反射和散射来分析样品的成分、孔隙结构和晶体结构等。

其应用广泛，包括材料科学、纳米技术、电子器件等领域。

二、电子探针分析（EDS）电子探针分析是一种基于X射线的成分分析技术，常与扫描电镜一同使用。

EDS可以对样品的元素成分进行快速准确的定性和定量分析。

其工作原理如下：1.探测器：EDS使用一个固态半导体探测器来测量从样品发射的X射线。

当样品受到电子束轰击时，样品中的元素原子被激发并发射出特定能量的X射线。

2.能谱仪：EDS使用能谱仪来分析探测到的X射线，该仪器能够将X 射线能量转换成电压信号，并进行信号处理和分析。

3.能量分辨率：EDS的精度取决于能谱仪的能量分辨率，分辨器的能量分辨率越高，分析结果越准确。

4.谱库：EDS使用事先建立的元素谱库进行定性和定量分析。

SEM，EDS，XRD解析
展开全文

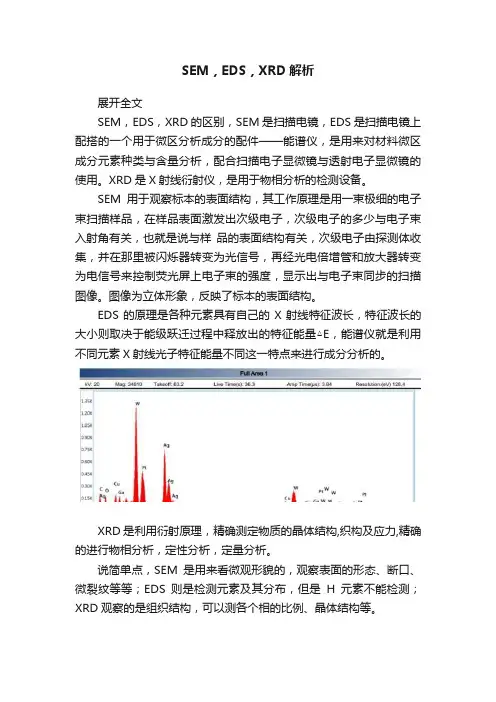

SEM，EDS，XRD的区别，SEM是扫描电镜，EDS是扫描电镜上配搭的一个用于微区分析成分的配件——能谱仪，是用来对材料微区成分元素种类与含量分析，配合扫描电子显微镜与透射电子显微镜的使用。

XRD是X射线衍射仪，是用于物相分析的检测设备。

SEM用于观察标本的表面结构，其工作原理是用一束极细的电子束扫描样品，在样品表面激发出次级电子，次级电子的多少与电子束入射角有关，也就是说与样品的表面结构有关，次级电子由探测体收集，并在那里被闪烁器转变为光信号，再经光电倍增管和放大器转变为电信号来控制荧光屏上电子束的强度，显示出与电子束同步的扫描图像。

图像为立体形象，反映了标本的表面结构。

EDS的原理是各种元素具有自己的X射线特征波长，特征波长的大小则取决于能级跃迁过程中释放出的特征能量△E，能谱仪就是利用不同元素X射线光子特征能量不同这一特点来进行成分分析的。

XRD是利用衍射原理，精确测定物质的晶体结构,织构及应力,精确的进行物相分析，定性分析，定量分析。

说简单点，SEM是用来看微观形貌的，观察表面的形态、断口、微裂纹等等；EDS则是检测元素及其分布，但是H元素不能检测；XRD观察的是组织结构，可以测各个相的比例、晶体结构等。

扫描电子显微镜/X射线能谱仪(SEM/EDS)美信检测扫描电子显微镜/X射线能谱仪（SEM/EDS）是依据电子与物质的相互作用。

当一束高能的入射电子轰击物质表面时，被激发的区域将产生二次电子、俄歇电子、特征x射线和连续谱X射线、背散射电子、透射电子，以及在可见、紫外、红外光区域产生的电磁辐射。

原则上讲，利用电子和物质的相互作用，可以获取被测样品本身的各种物理、化学性质的信息，如形貌、组成、晶体结构、电子结构和内部电场或磁场等等。

SEM/EDS 正是根据上述不同信息产生的机理，对二次电子、背散射电子的采集，可得到有关物质微观形貌的信息，对x射线的采集，可得到物质化学成分的信息。

电子束激发样品表面示意图应用范围：1．材料组织形貌观察，如断口显微形貌观察，镀层表面形貌观察，微米级镀层厚度测量，粉体颗粒表面观察，材料晶粒、晶界观察等。

2．微区化学成分分析，利用电子束与物质作用时产生的特征X射线，来提供样品化学组成方面的信息，可定性、半定量检测大部分元素（Be4-PU94），可进行表面污染物的分析，焊点、镀层界面组织成分分析。

根据测试目的的不同可分为点测、线扫描、面扫描；3．显微组织及超微尺寸材料分析，如钢铁材料中诸如马氏体、回火索氏体、下贝氏体等显微组织的观察分析，纳米材料的分析4．在失效分析中主要用于定位失效点，初步判断材料成分和异物分析。

主要特点：1．样品制备简单，测试周期短；2．景深大，有很强的立体感，适于观察像断口那样的粗糙表面；3．可进行材料表面组织的定性、半定量分析；4．既保证高电压下的高分辨率，也可提供低电压下高质量的图像；技术参数：分辨率：高压模式：3nm，低压模式：4nm放大倍数：5~100万倍检测元素：Be4-PU94最大样品直径：200mm图象模式：二次电子、背散射应用图片：日立3400N+IXRF。

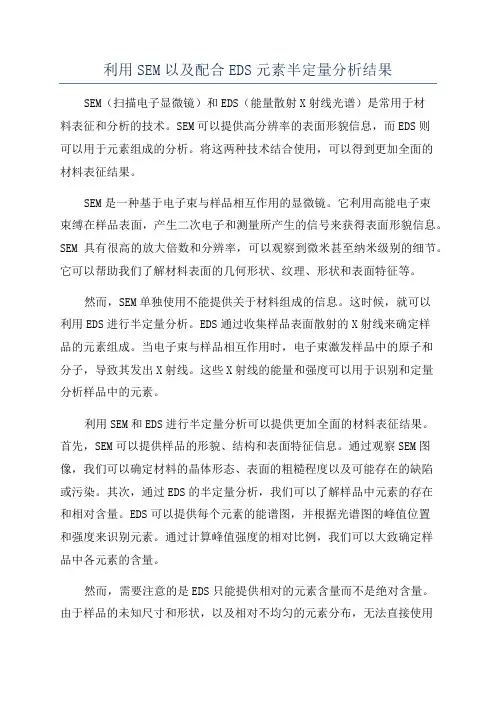

利用SEM以及配合EDS元素半定量分析结果SEM（扫描电子显微镜）和EDS（能量散射X射线光谱）是常用于材料表征和分析的技术。

SEM可以提供高分辨率的表面形貌信息，而EDS则可以用于元素组成的分析。

将这两种技术结合使用，可以得到更加全面的材料表征结果。

SEM是一种基于电子束与样品相互作用的显微镜。

它利用高能电子束束缚在样品表面，产生二次电子和测量所产生的信号来获得表面形貌信息。

SEM具有很高的放大倍数和分辨率，可以观察到微米甚至纳米级别的细节。

它可以帮助我们了解材料表面的几何形状、纹理、形状和表面特征等。

然而，SEM单独使用不能提供关于材料组成的信息。

这时候，就可以利用EDS进行半定量分析。

EDS通过收集样品表面散射的X射线来确定样品的元素组成。

当电子束与样品相互作用时，电子束激发样品中的原子和分子，导致其发出X射线。

这些X射线的能量和强度可以用于识别和定量分析样品中的元素。

利用SEM和EDS进行半定量分析可以提供更加全面的材料表征结果。

首先，SEM可以提供样品的形貌、结构和表面特征信息。

通过观察SEM图像，我们可以确定材料的晶体形态、表面的粗糙程度以及可能存在的缺陷或污染。

其次，通过EDS的半定量分析，我们可以了解样品中元素的存在和相对含量。

EDS可以提供每个元素的能谱图，并根据光谱图的峰值位置和强度来识别元素。

通过计算峰值强度的相对比例，我们可以大致确定样品中各元素的含量。

然而，需要注意的是EDS只能提供相对的元素含量而不是绝对含量。

由于样品的未知尺寸和形状，以及相对不均匀的元素分布，无法直接使用EDS结果来确定元素的百分比组成。

因此，在进行半定量分析时，必须校正电子束的散射和表面形貌引起的信号衰减。

此外，对于非均质样品，还需要进行多个位置的分析以获得更准确的结果。

总之，SEM和EDS可以结合使用，提供更全面的材料表征结果。

SEM 可以提供样品的形貌和表面特征信息，而EDS可以提供元素组成的半定量分析结果。

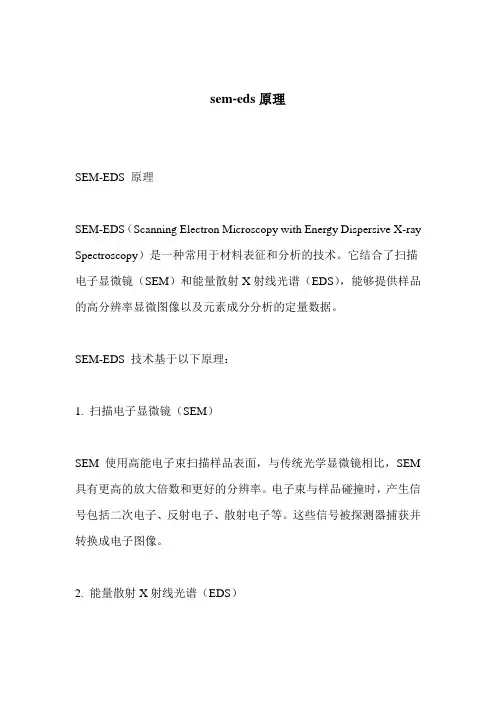

sem-eds原理SEM-EDS 原理SEM-EDS（Scanning Electron Microscopy with Energy Dispersive X-ray Spectroscopy）是一种常用于材料表征和分析的技术。

它结合了扫描电子显微镜（SEM）和能量散射X射线光谱（EDS），能够提供样品的高分辨率显微图像以及元素成分分析的定量数据。

SEM-EDS 技术基于以下原理：1. 扫描电子显微镜（SEM）SEM 使用高能电子束扫描样品表面，与传统光学显微镜相比，SEM 具有更高的放大倍数和更好的分辨率。

电子束与样品碰撞时，产生信号包括二次电子、反射电子、散射电子等。

这些信号被探测器捕获并转换成电子图像。

2. 能量散射X射线光谱（EDS）EDS 是一种通过测量样品中产生的X射线能谱来确定元素组成的技术。

当电子束与样品相互作用时，样品中的原子会被激发，发出特定能量的特征X射线。

EDS 探测器会收集并测量这些X射线，然后通过能谱分析确定元素的存在和相对丰度。

3. 样品准备在进行SEM-EDS 分析之前，样品需要进行适当的准备。

通常包括样品的切割、抛光和金属涂覆等步骤，以提高样品表面的平整度和导电性。

4. 分析和解释在SEM-EDS 分析过程中，首先通过SEM 获取样品的显微图像，可以观察样品表面的形貌和结构。

然后利用EDS 技术对样品进行元素分析，得到元素的质量百分比、相对丰度以及定性信息。

可以通过比对数据库中的元素能谱图谱进行元素的鉴定。

使用SEM-EDS 技术，研究人员可以观察和分析样品的微观形貌和元素成分，从而获取关于样品物理和化学性质的信息。

由于其高分辨率和定量性能，SEM-EDS 在材料科学、地质学、生命科学等领域得到广泛应用。

通过将SEM 和EDS 结合，提供了一种强大的分析工具，有助于解决材料研究和质量控制中的问题。

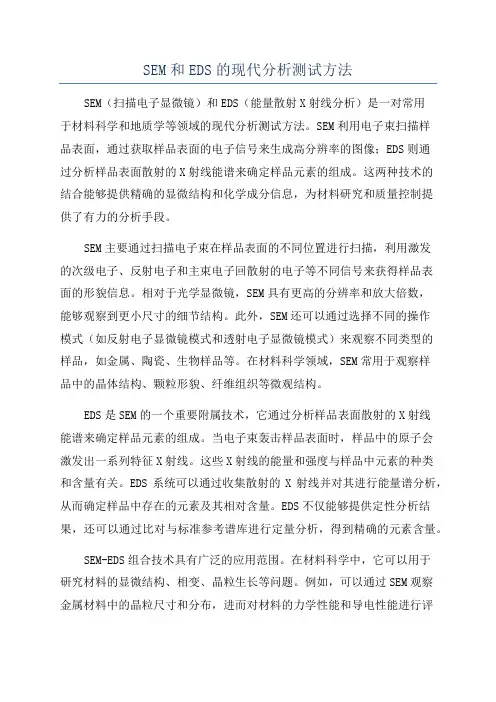

SEM和EDS的现代分析测试方法SEM（扫描电子显微镜）和EDS（能量散射X射线分析）是一对常用于材料科学和地质学等领域的现代分析测试方法。

SEM利用电子束扫描样品表面，通过获取样品表面的电子信号来生成高分辨率的图像；EDS则通过分析样品表面散射的X射线能谱来确定样品元素的组成。

这两种技术的结合能够提供精确的显微结构和化学成分信息，为材料研究和质量控制提供了有力的分析手段。

SEM主要通过扫描电子束在样品表面的不同位置进行扫描，利用激发的次级电子、反射电子和主束电子回散射的电子等不同信号来获得样品表面的形貌信息。

相对于光学显微镜，SEM具有更高的分辨率和放大倍数，能够观察到更小尺寸的细节结构。

此外，SEM还可以通过选择不同的操作模式（如反射电子显微镜模式和透射电子显微镜模式）来观察不同类型的样品，如金属、陶瓷、生物样品等。

在材料科学领域，SEM常用于观察样品中的晶体结构、颗粒形貌、纤维组织等微观结构。

EDS是SEM的一个重要附属技术，它通过分析样品表面散射的X射线能谱来确定样品元素的组成。

当电子束轰击样品表面时，样品中的原子会激发出一系列特征X射线。

这些X射线的能量和强度与样品中元素的种类和含量有关。

EDS系统可以通过收集散射的X射线并对其进行能量谱分析，从而确定样品中存在的元素及其相对含量。

EDS不仅能够提供定性分析结果，还可以通过比对与标准参考谱库进行定量分析，得到精确的元素含量。

SEM-EDS组合技术具有广泛的应用范围。

在材料科学中，它可以用于研究材料的显微结构、相变、晶粒生长等问题。

例如，可以通过SEM观察金属材料中的晶粒尺寸和分布，进而对材料的力学性能和导电性能进行评估。

同时，通过使用EDS技术，还可以分析材料中微量元素的含量，进一步揭示材料的化学成分和微观特征。

总之，SEM和EDS是一对功能强大的现代分析测试方法。

它们可以提供高分辨率的显微结构和准确的化学组分信息，而且应用范围广泛，适用于材料科学、地质学、生物学和环境科学等领域的研究和应用。

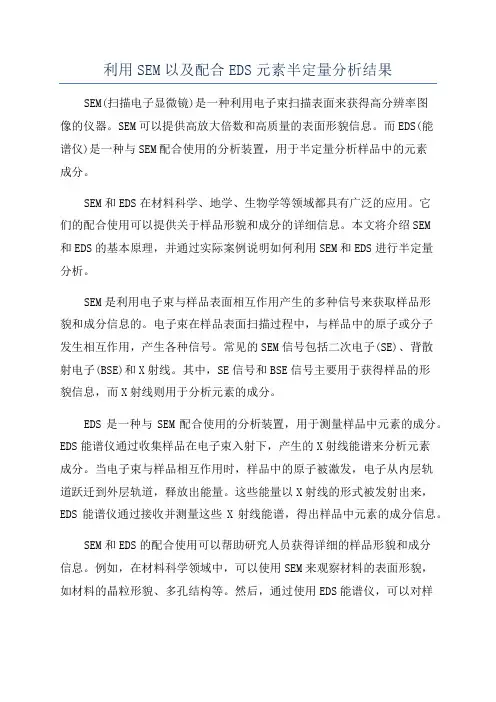

利用SEM以及配合EDS元素半定量分析结果SEM(扫描电子显微镜)是一种利用电子束扫描表面来获得高分辨率图像的仪器。

SEM可以提供高放大倍数和高质量的表面形貌信息。

而EDS(能谱仪)是一种与SEM配合使用的分析装置，用于半定量分析样品中的元素成分。

SEM和EDS在材料科学、地学、生物学等领域都具有广泛的应用。

它们的配合使用可以提供关于样品形貌和成分的详细信息。

本文将介绍SEM和EDS的基本原理，并通过实际案例说明如何利用SEM和EDS进行半定量分析。

SEM是利用电子束与样品表面相互作用产生的多种信号来获取样品形貌和成分信息的。

电子束在样品表面扫描过程中，与样品中的原子或分子发生相互作用，产生各种信号。

常见的SEM信号包括二次电子(SE)、背散射电子(BSE)和X射线。

其中，SE信号和BSE信号主要用于获得样品的形貌信息，而X射线则用于分析元素的成分。

EDS是一种与SEM配合使用的分析装置，用于测量样品中元素的成分。

EDS能谱仪通过收集样品在电子束入射下，产生的X射线能谱来分析元素成分。

当电子束与样品相互作用时，样品中的原子被激发，电子从内层轨道跃迁到外层轨道，释放出能量。

这些能量以X射线的形式被发射出来，EDS能谱仪通过接收并测量这些X射线能谱，得出样品中元素的成分信息。

SEM和EDS的配合使用可以帮助研究人员获得详细的样品形貌和成分信息。

例如，在材料科学领域中，可以使用SEM来观察材料的表面形貌，如材料的晶粒形貌、多孔结构等。

然后，通过使用EDS能谱仪，可以对样品进行元素成分分析，确定材料的化学成分。

这种半定量分析方法非常有用，可以帮助研究人员理解材料性能与结构之间的关系。

在实际应用中，SEM和EDS也被广泛应用于地质学领域。

例如，可以使用SEM观察岩石和矿物的微观形貌，通过EDS进行元素成分分析。

这些信息对于研究岩石成因、地质构造和矿物资源勘探都具有重要意义。

总之，SEM和EDS的配合使用可以提供样品的形貌和成分信息，对于材料科学、地学和生物学等领域的研究都具有重要意义。

sem中eds测试成分
SEM（扫描电子显微镜）中的EDS（能谱仪）测试成分通常涉及
到材料的化学成分分析。

EDS能谱仪通过测量材料中元素的特征X
射线来确定样品的化学成分。

这种分析技术在许多领域都有广泛的
应用，包括材料科学、地质学、生物学等。

在SEM-EDS分析中，通常可以获得样品中各种元素的含量、分
布和化合物的信息。

这些信息对于研究材料的组成和性质非常重要。

例如，对于金属材料，可以通过SEM-EDS分析确定其具体的成分，
包括主要元素和微量元素的含量；对于岩石样品，可以通过SEM-
EDS分析确定其中矿物的成分和分布情况。

在进行SEM-EDS分析时，需要注意样品的制备和处理，以确保
获得准确的测试结果。

此外，还需要对仪器进行适当的校准和标定，以确保测试的准确性和可靠性。

总的来说，SEM-EDS测试成分是一种非常重要的分析方法，可
以为材料研究和质量控制提供关键的信息。

通过SEM-EDS分析，可
以全面了解样品的化学成分，为进一步的研究和应用提供重要的参
考依据。

扫描电子显微镜SEM和能谱分析技术EDS 扫描电子显微镜（Scanning Electron Microscope，SEM）和能谱分析技术（Energy Dispersive X-ray Spectroscopy，EDS）是一种常用于材料科学和生物科学领域的先进工具，它们相互结合可以提供高分辨率的图像、元素成分分析以及相关属性的定量信息。

SEM是一种利用电子束扫描样品表面并形成二维或三维显微图像的技术。

与传统光学显微镜相比，SEM具有更高的分辨率和放大倍数，可以观察到微米级的细节。

SEM的工作原理是在真空或高真空环境中，通过加速电子束轰击样品表面，激发出一系列相互作用过程产生的信号。

这些信号包括次级电子（SE）和反射电子（BSE）等，它们与样品的形貌和组成有关。

SEM采用特殊的电子透镜和探测器系统，可以将这些信号转化为电子显微图像。

与SEM相结合的EDS能谱分析技术可以提供关于样品元素组成的定性和定量信息。

EDS是一种通过分析样品中X射线的能量和强度，来确定其元素成分的方法。

在SEM中，当电子束与样品相互作用时，会激发样品中的原子内层电子跃迁，产生特定能量的特征X射线。

EDS探测器可以测量这些X射线的能量，通过能量的定量分析，可以确定样品中的元素种类和相对含量。

EDS技术的定量分析需要校正和标定，校正是指校正探测器的能量响应，以准确测量X射线的能量；标定是指使用已知组成和浓度的实验样品进行这些校正和定量分析。

EDS技术对元素的检测范围和限量有一定的限制，对于轻元素的检测灵敏度较低，同时在多元素样品和复杂衬底的情况下，定量分析的精度也会受到影响。

SEM和EDS技术的结合可以提供更为全面和细致的样品分析。

SEM提供了样品的形貌和组织信息，可以观察到样品的微观结构和表面特征。

通过SEM观察到的微观特征，可以帮助解释材料的性能和行为。

而EDS的能谱分析可以提供关于样品成分的定性和定量信息，对材料的组成和标识也具有重要的作用。

主题：SEM、EDS依据的检测标准SEM和EDS（扫描电镜和能谱仪）是现代材料科学研究中常用的分析工具，其在材料表征和分析中扮演着至关重要的角色。

SEM通过高分辨率的成像技术，可以对样品表面进行二维和三维的显微观察，而EDS则能够对样品中元素的成分进行准确的分析。

然而，要保证SEM 和EDS的分析结果准确可靠，必须要依据一定的检测标准进行操作和分析。

以下是SEM和EDS依据的检测标准：1. 样品准备标准在进行SEM和EDS分析之前，样品的准备工作非常关键。

样品需要进行表面清洁，以确保SEM的成像质量。

对于不导电的样品，需要进行金属喷涂或碳喷涂，以增加样品的导电性，从而避免表面电荷的积累对成像质量的影响。

对于易挥发元素的样品，需要进行低温固定和金属化处理，以避免元素的流失和挥发。

2. 仪器操作标准SEM和EDS的操作需要遵循一定的标准和规范。

在进行SEM成像时，操作人员需要设置合适的加速电压、工作距离和探测器的位置，以获得清晰的显微图像。

而在进行EDS分析时，需要选择合适的探测面积和积分时间，并进行标定和能量校准，以确保准确的元素分析结果。

3. 数据分析标准对于SEM和EDS获得的数据，需要进行合理的分析和解释。

在进行SEM成像的数据分析时，需要对样品的表面形貌、颗粒大小和分布等进行详细的分析和描述。

而在进行EDS元素分析时，需要对得到的能谱进行峰识别和峰面积计算，然后根据标准元素的标定曲线，计算出样品中元素的含量。

4. 质量控制标准在SEM和EDS分析过程中，质量控制非常重要。

对于SEM成像，需要定期对仪器进行性能检测和校准，以确保成像的分辨率和灵敏度处于最佳状态。

而对于EDS的能谱分析，也需要进行标定曲线的更新和仪器响应的测试，以确保分析结果的准确性和可靠性。

总结：SEM和EDS在材料科学研究中具有重要的应用价值，但要保证其分析结果的准确可靠，需要依据一定的检测标准进行操作和分析。

对样品的准备、仪器操作、数据分析和质量控制等方面都需要严格遵循相应的标准和规范，以保证SEM和EDS分析结果的准确性和可靠性。

扫描电子显微镜SEM和能谱分析技术EDS 扫描电子显微镜（SEM）和能谱分析技术（EDS）是现代材料科学和纳米技术研究领域中常用的重要工具。

SEM通过扫描样品表面，利用高能电子束与样品表面相互作用产生的信号，从而获得样品高分辨率的图像。

而EDS则是一种能够定性和定量分析分布于材料样品中的元素种类以及其含量的分析技术。

SEM和EDS是相辅相成的技术，常常同时应用于样品的表征和分析。

SEM技术可以提供高分辨率的样品表面形貌信息。

通过SEM观察，我们可以了解材料表面的微观形貌、颗粒大小以及形态等。

SEM显微图像的分辨率通常达到纳米级别，这使得我们可以观察到许多微观细节。

此外，SEM还可以提供样品的三维形貌信息，通过倾斜样品或者旋转样品，可以获得不同角度的视图，从而形成立体效果。

通过SEM可以观察到各种不同材料的显微结构，如金属、陶瓷、聚合物等，因此被广泛应用于材料科学、能源材料、生物医学和纳米科技等领域。

然而，单纯的SEM观察只能提供样品形貌信息，并不能直接获得元素成分信息。

这时候EDS技术就派上用场了。

EDS技术利用特殊的X射线探测器，测量和分析样品表面上从中散射出的X射线，从而获得样品的化学元素成分及其含量信息。

当高能电子束作用在样品表面时，样品原子会被激发并跳跃到一个高能级，当原子从高能级退跃到低能级时会释放出能量，这个能量对应的就是一定能量的特定频率的X射线。

通过测量和分析这些特定频率的X射线，可以得到样品中各种元素的数据。

除了定性分析元素成分外，EDS还可以用于定量分析元素含量。

SEM和EDS技术的结合，可以实现样品表面形貌与元素成分的高分辨率综合分析。

通过SEM观察到的微观形貌结构可以与EDS获取的元素成分信息相印证，从而更全面地理解样品的特性。

比如，在材料科学中，研究人员可以通过SEM观察到材料的孔隙结构和相界面形貌，而通过EDS分析，可以确定材料中各个相的元素成分，进而推断材料的组成和性能。

透射电镜、扫描电镜和电子探针微区成分分析技术等以电子束为照明源的分析仪器，都是利用电子与物质的交互作用所产生的各种信息来揭示物质的形貌、结构和成分弹性(相干)散射：原子核的正电荷对电子的吸引作用所致，电子改变方向，能量无变化。

(相干)散射波在结晶物质中可以产生相干干涉——电子衍射。

非弹性(非相干)散射：原子核及核外电子与入射电子相互作用，有能量损失，产生连续X射线谱、特征X射线谱、俄歇电子、二次电子、阴极荧光等。

要利用TEM分析材料的显微组织，首先需要制备对电子束“透明”的样品，电子束穿透固体样品的能力，主要取决于加速电压U(电子能量E)和样品原子序数Z，一般U越高、Z越低，电子穿透的厚度越大。

对电子束聚焦成像的装置——电子透镜改变透镜电流，改变f，改变放大倍数电磁透镜具有景深大、焦点长的特点：景深大: 观察粗糙表面很有利，立体感强。

焦点长: 对图像的观察记录带来方便. 荧光屏上清晰的像, 在荧光屏下的照相底片记录的像也是清晰的。

透射电镜主要由三部分组成：电子光学系统、真空系统、电源系统。

真空系统作用：防止电子束与气体分子碰撞而改变运动轨迹；防止灯丝(W丝)氧化；减少样品污染；防止电极间的高压放电(保证电子枪中电极间的绝缘)。

制样技术①复型技术（只能提供有关表面形貌的资料）塑料一级复型、碳一级复型、萃取复型②薄膜样品的制备（研究材料内部结构和晶体缺陷）切片、机械研磨或化学抛光、双喷电解或离子束轰击减薄③粉末样品的制备电子衍射与X射线衍射的比较电子衍射与X射线衍射在几何原理上有许多类同之处，均应用布拉格方程、倒易点阵、厄瓦尔德球及结构因子来讨论、分析衍射图像，二者所得到的晶体衍射花样在几何特征上也大致相似。

不同点：①显微图像与微区晶体结构分析相结合由于电子束可以聚焦，人们可借助借助于TEM显微图像，在放大几十万倍的情况下，选择小至微纳米的微区或单个晶粒进行晶体结构分析。

②电子的散射比X射线大物质对电子的散射比对X射线大得多(10 ~10倍)，因此电子在物质中的穿透深度比X射线小得多，参与衍射的仅为表面的几十个原子层，故特别适用于表面和薄膜的晶体结构研究。

EDS的原理及应用什么是EDS？能量色散X射线光谱(EDS)是一种常见的X射线分析技术，用于确定材料的元素成分和测量其含量。

EDS技术主要应用于扫描电子显微镜(SEM)和透射电子显微镜(TEM)中，通过收集样本表面或薄片中产生的X射线来分析元素。

下面将重点介绍EDS的原理和应用。

EDS的原理EDS的原理基于元素的物理性质和能谱分析，主要包括以下几个步骤：1.激发：通过向样品表面或薄片施加高能电子束来激发样品中的原子。

2.发射：由于激发作用，激发的原子会发射X射线。

3.分散：发射的X射线会通过EDS探测器，进一步分散成能谱。

4.感知：EDS探测器将X射线转化为电子信号，然后传输给计算机进行处理和分析。

5.分析：计算机根据电子信号的特征，确定元素的种类和含量。

EDS的应用EDS在材料科学、地质学、生物学等领域应用广泛，具有以下几个主要的应用。

1. 材料分析EDS常用于材料表面分析，可以确定材料的元素成分、晶体结构和化学状态。

这对于材料的研发、质量控制和污染分析非常重要。

例如，通过EDS可以快速确定金属合金的成分和杂质含量，以及材料中存在的非金属元素。

2. 矿物分析在地质学和矿产资源研究中，EDS可用于分析矿石、岩石和矿石样品中的元素，以确定其组成和成因。

这对于了解矿石的形成过程、开采潜力和经济价值至关重要。

通过EDS可以快速获得矿石样品的元素含量和分布情况。

3. 生物样品分析EDS在生物学研究中起到了重要作用，例如分析生物样品中的元素分布和测量元素含量。

这对于了解生物体内元素的功能和相互作用至关重要。

通过EDS可以研究细胞、组织和生物体中的元素分布情况，揭示生物系统的结构和功能。

4. 纳米材料研究EDS在纳米材料研究中具有重要应用，可以对纳米颗粒、纳米结构和纳米薄膜进行元素分析和显微结构表征。

这对于纳米材料的制备和性能研究非常关键。

通过EDS可以确定纳米材料中元素的分布和含量，以及纳米结构的形成机制。

扫描电镜带能谱技术一、扫描电镜与能谱技术概述扫描电子显微镜（Scanning Electron Microscope，SEM）是一种常见的电子显微镜，通过聚焦电子束扫描样品表面，产生多种信号，如二次电子、背散射电子等，从而获取样品的形貌、成分等信息。

能谱技术（Energy-dispersive Spectroscopy，EDS）是SEM的一个重要附件，用于分析样品的元素成分。

通过SEM和EDS的结合，可以实现样品的形貌观察和成分分析。

二、扫描电镜带能谱技术的应用范围1.材料科学：研究材料的微观结构和成分，如金属、陶瓷、高分子等。

2.生物学：观察生物样品表面的微观结构和元素分布，如细胞、组织、化石等。

3.环境科学：研究环境样品中的元素分布和污染情况，如土壤、水体、大气等。

4.医学：用于医学诊断和病理学研究，如肿瘤检测、药物传输等。

5.其他领域：如考古学、宝石学等。

三、扫描电镜带能谱技术的优势与局限性优势：1.高分辨率：能够观察样品的微观细节，实现高精度的形貌观察。

2.元素分析：能够分析样品的元素成分，了解样品的化学性质。

3.快速检测：能够快速检测样品中的元素分布，提高检测效率。

4.无需制样：对于一些特殊样品，无需进行特殊处理即可进行观察和分析。

局限性：1.对样品形状和导电性有一定要求：对于不规则形状或导电性差的样品，可能需要特殊处理才能进行观察和分析。

2.信号干扰：由于SEM和EDS都存在一定的信号干扰因素，如电磁干扰、环境噪声等，可能会影响结果的准确性。

3.探测极限：对于一些含量较低的元素，其探测极限可能会受到限制。

4.对操作人员要求较高：需要对操作人员进行专业培训，以保证结果的准确性和可靠性。

四、扫描电镜带能谱技术的发展趋势与未来展望随着科技的不断进步和应用需求的不断增加，扫描电镜带能谱技术也在不断发展。

未来，该技术将朝着以下几个方向发展：1.高分辨和高灵敏度：随着对样品观察和检测精度的要求不断提高，需要进一步提高扫描电镜和能谱系统的分辨能力和灵敏度。
