FLUKE六类永久链路测试报告参数详解FLUKE六类永久链路测试报告参数详解Fluke DTX系列六类双绞线测试参数说明：1. 插入损耗：是指发射机与接收机之间，插入电缆或元件产生的信号损耗，通常指衰减。
插入损耗以接收信号电平的对应分贝（db ）来表示。
对于光纤来说插入损耗是指光纤中的光信号通过活动连接器之后，其输出光功率相对Fluke DTX系列六类双绞线测试参数说明：1. 插入损耗：是指发射机与接收机之间，插入电缆或元件产生的信号损耗，通常指衰减。
插入损耗以接收信号电平的对应分贝（db）来表示。
对于光纤来说插入损耗是指光纤中的光信号通过活动连接器之后，其输出光功率相对输入光功率的比率的分贝数。
2. NEXT（近端串扰）：是指在与发送端处于同一边的接收端处所感应到的从发送线对感应过来的串扰信号。
在串扰信号过大时，接收器将无法判别信号是远端传送来的微弱信号还是串扰杂讯。
3. PSNEXT（综合近端串扰）：实际上是一个计算值，而不是直接的测量结果。
PSNEXT 是在每对线受到的单独来自其他三对线的NEXT 影响的基础上通过公式计算出来的。
PSNEXT 和FEXT（随后介绍）是非常重要的参数，用于确保布线系统的性能能够支持象千兆以太网那样四对线同时传输的应用。
4. ACR（衰减串扰比）：表示的是链路中有效信号与噪声的比值。
简单地将ACR 就是衰减与NEXT 的比值，测量的是来自远端经过衰减的信号与串扰噪声间的比值。
例如有一位讲师在教师的前面讲课。
讲师的目标是要学员能够听清楚他的发言。
讲师的音量是一个重要的因素，但是更重要的是讲师的音量和背景噪声间的差别。
如果讲师实在安静的图书馆中发言，即使是低声细语也能听到。
想象一下，如果同一个讲师以同样的音量在热闹的足球场内发言会是怎样的情况。
讲师将不得不提高他的音量，这样他的声音（所需信号）与人群的欢呼声（背景噪声）的差别才能大到被听见。
这就是ACR。
ACR=衰减的信号-近端串扰的噪音5. PSACR（综合衰减串扰比）：反映了三对线同时进行信号传输时对另一对线所造成的综合影响。

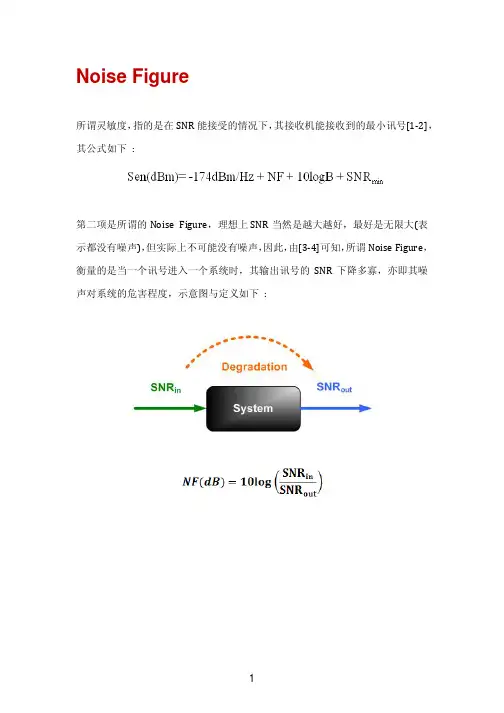

Noise Figure所谓灵敏度，指的是在SNR能接受的情况下，其接收机能接收到的最小讯号[1-2]，其公式如下:第二项是所谓的Noise Figure，理想上SNR当然是越大越好，最好是无限大(表示都没有噪声)，但实际上不可能没有噪声，因此，由[3-4]可知，所谓Noise Figure，衡量的是当一个讯号进入一个系统时，其输出讯号的SNR下降多寡，亦即其噪声对系统的危害程度，示意图与定义如下:而接收机整体的Noise Figure，公式如下:由上式可知，越前面的阶级，对于Noise Figure的影响就越大，而一般接收机的方块图如下[5] :因此，从天线到LNA，包含ASM、SAW Filter、以及接收路径走线，这三者的Loss 总和，对于接收机整体的Noise Figure，有最大影响，因为由[5]可知，若这边的Loss多1 dB，则接收机整体的Noise Figure，就是直接增加1 dB，因此挑选ASM 时，要尽量挑选Insertion Loss较小的[7]。
而由[8]可知，SAW Filter可以抑制带外噪声，因此原则上须在LNA输入端，添加SAW Filter，避免带外噪声劣化接收机整体性能。
但有些接收机，其SAW Filter 会摆放在LNA与Mixer之间，如下图[9] :前述说过，LNA输入端的Loss，对于接收机整体的Noise Figure，有最大影响，因此上图的PCS与WCDMA，之所以将SAW Filter摆放在LNA之后，主要也是为了Noise Figure考虑，假设SAW Filter的Insertion Loss为1 dB，LNA的Gain 为10 dB，若将SAW Filter摆放在LNA之前，则接收机整体的Noise Figure，便是直接增加1 dB，但若放在LNA之后，则接收机整体的Noise Figure，只增加了1/10 = 0.1 dB。
而在Layout时，其接收路径走线要尽可能短，线宽尽可能宽，这样才能将其Insertion Loss降低，甚至必要时，可以将走线下层的GND挖空，如此便可以在阻抗不变的情况下，进一步拓展线宽，使其Insertion Loss更为降低[10]。

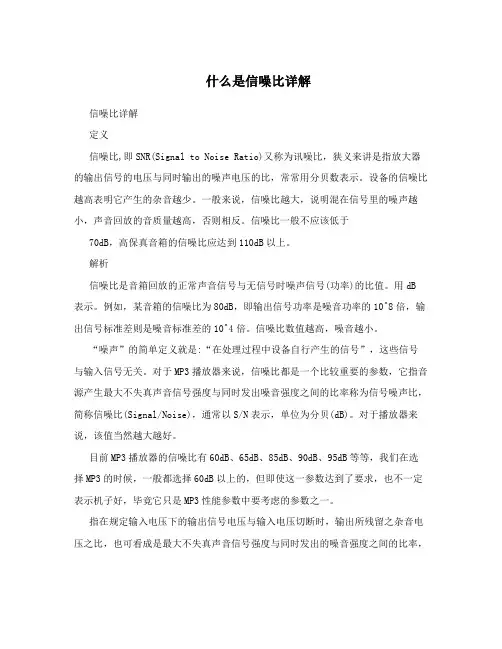

什么是信噪比详解信噪比详解定义信噪比,即SNR(Signal to Noise Ratio)又称为讯噪比，狭义来讲是指放大器的输出信号的电压与同时输出的噪声电压的比，常常用分贝数表示。
设备的信噪比越高表明它产生的杂音越少。
一般来说，信噪比越大，说明混在信号里的噪声越小，声音回放的音质量越高，否则相反。
信噪比一般不应该低于70dB，高保真音箱的信噪比应达到110dB以上。
解析信噪比是音箱回放的正常声音信号与无信号时噪声信号(功率)的比值。
用dB表示。
例如，某音箱的信噪比为80dB，即输出信号功率是噪音功率的10^8倍，输出信号标准差则是噪音标准差的10^4倍。
信噪比数值越高，噪音越小。
“噪声”的简单定义就是:“在处理过程中设备自行产生的信号”，这些信号与输入信号无关。
对于MP3播放器来说，信噪比都是一个比较重要的参数，它指音源产生最大不失真声音信号强度与同时发出噪音强度之间的比率称为信号噪声比，简称信噪比(Signal/Noise)，通常以S/N表示，单位为分贝(dB)。
对于播放器来说，该值当然越大越好。
目前MP3播放器的信噪比有60dB、65dB、85dB、90dB、95dB等等，我们在选择MP3的时候，一般都选择60dB以上的，但即使这一参数达到了要求，也不一定表示机子好，毕竟它只是MP3性能参数中要考虑的参数之一。
指在规定输入电压下的输出信号电压与输入电压切断时，输出所残留之杂音电压之比，也可看成是最大不失真声音信号强度与同时发出的噪音强度之间的比率，通常以S/N表示。
一般用分贝(dB)为单位，信噪比越高表示音频产品越好，常见产品都选择60dB以上。
国际电工委员会对信噪比的最低要求是前置放大器大于等于63dB，后级放大器大于等于86dB，合并式放大器大于等于63dB。
合并式放大器信噪比的最佳值应大于90dB，CD机的信噪比可达90dB以上，高档的更可达110dB以上。
信噪比低时，小信号输入时噪音严重，整个音域的声音明显感觉是混浊不清，所以信噪比低于80dB的音箱不建议购买，而低音炮70dB的低音炮同样原因不建议购买。
检测限信噪比要求Detecting the required signal-to-noise ratio (SNR) is crucial in various applications, such as wireless communication, audio processing, and image analysis. To ensure reliable and accurate data transmission, a minimum SNR threshold must be met. In wireless communication, for example, a higher SNR indicates a stronger signal and a lower likelihood of data loss or errors. This is especially important in crowded or noisy environments where signals may be easily corrupted.检测到所需的信噪比（SNR）在各种应用中都是至关重要的，如无线通信、音频处理和图像分析。
为了确保可靠和准确的数据传输，必须达到最低的SNR阈值。
例如，在无线通信中，更高的SNR表示更强的信号，减少数据丢失或错误的可能性。
这在拥挤或嘈杂的环境中尤为重要，信号很容易受到干扰。
One method of detecting SNR is through the use of mathematical algorithms that analyze the ratio of signal power to noise power. By comparing the strength of the signal to the level of background noise, engineers can determine the quality of the transmission. Thisprocess is essential for ensuring that data is received accurately and without interference. Without proper SNR detection, communication systems may experience disruptions or complete failure in transmitting information.检测SNR的一种方法是通过使用数学算法分析信号功率与噪声功率的比率。
