在线浊度仪安全操作及保养规程前言在线浊度仪是一种用于水质监测的设备，它能够对水中悬浮颗粒的大小、浓度进行检测，并根据测量结果给出相应的浊度值。
在线浊度仪的应用范围广泛，如饮用水、工业水处理、生态环境保护等领域。
本文档旨在介绍在线浊度仪的安全操作及保养规程，以确保设备能够长时间稳定工作，并提高水质监测的准确性。
一、安全操作规程1.1 仪器安装在线浊度仪在安装前，需要对设备所在环境进行评估，确保其符合设备的操作需求。
同时，需要按照设备的操作手册进行正确的安装步骤，确保设备的稳定性和可靠性。
1.2 打开及关闭仪器在线浊度仪的开关操作应按照操作手册进行，确保设备能够顺利地开启或关闭。
同时，注意查看设备状态指示灯，确保仪器处于正常的工作状态。
1.3 操作人员安全在线浊度仪的操作人员须具备水质监测相关知识和操作经验，严禁未经培训的人员擅自操作设备。
在操作过程中，应穿戴安全防护装备，如手套、防护镜等，避免对操作人员造成伤害。
1.4 确保设备清洁在线浊度仪在工作过程中，应定期进行清洁维护，防止设备出现故障。
此外，在进行清洁维护时，应注意防止对设备造成损坏。
1.5 停止设备时的操作在线浊度仪在停止工作时，应按照操作手册进行正确的操作，以确保设备能够安全停止。
同时，应注意将设备与电源相连的部分分离，以防止设备受到电击或其他危险。
二、日常保养2.1 设备定期维护在线浊度仪在工作过程中，应按照设备手册的要求，实施定期检查、清洁、维护。
检查时应注意仪器的各项指标，确保设备处于良好的工作状态。
2.2 设备存储在线浊度仪在存储时应注意以下几点：•保持设备干燥和通风良好•避免阳光直接照射设备•将设备存放在低温、干燥的环境中•保持设备无尘、无异味2.3 电缆检查在线浊度仪的电缆连接处应定期检查，确保连接正常、无涂漆、无损坏、无老化，避免电缆连接松动对测量结果产生影响。
2.4 传感器保养在线浊度仪的传感器应定期清洁、校准，以确保其准确性。
浊度仪浊度计使用方法浊度仪，也叫浊度计，是一种测量液体浊度的仪器。
它通过测量液体中悬浮颗粒的数量和大小来确定浊度值，常用于水质监测、污水处理、食品加工等领域。
下面是浊度仪的使用方法，包括仪器的准备、操作步骤和维护保养。
1.仪器准备：a.确保浊度仪处于水平放置的状态，保证测试结果的准确性。
b.检查浊度仪的电源和连接线是否正常，确保仪器可以正常工作。
c.检查浊度仪的灯源和光学系统是否干净，如果有灰尘或污垢应进行清洁。
2.测量操作步骤：a.打开浊度仪的电源，等待仪器进入工作状态。
b.准备好待测液体样品，并留出足够的空间放置浊度计的测试槽。
c.将待测液体样品倒入浊度计的测试槽中，确保填满测试槽的整个空间。
d.关闭测试槽的盖子，确保盖子的密封性。
e.等待浊度计进行测量，通常在几秒钟内可以得到浊度值的测量结果。
f.根据浊度计的测量结果进行相应的处理和记录，如记录浊度值和采取必要的控制措施。
3.维护保养：a.每次浊度测量完成后，及时清洁浊度仪，避免污垢积累影响测量结果。
b.清洁浊度仪时，可以使用干净的布或纸巾擦拭外部表面，并定期检查仪器的内部光学系统是否清洁。
c.定期检查灯源的亮度和功效，如有需要，及时更换或维修灯源。
d.定期校准浊度仪的测量结果，确保浊度仪的准确性和稳定性。
4.注意事项：a.在测量前，确保待测液体样品充分搅拌均匀，避免颗粒聚集造成测量结果的误差。
b.避免将待测液体样品直接注入浊度计的测试槽中，以免引起液体溢出或污染浊度计。
c.在使用浊度仪时，要避免与其他光源、强磁场等干扰源的干扰，以确保测量的准确性。
d.避免将浊度仪暴露在高温、高湿度或严重震动的环境中，以保护仪器的正常运行。
e.在存放浊度仪时，应将仪器放置在干燥、阴凉的地方，并避免长时间不用，以免对仪器造成损坏。
综上所述，浊度仪的使用方法主要包括仪器准备、测量操作步骤和维护保养。
正确使用浊度仪可以保证测量结果的准确性，提高工作效率。
在使用过程中，要注意遵循使用说明，避免人为破坏和误操作，以保证浊度仪的正常运行和使用寿命。
濁度檢測儀使用說明書使用之前請仔細閱讀說明書！在线浊度仪一、测量原理ZD 系列浊度测量仪，中、低浊度范围内（小于10NTU 为低浊度，11-100NTU 为中浊度，大于100NTU 为高浊度）采用90°散射光原理。
光路原理如下图：Io ——入射光 It ——透射光 Is ——散射光 D ——溶液浑浊度一束特定光谱的平行光通过溶液时，一部分被吸收和散射，一部分透过溶液。
与入射光成90°方向的散射光的强度符合雷莱公式：Is=KNV 2Io入4Io ——入射光强度 Is ——散射光强度 N ——单位溶液微粒数 V ——微粒体积 入——入射光波长 K ——系数在入射光恒定的条件下，在一定浊度范围内，散射光强度和溶液的浑浊度成正比。
上式可整理改写为：Is =K ´N（K ´表示常数）Io根据这一公式，我们可以通过测定水样中微粒的散射光强度来测量水样的浑浊度。
这是本产品的基本测量原理。
DZ 系列浊度仪高浊度测量采用的是散射和透射结合型原理。
二、基本电路方框图散射光结构仪器工作原理图透射光结构仪器工作原理图光电传感器由光源、透镜、光电元件等组成，当光线通过被测液样时，与入射光成90°方向的散射光作用于光电元件，产生了随浊度变化的电信号，该信号与基准信号一起送入信号处理器。
信号处理器以集成电路为核心，构成性能稳定的电子线路，对信号进行放大、滤波、运算、补偿等处理，使其在整个测量范围内与被测液样的浊度成线性关系。
稳压电源由变压器、整流器、滤波器、稳压模块等组成，将200伏至240伏范围内变化的交流电变换成仪器所需要的直流工作电压。
三、结构图1、浊度传感器2、进水口3、出水口4、溢流口5、排气口6、电源220伏7、信号输出8、校准电位器9、浊度显示仪表10、信号输出11、浊度显示面板1 2、挂钩 13、电源220伏浊度传感器是本仪器的关键部位，内装光电转换器件、集成电路板、不锈钢水箱等，对其更加爱护和保养。
浊度仪操作说明
一、用胶头滴管取水样，放入空置试管内，待用。
二、打开“开关”键，见显示“measure smp00”
三、将空白样试管放入浊度仪，盖上遮光盖，按下“测量”按钮，显示“measure smp01”；再按“测量”按钮校准，显示“measure C=0.000”，即可开始测量水样。
四、打开遮光盖，取出空白原样，放入待测量的水样，盖好遮光盖，按下“测量“按钮，显示“smp02”后，再按“测量”，即可读取水样浊度“mesasure C=XXX”
五、如测量多个样，可依次放入水样试管，如上测量。
六、完成测量后，点击“完成”，取出水样，关闭仪器。
注意事项
一、仪器必须放置平稳，如晃动，会出现测量值不准等问题。
二、试管必须用擦拭净，外表无杂物。
三、遮光盖要盖好，不能漏光，否则测量数值不准。
四、空白原样，需保存好。
五、自取水样测量完毕后，请尽快清洗拭净试管，以备下次使用。
六、水样置入试管后，需摇匀水样。
七、如浊度太高，可能会出现读数负值或不稳等情况，需稀释水样后再测量，测量出数值乘以稀释倍数即为最终浊度值。
浊度仪操作规程
《浊度仪操作规程》
一、浊度仪简介
浊度仪是一种用来测量液体浊度的仪器，通常用于水质监测、污水处理、饮用水生产等领域。
它通过光散射原理来测量液体中的固体颗粒浓度，从而反映液体的透明度和清澈程度。
二、浊度仪操作规程
1. 准备工作
在进行浊度测量之前，需要先对浊度仪进行准备工作。
首先要检查浊度仪的外观是否完好，是否有损坏或污渍。
然后打开浊度仪的电源开关，等待仪器自检完成后即可进行测量。
2. 校准
在测量之前，需要对浊度仪进行校准，以确保测量结果的准确性。
校准过程是通过使用标准溶液来调节浊度仪的零点和满量程值，使其能够正确地显示浊度值。
3. 测量操作
测量操作包括将待测液体样品倒入浊度仪的测量槽中，然后按下测量按钮进行测量。
在测量过程中要保持测量槽的清洁和干净，以避免杂质影响测量结果。
4. 数据记录
在测量完成后，将测量结果记录在测量日志中，并在需要的情况下进行数据处理和分析。
5. 仪器维护
在使用完浊度仪后，要及时进行清洁和检查，确保仪器处于良好的工作状态。
三、注意事项
1. 使用时要小心轻放，避免碰撞和摔落。
2. 保持浊度仪的周围环境干净整洁，避免异物进入影响测量结果。
3. 定期对浊度仪进行维护保养，确保仪器的长期稳定运行。
通过遵循上述浊度仪操作规程，可以确保浊度仪的准确测量和长期稳定运行，提高浊度测量的效率和可靠性。
浊度仪操作指示书
一、原理或定义：
浑浊度是反映天然水的物理性状的一项指标，用于测量悬浮于水或透明液体中不溶性颗粒物质所产生的光的散射程度，并能定量表证这些悬浮颗粒物质的含量。
本标准采用福尔马肼浊度标准溶液进行标定。
二、用法
1、开启仪器的电源开关，预热30分钟。
2、准备好试样瓶并清洁干净，采用吸水性较好的不落毛巾或软布擦净试样瓶
上的水迹和指印，
3、准备好校零用的零浊度水。
4、用一清洁的容器采集好具有代表性的样品。
5、将零浊度水倒入试样瓶内到十字刻度横线，然后悬上瓶盖，擦净瓶体的水
迹及指印。
6、将装好的零浊度水试样瓶置入试样瓶座内，并保证试样瓶的十字刻度竖线
对准试样座上的白色定位线，然后盖上遮光盖。
7、稍等读书稳定后调节调零旋钮，使显示为零。
8、采用同样方法装置校准用的标准溶液，并放入试样座内，盖上遮光盖，调
节校正钮，使显示为标准值。
9、重复6、7、8步骤，保证零点及校正值正确可靠。
10、放入样品试样瓶，等读数稳定后即可记下水样的浊度值。
三、注意事项：
1、测量池内必须长时间清洁干燥、无灰尘，不用时须盖上遮光盖。
2、潮湿气候使用，必须相应延长开机时间。
3、被测溶液应沿试样瓶壁小心倒入，防止产生气泡，影响测量准确性。
4、更换试样瓶或经维修后须重新标定。
审核：制定人：。

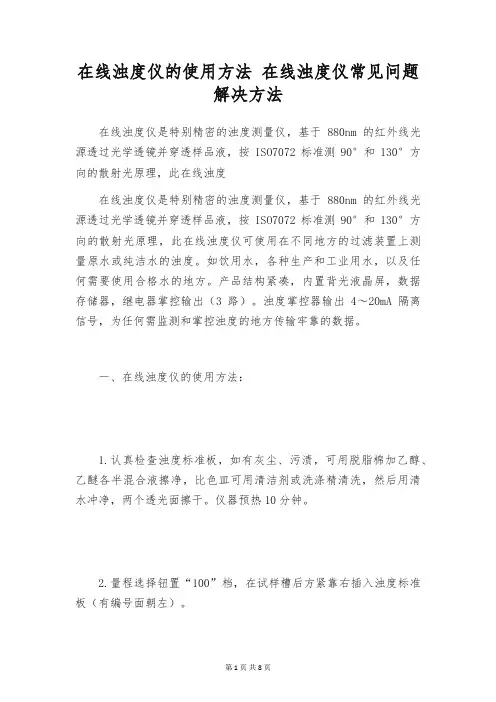

在线浊度仪的使用方法在线浊度仪常见问题解决方法在线浊度仪是特别精密的浊度测量仪，基于880nm的红外线光源透过光学透镜并穿透样品液，按ISO7072标准测90°和130°方向的散射光原理，此在线浊度在线浊度仪是特别精密的浊度测量仪，基于880nm的红外线光源透过光学透镜并穿透样品液，按ISO7072标准测90°和130°方向的散射光原理，此在线浊度仪可使用在不同地方的过滤装置上测量原水或纯洁水的浊度。
如饮用水，各种生产和工业用水，以及任何需要使用合格水的地方。
产品结构紧凑，内置背光液晶屏，数据存储器，继电器掌控输出（3路）。
浊度掌控器输出4～20mA隔离信号，为任何需监测和掌控浊度的地方传输牢靠的数据。
一、在线浊度仪的使用方法：1.认真检查浊度标准板，如有灰尘、污渍，可用脱脂棉加乙醇、乙醚各半混合液擦净，比色皿可用清洁剂或洗涤精清洗，然后用清水冲净，两个透光面擦干。
仪器预热10分钟。
2.量程选择钮置“100”档，在试样槽后方紧靠右插入浊度标准板（有编号面朝左）。
3.拉杆推入，光路中不置入符何物体，调整“调零”旋钮，使显示读数为“0”（空气校零），拉杆拉出，浊度标精准性板置入光路，调整（校准）旋钮使显示读数为浊度标准板出厂标定值——NTU，在此以后“校准”旋钮不能再任意变动，取出标准板。
4.量程“1”；“10”接受30mm比色皿。
量程“100”接受5mm 比色皿。
5mm比色皿紧靠右插入。
5.在比色皿内放入无浊度水（约3/4高度），放入试样槽前方，被测液入入试样槽后方（大小比色皿均紧靠右侧），推入拉杆，调整器节“零位”钮使显示数为0、拉出拉杆，样品置入光路，显示值即为被测液浊度值NTU。
6.测量中“量程”选择键如需转换，除选用不同比色皿外，无浊度水调零步骤须重复一次。
7.本仪器标准板出厂前已用标准液标定，如用户需重新标定，只要用10FTU标准液和零浊度水逆向进行以上步骤，重新测定标定值。
浊度仪的使用操作规定概述本文档旨在规范浊度仪的使用操作，确保其正常工作、准确测量并延长其使用寿命。
因此，用户在使用浊度仪前须仔细阅读本文档并按照规定操作浊度仪。
浊度仪的使用前准备工作1.准备一份操作手册及标准溶液。
2.确保浊度仪已正确接通电源。
3.检查传感器电极是否完好无损及是否正确连接：–传感器电极应清洁，无沉积物，外观应完整无损，如果发现电极有损坏应及时更换。
–仪器上的电极插头应连接在电极插座上，需要确保连接稳固。
4.检查浊度仪量程设置是否与样品匹配，并选择合适的测试模式，例如，自动或手动。
5.测量前进行仪器的白校准，以确保仪器测试的准确性。
浊度仪的使用操作操作步骤1.将测量电极插头与仪器插座连接。
2.打开电源开关，启动浊度仪。
3.选择需要的测量模式及范围，并进行电极校准。
4.取出测量样品，使用样品干净的棉布或纸巾轻轻擦拭样品表面，而后将样品注入到电极中心处，放置至少5秒钟使浊度仪稳定。
5.如果使用了带有小粒子的样品，需要使用样品处理过滤器将样品过滤以确保测量的准确性。
6.等待仪器稳定，读数后记录结果，应记录数据、日期、时间以及测试人员等信息。
7.如需进行下一个样品的测量，请清洗测量电极、并依照以上步骤进行测量。
测量前注意事项1.选择测量模式时应根据样品的性质选择自动或手动模式。
2.样品在加入电极中心处时，应尽量减少样品波动和气泡的生成。
3.在使用过程中，避免测量物体表面直射光线，以避免干扰测量结果。
4.测量时尽量避免仪器拿取位置移动，以免影响测量结果。
5.待每次测量结束，应该恰当的关闭仪器电源。
测量后注意事项1.测量结束后，应及时清洗测量电极。
将测量电极擦干，并在电极表面涂上清洁液体以保证其长期保存，以减少电极损坏的可能性。
2.常规对浊度仪进行外部清洁。
3.对于仪器本身故障，请及时联系专业的仪器修理工程师进行检查、维修或更换。
浊度仪的注意事项1.使用前应先阅读使用手册，确保用法正确。
2.不能使用浓度过高的溶液或沉积物较多的样品进行测试，否则会损坏传感器电极。
浊度计操作规程1. 引言浊度计是一种用于测量液体中悬浮颗粒物浓度的仪器。
本操作规程旨在确保浊度计的正确使用和维护，以保证测量结果的准确性和可靠性。
2. 设备准备2.1 确保浊度计处于稳定的工作环境，避免直接阳光照射和强烈的振动。
2.2 检查浊度计的电源线和传感器连接是否坚固，确保电源供应稳定。
2.3 检查浊度计的液位标尺，确保液体填充到正确的位置。
3. 校准浊度计3.1 打开浊度计电源，等待其启动并进入工作模式。
3.2 使用标准浊度液校准浊度计。
将标准浊度液倒入透明的容器中，确保容器内无气泡和杂质。
3.3 将浊度计的传感器浸入标准浊度液中，等待测量结果稳定。
3.4 根据标准浊度液的浓度，调整浊度计的校准参数，确保测量结果与标准值一致。
4. 测量样品4.1 准备待测样品，并确保样品容器内无气泡和杂质。
4.2 打开浊度计电源，等待其启动并进入工作模式。
4.3 将浊度计的传感器浸入样品中，确保传感器彻底浸入液体中。
4.4 等待测量结果稳定后，记录浊度值。
5. 数据处理5.1 将测量得到的浊度值记录在数据表格中，并标明测量时间和样品信息。
5.2 如有需要，可以对测量数据进行统计分析和图表绘制，以便更好地理解样品的浊度变化趋势。
6. 维护保养6.1 每次使用后，及时清洁浊度计的传感器，避免样品残留影响下次测量结果。
6.2 定期检查浊度计的电源线和传感器连接，确保其正常工作。
6.3 定期校准浊度计，以确保测量结果的准确性。
6.4 如发现浊度计有异常情况或者故障，应及时联系相关维修人员进行修理。
7. 安全注意事项7.1 在操作浊度计时，应遵守相关安全操作规程，避免触摸传感器和电源线。
7.2 避免将浊度计暴露在高温、高湿度或者腐蚀性环境中，以免损坏设备。
7.3 使用浊度计时，应注意避免样品溅出，以免造成伤害或者污染。
7.4 在维护保养浊度计时，应先断开电源并等待设备冷却后再进行操作。
8. 结论本操作规程详细介绍了浊度计的操作步骤和维护保养要点。
在线浊度测量仪使用说明书型号：OMN-SS无锡沃曼尼科技有限公司一、产品概述本公司2013年全新面世的一款自主研发的全中文操作界面的中文在线浊度计，采用世界先进微处理器，大规模STM技术，国际先进的光路设计,使仪器测量范围更宽、精准度更高、更符合国内复杂环境下在水工业处理工艺过程中提供准确的浊度数值而设计的新一代在线水质分析仪器。
二、测量原理采用红外光散射135℃和90℃双光路测量原理。
光源采用世界先进的LED光源，具有测量准确、测量范围大、性能稳定、使用寿命长的优点。
三、技术参数测量范围：0～5NTU 5～50NTU 50～500NTU 500～5000NTU0～15mg/L ,15～150mg/L ,150～1500mg/L ,1500～15000mg/L 重复性: ≤1.5%;测量精度: ±2%；稳定性：1.5%零点漂移：1.5%流速范围：0.3-3m/s信号输出：模拟4～20mA或数字RS485通讯温度范围：-20℃～55℃供电电源：AC220V或DC24V频率: 50±1Hz;继电器输出：1路4～20mA电流信号隔离输出，最大负载750欧姆；2个报警信号继电器，容量220V AC/2A，输出可由用户1个冲洗时间继电器，容量220V AC/2A，时间可由用户设置。
测量单位：NTU、mg/L、ppm三种可选外壳材质：ABS防护等级：IP65第 1 页共8 页第 2 页 共 8 页重 量：2.5 kg四、应用场合◆ 市政、铁路、钢铁、化工、煤矿等生活用水； ◆ 污水处理厂 进水口、出水口等； ◆ 大专院校实验室水质检测；五、安装说明5.1、 变送器的安装5.1.1 在选择变送器安装位置时，需要遵循如下原则：◆ 特别注意避免变送器受阳光直射； ◆ 避免使变送器产生过多震动；◆ 如果情况允许，应将变送器安装于稍稍高于操作者平视水平的位置，这样将会有利于操作者非常舒服地浏览前部面板和进行控制操作； ◆ 为变送器箱体的开启和维护留出足够的空间，变送器尺寸。
第一章概述ZDYG-2088YT是我公司新一代全中文微机型高档仪表，具有全中文显示、中文菜单式操作、全智能、多功能、测量性能高、环境适应性强等特点。
可广泛用于自来水厂、发电厂、污水处理厂、制药厂、医院，对各种水样的浊度做精确测量。
1.1基本功能及特点记事本功能：忠实记录仪表的操作使用情况和报警的发生时间,便于管理。
历史曲线和数字记录仪功能：二次表每隔5分钟自动存储一次测量数据,可连续存储一个月的浊度。
在一屏上同时提供"历史曲线"显示和"定时定点"查询两种方式,"历史曲线"从总体上反映水质的变化趋势和过程,有利于发现问题和解决问题。
"定时定点"功能将得到特定点、特定时间的被测浊度。
数字时钟功能：显示当前的时间,为数字记录仪功能提供时间基准。
背光功能：可在光线昏暗或彻底没光亮的环境下使用，根据温度变化，自动调节对比度到最清晰，以符合个人的习惯。
防程序飞死：看门狗程序确保仪表不会死机，这是在线式仪表的基本要求。
输出电流设置与检查功能：手动电流源功能,可检查和任意设定输出电流值,方便检测记录仪和下位机。
全智能化：ZDYG-2088YT中文在线浊度仪采用高精度AD转换和单片机微处理技术，能完成浊度测量、量程自动转换、仪表自检等多种功能。
高可靠性：元器件集成到一块线路板上, 没有了复杂的功能开关、调节旋钮和电位器。
抗干扰能力强：电流输出采用光电耦合隔离技术，抗干扰能力强，实现远传。
具有良好的电磁兼容性。
防水防尘设仪：防护等级IP65，适宜户外使用。
RS485通讯接口：可方便联入仪算机进行监测和通讯。
全中文显示,界面友好：采用高分辨度的点阵图型液晶显示模块,所有的数据、状态和操作提示都是中文显示,完全没有厂家自己定义的符号或代码。
简单的菜单结构，文本式的人表对话：与传统的仪表相比,ZDYG-2088YT功能增加了很多,由于采用了分门别类的菜单结构,类似微机的操作方法,使用起来更清晰、方便。
不必记忆操作步骤和操作顺序,可以不用说明书,按照屏幕上的提示就可操作。
多参数同时显示：在一屏上同时显示浊度、输出电流、时间和状态。
主显示以10x10mm 规格显示浊度值：醒目、可视距离远;3个副显示以5x5的规格显示输出电流、状态、星期、年月日和时分秒,以满足用户的不同使用习惯和提供二次表的时间基准。
1.2 浊度定义及重要性浊度，即水的浑浊程度，它是水中的不溶性物质引起水的透明度降低的量度。
不溶性物质包括悬浮于水中的固体颗粒物（泥沙、腐蚀质、浮游藻类等）和胶体颗粒物。
根据不同的测量原理，浊度的单位有很多种表示方法，常见的有NTU、FTU、FAU和mg/L。
我国水质标准和规程中已采用NTU作为浊度单位，用来分析水中不溶性物质对光线透过时产生的散射光效应的程度。
浊度对于给水和工业水处理来说是都是一个至关重要的水质指标。
降低浊度的同时也降低了水中的细菌、大肠菌、病毒、隐孢子虫、铁、锰等。
研究表明，当水中浊度为2.5NTU 时，水中有机物去除了27.3%，浊度降至0.5NTU时，有机物去除了79.6%，浊度为0.1NTU 时，绝大多数有机物与以去除，致病微生物的含量也大大降低。
特别是对于自来水行业，浊度指标非常关键。
2007年颁布自来水标准要求饮用水出厂水要达到0.5NTU以下；很多水厂出厂水的内控浊度0.2NTU左右，上海自来水公司的出厂水浊度目前要求低于0.1NUT。
循环冷却水处理的补充水要求浊度在2～5NTU；除盐水处理的进水浊度应小于3NTU。
因此，水中浊度的测量尤为必要。
在自来水厂滤前、滤后、沉淀和出厂水监测，市政管网水质监测；工业过程水质监测、循环冷却水、活性碳过滤器出水、膜过滤出水监测；污水处理厂的曝气池、二次沉淀池、浓缩池、消化池等场合，都要进行浊度的监测。
浊度有一些基本概念：1.浊度是一个光学效应单位，浊度检测器安装在与入射光成为90度的位置。
检测的是水中粒子在90度的散射光。
它和以往的mg/L等重量浓度比单位是没有量纲转换关系的。
2．最纯净的水也是有浊度的，理想水的浊度大概在0.01～0.012NTU。
3．浊度的另外一个重要概念是：浊度在0～40NTU之间是线性的。
所以，在这个范围内仅仅需要一点校正就可以了。
目前的在线浊度仪和实验室主要采用USEPA方法180.1和ISO方法7027两种检测方法。
基本原理是由光源组件发出的一束入射光线照射到水中的悬浮颗粒上，颗粒向四周发出散射光，检测器检测与入射光成 90°角的散射光。
测量散射光比测量透射光的测量方法提高了分辨率度和重复性。
其中，自来水和污水应用中使用不同结构的浊度仪，自来水使用的是发出白炽光和红外光的光源，而污水则主要使用发出红外光的光源。
激光浊度仪主要应用在膜处理工艺中过滤膜状态监测、直饮水系统的浊度监测和自来水厂的出厂水超低量程浊度监测等。
第二章技术指标1、量程：0～20.00 NTU、0～50.00 NTU、0～100.0 NTU、0～200.0NTU；备注：请订货时指明测量量程，其它量程可订做。
2、分辨率：0.001NTU、0.01NTU、0.1NTU；3、准确度：±2% ；4、电流隔离输出： 4～20 mA（负载<750Ω）；5、输出电流误差：≤±1%FS；6、报警继电器：AC220V、7A；7、RS485通讯接口（选配）；8、电源：AC220V±22V，50Hz±1Hz；可选配DC24±2.4V,1A供电；9、防护等级：IP65；10、时钟精度: ± 1分/月；11、数据存储量:1个月（1点/5分钟）；12、数据连续掉电保存时间:10年；13、二次表外形尺寸：146（长）×146（宽）×108（深）mm；开孔尺寸：138×138 mm；传感器尺寸：340（长）×280（宽）×160（深）mm；水箱尺寸：180（长）×160（宽）×80（深）mm；14、重量：二次表： 0.8kg，传感器：2.0kg,水箱：1.0kg ；15、工作条件：环境温度0～60℃相对湿度<85%。
16、二次表安装方式：开孔式、壁挂式；17、传感器安装方式：流通式。
第三章仪器的安装3.1 开箱ZDYG-2088YT中文在线浊度仪由二次表和传感器两部分组成，测量量程用户可根据需要选购。
用户开箱时,请按装箱单核对仪器的数量、规格及附件，若数量不对或型号不符，请与厂家或销售商联系。
1、ZDYG-2088YT二次表一台2、ZDYG-2088Y-1测量传感器一个3、使用说明书一本4、合格证一份5、水箱一个6、连接水管一根7、变送器与传感器连接电缆一根。
3.2 二次表的尺寸与安装我们根据多年的现场安装和实践经验以及客户的建议，采用二次仪表的开启方式从右往左侧翻，解决了我们以前从上往下翻接线困难的问题, 是国内第一家采用这种开启方式的。
二次表为国际通用的标准机箱，采用全封闭式外壳。
可安装在远离现场的监控室，也可与测量池一起安装在现场。
所需连线从二次表的内部接线柱相接。
二次表的外形及开孔尺寸见下图：仪表外形尺寸：146 * 146 * 108mm ；开孔尺寸：138 * 138mm二次表有四种安装方式：开孔式、壁挂式、管道式、室外安装。
开孔式安装：控制柜面板上开138*138mm孔，用出厂所配的U形不锈钢片，通过底座上的89*89mm四个定位孔卡在控制柜上。
壁挂式安装：先把二次仪表通过底座上的89*89mm四个定位孔，固定在大于146*146的平面板上，再把平面板固定到安装的地方。
管道式、室外安装：通过底座上的89*89mm四个定位孔，固定二次仪表。
使用注意事项：1、接线：打开仪表时，先用螺丝刀拧松上盖的四颗螺钉,把上盖左边往上提，再从右往左边翻。
参照4.4节仪器的接线，线接好后，应让线留有一定的余量（便于下次打开机壳时线不被拉断），再拧紧PG13.5的防水圈。
2、取线：先拧松PG13.5的防水圈，再把线往里边塞（若安装时线在机壳里留有一定的余量就不用进行这一步）。
用螺丝刀拧松上盖的四颗螺钉,把上盖左边往上提，再从右往左边翻。
3.3 传感器的安装及维护安装连接图1、水箱水箱、水阀和连接管道，构成了一个完整的水样采集系统，以确保水样采集正确，响应时间合适；水样流量稳定，适量，可控，为仪器正常工作提供可靠的基础。
各部分功能如下：进水阀：控制水样流量。
分流阀：调节水样流量，适应响应时间。
水箱：稳定流过传感器的水样量（水箱和传感器的高度差决定了流过传感器的水样流量）。
2、安装要求(1）、仪器要安装在平整、干燥、通风的墙面上。
避开腐蚀性液体、气体侵蚀。
(2）、仪器要安装在采样、排水方便的地方，距采样口不能太远。
(3)、仪器安装的高度要适合,要便于操作使用，维护保养。
(4)、仪器安装不能倾斜，要垂直、水平。
(5)、仪器不要安装在强光直接照射,强电磁干扰和激烈震动的场所。
(6)、仪器固定和管道连接要牢固。
3、安装步骤：(1)、仪器开箱后检查附件是否齐全,仪器外表有无损坏。
安装前仔细阅读说明,根据仪器性能和使用要求确定安装方案。
(2)、接通电源,电源要安全可靠,要不间断供电,最好是单独专线,不要和大功率电器设备共用。
(3）、安装采样进水管,在进水口安装进水阀和分流阀。
(4）、安装排水管将排水引到适当的地方排出,排水管建议用φ50mm以上的硬塑料管，以保证排水顺畅。
(5）、固定水箱、传感器、二次仪表。
(6）、水路连接:A.用随机附件(带有双向接口的水管),连接水箱出水口和传感器进水口。
B.用加强型软塑管(保证水路畅通), 连接以下各处:连接采样口和水箱进水口；将水箱溢流引入排水管道；将水箱排水管引入排水管道；将传感器出水引入排水管道；将传感器排水引入排水管道；(7）、将传感器和二次仪表用电缆线连接起来, 把二次仪表电源接通。
4、水路调试(1）、先打开分流阀, 水箱和传感器的排水阀, 然后缓慢打开进水阀，察看进水调节和分流减压是否正常。
(2）、待排净采样管中的积污后, 关闭分流阀，察看水样能否顺畅地从水箱排水口排出，进入排水管道。
(3）、再关闭水箱的排水阀, 察看水样能否顺畅地从传感器排水口排出, 进入排水管道。
(4）、再关闭传感器的排水阀, 察看水样能否顺畅地从传感器出水口流出, 进入排水管道。
(5）、用量杯测试传感器出水口水样流量,（0～20NTU,0～50NTU选在400～600mL/min；0～100NTU,0～200NTU选在600～800mL/min）若流量不合适，可适当调整水箱安装高度。
(6）、用量杯测试水箱溢流口水样流量，该流量一般选在:200～300mL/min，若不适合,应调节进水阀开启大小。
