浊度计操作规程一、引言浊度计是一种用于测量液体中悬浮颗粒浓度的仪器。
本操作规程旨在指导用户正确操作浊度计，确保测量结果的准确性和可靠性。
二、仪器准备1. 检查浊度计的外观是否完好，如有损坏应及时维修或者更换。
2. 确保浊度计的电源充足，若使用电池供电，应检查电池电量是否充足。
3. 检查浊度计的测量范围是否适合所需测量的样品。
三、样品准备1. 根据需要测量的样品类型选择合适的样品容器，保证容器干净且无杂质。
2. 样品准备前应根据浊度计的要求选择合适的样品体积。
3. 若样品中存在颗粒物质，应进行适当的搅拌或者振荡以保证颗粒分布均匀。
四、测量操作1. 打开浊度计电源，待仪器启动完成后进行校准。
2. 根据浊度计的操作界面，选择合适的测量模式和参数设置。
3. 将样品倒入准备好的样品容器中，注意不要溢出。
4. 将样品容器放入浊度计的测量槽中，确保与光源和光电元件对齐。
5. 按下测量按钮开始测量，等待测量结果稳定后记录数据。
6. 若需要连续测量多个样品，应在测量完一个样品后及时清洗样品容器，避免样品残留影响下一次测量。
7. 测量完成后，关闭浊度计电源，清洁浊度计表面并将其妥善存放。
五、数据处理1. 根据浊度计的测量结果，可以得到样品中悬浮颗粒的浓度值。
2. 若需要进行数据分析或者比较，应注意使用相同的测量条件和参数设置。
六、维护与保养1. 定期检查浊度计的外观和各个部件，如有损坏或者松动应及时修理或者更换。
2. 定期校准浊度计，确保测量结果的准确性。
3. 定期清洁浊度计的测量槽和样品容器，避免样品残留对测量结果的影响。
4. 避免浊度计长期暴露在高温、潮湿或者恶劣环境中，以免影响仪器性能。
七、安全注意事项1. 在操作浊度计时应佩戴适当的个人防护设备，如实验手套和护目镜。
2. 避免将样品倒入浊度计内部，以免损坏仪器。
3. 注意浊度计的使用环境，避免接触腐蚀性物质或者易燃易爆物品。
4. 在测量过程中，避免触摸浊度计的光源和光电元件，以免影响测量结果。
濁度檢測儀使用說明書使用之前請仔細閱讀說明書！在线浊度仪一、测量原理ZD 系列浊度测量仪，中、低浊度范围内（小于10NTU 为低浊度，11-100NTU 为中浊度，大于100NTU 为高浊度）采用90°散射光原理。
光路原理如下图：Io ——入射光 It ——透射光 Is ——散射光 D ——溶液浑浊度一束特定光谱的平行光通过溶液时，一部分被吸收和散射，一部分透过溶液。
与入射光成90°方向的散射光的强度符合雷莱公式：Is=KNV 2Io入4Io ——入射光强度 Is ——散射光强度 N ——单位溶液微粒数 V ——微粒体积 入——入射光波长 K ——系数在入射光恒定的条件下，在一定浊度范围内，散射光强度和溶液的浑浊度成正比。
上式可整理改写为：Is =K ´N（K ´表示常数）Io根据这一公式，我们可以通过测定水样中微粒的散射光强度来测量水样的浑浊度。
这是本产品的基本测量原理。
DZ 系列浊度仪高浊度测量采用的是散射和透射结合型原理。
二、基本电路方框图散射光结构仪器工作原理图透射光结构仪器工作原理图光电传感器由光源、透镜、光电元件等组成，当光线通过被测液样时，与入射光成90°方向的散射光作用于光电元件，产生了随浊度变化的电信号，该信号与基准信号一起送入信号处理器。
信号处理器以集成电路为核心，构成性能稳定的电子线路，对信号进行放大、滤波、运算、补偿等处理，使其在整个测量范围内与被测液样的浊度成线性关系。
稳压电源由变压器、整流器、滤波器、稳压模块等组成，将200伏至240伏范围内变化的交流电变换成仪器所需要的直流工作电压。
三、结构图1、浊度传感器2、进水口3、出水口4、溢流口5、排气口6、电源220伏7、信号输出8、校准电位器9、浊度显示仪表10、信号输出11、浊度显示面板1 2、挂钩 13、电源220伏浊度传感器是本仪器的关键部位，内装光电转换器件、集成电路板、不锈钢水箱等，对其更加爱护和保养。
浊度计操作规程一、引言浊度计是一种用于测量液体中悬浮物浓度的仪器，广泛应用于水处理、环境监测、制药等领域。
为了保证测量结果的准确性和可靠性，制定本操作规程，明确浊度计的操作步骤和注意事项。
二、仪器准备1. 确保浊度计处于水平位置，并连接好电源。
2. 检查浊度计的光源和光电探测器是否清洁，如有污垢应及时清理。
3. 准备好标准样品和待测样品。
三、操作步骤1. 打开浊度计电源，并等待仪器启动。
2. 根据测量要求选择合适的测量范围。
一般情况下，从小范围开始逐渐增大，以保证测量结果的准确性。
3. 将标准样品倒入浊度计测量池中，确保液面平整且无气泡。
4. 调节浊度计的零点，使测量结果为零。
5. 将待测样品倒入测量池中，同样要保证液面平整且无气泡。
6. 等待一段时间，直到浊度计稳定显示测量结果。
7. 记录测量结果，并将测量池清洗干净，以备下次使用。
四、注意事项1. 操作前应仔细阅读浊度计的使用说明书，了解仪器的性能和使用方法。
2. 操作时应佩戴手套，避免直接接触待测样品，以防止污染。
3. 测量池应保持清洁，避免污染对测量结果的影响。
4. 操作过程中应注意避免震动和光线干扰，以免影响测量结果的准确性。
5. 测量结束后应及时关闭浊度计电源，并将仪器清洗干净，以延长仪器的使用寿命。
6. 定期对浊度计进行校准和维护，确保测量结果的准确性和可靠性。
五、数据处理1. 根据测量结果计算出浊度值，并进行记录。
2. 对测量结果进行分析和比较，以判断样品的浊度水平是否符合要求。
3. 如有需要，可以进行进一步的数据处理和统计。
六、安全注意事项1. 使用浊度计时应注意电源安全，避免触电事故的发生。
2. 操作过程中应注意防护措施，避免溅洒样品导致伤害。
3. 如有异常情况或故障发生，应立即停止使用并通知维修人员进行处理。
七、总结本操作规程详细介绍了浊度计的操作步骤和注意事项，希望能够帮助操作人员正确、安全地使用浊度计进行测量。
在操作过程中，应严格按照规程要求进行操作，确保测量结果的准确性和可靠性。
使用浊度计安全操作规程范本浊度计是一种常用的实验设备，用于测量液体中的悬浮物质浓度。
在使用浊度计时，必须遵循一定的操作规程，以确保操作的安全性和准确性。
以下是浊度计的安全操作规程范本，详情如下：1. 实验前准备在进行浊度计实验之前，必须进行充分的准备工作。
首先，检查浊度计是否完好无损，是否有任何损坏或松动的零件。
其次，检查测量液体的容器和材料是否干净，并确保测量液体的质量符合实验要求。
在准备工作完成后，将浊度计放在平稳的工作台上，确保工作台平稳牢固，以避免仪器摇晃和倾倒。
2. 仪器操作2.1 开启仪器将浊度计的电源线插入稳定的电源插座中。
按下开关按钮，打开浊度计的电源。
在开启过程中，注意观察仪器的指示灯和显示屏，确保仪器能正常工作。
2.2 校准仪器在使用之前，必须对浊度计进行校准。
根据仪器的使用说明书，进行校准操作。
在校准过程中，要精确调整仪器上的控制按钮和旋钮，确保仪器的准确度和稳定性。
校准完成后，确保校准样品干净无杂质。
2.3 处理样品将待测液体样品倒入测量容器中，注意避免外界杂质进入样品中。
倒液过程中，要轻拿轻放，以避免溅出或溢出。
在处理样品时，要按照实验要求和操作步骤进行，并确保样品的量足够进行测量。
2.4 测量操作将装有样品的容器放置在浊度计的适当位置，并确保容器稳定。
根据仪器的使用说明，选择合适的测量范围和参数设置。
开始测量后，等待仪器的响应和显示结果，确保数据的稳定和准确。
在测量过程中，要避免容器晃动和振动，以防干扰测量结果。
3. 仪器的维护与清洁使用浊度计后，必须进行仪器的维护和清洁工作，以保证仪器的性能和寿命。
3.1 关闭仪器在使用完浊度计后，按下仪器的关闭按钮，关闭电源。
等待仪器的指示灯和显示屏完全熄灭后，断开电源线与电源插座的连接。
3.2 清除浊度计使用干净的软布或纸巾轻轻擦拭浊度计的外壳和显示屏，确保无灰尘和污渍。
对于测量容器和配件，应及时清洁并彻底干燥，以免杂质影响下次实验的准确性。
浊度计操作规程浊度计操作规程一、浊度计简介浊度计是一种用于测量水中浑浊度的仪器，它通过发射光束并测量光线散射来确定水中的浑浊度。
浑浊度通常是指水中悬浮颗粒的浓度，可以用来反映水质清澈程度和颗粒物的含量。
浊度计广泛应用于水处理、环境监测、生物制药等领域。
二、浊度计操作前的准备1. 检查浊度计的外观是否完好无损，有无异物或灰尘；2. 确保浊度计仪器内部没有水分或湿度，避免损坏仪器；3. 检查测量单元和测量室是否完好并清洁。
三、浊度计的操作步骤1. 打开仪器电源，等待浊度计启动完成；2. 将待测水样倒入测量器皿中，倒入量可根据需要进行调节；3. 轻轻搅拌水样，确保悬浮颗粒充分分散；4. 将测量器皿放入浊度计的测量室，确保器皿完全与测量室接触，避免空气产生散射；5. 关闭测量室盖子，并按下开始测量的按钮，仪器开始进行浊度测量；6. 等待一段时间（通常几秒到几分钟不等），测量完成后读取浊度值；7. 将待测水样倒掉，清洁测量器皿并备用。
四、注意事项1. 需要保持室内光线稳定，避免外部光线干扰测量结果；2. 在测量过程中，应尽量避免仪器受到震动或颠倒，以免影响测量结果；3. 测量前应确保水样搅拌均匀，排除气泡等异物的影响；4. 涉及到多次测量的场景，应保证每次测量的待测水样具有相同的搅拌程度和浓度；5. 测量室、测量器皿等部件应定期清洗和保养，以确保测量精度；6. 操作过程中要小心谨慎，防止磕碰和摔落测量仪器。
五、仪器维护和保养1. 测量室和测量器皿应定期清洗，避免残留物影响测量结果；2. 定期校准浊度计，确保测量结果的准确性；3. 注意保护仪器的光源，避免灰尘和水分进入，影响光源的亮度；4. 仪器长时间不使用时，应切断电源，并做好防尘、防潮等措施；5. 仪器发生故障时，应及时找专业人员维修，切勿自行拆解维修。
总结：浊度计是用于测量水中浑浊度的仪器，操作规程的正确执行是保证测量结果准确的关键。
操作前的准备、仪器的正确操作步骤、注意事项的遵守以及仪器的维护和保养都是影响测量结果准确性的关键因素。

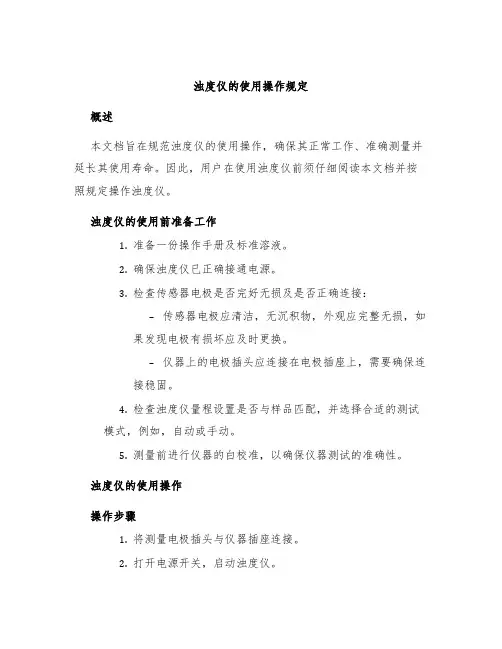

浊度仪的使用操作规定概述本文档旨在规范浊度仪的使用操作，确保其正常工作、准确测量并延长其使用寿命。
因此，用户在使用浊度仪前须仔细阅读本文档并按照规定操作浊度仪。
浊度仪的使用前准备工作1.准备一份操作手册及标准溶液。
2.确保浊度仪已正确接通电源。
3.检查传感器电极是否完好无损及是否正确连接：–传感器电极应清洁，无沉积物，外观应完整无损，如果发现电极有损坏应及时更换。
–仪器上的电极插头应连接在电极插座上，需要确保连接稳固。
4.检查浊度仪量程设置是否与样品匹配，并选择合适的测试模式，例如，自动或手动。
5.测量前进行仪器的白校准，以确保仪器测试的准确性。
浊度仪的使用操作操作步骤1.将测量电极插头与仪器插座连接。
2.打开电源开关，启动浊度仪。
3.选择需要的测量模式及范围，并进行电极校准。
4.取出测量样品，使用样品干净的棉布或纸巾轻轻擦拭样品表面，而后将样品注入到电极中心处，放置至少5秒钟使浊度仪稳定。
5.如果使用了带有小粒子的样品，需要使用样品处理过滤器将样品过滤以确保测量的准确性。
6.等待仪器稳定，读数后记录结果，应记录数据、日期、时间以及测试人员等信息。
7.如需进行下一个样品的测量，请清洗测量电极、并依照以上步骤进行测量。
测量前注意事项1.选择测量模式时应根据样品的性质选择自动或手动模式。
2.样品在加入电极中心处时，应尽量减少样品波动和气泡的生成。
3.在使用过程中，避免测量物体表面直射光线，以避免干扰测量结果。
4.测量时尽量避免仪器拿取位置移动，以免影响测量结果。
5.待每次测量结束，应该恰当的关闭仪器电源。
测量后注意事项1.测量结束后，应及时清洗测量电极。
将测量电极擦干，并在电极表面涂上清洁液体以保证其长期保存，以减少电极损坏的可能性。
2.常规对浊度仪进行外部清洁。
3.对于仪器本身故障，请及时联系专业的仪器修理工程师进行检查、维修或更换。
浊度仪的注意事项1.使用前应先阅读使用手册，确保用法正确。
2.不能使用浓度过高的溶液或沉积物较多的样品进行测试，否则会损坏传感器电极。

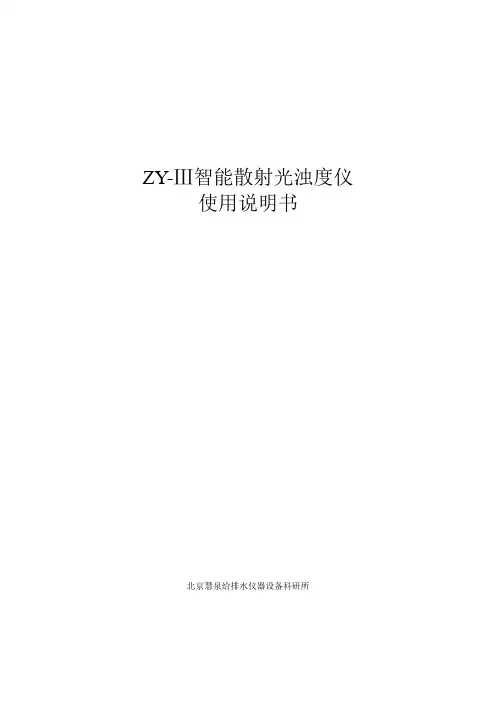

ZY-Ⅲ智能散射光浊度仪使用说明书北京慧泉给排水仪器设备科研所ZY-Ⅲ智能散射光浊度仪使用说明书ZY-Ⅲ智能浊度仪采用散射光原理，其标定溶液采用国际普遍采用的福尔马肼标准溶液。
它是精密、智能化仪器，测量浊度线性好，操作方便，样瓶即放、浊度即现，可称傻瓜式浊度仪。
经中国预防医学科学院监测所检测，结论是：“该仪器测定数值准确、可靠，与美国同类仪器进行同步测定，测定结果基本一致。
”·仪器测量范围为三档：0-2.00；0-20.0；0-200NTU ，三档之间可在测量中自动转换。
·采用数字方法校准零点和标定精度，一旦调好可永久保存。
·仪器有自动跟踪零点的功能，上电即可使用。
·可根据用户要求安装微型打印机，可随时打印浊度值和测量时的日期、时间。
使用环境温度5-40℃，相对湿度< 85%。
本仪器适用于自来水厂、中水处理厂、游泳池水回用、食品饮料行业等。
是水试验室必备仪器。
一、仪器介绍二、操作为使叙述简便，将5个按健做如下标号： 1、接通电源，打开面板上的电源开关，仪器在进行数秒钟的“零点跟踪”后，即可使用。
一般不需要繁复的校准，即开即用，这是本仪器的特点。
上电“零点跟踪”时，显示屏左边显示空气零值（也可称做无标样实时零点值），右边上部显示跟踪过程的取值，下部显示标准空气零值。
强调说明：为使“零点跟踪”正确进行，仪器上电时必须将样品池空置，并盖好池盖，如不能按规定做，会带来测量误差。
跟踪完成后，显示屏右边显示实时日期和显示屏左边显示屏右边 电源开关 按键样品池 池盖时间，操作者可进行测量。
仪器在使用过程中，会自动跟踪零点，以保证测量的精度。
2、在以下特殊情况下，如换灯泡、仪器累计误差增大等，需自行校准仪器。
校准仪器应按如下步骤进行：○1解锁。
按住4#键不动，5~6秒钟后，显示屏时钟的冒号由1秒闪动一次变为快速闪动，表明键盘已解锁。
○2校准。
键盘解锁后，按动2#键一次，显示屏右边下行显示00XXYY，其中，ⅹⅹ表示调零粗调电位器值，YY表示调零细调电位器值。
水质浊度计使用方法说明书一、产品概述水质浊度计是一种用于测量水体浊度的仪器。
浊度是指水中悬浮颗粒物的浓度，是评估水质清澈程度的重要指标。
本产品具有测量快速、准确度高等特点，适用于环境监测、水质评估、工业生产等多个领域。
二、产品结构和外观水质浊度计主要由仪器主体和显示屏组成。
仪器主体具有测量窗口，内部装有浊度测量模块和数据处理模块。
显示屏可以显示测量结果和其他相关信息。
三、使用前准备1. 确保水质浊度计电量充足，如电池电量不足应及时更换。
2. 清洁测量窗口，确保表面干净无污染物。
3. 打开仪器主体开关，并等待仪器启动完成。
四、测量操作步骤1. 将水质浊度计测量窗口放入待测水体中，确保与水体充分接触。
2. 点击显示屏上的测量按钮，开始自动测量。
3. 等待测量完成，显示屏将显示出浊度数值和测量结果。
4. 按需保存数据或进行其他操作。
五、注意事项1. 使用时请确保仪器主体与水体充分接触，以保证测量的准确性。
2. 测量过程中，请勿移动或震动测量仪器，避免测量结果受到干扰。
3. 使用后请及时清洁测量窗口，防止残留污染物对下次测量的影响。
4. 请勿将水质浊度计暴露在极高或极低温度环境中，以免损坏仪器。
5. 如发现仪器异常情况，请及时联系售后服务。
六、维护与保养1. 定期清洁测量窗口，可使用干净的软布轻轻擦拭。
2. 长时间不使用时，建议关闭电源并储存于干燥通风的环境中。
3. 如需更换电池，请参照产品说明书进行操作。
七、故障排除1. 若测量结果出现异常，请检查测量窗口是否干净，并确保测量操作正确。
2. 如仍无法解决问题，请联系售后服务。
八、技术规格1. 测量范围：0-1000 NTU（浊度单位）2. 测量精度：±2% FS3. 工作温度：5-40°C4. 供电方式：内置电池，可连续工作10小时5. 产品尺寸：XXmm × XXmm × XXmm6. 产品重量：XXg注：NTU为浊度单位，FS为满量程。

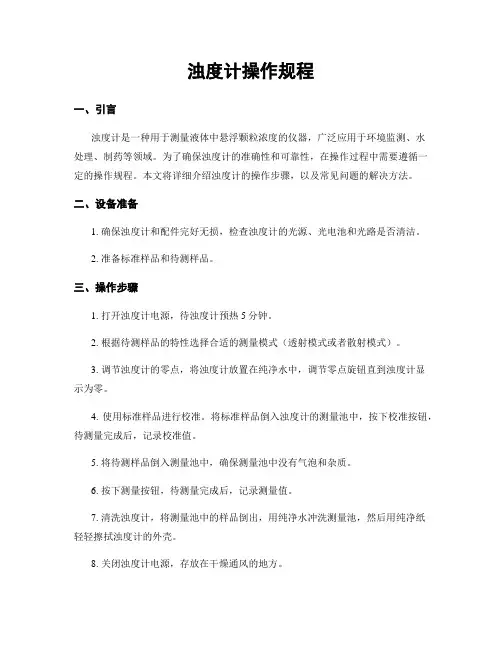

浊度计操作规程一、引言浊度计是一种用于测量液体中悬浮颗粒浓度的仪器。
本操作规程旨在规范浊度计的正确使用方法，确保测量结果的准确性和可靠性。
二、仪器准备1. 检查浊度计的外观是否完好，如有损坏或松动的部件应及时修复或更换。
2. 根据测量要求选择合适的浊度计，确保其测量范围和精度满足实验需求。
3. 将浊度计放置在平稳的台面上，确保其稳定性。
三、浊度计的校准1. 打开浊度计电源开关，等待仪器启动。
2. 进入校准模式，按照仪器说明书的指导进行校准操作。
校准时应使用标准浊度液进行比对，确保仪器的准确性。
3. 校准完成后，退出校准模式，仪器进入测量模式。
四、测量操作1. 准备待测液体样品，确保样品容器干净无杂质，并根据实验要求选择合适的容器。
2. 将样品倒入容器中，注意不要溅出液体。
3. 将浊度计的探头轻轻插入样品中，确保探头完全浸入液体中，并避免接触容器壁或底部。
4. 等待浊度计稳定显示测量结果，记录下测量值。
5. 若需要多次测量，每次测量前应将探头清洗干净，避免样品残留影响测量结果。
五、数据处理1. 根据实验要求，对测得的浊度值进行必要的数据处理，如平均值计算、标准差分析等。
2. 将处理后的数据整理并记录在实验报告或记录表中。
六、仪器维护1. 每次使用后，应将浊度计探头清洗干净，并用干净的软布擦拭仪器表面。
2. 定期对浊度计进行维护和保养，如更换灯泡、清洁光路等。
3. 若发现仪器故障或异常，应及时联系维修人员进行检修。
七、安全注意事项1. 使用浊度计时，应注意防止溅出液体造成伤害，避免接触到有毒或腐蚀性液体。
2. 在操作过程中，应注意避免将仪器探头接触到硬物或尖锐物体，以免损坏探头。
3. 在进行校准和维护时，应切断电源并遵循相关操作规程，确保人身安全。
八、附录本操作规程适用于常见型号的浊度计操作，如有特殊型号或要求，应参考相应的仪器说明书。
以上是对浊度计操作规程的详细描述，通过按照规程的要求进行操作，可以确保浊度计的准确测量和可靠性。
浊度计操作规程一、引言浊度计是一种用于测量液体中悬浮颗粒的浓度的仪器。
本操作规程旨在确保正确操作浊度计，并保证测量结果的准确性和可靠性。
二、仪器准备1. 确保浊度计处于稳定的工作环境中，远离振动和电磁干扰。
2. 检查浊度计的电源线是否连接稳固，并确保电源供应正常。
3. 清洁浊度计的测量窗口，使用干净柔软的布擦拭，避免刮伤。
4. 检查浊度计的标定是否有效，如有需要，进行重新标定。
三、操作步骤1. 打开浊度计的电源开关，并等待仪器预热。
2. 根据需要选择合适的测量模式，如透射模式或散射模式。
3. 使用样品容器将待测样品放入浊度计中，确保样品液位不超过测量窗口。
4. 关闭样品容器的盖子，确保样品与外界光线隔离。
5. 在浊度计的控制面板上选择合适的测量参数，如波长、测量时间等。
6. 点击开始测量按钮，浊度计将开始对样品进行测量。
7. 等待测量过程完成，并记录测量结果。
8. 如果需要，可以进行多次测量并取平均值以提高测量的准确性。
9. 在完成测量后，关闭浊度计的电源开关，将样品容器从浊度计中取出。
10. 清洁样品容器，确保下次使用时无污染。
四、注意事项1. 在操作浊度计时，避免触摸测量窗口，以免污染或刮伤。
2. 避免使用带有颗粒物质的样品，以免损坏测量窗口。
3. 在测量过程中，避免移动或震动浊度计，以确保测量结果的准确性。
4. 定期校准浊度计，以保证测量结果的可靠性。
5. 注意浊度计的维护和保养，定期清洁仪器以确保其正常工作。
五、数据记录与分析1. 将测量结果记录在指定的数据表格中，包括样品编号、测量时间、测量参数等信息。
2. 对测量结果进行分析，并根据需要进行统计和图表绘制。
3. 如有需要，可以进行数据处理和比较分析，以得出结论或进行进一步研究。
六、故障排除1. 如果浊度计无法正常启动或显示异常，请检查电源连接和电源供应是否正常。
2. 如果测量结果异常或不稳定，请检查样品容器是否干净，是否有污染物质。
3. 如果浊度计无法进行测量，请检查测量参数设置是否正确。
第一章概述7801是我公司新一代全中文微机型高档仪表，带自动清洗功能，具有全中文显示、中文菜单式操作、全智能、多功能、测量性能高、环境适应性强等特点。
可广泛用于污水处理厂、自来水厂、电厂、河流检测等对各种水样的浊度值做精确测量。
1.1基本功能及特点记事本功能：忠实记录仪表的操作使用情况和报警的发生时间,便于管理。
历史曲线和数字记录仪功能：二次表每隔5分钟自动存储一次测量数据,可连续存储一个月的浊度。
在一屏上同时提供"历史曲线"显示和"定时定点"查询两种方式,"历史曲线"从总体上反映水质的变化趋势和过程,有利于发现问题和解决问题。
"定时定点"功能将得到特定点、特定时间的被测浊度。
数字时钟功能：显示当前的时间,为数字记录仪功能提供时间基准。
背光功能：可在光线昏暗或彻底没光亮的环境下使用，根据温度变化，自动调节对比度到最清晰，以符合个人的习惯。
防程序飞死：看门狗程序确保仪表不会死机，这是在线式仪表的基本要求。
输出电流设置与检查功能：手动电流源功能,可检查和任意设定输出电流值,方便检测记录仪和下位机。
全智能化：7801中文在线浊度计采用高精度AD转换和单片机微处理技术，能完成浊度测量、量程自动转换、仪表自检等多种功能。
高可靠性：元器件集成到一块线路板上, 没有了复杂的功能开关、调节旋钮和电位器。
抗干扰能力强：电流输出采用光电耦合隔离技术，抗干扰能力强，实现远传。
具有良好的电磁兼容性。
防水防尘设计：防护等级IP65，适宜户外使用。
RS485通讯接口：可方便联入计算机进行监测和通讯。
全中文显示,界面友好：采用高分辨度的点阵图型液晶显示模块,所有的数据、状态和操作提示都是中文显示,完全没有厂家自己定义的符号或代码。
简单的菜单结构，文本式的人表对话：与传统的仪表相比,7801功能增加了很多,由于采用了分门别类的菜单结构,类似微机的操作方法,使用起来更清晰、方便。
不必记忆操作步骤和操作顺序,可以不用说明书,按照屏幕上的提示就可操作。
多参数同时显示：在一屏上同时显示浊度、输出电流、时间和状态。
主显示以10x10mm 规格显示浊度值：醒目、可视距离远;3个副显示以5x5的规格显示输出电流、状态、星期、年月日和时分秒,以满足用户的不同使用习惯和提供二次表的时间基准。
1.2 浊度定义及重要性浊度，即水的浑浊程度，它是水中的不溶性物质引起水的透明度降低的量度。
不溶性物质包括悬浮于水中的固体颗粒物（泥沙、腐蚀质、浮游藻类等）和胶体颗粒物。
根据不同的测量原理，浊度的单位有很多种表示方法，常见的有NTU、FTU、FAU和mg/L。
我国水质标准和规程中已采用NTU作为浊度单位，用来分析水中不溶性物质对光线透过时产生的散射光效应的程度。
浊度对于给水和工业水处理来说是都是一个至关重要的水质指标。
降低浊度的同时也降低了水中的细菌、大肠菌、病毒、隐孢子虫、铁、锰等。
研究表明，当水中浊度为2.5NTU 时，水中有机物去除了27.3%，浊度降至0.5NTU时，有机物去除了79.6%，浊度为0.1NTU 时，绝大多数有机物与以去除，致病微生物的含量也大大降低。
特别是对于自来水行业，浊度指标非常关键。
2007年颁布自来水标准要求饮用水出厂水要达到0.5NTU以下；很多水厂出厂水的内控浊度0.2NTU左右，上海自来水公司的出厂水浊度目前要求低于0.1NUT。
循环冷却水处理的补充水要求浊度在2～5NTU；除盐水处理的进水浊度应小于3NTU。
因此，水中浊度的测量尤为必要。
在自来水厂滤前、滤后、沉淀和出厂水监测，市政管网水质监测；工业过程水质监测、循环冷却水、活性碳过滤器出水、膜过滤出水监测；污水处理厂的曝气池、二次沉淀池、浓缩池、消化池等场合，都要进行浊度的监测。
浊度有一些基本概念：1.浊度是一个光学效应单位，浊度检测器安装在与入射光成为90度的位置。
检测的是水中粒子在90度的散射光。
它和以往的mg/L等重量浓度比单位是没有量纲转换关系的。
2．最纯净的水也是有浊度的，理想水的浊度大概在0.01-0.012NTU。
3．浊度的另外一个重要概念是：浊度在0-40NTU之间是线性的。
所以，在这个范围内仅仅需要一点校正就可以了。
目前的在线浊度仪和实验室主要采用USEPA方法180.1和ISO方法7027两种检测方法。
基本原理是由光源组件发出的一束入射光线照射到水中的悬浮颗粒上，颗粒向四周发出散射光，检测器检测与入射光成 90°角的散射光。
测量散射光比测量透射光的测量方法提高了分辨率度和重复性。
其中，自来水和污水应用中使用不同结构的浊度仪，自来水使用的是发出白炽光和红外光的光源，而污水则主要使用发出红外光的光源。
激光浊度仪主要应用在膜处理工艺中过滤膜状态监测、直饮水系统的浊度监测和自来水厂的出厂水超低量程浊度监测等。
第二章技术指标1、标准：DL/T 809-2002《水质－浊度的测定》；2、量程：(0～100)NTU、(0～500)NTU、(0～1000)NTU、(0～3000)NTU；不同量程配不同的传感器，请订货时指明测量量程；大于3000NTU请选择5901悬浮物(污泥)浓度计。
3、分辨率：0.001NTU；4、重复性：±2%。
；5、带自动清洗功能，清洗刮片与传感器一体式不需要外围元件；6、电流隔离输出： 4～20 mA（负载<750Ω）；7、输出电流误差：≤±1%FS；8、报警继电器：AC220V、7A；9、RS485通讯接口（选配）；10、电源：AC220V±22V ，50Hz±1Hz；可选配DC24±2.4V,1A供电；11、防护等级：IP65；12、时钟精度: ± 1分/月；13、数据存储量:1个月（1点/5分钟）；14、数据连续掉电保存时间:10年；15、外形尺寸：159（长）³159（宽）³138（深）mm；开孔尺寸：(138³138) mm；16、重量： 0.8kg ；17、工作条件：环境温度(0～60)℃相对湿度<85%；18、传感器安装方式：流通式或者沉入式；请订货时指明，不指明按流通式配置。
第三章仪器的安装3.1 开箱ZD-7801 中文在线浊度计由二次表和传感器两部分组成，测量量程用户可根据需要选购。
用户开箱时,请按装箱单核对仪器的数量、规格及附件，若数量不对或型号不符，请与厂家或销售商联系。
1、ZD-7801二次表一台2、XT-jk系列测量传感器一支3、使用说明书一本4、合格证一份5、附件 （根据安装条件配置） 一套。
备注：流通池型号：XT-jkl ，电极型号：XT-jk-100（0～100NTU ）,XT-jk-500（0～500NTU ）, XT-jk-3000（0～3000NTU ）。
3.2 二次表的尺寸与安装我们根据多年的现场安装和实践经验以及客户的建议，采用二次仪表的开启方式从右往左侧翻，解决了我们以前从上往下翻接线困难的问题, 是国内第一家采用这种开启方式的。
二次表为国际通用的标准机箱，采用全封闭式外壳。
可安装在远离现场的监控室，也可与测量池一起安装在现场。
所需连线从二次表的内部接线柱相接。
二次表的外形及开孔尺寸见下图：二次表有四种安装方式：开孔式、壁挂式、管道式、室外安装。
开孔式安装：控制柜面板上开(138*138)mm 孔，用出厂所配的不锈钢片卡子，通过两边侧面的卡槽固定在控制柜上。
壁挂式安装：先把二次仪表通过底座上的(89*89)mm 四个定位孔，固定在大于(159*159)mm 的平面板上，再把平面板固定到安装的地方。
管道式、室外安装：通过底座上的(89*89)mm 四个定位孔，固定二次仪表。
使用注意事项：1、接线：打开仪表时，先用螺丝刀拧松上盖的四颗螺钉,把上盖左边往上提，再从右往左边翻。
参照4.4节仪器的接线，线接好后，应让线留有一定的余量（便于下次打开机壳时线不被拉断），再拧紧PG13.5的防水圈。
2、取线：先拧松PG13.5的防水圈，再把线往里边塞（若安装时线在机壳里留有一定的余量就不用进行这一步）。
用螺丝刀拧松上盖的四颗螺钉,把上盖左边往上提，再从右往左边翻。
3.3 传感器的安装传感器通常有两种安装方式：沉入式、流通式。
一、XT-JK-100电极沉入式安装过程图如下：二、传感器采用流通式安装,适用于软硬管连接的水路。
进出水管的外径φ10。
第三步：套上白色塑料胶圈。
第四步：再套上黑色胶圈。
XT-JK-100电极流通式安装过程图如下：第五步：不锈钢内圈上套黑色胶圈后再套在电极上。
3.4 仪器的接线一、二次仪表AC220V 供电二、二次仪表DC24V 供电/******/ 按线路板上的标注接线。
千万不要把DC24V 供电接成AC220V 供电。
注：1、24V 供电电源：DC24V ，1A 。
2、DC24V 供电与上位机（PLC 、DCS ）连接只接三根线，分别是：DC24V 正, 4～20mA 电流负极与DC24V 地共用一根线，4～20mA 电流正极，通称三线制。
第四章仪器的使用4.1 功能键操作说明7801中文在线浊度计，选用带背光的192³ 64点阵图形式液晶显示屏，实现了图形和中文的显示。
面板上有七个触摸式按键，说明如下：4.2 测量状态与显示仪表通电完成自检后，自动进入测量状态，显示如下：浊度值为主显示,尺寸为10³10mm，输出电流、状态、星期、年月日和时分秒为副显示,尺寸为5³5mm。
状态提示行可根据实际情况显示以下信息：①正常②高限报警③低限报警。
除了“正常”外，其余的均以闪烁方式显示，以提醒用户注意。
菜单的超时退出：按下“菜单”键，将进入主菜单。
一旦进入主菜单后，每按一次键后，内部定时器将启动计时，超过3分钟没有操作就将自动退回到测量状态，避免因操作不慎，使用完后没有退到测量态，造成较长时间不能进行测量。
4.3 输入与修改密码为了避免无关人员的误操作，在进入某些会影响仪表运行的菜单项如：参数设置、量程设置、手动电流源、系统维护和标定菜单时，首先要求输入密码，经仪表系统检验正确后才允许进入。
而对仪表运行无影响的操作，如历史数据和参数显示等，则不需要输入密码。
密码输入界面如下：Array本系统只有一个密码，出厂初始密码为7801。
在密码输入界面内，按增加或减少输入的密码数值，按另外两个方向键均可以使输入的密码数值变回7801。
按退出键，退回上一级菜单，按“确定”键，系统自动进行密码核对。
若密码正确，即可自动进入下一级菜单；密码错误，将提示用户密码错误，三秒钟后将自动退回到上一级菜单。
若想修改密码，则选择“维护”菜单项中的“修改密码”子菜单。
