金刚石薄膜技术及其应用金刚石是一种硬度极高的天然矿物，于20世纪60年代起被学界广泛研究。

随着材料科学技术的不断进步，金刚石薄膜技术也逐渐成为研究的热点之一。

本文将从金刚石薄膜技术的原理、制备方法及其应用的方面进行阐述。

一、金刚石薄膜技术原理金刚石薄膜技术主要利用化学气相沉积（CVD）的方式在基材表面生长金刚石薄膜。

这种方法通常需要高温（在800℃以上）和高气压的气氛下进行，需要一些特殊的条件。

CVD是一种利用热分解气体在表面形成固体物质的工艺。

在CVD法生长金刚石薄膜的过程中，应先将气流中的气体分离出不含杂质、单质态的纯氢气，在高温下将氢气还原出单质氢原子，在这些氢原子的作用下，金刚石的碳原子就会在基材表面上生长。

二、金刚石薄膜技术制备方法金刚石薄膜的制备方法主要分为两大类：基于低压CVD技术和基于高压CVD技术。

基于低压CVD技术中，使用的气体通常是甲烷和氢气的混合物，在真空条件下进行反应。

将这些气体通过高温反应炉，使得甲烷分解成纯碳离子。

碳离子被氢气还原后，随后沉积在准备好的表面上，形成一层金刚石薄膜。

而基于高压CVD技术，则是在准备好的基板中，使用气压较高的气体进行反应。

这种方法通常能够得到更厚的金刚石薄膜。

三、金刚石薄膜技术的应用金刚石薄膜技术的应用场景非常广泛，以下将介绍一些典型的应用场景和案例：1. 电子技术领域金刚石薄膜是一个重要的电学材料，在电子技术领域有着广泛的应用价值。

例如，金刚石薄膜是一种优秀的绝缘材料，可以用于制造高性能半导体元件、纳米晶体管和高功率器件。

2. 机械工业领域由于金刚石薄膜极其硬度极高和耐磨性能强，在机械工业领域也有着广泛的应用价值。

例如，在高速切削和精细加工方面，金刚石薄膜的应用能够明显提高加工效率和加工精度。

另外，金刚石薄膜也可以用于制造高强度、高硬度的刀具和轴承零部件。

3. 生命科学领域除此之外，金刚石薄膜技术在生命科学领域也有另外一些应用场景。

例如，金刚石薄膜可以被用作人工眼视网膜和人工髋关节等器官的材料。

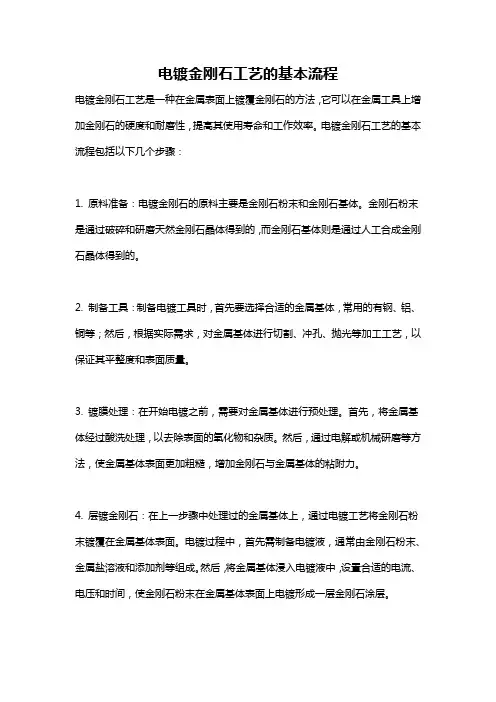

电镀金刚石工艺的基本流程电镀金刚石工艺是一种在金属表面上镀覆金刚石的方法，它可以在金属工具上增加金刚石的硬度和耐磨性，提高其使用寿命和工作效率。

电镀金刚石工艺的基本流程包括以下几个步骤：1. 原料准备：电镀金刚石的原料主要是金刚石粉末和金刚石基体。

金刚石粉末是通过破碎和研磨天然金刚石晶体得到的，而金刚石基体则是通过人工合成金刚石晶体得到的。

2. 制备工具：制备电镀工具时，首先要选择合适的金属基体，常用的有钢、铝、铜等；然后，根据实际需求，对金属基体进行切割、冲孔、抛光等加工工艺，以保证其平整度和表面质量。

3. 镀膜处理：在开始电镀之前，需要对金属基体进行预处理。

首先，将金属基体经过酸洗处理，以去除表面的氧化物和杂质。

然后，通过电解或机械研磨等方法，使金属基体表面更加粗糙，增加金刚石与金属基体的粘附力。

4. 层镀金刚石：在上一步骤中处理过的金属基体上，通过电镀工艺将金刚石粉末镀覆在金属基体表面。

电镀过程中，首先需制备电镀液，通常由金刚石粉末、金属盐溶液和添加剂等组成。

然后，将金属基体浸入电镀液中，设置合适的电流、电压和时间，使金刚石粉末在金属基体表面上电镀形成一层金刚石涂层。

5. 后处理：经过层镀的金刚石涂层还需要进行一系列的后处理工艺。

首先，将镀覆了金刚石的金属基体进行冷却，以使金刚石涂层固化。

然后，对固化后的金刚石涂层进行研磨和抛光处理，以提高其表面光洁度和一致性。

最后，通过质量检查，对金刚石涂层进行检验，并按照需要进行补镀或修复。

以上就是电镀金刚石工艺的基本流程。

这一工艺应用广泛，可以用于制造金刚石工具、切削工具、磨料工具等。

它不仅提高了工具的硬度和耐磨性，延长了工具的使用寿命，还提高了工作效率，减少了生产成本。

然而，电镀金刚石工艺也存在一些问题，如金刚石涂层与金属基体的结合力、镀层的厚度控制等方面仍需进一步研究和改进。

纳米晶盾镀膜

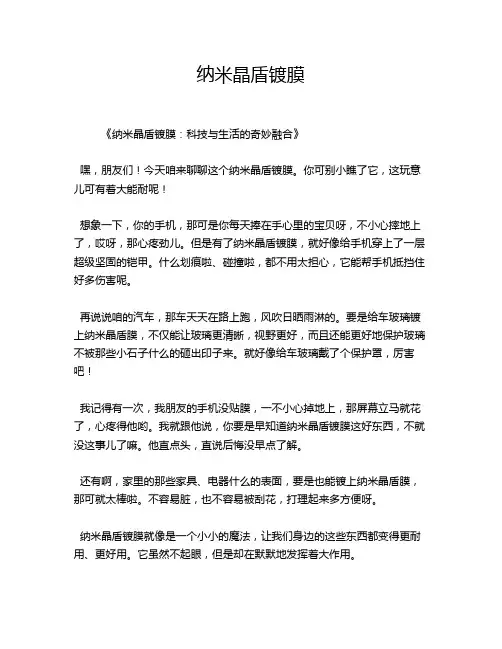

《纳米晶盾镀膜：科技与生活的奇妙融合》
嘿，朋友们！今天咱来聊聊这个纳米晶盾镀膜。

你可别小瞧了它，这玩意儿可有着大能耐呢！
想象一下，你的手机，那可是你每天捧在手心里的宝贝呀，不小心摔地上了，哎呀，那心疼劲儿。

但是有了纳米晶盾镀膜，就好像给手机穿上了一层超级坚固的铠甲。

什么划痕啦、碰撞啦，都不用太担心，它能帮手机抵挡住好多伤害呢。

再说说咱的汽车，那车天天在路上跑，风吹日晒雨淋的。

要是给车玻璃镀上纳米晶盾膜，不仅能让玻璃更清晰，视野更好，而且还能更好地保护玻璃不被那些小石子什么的砸出印子来。

就好像给车玻璃戴了个保护罩，厉害吧！
我记得有一次，我朋友的手机没贴膜，一不小心掉地上，那屏幕立马就花了，心疼得他哟。

我就跟他说，你要是早知道纳米晶盾镀膜这好东西，不就没这事儿了嘛。

他直点头，直说后悔没早点了解。

还有啊，家里的那些家具、电器什么的表面，要是也能镀上纳米晶盾膜，那可就太棒啦。

不容易脏，也不容易被刮花，打理起来多方便呀。

纳米晶盾镀膜就像是一个小小的魔法，让我们身边的这些东西都变得更耐用、更好用。

它虽然不起眼，但是却在默默地发挥着大作用。

就好比我们生活中的很多小细节，平时可能不注意，但是一旦注意到了，就会发现它们真的很重要。

纳米晶盾镀膜就是这样，你用上了，就会离不开它。

咱中国人不是常说嘛，“不积跬步无以至千里”，这纳米晶盾镀膜虽然只是小小的一步，但却能给我们的生活带来大大的改变。

所以呀，大家可别小看了它，赶紧去试试吧，让你的宝贝们都穿上这层神奇的“铠甲”，好好地保护它们！。

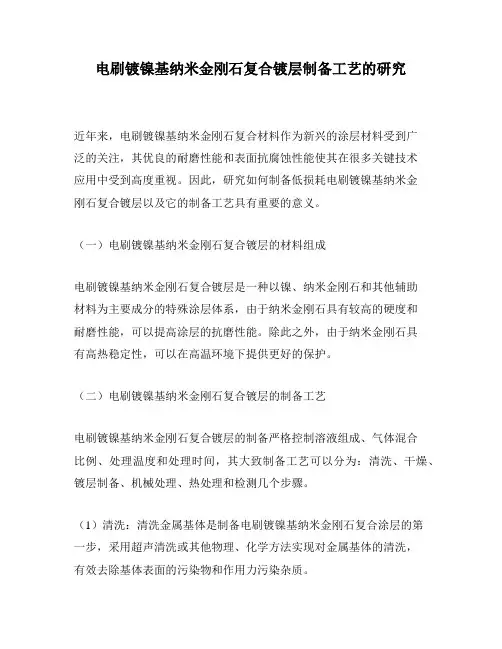

电刷镀镍基纳米金刚石复合镀层制备工艺的研究近年来，电刷镀镍基纳米金刚石复合材料作为新兴的涂层材料受到广泛的关注，其优良的耐磨性能和表面抗腐蚀性能使其在很多关键技术应用中受到高度重视。

因此，研究如何制备低损耗电刷镀镍基纳米金刚石复合镀层以及它的制备工艺具有重要的意义。

（一）电刷镀镍基纳米金刚石复合镀层的材料组成电刷镀镍基纳米金刚石复合镀层是一种以镍、纳米金刚石和其他辅助材料为主要成分的特殊涂层体系，由于纳米金刚石具有较高的硬度和耐磨性能，可以提高涂层的抗磨性能。

除此之外，由于纳米金刚石具有高热稳定性，可以在高温环境下提供更好的保护。

（二）电刷镀镍基纳米金刚石复合镀层的制备工艺电刷镀镍基纳米金刚石复合镀层的制备严格控制溶液组成、气体混合比例、处理温度和处理时间，其大致制备工艺可以分为：清洗、干燥、镀层制备、机械处理、热处理和检测几个步骤。

（1）清洗：清洗金属基体是制备电刷镀镍基纳米金刚石复合涂层的第一步，采用超声清洗或其他物理、化学方法实现对金属基体的清洗，有效去除基体表面的污染物和作用力污染杂质。

（2）干燥：金属基体清洗后，应尽快进行干燥处理，以免污垢粘附在基体表面影响涂层的质量。

（3）镀层制备：在温度、湿度、混合比例、分装密度等参数控制下，采用电刷镀技术制备出电刷镀镍基纳米金刚石复合镀层。

（4）机械处理：使用精密磨头精细磨削涂层表面，使表面平滑光洁，减少去模孔和把模痕，使镀层表面光洁度以及耐磨质量更加优良。

（5）热处理：将电刷镀镍基纳米金刚石复合镀层进行热处理，以改善镀层的性能，增强其耐磨性能和抗腐蚀性能。

（6）检测：最后，通过物理检测、电化学检测、扫描电子显微镜检测等方法，对电刷镀镍基纳米金刚石复合镀层进行全面检测，以保持高质量。

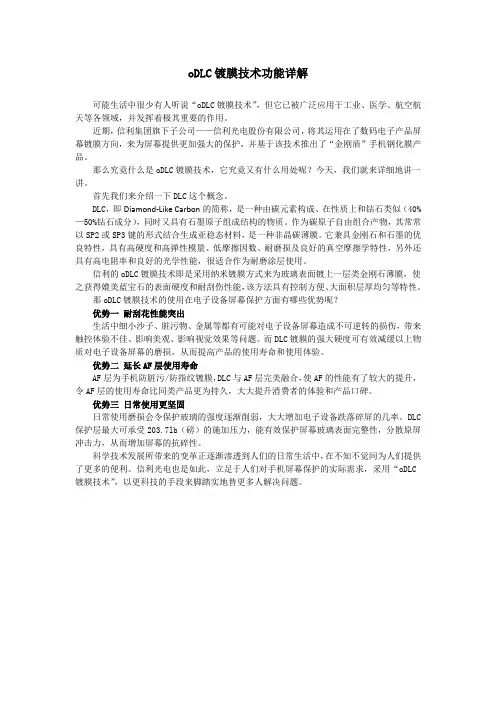

oDLC类金刚石镀膜技术知识介绍DLC（类金刚石薄膜）定义：类金刚石薄膜是近年兴起的一种以sp3和 sp2键的形式结合生成的亚稳态材料，兼具了金刚石和石墨的优良特性，而具有高硬度.高电阻率.良好光学性能以及优秀的摩擦学特性。

类金刚石薄膜通常又被人们称为DLC薄膜，是英文词汇Diamond Like Carbon的简称，它是一类性质近似于金刚石，具有高硬度.高电阻率.良好光学性能等，同时又具有自身独特摩擦学特性的非晶碳薄膜。

DLC薄膜性能机械性能：高硬度和高弹性模量、优异的耐磨性、低摩擦系数电学性能：表面电阻高化学惰性大光学性能：DLC膜在可见光区通常是吸收的，在红外去具有很高的透过率稳定性：亚稳态的材料、热稳定性很差，400摄氏度oDLC镀膜技术解析：oDLC镀膜技术，是指通过纳米镀膜技术将DLC(类金刚石薄膜)均匀地沉积于钢化玻璃或者物质表面，形成一层独特的保护膜。

借助类金刚石薄膜自身的高硬度优势提高钢化玻璃的表面硬度，改善其防刮抗压性能。

、oDLC镀膜技术的应用由于DLC类金刚石有着和金刚石几乎一样的性质，因此，它的产品被广泛应用到机械、电子、光学和医学等各个领域。

同时类金刚石膜有着比金刚石膜更高的新能价格比，所以相当广泛的领域内可以代替金刚石膜。

1、机械领域的应用①用于防止金属化学腐蚀和划伤方面②磁介质保护膜2、电子领域的应用①UISI芯片的BEOL互联结构的低K值的材料②碳膜和DLC薄膜交替出现的多层结构构造共振隧道效应的多量子阱结构3、光学领域的应用①塑料和聚碳酸酯等低熔点材料组成的光学透镜表面抗磨损保护层②DLC膜为性能极佳的发光材料之一：光学隙带范围宽，室温下光致发光和电致发光率都很高。

4、医学领域的应用①在人工心脏瓣膜的不锈钢或钛合金表面沉积DLC膜能同时满足机械性能、耐腐蚀性能和生物相溶性要求②人工关节承受的抗磨性简而言之，类金刚石膜由于其良好的性能和广泛的应用，正受到越来越多的关注，近段时间由信利光电推出的金刚盾钢化膜正式采用了oDLC镀膜技术。

第十三节 Tac非晶四面体金刚石（纳米金刚石镀膜）纳米金刚石镀膜，是一种源于太空技术的镀膜技术。

该技术生产的纳米级非晶金刚石薄膜最薄可以达到2纳米，金刚石结构SP3的含量超过80%。

这样的薄膜具有天然金刚石的许多优异特性：它生成的薄膜具有超硬、耐磨、高绝缘、高导热率、摩擦系数低、膜层均匀、致密度高、耐腐蚀和附着力高等特点，薄膜还具有无色透明，对材质的光学特性基本不产生影响。

摩擦系数是指两表面间的摩擦力和作用在其一表面上的垂直力之比值。

它是和表面的粗糙度有关，而和接触面积的大小无关。

依运动的性质，它可分为动摩擦系数和静摩擦系数。

滑动摩擦力是两物体相互接触发生相对滑动而产生的。

一、结构：非晶四面体二、成分：金刚石三、性能：1）硬度：8000HV2）摩擦系数：＜0.1，基材光洁度越高，摩擦系数越好，最高可达到0.001以内 (摩擦系数是一个系数，没有计量单位)；3）导热性：散热快；4）绝缘性：高；5）稳定性：耐腐蚀性好；6）镀膜温度：低温60 ℃；7）膜厚：0.1微米；四、与其它表面处理的效果对比：光洁度高、易脱模、寿命高；五、加工方式：1）镀膜是通过溅射的方式，依垂直的方向把金刚石镀到基材上的，垂直加工到的面效果更好；侧面加工出来的镀膜层会薄一些，若要把侧面加工的厚度后也达到0.1微米，就要多镀几次，但要把其它已OK的镀膜面遮挡起来，否则一直镀，镀膜层太厚会裂开；2）盲孔或窄槽位：加工到的径深比为1:1(加工到的深度为孔径的尺寸)；2）通孔：可以加工，但侧壁的厚度会薄一些，要多镀几次；4）退镀膜：是通过等离子退镀层，退的时长是加工的5倍左右；六、纳米金刚石镀膜的特性：1、高硬度，国内国际的多项测定表明，纳米压入仪测定的硬度达到80GPa（HV8000），经由纳米金刚石镀膜的工具及产品，硬度远远大于未经镀膜的；2、镀膜与基体的结合度极高，不会产生镀膜层脱落；3、摩擦系数低至0.092-0.105（对金属钢）；4、耐磨性能急速提高。

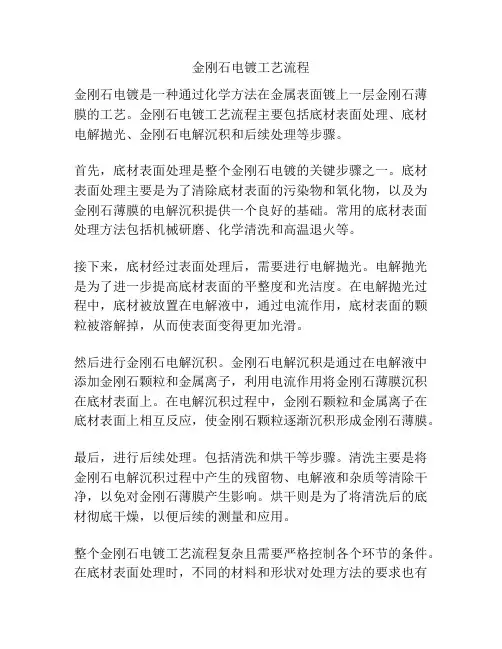

金刚石电镀工艺流程金刚石电镀是一种通过化学方法在金属表面镀上一层金刚石薄膜的工艺。

金刚石电镀工艺流程主要包括底材表面处理、底材电解抛光、金刚石电解沉积和后续处理等步骤。

首先，底材表面处理是整个金刚石电镀的关键步骤之一。

底材表面处理主要是为了清除底材表面的污染物和氧化物，以及为金刚石薄膜的电解沉积提供一个良好的基础。

常用的底材表面处理方法包括机械研磨、化学清洗和高温退火等。

接下来，底材经过表面处理后，需要进行电解抛光。

电解抛光是为了进一步提高底材表面的平整度和光洁度。

在电解抛光过程中，底材被放置在电解液中，通过电流作用，底材表面的颗粒被溶解掉，从而使表面变得更加光滑。

然后进行金刚石电解沉积。

金刚石电解沉积是通过在电解液中添加金刚石颗粒和金属离子，利用电流作用将金刚石薄膜沉积在底材表面上。

在电解沉积过程中，金刚石颗粒和金属离子在底材表面上相互反应，使金刚石颗粒逐渐沉积形成金刚石薄膜。

最后，进行后续处理。

包括清洗和烘干等步骤。

清洗主要是将金刚石电解沉积过程中产生的残留物、电解液和杂质等清除干净，以免对金刚石薄膜产生影响。

烘干则是为了将清洗后的底材彻底干燥，以便后续的测量和应用。

整个金刚石电镀工艺流程复杂且需要严格控制各个环节的条件。

在底材表面处理时，不同的材料和形状对处理方法的要求也有所不同，需要根据不同的具体情况进行调整。

在金刚石电解沉积过程中，电解液配方和电流密度等参数的控制也需要经验和技巧。

此外，后续处理的质量也对金刚石薄膜的最终质量有很大影响。

金刚石电镀工艺可以使金刚石薄膜与底材牢固结合，形成耐磨、耐腐蚀的金刚石复合材料。

这种材料在工业领域有广泛应用，例如切割工具、磨料工具和传感器等。

通过不断改进工艺流程，提高金刚石薄膜的质量和性能，金刚石电镀技术在未来的发展中将会发挥更大的作用。

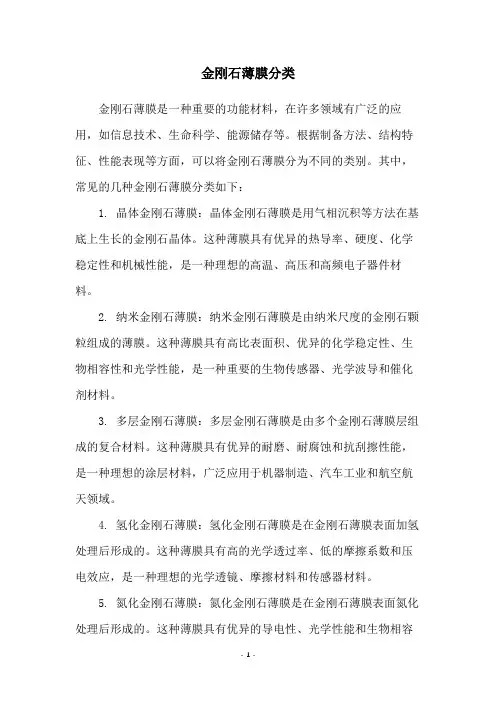

金刚石薄膜分类
金刚石薄膜是一种重要的功能材料，在许多领域有广泛的应用，如信息技术、生命科学、能源储存等。

根据制备方法、结构特征、性能表现等方面，可以将金刚石薄膜分为不同的类别。

其中，常见的几种金刚石薄膜分类如下：
1. 晶体金刚石薄膜：晶体金刚石薄膜是用气相沉积等方法在基底上生长的金刚石晶体。

这种薄膜具有优异的热导率、硬度、化学稳定性和机械性能，是一种理想的高温、高压和高频电子器件材料。

2. 纳米金刚石薄膜：纳米金刚石薄膜是由纳米尺度的金刚石颗粒组成的薄膜。

这种薄膜具有高比表面积、优异的化学稳定性、生物相容性和光学性能，是一种重要的生物传感器、光学波导和催化剂材料。

3. 多层金刚石薄膜：多层金刚石薄膜是由多个金刚石薄膜层组成的复合材料。

这种薄膜具有优异的耐磨、耐腐蚀和抗刮擦性能，是一种理想的涂层材料，广泛应用于机器制造、汽车工业和航空航天领域。

4. 氢化金刚石薄膜：氢化金刚石薄膜是在金刚石薄膜表面加氢处理后形成的。

这种薄膜具有高的光学透过率、低的摩擦系数和压电效应，是一种理想的光学透镜、摩擦材料和传感器材料。

5. 氮化金刚石薄膜：氮化金刚石薄膜是在金刚石薄膜表面氮化处理后形成的。

这种薄膜具有优异的导电性、光学性能和生物相容
性，是一种重要的半导体材料、生物传感器和光电器件材料。

以上就是金刚石薄膜的一些常见分类，不同类别的金刚石薄膜在不同领域具有广泛的应用前景和发展潜力。

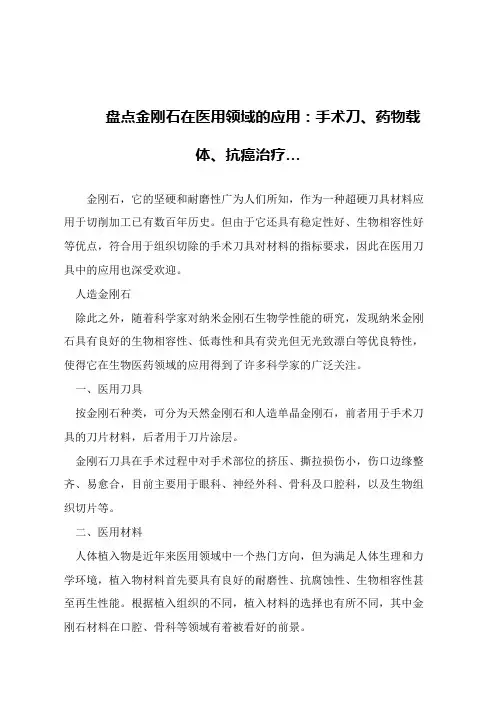

盘点金刚石在医用领域的应用：手术刀、药物载
体、抗癌治疗…
金刚石，它的坚硬和耐磨性广为人们所知，作为一种超硬刀具材料应用于切削加工已有数百年历史。

但由于它还具有稳定性好、生物相容性好等优点，符合用于组织切除的手术刀具对材料的指标要求，因此在医用刀具中的应用也深受欢迎。

 人造金刚石
 除此之外，随着科学家对纳米金刚石生物学性能的研究，发现纳米金刚石具有良好的生物相容性、低毒性和具有荧光但无光致漂白等优良特性，使得它在生物医药领域的应用得到了许多科学家的广泛关注。

 一、医用刀具
 按金刚石种类，可分为天然金刚石和人造单晶金刚石，前者用于手术刀具的刀片材料，后者用于刀片涂层。

 金刚石刀具在手术过程中对手术部位的挤压、撕拉损伤小，伤口边缘整齐、易愈合，目前主要用于眼科、神经外科、骨科及口腔科，以及生物组织切片等。

 二、医用材料
 人体植入物是近年来医用领域中一个热门方向，但为满足人体生理和力学环境，植入物材料首先要具有良好的耐磨性、抗腐蚀性、生物相容性甚至再生性能。

根据植入组织的不同，植入材料的选择也有所不同，其中金刚石材料在口腔、骨科等领域有着被看好的前景。
