电压表测量电压之惑

电压表测电压原理电压表是一种用于测量电路中电压的常用仪器。

在电子学和电工领域，我们经常需要测量电路中的电压，以确保电路正常工作。

而电压表作为一种常见的电子测量仪器，其测量原理和使用方法对于电子技术工作者来说是非常重要的。

首先，我们需要了解电压的概念。

电压是指电荷在电场中受到的力的大小，也可以理解为单位电荷所具有的能量。

在电路中，电压通常指电源的电压，它决定了电路中电子的流动方向和速度。

电压表的作用就是测量电路中的电压大小，以便我们了解电路的工作状态。

电压表测量电压的原理是基于电压表内部的电压测量元件，通常是电压表的表笔和内部电路。

当我们将电压表的表笔连接到电路中需要测量电压的两个点上时，电压表内部的电路会受到电路中的电压影响，从而显示出相应的电压数值。

在数字电压表中，这个数值会以数字的形式显示在屏幕上，而在模拟电压表中，电压值会通过指针的位置来表示。

在使用电压表时，我们需要注意一些问题。

首先，要选择合适的量程，即根据待测电压的范围选择电压表的量程。

如果选择的量程过小，就无法准确测量待测电压；如果选择的量程过大，就会降低电压表的测量精度。

其次，要正确连接电压表的表笔，通常红色表笔连接正极，黑色表笔连接负极。

最后，要注意电路中的电压是否有可能超出电压表的量程，以免损坏电压表。

除了测量直流电压外，电压表还可以用于测量交流电压。

在测量交流电压时，我们需要选择交流电压量程，并注意连接方式，通常需要选择交流电压量程，并将电压表的表笔正确连接到电路中。

总的来说，电压表测量电压的原理是基于电压表内部的电压测量元件，通过连接电路并选择合适的量程，我们可以准确地测量电路中的电压。

对于电子技术工作者来说，掌握电压表的使用方法和测量原理是非常重要的，它可以帮助我们确保电路正常工作，提高电子技术工作的效率和准确性。

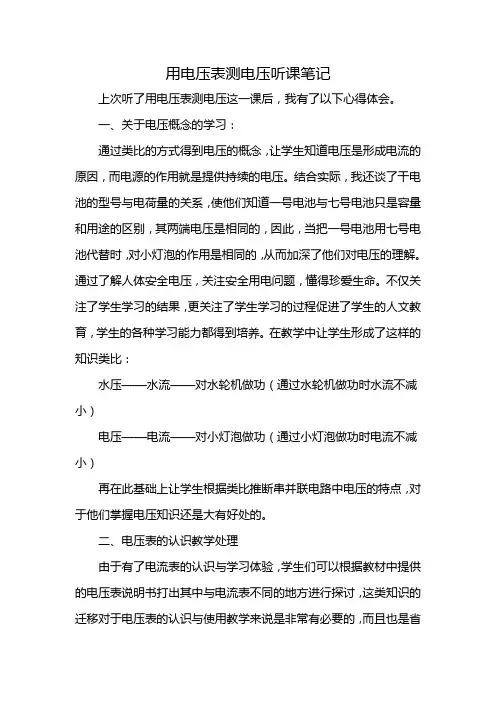

用电压表测电压听课笔记上次听了用电压表测电压这一课后，我有了以下心得体会。

一、关于电压概念的学习：通过类比的方式得到电压的概念，让学生知道电压是形成电流的原因，而电源的作用就是提供持续的电压。

结合实际，我还谈了干电池的型号与电荷量的关系，使他们知道一号电池与七号电池只是容量和用途的区别，其两端电压是相同的，因此，当把一号电池用七号电池代替时，对小灯泡的作用是相同的，从而加深了他们对电压的理解。

通过了解人体安全电压，关注安全用电问题，懂得珍爱生命。

不仅关注了学生学习的结果，更关注了学生学习的过程促进了学生的人文教育，学生的各种学习能力都得到培养。

在教学中让学生形成了这样的知识类比：水压——水流——对水轮机做功（通过水轮机做功时水流不减小）电压——电流——对小灯泡做功（通过小灯泡做功时电流不减小）再在此基础上让学生根据类比推断串并联电路中电压的特点，对于他们掌握电压知识还是大有好处的。

二、电压表的认识教学处理由于有了电流表的认识与学习体验，学生们可以根据教材中提供的电压表说明书打出其中与电流表不同的地方进行探讨，这类知识的迁移对于电压表的认识与使用教学来说是非常有必要的，而且也是省时省力的。

学生能够很容易找到他们量程不不是并能够正确读取电压表的刻度；他们能够同样看到“正入负出”的要求及“快速试触”选择量程的方法，教学中完全可以一带而过；当看到“电压表必须并联在被测电路的两端时”，展开了讨论：“为什么电压表需要与被测电路并联？其在电路中是否与电流表一样相当于导线？如果与被电路串联会出现什么后果？”为此，我在黑板上用实际电路让他们看到了电压表串联后的结果，并进一步告诉他们：电压表在电路中相当于开路，串联后会造成电路相当于被开路，用电器中几乎是没有电流的。

（问题1：为什么与用电器串联后灯泡不发光，电压表却测量了电源电压？）也就是说，电压表也可以直接测量电源电压而不会短路。

对此，学生通过实际操作得到了印证。

操作教案：如何用电压表测电压。

一、电压表的分类电压表按照其测量方式可以分为两类：模拟电压表和数字电压表。

1.模拟电压表：模拟电压表是使用指针来指示被测电压的大小的一种测量仪器。

它的量程分为多档，每档量程下都有彩圈和刻度，对应着电压表的指针和数字。

模拟电压表的优点是测量精度高，使用方便，不需要外接电源。

2.数字电压表：数字电压表则是利用数字显示屏来直接显示被测电压的大小的一种电器。

它的量程分为多档，每档是一个固定的数据范围。

数字电压表具有体积小、重量轻、易操作等优点，但是一般来说，数字电压表的测量精度比模拟电压表要低。

二、使用电压表测量电压的方法1.测量直流电压：首先确定所测电路的电压范围，在电压表上选择适当的量程档位。

然后将电压表的正、负两个探头接到电路的电源正负极上，读出表盘上的电压值。

2.测量交流电压：在测量交流电压时，要用电压表最高量程范围测量，测量时应该注意是测量电压峰值还是有效值。

在电压表中，常用的交流电压值是有效值。

因此，用电压表测量交流电压时，直接读表即可得出电压的有效值。

3.测量脉冲电压：对于脉冲电路，一般采用脉冲归零方式测量。

用电压表正负两极分别接在电路的正、负极上，使电路处于放电状态，然后用表面积扫描记录脉冲的波形和周期长度，从而求出脉冲电压的大小。

三、注意事项1.使用电压表时，应根据测量要求选择适当的电压表量程，以免因量程选错而损坏测量仪器。

2.在测量电路中，必须先断开电源，在将电压表的探头正确地连接到电路上，然后再开电源进行测量。

3.测量直流电压时，要注意电源的正负极，以免因连接错误造成测试结果错误。

4.在电路中测量电压时，要注意测试探头的接触状态，探头接触不良会影响测量精度。

使用电压表并不是十分的难，掌握了正确的操作方法和注意事项就可以顺利地完成电压测量。

但是，要想获得更加精确的测试结果，则还需要依靠自己的实践经验和技巧。

同时，不要忽略安全措施，确保操作电压表的过程中不发生任何安全事故，保护自身和周围的人员财产。

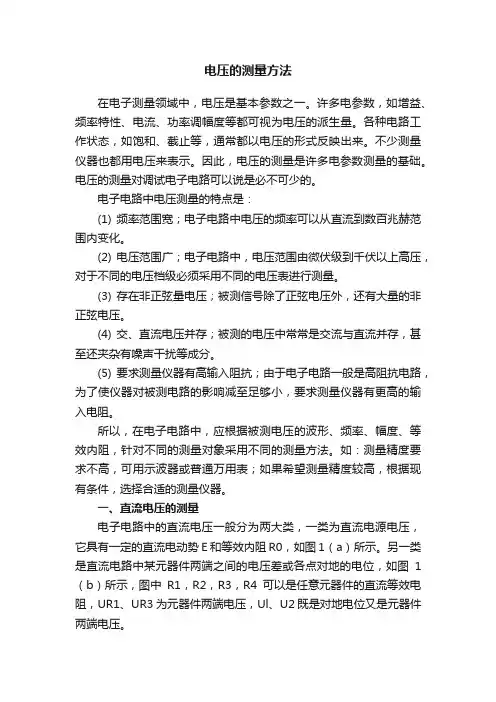

电压的测量方法在电子测量领域中，电压是基本参数之一。

许多电参数，如增益、频率特性、电流、功率调幅度等都可视为电压的派生量。

各种电路工作状态，如饱和、截止等，通常都以电压的形式反映出来。

不少测量仪器也都用电压来表示。

因此，电压的测量是许多电参数测量的基础。

电压的测量对调试电子电路可以说是必不可少的。

电子电路中电压测量的特点是：(1) 频率范围宽；电子电路中电压的频率可以从直流到数百兆赫范围内变化。

(2) 电压范围广；电子电路中，电压范围由微伏级到千伏以上高压，对于不同的电压档级必须采用不同的电压表进行测量。

(3) 存在非正弦量电压；被测信号除了正弦电压外，还有大量的非正弦电压。

(4) 交、直流电压并存；被测的电压中常常是交流与直流并存，甚至还夹杂有噪声干扰等成分。

(5) 要求测量仪器有高输入阻抗；由于电子电路一般是高阻抗电路，为了使仪器对被测电路的影响减至足够小，要求测量仪器有更高的输入电阻。

所以，在电子电路中，应根据被测电压的波形、频率、幅度、等效内阻，针对不同的测量对象采用不同的测量方法。

如：测量精度要求不高，可用示波器或普通万用表；如果希望测量精度较高，根据现有条件，选择合适的测量仪器。

一、直流电压的测量电子电路中的直流电压一般分为两大类，一类为直流电源电压，它具有一定的直流电动势Ｅ和等效内阻R0，如图1（a）所示。

另一类是直流电路中某元器件两端之间的电压差或各点对地的电位，如图1（b）所示，图中R1，R2，R3，R4可以是任意元器件的直流等效电阻，UR1、UR3为元器件两端电压，Ul、U2既是对地电位又是元器件两端电压。

图1 两种直流电压直流电压的测量方法大体上有直接测量法和间接测量法两种。

（1）直接测量法将电压表直接并联在被测支路的两端，如图1.2.8所示，如果电压表的内阻为无限大，则电压表的示数即是被测两点间的电压值。

实际电压表的的内阻不可能为无穷大，因此直接测量法必定会影响被测电路，造成测量误差。

电压表测量电压原理
电压表的测量原理基于电压的电位差概念。

电压指的是电荷在电场中移动时所受的力大小，也就是电荷通过两点之间的电位差。

电压表通过在电路中连接不同的电势点，测量两点之间的电势差来确定电压的大小。

电压表的工作原理依赖于它内部的测量元件，如电阻、电位计等。

当电压表连接到电路中时，测量元件会被电压所激活，产生一个与电压成正比的电流。

这个电流会经过电压表内部的测量电路，一般是通过移动线圈和磁铁来实现的。

测量电路中的移动线圈会受到电流的作用产生一个力矩，使其对应的指针转动。

指针的转动角度与电流的大小成正比，而电流的大小又与被测电压成正比。

因此，通过观察指针的位置，即可确定被测电压的大小。

为了提高测量的准确性，电压表通常会用一个电阻并联在测量元件和测量电路之间，这个电阻被称为“多档电阻”。

多档电阻的作用是调节电压表的灵敏度和量程，使其能适应不同范围的电压测量。

在测量时，通过选择合适的量程档位，可以确保被测电压位于电压表的量程范围内，从而得到准确的测量结果。

总之，电压表通过测量电路中的电位差来确定电压的大小，其测量原理基于测量元件的电流变化和移动指针的角度变化。

通过合理选取量程档位和校准，可以获得准确可靠的电压测量结果。

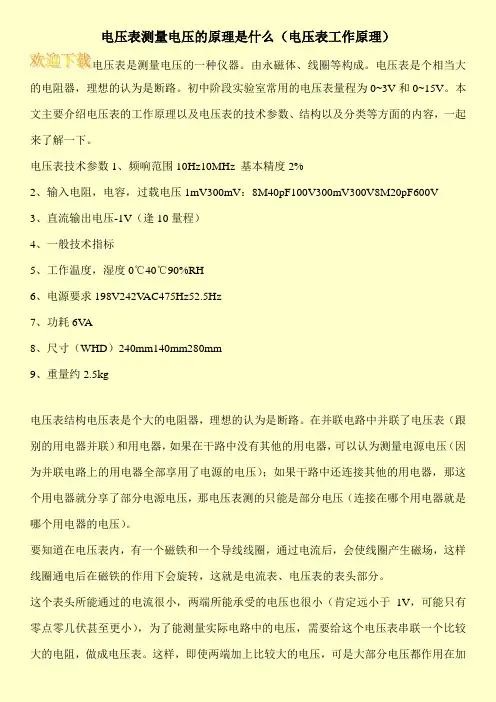

电压表测量电压的原理是什么（电压表工作原理）
电压表是测量电压的一种仪器。

由永磁体、线圈等构成。

电压表是个相当大的电阻器，理想的认为是断路。

初中阶段实验室常用的电压表量程为0~3V和0~15V。

本文主要介绍电压表的工作原理以及电压表的技术参数、结构以及分类等方面的内容，一起来了解一下。

电压表技术参数1、频响范围10Hz10MHz 基本精度2%
2、输入电阻，电容，过载电压1mV300mV：8M40pF100V300mV300V8M20pF600V
3、直流输出电压-1V（逢10量程）
4、一般技术指标
5、工作温度，湿度0℃40℃90%RH
6、电源要求198V242V AC475Hz52.5Hz
7、功耗6V A
8、尺寸（WHD）240mm140mm280mm
9、重量约2.5kg
电压表结构电压表是个大的电阻器，理想的认为是断路。

在并联电路中并联了电压表（跟别的用电器并联）和用电器，如果在干路中没有其他的用电器，可以认为测量电源电压（因为并联电路上的用电器全部享用了电源的电压）；如果干路中还连接其他的用电器，那这个用电器就分享了部分电源电压，那电压表测的只能是部分电压（连接在哪个用电器就是哪个用电器的电压）。

要知道在电压表内，有一个磁铁和一个导线线圈，通过电流后，会使线圈产生磁场，这样线圈通电后在磁铁的作用下会旋转，这就是电流表、电压表的表头部分。

这个表头所能通过的电流很小，两端所能承受的电压也很小（肯定远小于1V，可能只有零点零几伏甚至更小），为了能测量实际电路中的电压，需要给这个电压表串联一个比较大的电阻，做成电压表。

这样，即使两端加上比较大的电压，可是大部分电压都作用在加。

怎样认识和测量电压（提高）责编：冯保国【学习目标】1.认识电压，知道电压的单位，并会进行单位换算；2.理解电压的作用，了解在一段电路中产生电流，它的两端就要有电压；3.了解常用电源的电压值；4.知道电压表的符号、使用规则、读数。

【要点梳理】要点一、电源与电压1．电源是提供电压的装置。

干电池、蓄电池、发电机等都是生产和生活中常用的电源。

2．在一段电路中要形成电流，这段电路的两端就要有一定的电压。

3．电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是连通的。

4．电压的单位：国际单位伏特，简称伏，符号：V ；常用单位：千伏（kV）、毫伏（mV）、微伏（μV）换算关系： 1kV＝1000V 1V＝1000mV 1mV＝1000μV。

5．记住一些电压值：一节干电池的电压1.5V，一节蓄电池的电压2V，对人体安全的电压不高于36 V，家庭电路的电压220V。

要点诠释：1.说电压时，要说“用电器”两端的电压，或“某两点”间的电压。

2.电源的作用是使导体的两端产生电压，电压的作用是使自由电荷定向移动形成电流。

电源将其它形式的能转化成电能时，使电源的正极聚集正电荷，负极聚集负电荷。

要点二、怎样测量电压1．仪器：电压表，符号：。

2．读数时，看清接线柱上标的量程，每大格、每小格电压值。

3．使用规则：“两要；一不”。

①电压表要并联在电路中。

②应该使标有“—”号的接线柱靠近电源的负极，另一个接线柱靠近电源的正极，也就是说电流要从“+”接线柱流入“-”接线柱流出。

③被测电压不要超过电压表的最大量程。

危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。

选择量程：实验室用电压表有两个量程， 0～3V和0～15V。

测量时，先选大量程试触，若被测电压在3V～15V之间，可用15V的量程进行测量；若被测电压小于3V，则换用小的量程。

要点诠释：1.电流表和电压表的相同点和不同点：项目电流表电压表异同异符号连接串联并联直接连接电源不能能量程0.6A，3A3V，15V每大格0.2A，1A1V，5V每小格0.02A，0.1A0.1V，0.5V内阻很小，几乎为零，相当于短路。

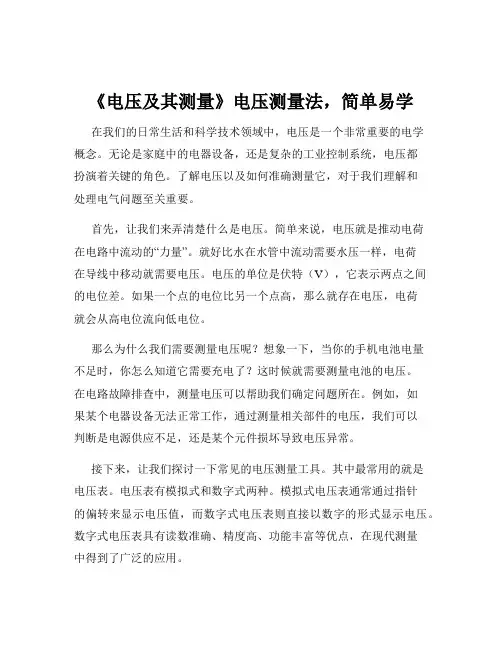

《电压及其测量》电压测量法，简单易学在我们的日常生活和科学技术领域中，电压是一个非常重要的电学概念。

无论是家庭中的电器设备，还是复杂的工业控制系统，电压都扮演着关键的角色。

了解电压以及如何准确测量它，对于我们理解和处理电气问题至关重要。

首先，让我们来弄清楚什么是电压。

简单来说，电压就是推动电荷在电路中流动的“力量”。

就好比水在水管中流动需要水压一样，电荷在导线中移动就需要电压。

电压的单位是伏特（V），它表示两点之间的电位差。

如果一个点的电位比另一个点高，那么就存在电压，电荷就会从高电位流向低电位。

那么为什么我们需要测量电压呢？想象一下，当你的手机电池电量不足时，你怎么知道它需要充电了？这时候就需要测量电池的电压。

在电路故障排查中，测量电压可以帮助我们确定问题所在。

例如，如果某个电器设备无法正常工作，通过测量相关部件的电压，我们可以判断是电源供应不足，还是某个元件损坏导致电压异常。

接下来，让我们探讨一下常见的电压测量工具。

其中最常用的就是电压表。

电压表有模拟式和数字式两种。

模拟式电压表通常通过指针的偏转来显示电压值，而数字式电压表则直接以数字的形式显示电压。

数字式电压表具有读数准确、精度高、功能丰富等优点，在现代测量中得到了广泛的应用。

在进行电压测量时，我们需要遵循一些基本的原则和步骤。

首先，要选择合适量程的电压表。

如果量程选择过小，可能会导致电压表过载损坏；如果量程选择过大，测量精度就会降低。

所以，在测量之前，我们需要对被测电压的大致范围有一个了解。

然后，要正确连接电压表。

在直流电路中，电压表的正极要连接到高电位端，负极连接到低电位端；在交流电路中，则不需要区分正负极，但要确保连接牢固，接触良好。

另外，测量时要尽量减少测量误差。

误差可能来自于电压表的精度、环境因素（如温度、湿度）以及测量方法等。

为了减小误差，我们可以多次测量取平均值，或者使用精度更高的测量仪器。

除了电压表，示波器也是一种常用的电压测量工具。
