机器视觉检测的过程和原理
机器视觉检测是指利用计算机视觉技术对图像或视频进行分析和理解，从中提取出所需要的信息或对象的过程。
它一般包括以下几个步骤：
1. 图像采集：通过摄像头或其他图像采集设备获取图像或视频。
2. 图像预处理：对采集到的图像进行预处理，包括去噪、增强、边缘检测等。
3. 物体检测：利用目标检测算法，对图像中的物体或感兴趣区域进行识别和标记。
4. 特征提取：从检测到的物体中提取关键特征，如颜色、纹理、形状等。
5. 特征匹配：将提取到的特征与数据库中的特征进行匹配，从而得到物体的种类或其他相关信息。
6. 结果分析与显示：根据匹配结果进行分析和判定，并将结果可视化显示出来，如在图像中标注物体位置、显示物体类别等。
机器视觉检测的原理主要包括以下几个方面：
1. 图像处理：利用数字图像处理技术对图像进行预处理，包括滤波、增强、边
缘检测等，以提高图像的质量和减少干扰。
2. 特征提取：从图像中提取关键特征，如颜色、纹理、形状等，通过分析这些特征可以对物体进行识别和分类。
3. 目标检测：采用目标检测算法，如基于深度学习的目标检测算法（如Faster R-CNN、YOLO等），通过对图像进行多次卷积、池化和全连接等操作，最终得到目标物体的位置和类别。
4. 特征匹配：将提取到的特征与数据库中的特征进行匹配，比较它们的相似性，从而确定物体的种类或相关信息。
5. 结果分析与显示：根据匹配结果进行分析和判定，并将结果可视化显示出来，如在图像中标注物体位置、显示物体类别等。
机器视觉技术在工业检测中具有广泛的应用，以下是一些常见的应用领域：
1.瑕疵检测：机器视觉可以用于检测产品表面的瑕疵，如裂纹、划痕、
气泡等。
通过对产品图像进行分析和比对，可以实现高效快速的瑕疵检测。
2.尺寸测量：机器视觉可以用于测量产品的尺寸和几何参数，如长度、
宽度、直径等。
通过图像处理和计算算法，可以精确测量产品的尺寸，并与标准尺寸进行比对。
3.字符识别：机器视觉可以用于识别产品上的文字和标识，如序列号、
日期、条形码等。
通过图像处理和模式识别算法，可以快速准确地读取产品上的字符信息。
4.颜色检测：机器视觉可以用于检测产品的颜色，判断产品是否符合要
求。
通过对图像进行颜色分析和比对，可以实现对产品颜色的自动检测和分类。
5.精密组装：机器视觉可以用于辅助精密组装过程中的定位和对齐。
通
过对零部件图像进行分析和匹配，可以实现高精度的自动定位和对齐，提高组装效率和质量。
总的来说，机器视觉技术在工业检测中可以提高检测效率、减少人力成本，并
且可以实现对细微缺陷的准确检测和测量，提高产品质量和工艺控制水平。
机器视觉检测解决方案机器视觉检测是一种利用计算机和视觉技术对图像和视频进行分析和处理的技术。
随着人工智能和计算机视觉技术的不断发展，机器视觉检测在各个领域得到了广泛的应用，例如工业自动化、智能交通、医疗诊断、农业等。
本文将介绍机器视觉检测的基本原理和常见的解决方案。
首先，机器视觉检测的基本原理是利用摄像机获取图像或视频，并通过图像处理算法对图像进行分析和识别。
其中，图像处理算法包括图像滤波、边缘检测、特征提取、目标检测等技术。
通过这些技术，机器可以实现对图像中的目标物体进行识别、跟踪和分析，从而实现各种应用场景下的自动化任务。
在工业自动化领域，机器视觉检测可以应用于产品质量检测、零件定位、物体计数等任务。
例如，利用机器视觉检测技术可以实现对产品表面缺陷的检测，提高产品质量的稳定性和一致性。
此外，还可以通过机器视觉检测技术实现对生产线上零件的定位和识别，从而实现自动化装配和加工。
在智能交通领域，机器视觉检测可以应用于交通监控、车辆识别、智能驾驶等任务。
例如，利用机器视觉检测技术可以实现对交通违法行为的监测和记录，提高交通管理的效率和准确性。
此外，还可以通过机器视觉检测技术实现对车辆的识别和跟踪，从而实现智能交通管理和车辆自动驾驶。
在医疗诊断领域，机器视觉检测可以应用于医学影像分析、疾病诊断、手术辅助等任务。
例如，利用机器视觉检测技术可以实现对医学影像的分割和特征提取，帮助医生进行疾病的诊断和治疗规划。
此外，还可以通过机器视觉检测技术实现对手术过程的实时监测和辅助，提高手术的安全性和精准度。
在农业领域，机器视觉检测可以应用于农作物生长监测、病虫害检测、果蔬分拣等任务。
例如，利用机器视觉检测技术可以实现对农作物生长状态的监测和分析，帮助农民进行精准的灌溉和施肥。
此外，还可以通过机器视觉检测技术实现对果蔬的外观和质量检测，提高农产品的品质和市场竞争力。
综上所述，机器视觉检测在各个领域都有着广泛的应用前景，通过不断创新和技术进步，相信机器视觉检测的解决方案会越来越多样化和智能化，为人们的生活和工作带来更多便利和效益。
机器视觉目标检测算法随着计算机视觉领域的不断发展，机器视觉目标检测算法已成为该领域的研究热点之一。
目标检测算法能够识别并定位图像或视频中的特定目标，为各种应用提供基础支持，如智能监控、自动驾驶、人脸识别等。
本文将介绍几种常用的机器视觉目标检测算法及其特点。
一、传统目标检测算法1. Haar特征分类器算法Haar特征分类器算法是一种基于AdaBoost算法的目标检测算法，主要用于人脸检测。
该算法通过训练一系列的弱分类器，并将它们组合成强分类器来实现目标检测的功能。
Haar特征分类器算法简单高效，但检测性能相对较弱。
2. HOG算法HOG（Histograms of Oriented Gradients）算法是一种基于图像梯度方向的特征描述算法，主要用于行人检测。
该算法通过计算图像中每个像素点的梯度方向直方图，并将这些直方图作为目标的特征向量。
HOG算法在人脸和行人检测方面表现出色，但对于小尺寸目标的检测效果较差。
二、深度学习目标检测算法1. R-CNN算法R-CNN（Region-CNN）算法是一种基于区域建议网络的目标检测算法，通过先提取图像中的候选区域，再对这些区域进行卷积神经网络（CNN）特征提取和分类，最后根据分类结果进行目标检测和定位。
R-CNN算法具有较高的准确性，但由于需要对大量候选区域进行分类，算法速度相对较慢。
2. Fast R-CNN算法Fast R-CNN算法是对R-CNN算法的改进，通过引入RoI池化层来实现对任意大小的候选区域进行特征提取。
相比于R-CNN算法，FastR-CNN算法在提高检测速度的同时，准确性也有所提升。
3. Faster R-CNN算法Faster R-CNN算法是在Fast R-CNN算法的基础上进一步改进，引入了区域建议网络（RPN）来自动生成候选区域，从而进一步提高了检测速度。
该算法以RPN网络结合Fast R-CNN网络的形式，实现了端到端的目标检测。

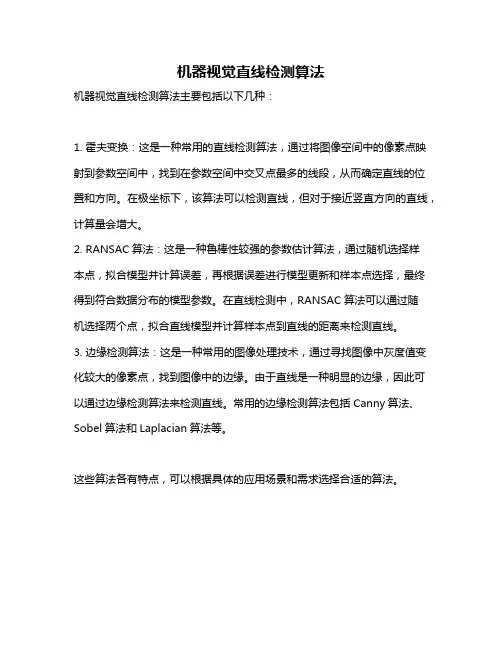

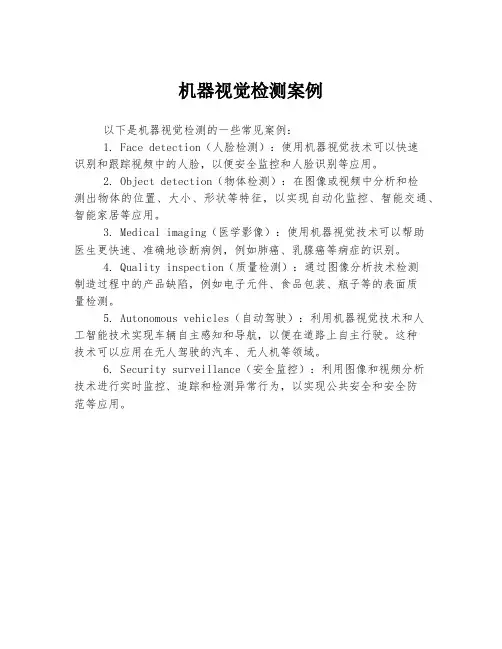

机器视觉检测案例
以下是机器视觉检测的一些常见案例：
1. Face detection（人脸检测）：使用机器视觉技术可以快速
识别和跟踪视频中的人脸，以便安全监控和人脸识别等应用。
2. Object detection（物体检测）：在图像或视频中分析和检
测出物体的位置、大小、形状等特征，以实现自动化监控、智能交通、智能家居等应用。
3. Medical imaging（医学影像）：使用机器视觉技术可以帮助
医生更快速、准确地诊断病例，例如肺癌、乳腺癌等病症的识别。
4. Quality inspection（质量检测）：通过图像分析技术检测
制造过程中的产品缺陷，例如电子元件、食品包装、瓶子等的表面质
量检测。
5. Autonomous vehicles（自动驾驶）：利用机器视觉技术和人
工智能技术实现车辆自主感知和导航，以便在道路上自主行驶。
这种
技术可以应用在无人驾驶的汽车、无人机等领域。
6. Security surveillance（安全监控）：利用图像和视频分析
技术进行实时监控、追踪和检测异常行为，以实现公共安全和安全防
范等应用。
机器视觉检测方案机器视觉检测是一种基于计算机技术和图像处理算法的检测方法，它能够实现对图像和视频进行分析和判断，辅助人们进行各种任务。
机器视觉检测方案从硬件和软件两个方面进行设计，以满足特定场景下的检测需求。
本文将介绍一种常见的机器视觉检测方案，并讨论其应用和优势。
一、方案概述机器视觉检测方案主要包含以下几个组成部分：图像采集模块、图像处理算法、模型训练与优化、检测结果输出模块等。
在具体应用中，还可以根据实际需求添加其他组件。
1. 图像采集模块图像采集模块是将现实中的图像通过特定设备采集成数字图像的过程。
常用的图像采集设备包括摄像机、相机等。
这些设备能够获取高质量的图像，并通过接口传输到后续处理环节。
2. 图像处理算法图像处理算法是机器视觉检测方案的核心。
该算法利用计算机视觉和图像处理技术对输入的图像进行分析和处理，提取出感兴趣的特征。
常用的图像处理算法包括边缘检测、特征匹配、目标跟踪等。
3. 模型训练与优化模型训练与优化是利用机器学习和深度学习算法对图像处理模型进行训练和优化的过程。
通过大量的样本数据和优化算法，能够提高图像检测的准确性和鲁棒性。
4. 检测结果输出模块检测结果输出模块将分析处理后得到的结果以可视化的形式输出，提供给用户进行进一步的判断和应用。
常见的输出形式包括图像标注、测量数据等。
二、应用场景机器视觉检测方案在多个领域中都有广泛的应用，以下是几个常见的应用场景。
1. 工业自动化机器视觉检测方案在工业自动化领域中起到重要的作用。
例如，在生产线上对产品进行质量检测，可以实时捕捉并分析产品表面的缺陷，提高产品的质量控制。
2. 交通安全机器视觉检测方案可用于交通安全监控系统中。
通过对交通摄像头捕捉到的图像进行处理和分析，可以实现对交通违法行为、交通拥堵等情况的监测和记录。
3. 医疗影像在医疗领域，机器视觉检测方案可以应用于医疗影像的诊断和分析。
通过对医学图像进行处理和分析，可以辅助医生准确判断病变位置和类型，并提供参考意见。
机器视觉在工业检测中的应用随着工业化、自动化的进程，工业检测变得越来越重要。
其中，机器视觉技术的出现和发展，在工业检测中发挥了越来越大的作用。
一、机器视觉技术的概述机器视觉又称计算机视觉，是利用摄像机等设备采集被测对象的图像，通过数字图像处理技术进行图像特征抽取、分析与识别，从而获得对被测对象的了解和判断。
机器视觉技术的应用领域广泛，包括工业生产、医疗、安防、军事等。
其中，工业生产是机器视觉技术重要的应用领域之一。
在工业生产中，机器视觉技术主要用于产品质量检测、自动化生产、机器人控制等方面。
二、机器视觉技术在工业检测中的应用1.产品质量检测在传统的工业生产中，产品质量检测主要依赖人工质检。
这种方法耗时费力，而且存在着人为因素的干扰，不能保证检测结果的准确性。
而采用机器视觉技术进行产品质量检测，可以极大地提高质检效率和检测准确性。
在使用机器视觉系统进行质量检测时，一般需要先对被测物体进行数码化处理，然后采用图像处理算法，进行检测。
目前，许多工业企业都在不断尝试运用机器视觉技术进行自动化检测，从而减少了人为干扰，降低了工作强度，提高了检测的准确性。
2.自动化生产机器视觉技术可以用于各种自动化生产，如装配线、流水线等。
通过识别和测量被处理物体的形状、大小、颜色、纹理等特征，可以自动控制生产过程，实现无人化生产。
3.机器人控制机器视觉技术可以与机器人技术结合使用，实现工业机器人的控制。
通过对生产过程中要处理的物体进行识别和分析，控制机器人的动作，从而实现自动化生产。
在以上三个方面，机器视觉技术的应用，都可以极大地提高工业生产的效率和质量。
但是，在使用机器视觉技术进行工业检测时，还需要注意一些问题。
三、机器视觉技术在工业检测中存在的问题和挑战1.光照和环境干扰在实际工业生产中，光照和环境干扰时常发生。
例如，在光线不充足的环境中，图像的质量可能会受到影响，导致检测结果不准确。
而在高温和尘土飞扬的环境中，摄像机镜头会容易受到污染，需要对摄像机和仪器进行清洗或更换。
2024 机器视觉检测的目的与意义机器视觉检测的目的与意义是通过计算机图像处理技术，对图像或视频中的目标进行识别、检测和跟踪。
它具有如下的重要意义：1. 自动化生产：机器视觉检测可以在生产线中自动检测产品的质量，提高生产效率和降低人力成本。
2. 安全监控：机器视觉检测可以用于视频监控系统，实时识别和跟踪异常行为或不安全因素，提供安全保障和预警功能。
3. 交通管理：机器视觉检测可以用于交通监控系统，实时检测和识别交通事故、违规行为和拥堵情况，提供交通管理和调度的依据。
4. 医学影像诊断：机器视觉检测可以帮助医生分析和诊断医学影像，提供更精准的病灶检测和诊断结果，提高医疗水平和减少人为判断的误差。
5. 智能安防：机器视觉检测可以与人脸识别、行为分析等技术结合，应用于智能安防系统中，提供更智能化、精准化的安防策略和报警机制。
6. 无人驾驶：机器视觉检测是实现无人驾驶的关键技术之一，可以实时感知车辆周围的环境和障碍物，并做出相应的决策和控制，确保行驶安全。
7. 虚拟现实和增强现实：机器视觉检测可以为虚拟现实和增强现实等应用提供实时的环境感知和交互功能，提高用户体验和应用效果。
总之，机器视觉检测的目的在于利用视觉信息提取和分析技术，实现对图像或视频中目标的准确识别、检测和跟踪，具有广泛的应用前景和重要的社会意义。
8. 增强生活便利性：机器视觉检测可以应用于智能家居系统，实现对家居设备的智能控制和管理。
通过图像识别和检测技术，识别用户的行为和需求，自动调节灯光、温度、音乐等，提供更便利和舒适的生活体验。
9. 农业领域的应用：机器视觉检测可以用于农业领域，实现对农作物的生长状态、病虫害情况以及果实成熟度的识别和监测。
这样的应用可以帮助农民提高产量、降低成本，同时保证农产品的质量和安全。
10. 垃圾分类与回收：机器视觉检测可以通过对垃圾进行图像分析和分类，实现自动化的垃圾分类和回收。
这有助于减少环境污染和资源浪费，提升垃圾处理的效率和可持续性发展。
机器视觉检测
一、概念
视觉检测是指通过机器视觉产品（即图像摄取装置，分 CMOS 和CCD 两种）将被摄取目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号；图像系统对这些信号进行各种运算来抽取目标的特征，进而根据判别的结果来控制现场的设备动作。
机器视觉检测的特点是提高生产的柔性和自动化程度。
二、典型结构
五大块：照明、镜头、相机、图像采集卡、软件
1.照明
照明是影响机器视觉系统输入的重要因素，它直接影响输入数据的质量和应用效果。
目前没有通用的照明设备，具体应用场景选择相应的照明装置。
照射方法可分为：
2.镜头
镜头的选择应注意以下几点：焦距、目标高度、影像高度、放大倍数、影响至目标的距离、中心点/节点、畸变。
3.相机
按照不同标准可分为：标准分辨率数字相机和模拟相机等。
要根据不同的实际应用场合选不同的相机和高分辨率相机：线扫描CCD和面阵CCD；单色相机和彩色相机。
为优化捕捉到的图像，需要对光圈、对比度和快门速度进行调整。
4.图像采集卡
图像采集卡是图像采集部分和图像处理部分的接口。
将图像信号采集到电脑中，以数据文件的形式保存在硬盘上。
通过它，可以把摄像机拍摄的视频信号从摄像带上转存到计算机中。
5.软件
视觉检测系统使用软件处理图像。
软件采用算法工具帮助分析图像。
视觉检测解决方案使用此类工具组合来完成所需要的检测。
是视觉检测的核心部分，最终形成缺陷的判断并能向后续执行机构发出指令。
常用的包括，搜索工具，边界工具，特征分析工具，过程工具，视觉打印工具等。
三、关键——光源的选择
1.光源选型基本要素：
2.光源类型
四、图像采集过程
五、视觉检测分类
（1）按照检测功能可划分：定位、缺陷检测、计数/遗漏检测、尺寸测量。
???（2）按照其安装的载体可分为：在线检测系统和离线检测系统。
??（3）按照检测技术划分，通常有立体视觉检测技术、斑点检测技术、尺寸测量技术、OCR技术等等。
六、视觉检测应用
同时，在交通行业的车牌识别和流量检测、药品行业的包装检测、饮料行业的容量检测和外包装检测、烟草行业的烟标检测和外包装检测、纺织
行业的布匹瑕疵检测、五金行业的螺丝钉检测、运输行业的货物分拣、食品行业的水果分拣、电子行业的焊接检测和装配定位、钢铁行业的钢板表面缺陷检测、智能读表、智能抄表等都有应用。
七、一套高品质的机器视觉检测系统，必须具备的条件
1.高品质的成像系统
成像系统被称为视觉检测设备的“眼睛”，因此“眼睛”识别能力的好坏是评价成像系统的最关键指标。
通常，成像系统的评价指标主要体现在三个方面：
（1）能否发现存在的缺陷
基于图像方法进行的检测，所能够依据的最原始也是唯一的资料即是所采到的图像上的颜色(或者亮度)变化，除此之外，没有其他资料可供参考。
所以，一个高品质的成像系统首先应该是一个能充分表现被检测物表面颜色变化的成像系统。
因此除了选择具有高清晰度的相机与镜头之外，用以营造成像环境的光照设计也显得非常重要，有时候甚至会出现为特殊缺陷专门设计的光照系统。
经常所说的100%质量检测系统，实际上指的是在能够充分表现各种缺陷的图像中的100%全检。
（2）能够发现的缺陷的最小尺寸
数字图像的最小计量单位是像素(pixel)，它本身并不代表被摄物实际的尺寸大小。
被摄物实际尺寸大小与像素之间的关联是通过一个叫做分辨力的物理量来完成的。
分辨力指的是每单位像素代表的实际物体尺寸。
分辨
力数值越小，图像的精细程度就越高，检测系统能够发现的缺陷尺寸就越小，检测精度就越高。
（3）能否足够快地摄取图像
如同人眼看运动物体一样，当物体运动的足够快时，人眼就不能再清晰的观察到物体的全部。
机器视觉检测系统的“眼睛”摄像机也有一个拍摄速度上限，即相机主频。
当被摄物的运行速度超出了摄像机的主频上限时，摄像机就不能获得清晰、完整的图像，检测就不能正常地继续下去。
摄像机主频越高，采集速度也就越快，检测才能保持高效进行。
因此，是否采用了足够高主频的摄像机也是评价一个成像系统是否高品质的关键因素。
2.成熟的图像处理与分析算法
图像处理与分析算法在整个检测系统中相当于人工检测时人脑的判断思维，由于机器视觉是一个实践性很强的学科，评价一个算法的好坏更多的是依赖于实际应用的验证而非考察算法中是否采用了比较先进或高深复杂的理论。
因此一个能够充分模拟人脑判断过程与方法并且稳定、高效的图像处理与分析算法才是我们需要的，也就是所谓的成熟的处理与分析算法。
因此，在设计处理算法时，需要充分分析人的判断过程，并将其转换成计算机的语言。
3.可操作性好
可操作性好主要要求检测设备的应用操作要具备简洁、方便并易于理解的特点。
比如系统有友好的人机交互界面、良好的导向性操作设计等。
4.稳定的其他配套设施
其他配套设施指的是除了检测系统以外的设施，如传输控制平台、缺陷处理装置(剔除、报警、标记等)。
对配套设施的要求是必须运行稳定、信号响应及时、迅速。
八、机器视觉系统设计难点
第一：打光的稳定性
工业视觉应用一般分成四大类：定位、测量、检测和识别，其中测量对光照的稳定性要求最高，因为光照只要发生10-20%的变化，测量结果将可能偏差出1-2个像素，这不是软件的问题，这是光照变化，导致了图像上边缘位置发生了变化，即使再厉害的软件也解决不了问题，必须从系统设计的角度，排除环境光的干扰，同时要保证主动照明光源的发光稳定性。
当然通过硬件相机分辨率的提升也是提高精度，抗环境干扰的一种办法。
第二：工件位置的不一致性
一般做测量的项目，无论是离线检测，还是在线检测，只要是全自动化的检测设备，首先做的第一步工作都是要能找到待测目标物。
每次待测目标物出现在拍摄视场中时，要能精确知道待测目标物在哪里，即使你使用一些机械夹具等，也不能特别高精度保证待测目标物每次都出现在同一位置的，这就需要用到定位功能，如果定位不准确，可能测量工具出现的位置就不准确，测量结果有时会有较大偏差。
第三：标定
一般在高精度测量时需要做以下几个标定，一光学畸变标定（如果不是用的软件镜头，一般都必须标定），二投影畸变的标定，也就是因为安装位置误差代表的图像畸变校正，三物像空间的标定，也就是具体算出每个像素对应物空间的尺寸。
不过目前的标定算法都是基于平面的标定，如果待测量的物理不是平面的，标定就会需要作一些特种算法来处理，通常的标定算法是解决不了的。
此外有些标定，因为不方面使用标定板，也必须设计特殊的标定方法，因此标定不一定能通过软件中已有的标定算法全部解决。
【智能制造领域中，工业机器人的定位是所有功能中相对较难的一种，由于对于作业精度和作业速度的需求，该功能的难点主要在于标定（图像坐标系与外部坐标系的映射）精确度与标定速度的提升，定位过程中的精确度与速度的提升等。
】
第四：物体的运动速度
如果被测量的物体不是静止的，而是在运动状态，那么一定要考虑运动模糊对图像精度（模糊像素=物体运动速度*相机曝光时间），这也不是软件能够解决的。
第五：软件的测量精度
在测量应用中软件的精度只能按照1/2—1/4个像素考虑，最好按照1/2，而不能向定位应用一样达到1/10-1/30个像素精度，因为测量应用中软件能够从图像上提取的特征点非常少。
