(五)搅拌机投料顺序：砂→水泥→掺合料→水。
(六)砌块排列：按砌块排列图在砌体线范围内分块定尺、画线、排列砌块的方法和要求如下：
(七)砌块排列上、下皮应错缝搭砌，搭砌长度为砌块的l/2，不得小于砌块高度的1/3，也不应小于90mm，如果搭错缝长度满足不了规定的搭接要求，应根据砌体构造设计规定采取压砌钢筋网片的措施。
(九)外墙转角及纵横墙交接处，应将砌块分皮咬搓，交错搭砌。
(一十)砌块就位与校正：普通混凝土小型砌块不宜浇水；当天气干燥炎热时，可在砌块上稍加喷水润湿。轻集料混凝土小砌块施工前可洒水，但不宜过多。龄期不足28d及潮湿的小砌块不得进行砌筑。应采用主规格小砌块，小砌块的强度等级应符合设计要求，并应清除砌块表面的杂物后方可吊运就位。砌筑就位应先远后近、先下后上、先外后内；每层开始时，应从转角处或定位砌块处开始；应吊砌一皮、校正一皮，墙皮拉线控制砌体标高和墙面平整度。
(四)支完模板后，保持模内清洁，防止掉入砖头、石子、木屑等杂物。
(五)墙体的拉结钢筋、框架结构柱预留锚固筋及各种预埋件、各种预埋管线等，均要注意保护，严禁任意拆改或损坏。
(六)砂浆稠度要适宜，砌砖操作、浇筑过梁、构造柱混凝土时要防止砂浆流淌污染墙面。
(七)在吊放操作平台脚手架或安装模板、搬运材料时，防止碰撞已砌筑完成的墙体。
（2）、屋面女儿墙每隔3~4米设构造柱；悬墙端部设构造柱。
（3）、砼墙，柱及构造柱均设拉结筋与墙体连接。
五、工艺流程
墙体放线→制备砂浆→砌块排列→铺砂浆→砌块就位→校正→砌筑镶砖→勒缝
六、操作工艺
墙体放线:砌体施工前，应将整个楼层吊垂直通线、门窗立面通线，基础面或楼层结构面按标高找平，依据砌筑图放出第一皮砌块的轴线、砌体边线和洞口线。
(一十二)转角及交接处同时砌筑，不得留直磋，斜搓水平投影不应小于高度的2/3。
七、成品保护措施
(一)砌体材料运输、装卸过程中严禁抛掷和倾倒。进场后，要按品种、规格分别堆放整齐，作好标识，堆放高度不能超过2m。
(二)砌体墙上不得放脚手架排木，防止发生事故。
(三)砌体在墙上支撑圈梁模板时，防止撞动最上一皮砖。
（2）干拌砂浆：同强度等级每400t为一验收批，不足400t也按一批计。每批从20个以上的不同部位取等量样品。总质量不少于15kg，分成两份，一份送试，一份备用。
（3）建筑地面用水泥砂浆，以每一层或1000m2为一检验批，不足1000m2也按一批计。每批砂浆至少取样一组。当改变配合比时也应相应地留置试块。
工程名称
湖北中小企业信息服务中心周转房
交底时间
2011年8月5日
交底提要：
砌块砌筑工程
交底内容：
（包括工程中关键性施工技术问题；保证工程施工质量的施工方法、技术措施和安全措施；施工质量标准及验收规范的有关条文；施工图中必须注意的尺寸、标高、轴线及预埋件、预留孔位置；设计变更的具体情况；质量和安全操作要求等）
(八)临时间断处，当不能留斜槎时，除转角处外，可留直槎，但直槎必须做成凸槎。留直槎处应加设拉结钢筋，拉结钢筋的数量为每120mm墙厚放置1Φ6拉结钢筋（120mm厚墙放置2Φ6拉结钢筋），间距沿墙高不应超过500mm；埋入长度从留槎处算起每边均不应小于500mm，对抗震设防烈度6度、7度的地区。不应小于1000mm；末端应有90°弯钩。
四、质量要求
混凝土小型空心砌块施工质量要求应符合《砌体工程施工质量验收规范》(GB50203-2002)的规定。
项
序
检查项目
允许偏差或允许值
主控项目
1
小砌块强度等级
设计要求MU10
2
砂浆强度等级
设计要求M7.5
3
砌筑留搓
第6.2.3条
4
水平灰缝饱满度
≥90%
5
竖向灰缝饱满度
≥80%
6
轴线位移
≤10mm
(八)预留有孔洞的墙面，要用与原墙相同规格和色泽的砖嵌砌严密，不留痕迹。
(九)垂宜运输的外用电梯进料口周围，用塑料纺织布或木板等遮盖、保持墙面清洁。
(一十)冬期施工收工时，要覆盖砌体，以防砌体冻结。
八、安全注意事项
(一)墙身砌体高度超过地坪1.2m以上，必须及时搭设好脚手架，不准用不稳定的工具或物体在脚手板面上垫高工作。高处操作时要系好安全带，安全带挂靠地点牢固。
7
垂直度（每层）
≤5mm
一般项目
1
水平灰缝厚度竖向宽度
8～12mm
2
基础顶面和楼面标高
±15mm
3
表面平整度
清水：5mm混水：8mm
4
门窗洞口
±5mm
5
窗口位移
20mm
6
水平灰缝平直度
清水：7mm混水：10mm
构造柱留置按照施工图，未注明按照以下方法：
（1）、当墙厚不小于180而长度大于5米时，或当墙厚小于180而高度大于4米时，均需在墙中部及墙端交接处设构造柱。
(一)拌制砌筑砂浆：现场采用砂浆搅拌机拌合砂浆，严格按照配合比配制。
(二)砂浆配合比用重量比，计量精度为：水泥±2%、砂及掺合料±5%。
(三)填充墙砌体的灰缝厚度和宽度应正确，砌块的砌体灰缝应为12~15mm，宽度灰缝应为15~20mm。.
(四)砂浆组批原则及取样规定：
（1）以同一砂浆强度等级，同一配合比，同种原材料每一楼层或250m3砌体(基础砌体可按一个楼层计)为一个取样单位，每取样单位标准养护试块的留置不得少于一组(每组6块)。
(二)垂直运输的吊笼、滑车、绳索、刹车等，必须满足荷载要求，吊运时不得超荷：使用过程中要经常检查，着发现不符合规定者，要及时修理或更换。
(三)停放搅拌机械的基础要坚实平整，防止地面下沉，造成机械倾倒。
(四)进入施工现场，要正确穿戴安全防护用品。
(五)施工现场严禁吸烟，不得酒后作业。
(六) 从砖垛上取砌块时，先取高处后取低处，防止垛倒砸人。
(一十一)砌筑墙体要同时砌起，不得留斜磋。每天砌筑高度不超过1.8m。填充墙顶部与梁板底面连接部位，不得采用砖块斜砌方式，应采用切锯砌块高度方法留出约15mm至20mm高缝隙，待砌体施工7天即砌体灰缝压缩及干缩变形基本稳定之后，再用补偿收缩专用灰浆填塞顶缝。内墙砌至接近梁、板底时，应留一定空隙，待填充墙砌筑完并应至少间隔7d后，再将其补砌挤紧。
一、材料准备
砌块、水泥、砂、掺合料、拉结钢筋、顶埋件、木砖等。
Байду номын сангаас二、施工机具
搅拌机、手推车、磅秤、外用电梯、砖笼、胶皮管、筛子、大铲、瓦刀、扁子、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶、砖夹子、扫帚等。
三、交底依据
1、设计图纸、图纸会审纪要、设计变更及相关文件。
2、GB50203-2002砌体工程施工质量验收规范
九、环保措施
(一)砌筑砂浆不得遗撒，污染作业面。
(二)施工垃圾应每天清理至砌筑垃圾房(池)或堆放在指定的地点。
(三)现场的砂石料要用帆布覆盖，水泥库应维护严密，有防潮防水措施。
技术负责人
交底人
接受交底人
本表由施工单位填写，交底单位与接受交底单位各保存一份。

合集下载

砌筑工程技术交底

砌筑工程技术交底

砌筑工程技术交底引言概述：砌筑工程技术交底是在施工前将工程技术要求、施工要求、安全注意事项等内容详细交待给相关施工人员的过程。

通过技术交底，可以确保施工人员对工程的要求和细节有清晰的了解，提高施工质量和效率。

一、施工图纸解读1.1 确认砌筑工程的设计要求：包括墙体结构、砌筑材料、砌筑方法等。

1.2 熟悉图纸标注及符号：了解图纸上各种标注的含义，如尺寸标注、材料标注等。

1.3 核对施工图与实际场地情况：对照实际场地情况与施工图纸，确保无误。

二、施工工艺交底2.1 砌筑工艺要求：包括砌筑材料的选用、砌筑方法、砌体强度要求等。

2.2 砌筑顺序及工序安排：明确各个施工工序的顺序和时间节点，确保施工进度。

2.3 安全生产交底：强调施工现场安全注意事项，如穿戴安全装备、使用安全工具等。

三、质量验收标准3.1 砌体质量要求：明确砌体的强度、垂直度、水平度等标准。

3.2 砌缝要求：要求砌缝的宽度、平整度、密实度等符合标准。

3.3 砌筑材料验收标准：对砌筑材料的质量要求进行详细说明，确保施工质量。

四、施工设备使用规范4.1 砌筑机械设备操作规范：明确各种砌筑机械设备的操作方法及注意事项。

4.2 安全防护设施配置要求：要求施工现场配置必要的安全防护设施，保障施工人员安全。

4.3 设备维护保养要求：对砌筑设备的日常维护保养要求进行说明，延长设备使用寿命。

五、施工质量检查要点5.1 砌筑工艺检查：对砌筑工艺进行检查，确保符合设计要求。

5.2 砌体质量检查：对砌体的质量进行检查，确保达到验收标准。

5.3 安全生产检查：定期进行安全生产检查，及时发现并解决安全隐患。

结语：砌筑工程技术交底是确保施工质量和安全的重要环节，惟独通过详细的技术交底，施工人员才干明确工程要求，做到心中有数，确保施工质量和安全生产。

砌块砌体工程施工技术交底

砌块砌体工程施工技术交底

砌块砌体工程施工技术交底一、工程概况本项目为XXX工程，位于XXX地区，主要包括XXX栋建筑物和XXX配套设施。

工程占地面积XXX平方米，总建筑面积XXX平方米。

本工程砌体结构采用砌块砌体，现将砌块砌体工程施工技术进行交底。

二、砌块砌体工程施工工艺及要求1. 施工准备（1）材料准备：砌块应符合国家相关标准规定，表面应平整、无裂缝、无蜂窝，尺寸应准确。

（2）施工机具：准备相应的砌筑、搅拌、运输等机具，确保施工顺利进行。

（3）技术准备：熟悉施工图纸和相关技术规范，编制施工方案和操作规程。

2. 砌体施工（1）砌块排列：根据设计图纸，进行砌块排列，确保墙体的稳定性和美观性。

（2）砌块浇水：在砌筑前，将砌块浇水湿润，以提高砌体的强度和稳定性。

（3）砌筑：按照施工方案和操作规程进行砌筑，确保砌体的垂直度、平整度和灰缝厚度符合要求。

（4）砂浆搅拌：采用搅拌机进行砂浆搅拌，确保砂浆的均匀性和稠度。

（5）砌体勾缝：砌体砌筑完成后，进行勾缝，勾缝应均匀、饱满、美观。

3. 施工质量控制（1）严格把控砌块的质量，不合格的砌块不得使用。

（2）加强施工过程中的监督检查，确保施工质量符合要求。

（3）定期对施工人员进行技术培训，提高施工技能和质量意识。

三、施工安全措施1. 施工人员应佩戴安全帽、口罩、手套等劳动保护用品。

2. 施工现场应设置安全警示标志，提醒施工人员注意安全。

3. 施工机械应定期进行检查和维护，确保机械设备安全运行。

4. 施工过程中，应遵守施工现场的安全管理制度，严格执行施工方案。

四、施工进度及配合1. 严格按照施工进度计划进行施工，确保工程按时完成。

2. 各工种之间应加强配合，确保施工顺利进行。

3. 及时与项目管理人员沟通，解决施工过程中遇到的问题。

总之，砌块砌体工程施工过程中，应严格按照施工工艺和质量要求进行施工，加强施工安全管理和进度控制，确保工程质量、安全、进度目标的实现。

希望全体施工人员在本工程中发扬团结协作、艰苦拼搏的精神，共同努力，共创优质工程。

砌体工程安全技术交底

砌体工程安全技术交底

砌体工程安全技术交底砌体工程是建造工程中常见的一种施工工艺，其安全技术交底是确保施工过程安全顺利进行的重要环节。

本文将从五个方面详细介绍砌体工程安全技术交底的内容。

一、施工人员安全防护交底1.1 确保施工人员穿戴合格的安全防护装备，包括安全帽、安全鞋、手套等。

1.2 强调施工人员在高空作业时必须系好安全带，并定期检查安全带的使用情况。

1.3 提醒施工人员在作业过程中注意周围环境，避免发生意外伤害。

二、材料质量安全交底2.1 确保砌体材料的质量符合国家标准，严格按照规定进行验收。

2.2 强调砌体材料的储存和保管，避免受潮、变形等情况影响施工质量。

2.3 提醒施工人员在使用砌体材料时注意检查是否有裂纹、变形等质量问题。

三、施工工艺安全交底3.1 确保施工人员掌握正确的砌筑工艺，包括砌墙、勾缝、砌筑砌块等步骤。

3.2 强调施工过程中的安全操作规范，避免因操作不当导致事故发生。

3.3 提醒施工人员在高温、潮湿等特殊环境下的施工注意事项，确保施工质量和安全。

四、设备使用安全交底4.1 确保施工人员熟练掌握砌筑所需的各类设备的使用方法，如搅拌机、切割机等。

4.2 强调设备的安全操作规范，包括开机前的检查、操作中的注意事项等。

4.3 提醒施工人员设备的维护保养工作，定期检查设备的使用状况，确保设备安全可靠。

五、施工现场安全管理交底5.1 确保施工现场的通道畅通，安全出口明确，消防设施齐全。

5.2 强调施工现场的危（wei）险区域标识，禁止未经许可的人员进入。

5.3 提醒施工人员在施工现场遵守安全规定，如禁止吸烟、乱堆材料等，确保施工现场安全。

在砌体工程的施工过程中，安全技术交底是保障施工质量和工人安全的重要环节。

惟独做好安全技术交底工作，才干确保砌体工程施工的顺利进行，减少事故的发生。

希翼施工单位和施工人员都能重视安全技术交底，共同营造安全、和谐的施工环境。

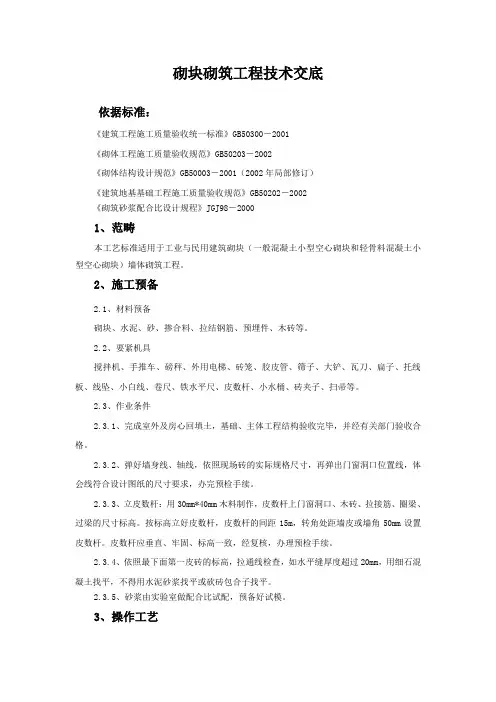

砌块砌筑工程技术交底
