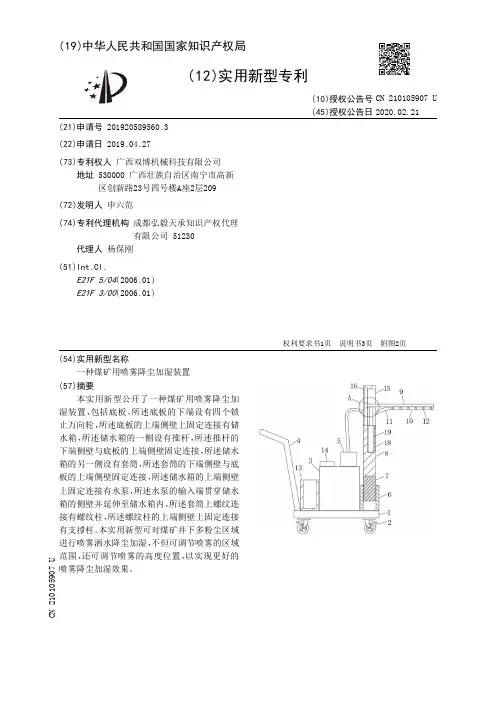

【CN210105907U】一种煤矿用喷雾降尘加湿装置【专利】

【CN210105907U】一种煤矿用喷雾降尘加湿装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920589560.3(22)申请日 2019.04.27(73)专利权人 广西双博机械科技有限公司地址 530000 广西壮族自治区南宁市高新区创新路23号四号楼A座2层209(72)发明人 申六范　(74)专利代理机构 成都弘毅天承知识产权代理有限公司 51230代理人 杨保刚(51)Int.Cl.E21F 5/04(2006.01)E21F 3/00(2006.01)(54)实用新型名称一种煤矿用喷雾降尘加湿装置(57)摘要本实用新型公开了一种煤矿用喷雾降尘加湿装置，包括底板，所述底板的下端设有四个锁止万向轮，所述底板的上端侧壁上固定连接有储水箱，所述储水箱的一侧设有推杆，所述推杆的下端侧壁与底板的上端侧壁固定连接，所述储水箱的另一侧设有套筒，所述套筒的下端侧壁与底板的上端侧壁固定连接，所述储水箱的上端侧壁上固定连接有水泵，所述水泵的输入端贯穿储水箱的侧壁并延伸至储水箱内，所述套筒上螺纹连接有螺纹柱，所述螺纹柱的上端侧壁上固定连接有支撑柱。

本实用新型可对煤矿井下多粉尘区域进行喷雾洒水降尘加湿，不但可调节喷雾的区域范围，还可调节喷雾的高度位置，以实现更好的喷雾降尘加湿效果。

权利要求书1页 说明书3页 附图2页CN 210105907 U 2020.02.21C N 210105907U权　利　要　求　书1/1页CN 210105907 U1.一种煤矿用喷雾降尘加湿装置，包括底板(1)，其特征在于，所述底板(1)的下端设有四个锁止万向轮(2)，所述底板(1)的上端侧壁上固定连接有储水箱(3)，所述储水箱(3)的一侧设有推杆(4)，所述推杆(4)的下端侧壁与底板(1)的上端侧壁固定连接，所述储水箱(3)的另一侧设有套筒(6)，所述套筒(6)的下端侧壁与底板(1)的上端侧壁固定连接，所述储水箱(3)的上端侧壁上固定连接有水泵(5)，所述水泵(5)的输入端贯穿储水箱(3)的侧壁并延伸至储水箱(3)内，所述套筒(6)上螺纹连接有螺纹柱(7)，所述螺纹柱(7)的上端侧壁上固定连接有支撑柱(8)，所述支撑柱(8)上通过滑动升降机构连接有固定板(9)，所述固定板(9)的下端侧壁上固定连接有导管(10)，所述导管(10)通过软管(11)与水泵(5)的输出端固定连接并连通，所述导管(10)两侧的侧壁上均等间距固定连接有多个高压雾化喷头(12)。

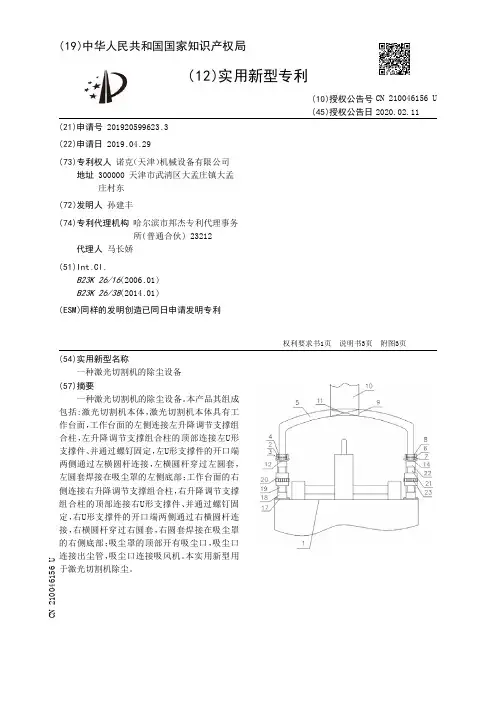

【CN210046156U】一种激光切割机的除尘设备【专利】

【CN210046156U】一种激光切割机的除尘设备【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920599623.3(22)申请日 2019.04.29(73)专利权人 诺克（天津）机械设备有限公司地址 300000 天津市武清区大孟庄镇大孟庄村东(72)发明人 孙建丰　(74)专利代理机构 哈尔滨市邦杰专利代理事务所(普通合伙) 23212代理人 马长娇(51)Int.Cl.B23K 26/16(2006.01)B23K 26/38(2014.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种激光切割机的除尘设备(57)摘要一种激光切割机的除尘设备。

本产品其组成包括:激光切割机本体，激光切割机本体具有工作台面，工作台面的左侧连接左升降调节支撑组合柱，左升降调节支撑组合柱的顶部连接左U形支撑件、并通过螺钉固定，左U形支撑件的开口端两侧通过左横圆杆连接，左横圆杆穿过左圆套，左圆套焊接在吸尘罩的左侧底部；工作台面的右侧连接右升降调节支撑组合柱，右升降调节支撑组合柱的顶部连接右U形支撑件、并通过螺钉固定，右U形支撑件的开口端两侧通过右横圆杆连接，右横圆杆穿过右圆套，右圆套焊接在吸尘罩的右侧底部；吸尘罩的顶部开有吸尘口，吸尘口连接出尘管，吸尘口连接吸风机。

本实用新型用于激光切割机除尘。

权利要求书1页 说明书3页 附图3页CN 210046156 U 2020.02.11C N 210046156U权　利　要　求　书1/1页CN 210046156 U1.一种激光切割机的除尘设备，其组成包括: 激光切割机本体，其特征是: 所述的激光切割机本体具有工作台面，所述的工作台面的左侧连接左升降调节支撑组合柱，所述的左升降调节支撑组合柱的顶部连接左U形支撑件、并通过螺钉固定，所述的左U形支撑件的开口端两侧通过左横圆杆连接，所述的左横圆杆穿过左圆套，所述的左圆套焊接在吸尘罩的左侧底部；所述的工作台面的右侧连接右升降调节支撑组合柱，所述的右升降调节支撑组合柱的顶部连接右U形支撑件、并通过螺钉固定，所述的右U形支撑件的开口端两侧通过右横圆杆连接，所述的右横圆杆穿过右圆套，所述的右圆套焊接在吸尘罩的右侧底部；所述的吸尘罩的顶部开有吸尘口，所述的吸尘口连接出尘管，所述的吸尘口连接吸风机。

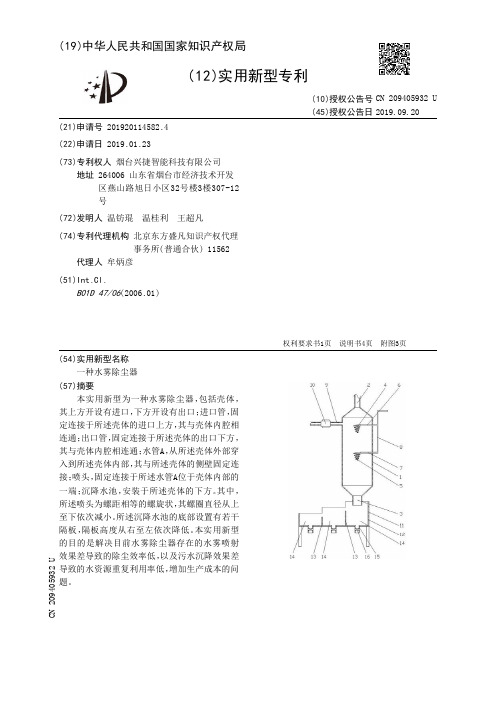

【CN209405932U】一种水雾除尘器【专利】

【CN209405932U】一种水雾除尘器【专利】
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920114582 .4
(22)申请日 2019 .01 .23
(73)专利权人 烟台兴捷智能科技有限公司 地址 264006 山东省烟台市经济技术开发 区燕山路旭日小区32号楼3楼307-12 号
(72)发明人 温钫琨 温桂利 王超凡
权利要求书1页 说明书4页 附图3页
CN 209405932 U
CN 209405932 U
权 利 要 求 书
1/1 页
1 .一种水雾除尘器，其特征在于包括， 壳体 ，其上方开设有进口 ，下方开设有出口 ； 进口管，固定连接于所述壳体的进口上方，其与壳体内腔相连通； 出口管，固定连接于所述壳体的出口下方，其与壳体内腔相连通； 水管A，从所述壳体外部穿入到所述壳体内部，其与所述壳体的侧壁固定连接； 喷 头 ，固 定连接于所述水管A位于壳 体内 部的 一端 ，所述喷 头为螺旋状 ，且其螺旋上表 面开设有螺旋槽； 沉降水池，安装于所述壳体的下方。 2 .如权利要求1所述的水雾除尘器，其特征在于，所述喷头为螺距相等的螺旋状。 3 .如权利要求1或2所述的水雾除尘器，其特征在于，所述喷头的螺圈直径从上至下依 次减小。 4 .如权利要求1或2所述的水雾除尘器，其特征在于，所述喷头的螺旋横截面为矩形。 5 .如权利要求1或2所述的水雾除尘器，其特征在于，所述喷头的数量两个。 6 .如权利要求5所述的水雾除尘器，其特征在于，两个所述喷头分别位于壳体的上部和 壳体的中部。 7 .如权利要求1或2所述的水雾除尘器，其特征在于，所述壳体的侧壁上安装有排气管， 所述排气管上安装有气泵。 8 .如权利要求7所述的水雾除尘器，其特征在于，所述排气管位于所述壳体的上部。 9 .如权利要求1或2所述的水雾除尘器，其特征在于，所述沉降水池包括， 水箱，设置于所述出口管的下方； 隔板，竖直设置于所述水箱的底部，其前侧、后侧、底侧均与水箱的内壁密封连接，所述 隔板具有若干个，其将水箱内部分割为若干个分割箱体，其中，最右侧的分割箱体位于所述 出口 管的 下方 ，各所述隔板的高 度从右向 左依次降 低 ，其中最右侧的隔板的高 度低于水箱 的右侧壁高度，最左侧的隔板的高度低于水箱的左侧壁高度； 排污管 ，具有若干个 ，固 定连接于各所述分 割箱体底部 ，其 与所述分 割箱体的 内 部 相 通； 排污阀 ，安装于各所述排污管上。 10 .如权利要求9所述的水雾除尘器，其特征在于，所述隔板的数量为两个，其将水箱分 割为三个分割箱体。

【CN209865595U】一种除尘设备【专利】

【CN209865595U】一种除尘设备【专利】
4 .根据权利要求3所述的除尘设备，其特征在于：所述喷头(11)内开设有若干个第一引 流槽(24) ，所述第一引流槽(24)下方开设有缓流槽(25) ，所述缓流槽(25)下方开设有第二 引流槽(26) ，所述第二引流槽(26)下方开设有扩流槽(27) ，所述扩流槽(27)下方开设有聚 流槽(28)。
7 .根据权利要求1所述的除尘设备，其特征在于： .根据权利要求1所述的除尘设备，其特征在于：所述收集器(13)的侧壁上固定有进水 管(19)。
2
CN 209865595 U
说 明 书
1/4 页
一种除尘设备
技术领域 [0001] 本实用新型涉及环保装备的技术领域，特别是涉及一种除尘设备。
(74)专利代理机构 北京东方盛凡知识产权代理 事务所(普通合伙) 11562
代理人 宋平
(51)Int .Cl . B01D 46/12(2006 .01) B01D 46/42(2006 .01)
(10)授权公告号 CN 209865595 U (45)授权公告日 2019.12.31
( 54 )实用新型名称 一种除尘设备
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920170195 .2
(22)申请日 2019 .01 .31
(73)专利权人 河北世普环保科技有限公司 地址 071000 河北省保定市恒源西路888号 3S双创社区孵化楼南侧厂房111号
(72)发明人 何田良
背景技术 [0002] 目前大部分工厂在进行机加工时，都会产生大量的粉尘，而大部分加工厂所采用 的除尘设备仅是吸尘的方式 ，但被吸出去的 粉尘及颗粒便直接排放至空气中 ，这样会环境 造成严重污染，危害人类的健康，即使是有些工厂采用了一些除尘设备，但目前的除尘设备 采 用的过滤装置仅单纯采 用过滤网 ，不仅过滤效果差 ，还需要不断更换 ，同时 ，无法实现对 过滤机构的 及时 清洗 ，有的除 尘设备中虽 然安装有清洗机构 ，但目 前的 清洗机构主要采 用 的喷 头均是直接由喷 头喷出 ，即使是有些喷嘴结构采 用聚流结构 ，但目 前喷嘴中通过聚流 结构喷出的水流 ，仍存在有水流紊乱的现象 ，进而使得在对过滤机构进行清洗时 ，出现有的 部分已经清洗干净，但有的部分仍未清洗干净，进而影响过滤机构的过滤效果，最终排出的 气流中仍存在有大量的有害粉尘。此外，有的工厂为了解决对过滤机构的清洗，将过滤机构 安装在离喷头最近处 ，但将过滤机构安装在离喷头较近的位置时 ，当粉尘随 着气流进入至 进尘管管内时 ，有部分的粉尘仍会聚集在管壁上 ，这样时间久了便会造成进尘管堵塞 ，这样 还需要对进尘管进行清洗 ，如果是将整个进尘管替换的话 ，比 较复杂且成本比 较高 ，但如果 在管内进行清洗的话 ，由于水分无法及时烘干 ，则出尘端的 加工设备便会受到影响 ，同时 ， 使得随 着气流出来的 粉尘更 加粘黏在过尘管的 管壁上 ，因此 ，需要提供一 种既 可以 对粉尘 进行过滤，又可以对过滤机构进行清洗，还可以防止进尘管出现堵塞现象的除尘设备。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920478783.2
(22)申请日 2019.04.10
(73)专利权人 秦皇岛国华科技有限公司
地址 066004 河北省秦皇岛市经济技术开
发区天池路30号
(72)发明人 倪洪启　林宝珊　张红旺　
(74)专利代理机构 北京汇信合知识产权代理有
限公司 11335
代理人 张焕响
(51)Int.Cl.
B01D 47/06(2006.01)
(54)实用新型名称
一种用于新型除尘雾炮机的喷嘴
(57)摘要
本实用新型公开了一种用于新型除尘雾炮
机的喷嘴，包括风筒、风机结构、紧固边、连接螺
钉、风机底座、电动推杆、旋转支座、保温水管、喷
雾头、供水接头和加压风扇。

本实用新型的有益
效果是：紧固边通过连接螺钉与风筒底部和风机
结构顶部均呈固定连接，保证风筒与风机结构连
接的紧密性，电动推杆的底端与风机底座的顶部
侧面呈固定连接，加强风机结构与风机底座连接
的稳定性，保温水管的底端与风筒底部通过环扣
呈固定连接，增大雾化程度，更加有效的吸附尘
埃，喷雾头固定连接在保温水管的上方，可以适
应不同的环境对喷头进行改装，提高装置的适配
性，加压风扇的底部与风机结构呈固定连接，增
大风机的固定面风压，加快雾化，增加装置的除
尘效率。

权利要求书1页 说明书3页 附图2页CN 210206276 U 2020.03.31
C N 210206276
U
权　利　要　求　书1/1页CN 210206276 U
1.一种用于新型除尘雾炮机的喷嘴，其特征在于：包括风筒(1)、风机结构(2)、紧固边(3)、连接螺钉(4)、风机底座(5)、电动推杆(6)、旋转支座(7)、保温水管(8)、喷雾头(9)、供水接头(10)和加压风扇(11)；所述风筒(1)位于装置的前半部分，且风筒(1)的两端固定连接在风机结构(2)与保温水管(8)之间，所述风机结构(2)位于装置的后半部分，且风机结构(2)的底端与风机底座(5)的顶端通过焊接的方式呈固定连接，所述紧固边(3)位于风筒(1)与风机结构(2)之间，且紧固边(3)通过连接螺钉(4)与风筒(1)底部和风机结构(2)顶部均呈固定连接，所述连接螺钉(4)穿过紧固边(3)的表面，且连接螺钉(4)与紧固边(3)呈固定连接，所述风机底座(5)位于装置的最底部，且风机底座(5)的顶端与风机结构(2)呈固定连接，所述电动推杆(6)位于风机结构(2)的底部外侧，且电动推杆(6)的底端与风机底座(5)的顶部侧面呈固定连接，所述旋转支座(7)位于供水接头(10)的底部，风筒(1)的正下方，且旋转支座(7)的顶端与风筒(1)的外侧壁呈固定连接，所述保温水管(8)位于装置的最顶部，且保温水管(8)的底端与风筒(1)底部通过环扣呈固定连接，所述喷雾头(9)固定连接在保温水管(8)的上方，且喷雾头(9)与保温水管(8)上预留的喷口相对应，所述供水接头(10)位于旋转支座(7)的顶部，且供水接头(10)的顶部与保温水管(8)呈固定连接，所述加压风扇(11)位于风筒(1)的内部中心，其中心轴与保温水管(8)的轴心相重合，且加压风扇(11)的底部与风机结构(2)内部呈固定连接。

2.根据权利要求1所述的一种用于新型除尘雾炮机的喷嘴，其特征在于：所述电动推杆(6)的切面呈三角状。

3.根据权利要求1所述的一种用于新型除尘雾炮机的喷嘴，其特征在于：所述保温水管(8)由两层中空铜管连接组成。

4.根据权利要求1所述的一种用于新型除尘雾炮机的喷嘴，其特征在于：所述喷雾头(9)带有螺纹。

5.根据权利要求1所述的一种用于新型除尘雾炮机的喷嘴，其特征在于：所述加压风扇(11)的叶片呈聚合状排列。

2。
