【CN109731423A】一种用于建筑工地除尘的环保型雾炮机【专利】

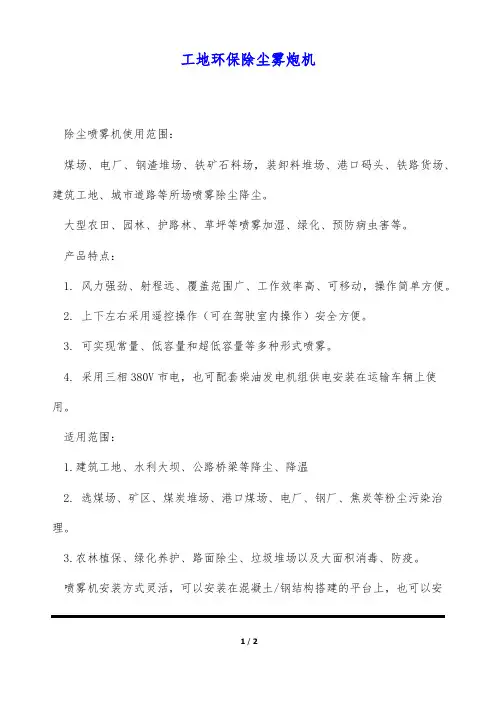

工地环保除尘雾炮机
除尘喷雾机使用范围：
煤场、电厂、钢渣堆场、铁矿石料场，装卸料堆场、港口码头、铁路货场、建筑工地、城市道路等所场喷雾除尘降尘。

大型农田、园林、护路林、草坪等喷雾加湿、绿化、预防病虫害等。

产品特点：
1. 风力强劲、射程远、覆盖范围广、工作效率高、可移动，操作简单方便。

2. 上下左右采用遥控操作（可在驾驶室内操作）安全方便。

3. 可实现常量、低容量和超低容量等多种形式喷雾。

4. 采用三相380V市电，也可配套柴油发电机组供电安装在运输车辆上使用。

适用范围：
1.建筑工地、水利大坝、公路桥梁等降尘、降温
2. 选煤场、矿区、煤炭堆场、港口煤场、电厂、钢厂、焦炭等粉尘污染治理。

3.农林植保、绿化养护、路面除尘、垃圾堆场以及大面积消毒、防疫。

喷雾机安装方式灵活，可以安装在混凝土/钢结构搭建的平台上，也可以安
装在拖曳移动式的车辆上，还可以整套安装在洒水运输车辆上；控制操作灵活，使用安全可靠。

方便耐用、适用性强，特别适合在输送带多，现场复杂或变化大，产尘多
的场所抑尘。

同时具有喷洒面积大，工作效率高，操作人员劳动强度低等优点。

水质要求：禁止用腐蚀性液体。

一般供水即可。

如遇其它特殊水源供水时，我们可根据供水情况，采取辅助设施，或调整设备解决。

水箱常规选用容量：1～10吨，具体型号可根据用户需求定制。

精品资料欢迎下载。

专利名称：一种建筑施工用的降尘喷雾机专利类型：实用新型专利
发明人：袁新好,周永青,苏建森
申请号：CN201720768233.5
申请日：20170628
公开号：CN207102183U
公开日：
20180316
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种建筑施工用的降尘喷雾机，其结构包括喷雾筒、支撑架、旋转装置、控制机箱，喷雾筒活动连接于支撑架内侧，支撑架与控制机箱垂直，旋转装置连接于支撑架底部，旋转装置安装在控制机箱上方，旋转装置设有衔接盘、一部旋转柱、固定胶环、二部旋转柱、一部旋转环、二部旋转环，衔接盘、一部旋转柱、固定胶环、二部旋转柱、一部旋转环、二部旋转环处于同心圆，衔接盘与一部旋转柱啮合，固定胶环环套在二部旋转柱上，一部旋转柱与固定胶环活动连接，二部旋转柱与一部旋转环活动连接。

本实用新型的有益效果是旋转装置安装在控制机箱上方，实现了360度旋转喷雾，使用方便，效率高。

申请人：武汉东湖学院,袁新好
地址：430212 湖北省武汉市江夏区文化路特1号
国籍：CN
更多信息请下载全文后查看。

专利名称：新型雾炮机
专利类型：发明专利
发明人：董旭升,张玉良,苏红梅,查志宏,杨国伟,刘小哲,王平申请号：CN201910795615.0
申请日：20190827
公开号：CN110559766A
公开日：
20191213
专利内容由知识产权出版社提供
摘要：本发明提出一种新型雾炮机，包括水箱，水箱与水泵连通，水泵位于机柜内，水泵与水管II 连通，机柜上设有转座，转座之间设有旋转的转筒，转筒的一端与空心轴连接，空心轴活动设在转座上，水管II与旋转接头连通，旋转接头与空心轴连通，空心轴穿至转筒的表面，空心轴与胶管连通，胶管缠在转筒上，胶管与喷管连通，喷管上设有喷头，喷管设在移动的喷雾架上。

本发明的优点：将不必要移动的水箱和必需移动的喷头独立设置，喷雾时只需推动喷雾架移动，减少了移动水箱的工作量；由于水箱为独立的部分，容量不受整体式结构的限制，可用大容量水箱；加设转筒、空心轴和旋转接头等结构，实现水管的旋转过渡，同时胶管在转筒上收放，便于胶管的放置。

申请人：中建七局第四建筑有限公司
地址：710016 陕西省西安市未央区未央路68号
国籍：CN
代理机构：郑州优盾知识产权代理有限公司
代理人：孙诗雨
更多信息请下载全文后查看。

专利名称：一种施工现场简易喷雾降尘装置
专利类型：实用新型专利
发明人：曾凡伟,李征宇,柯尊林,孙路,孙勇刚,王瑞伟,徐远东,赵炎斌,黄博,刘栋
申请号：CN201521067835.5
申请日：20151217
公开号：CN205461537U
公开日：
20160817
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种施工现场简易喷雾降尘装置，包括喷淋喷头、弯通接头、竖向管连接件、开关阀门、竖向分管、水平总管、三通管接头、水平管连接件、钢管、高压水龙头、高压泵、水箱、配电箱及总阀门，所述的水箱与水平总管之间安装高压泵，高压泵由配电箱供电，水平总管每隔6‑10m设置一个竖向分管，水平总管与竖向分管通过三通管接头连接，竖向分管的中部设置开关阀门，竖向分管顶端与竖向管连接件连接，竖向管连接件通过弯通接头连接喷淋头。

降尘效率高，成本低，施工方便、不影响现场施工，现场搭建简便，降尘效果好，拆装方便适用于各种施工现场并且可以循环使用。

申请人：武汉建工集团股份有限公司
地址：430023 湖北省武汉市江汉区汉口火车站广场东路武汉建工大楼
国籍：CN
代理机构：武汉宇晨专利事务所
代理人：王敏锋
更多信息请下载全文后查看。

专利名称：一种广角除尘雾炮专利类型：实用新型专利
发明人：马雪芳,王庆伟
申请号：CN201922324271.3申请日：20191221
公开号：CN211513897U
公开日：
20200918
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种广角除尘雾炮，应用在水雾除尘的技术领域，其包括机箱，机箱上方设有进风筒，进风筒内固定连接有风机，进风筒位于风机输出方向的一端固定连接有出风筒，出风筒远离进风筒的方向开口端小于与进风筒连接处的开口端，出风筒远离进风筒的一端固定连接有导向罩，机箱内设有储水箱，储水箱上设有水泵，水泵的输出端上固设有输水管，输出管延伸至导向罩远离出风筒一端的开口处，输水管远离水泵的一端连通有若干喷淋头。

本实用新型具有通过设置鸭嘴型的导向罩，使进风筒中的风机吹出的气流从导向罩以扇形向外喷射，并将喷淋头喷出的水流打散呈扇形向外抛射，水雾覆盖范围大，对面积较大的厂房降尘效率高的效果。

申请人：唐山宝陶陶瓷有限公司
地址：063000 河北省唐山市开平区唐古路唐津高速唐山东出口西100米
国籍：CN
代理机构：北京维正专利代理有限公司
代理人：马希超
更多信息请下载全文后查看。

专利名称：一种除尘环保设备及其除尘方法专利类型：发明专利
发明人：苏万里
申请号：CN202010088605.6
申请日：20200212
公开号：CN111330374A
公开日：
20200626
专利内容由知识产权出版社提供
摘要：本发明公开了一种除尘环保设备及其除尘方法，涉及除尘环保设备技术领域，为解决现有布袋式除尘设备因布袋的承受温度有限，所以无法对高温气体除尘的问题。

所述除尘设备主体的前端面上安装有检修门，且检修门设置有两个，所述除尘设备主体的上端设置有上箱体，所述上箱体的一侧设置有喷吹管驱动室，所述喷吹管驱动室的内部安装有气包，所述气包的上端安装有电磁脉冲阀，所述电磁脉冲阀的一端安装有喷吹管，且喷吹管的一端贯穿并延伸至上箱体的内部，所述上箱体的另一侧安装有抽风机。

申请人：淮南市百邦气动科技有限公司
地址：232000 安徽省淮南市潘集平圩经济开发区
国籍：CN
代理机构：南京禾易知识产权代理有限公司
代理人：翁亚娜
更多信息请下载全文后查看。

专利名称：一种非金属废料环保处理用降尘型雾炮机专利类型：实用新型专利
发明人：刘爱国,周志,刘阳,刘勇,徐国宏
申请号：CN202121259487.7
申请日：20210607
公开号：CN216062501U
公开日：
20220318
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种非金属废料环保处理用降尘型雾炮机，包括底箱和筒体，所述筒体位于底箱的上方，所述筒体的内腔右侧设有电机，所述电机的左侧设有若干个叶片，所述筒体的底部靠近左侧处贯穿设有水管，所述水管的左侧开设有若干个出水口，本实用新型一种非金属废料环保处理用降尘型雾炮机，通过锁定机构的设置，使得筒体在进入工作位置时，底块随筒体翻转至远离压板，压缩弹簧没有了外接的筒体的压制作用，压缩弹簧恢复至原始状态，并带动竖杆和活动板向下移动，活动板带动齿块移动至与齿轮相互啮合，进而齿轮和滚轮固定住，从而将设备固定住，以此使得设备能更加稳定的工作。

申请人：罗田国盛物资有限公司
地址：438600 湖北省黄冈市罗田县凤山镇经济开发区
国籍：CN
更多信息请下载全文后查看。
