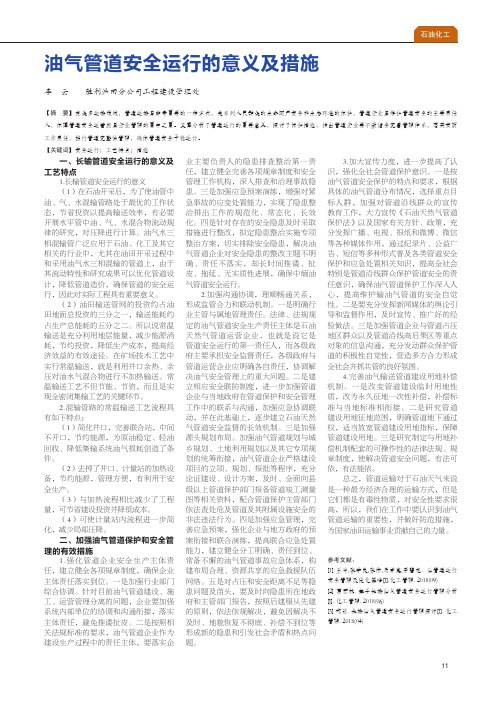

11一、长输管道安全运行的意义及工艺特点1.长输管道安全运行的意义(1)在石油开采后,为了使油管中油、气、水混输管路处于最优的工作状态,节省投资以提高输送效率,有必要开展水平管中油、气、水混合物流动规律的研究,对压降进行计算。
油气水三相混输管广泛应用于石油、化工及其它相关的行业中,尤其在油田开采过程中和采用油气水三相混输的管道上,由于其流动特性和研究成果可以优化管道设计,降低管道造价,确保管道的安全运行,因此对实际工程具有重要意义。
(2)油田输送管网的投资约占油田地面总投资的三分之一,输送能耗约占生产总能耗的五分之二。
所以说常温输送是充分利用地层能量,减少能源消耗,节约投资,降低生产成本,提高经济效益的有效途径。
在矿场技术工艺中实行常温输送,就是利用井口余热、余压对油水气混合物进行不加热输送。
常温输送工艺不但节能、节资,而且是实现全密闭集输工艺的关键环节。
2.混输管路的常温输送工艺流程具有如下特点:(1)简化井口,完善联合站,中间不开口,节约能源,为原油稳定、轻油回收、降低集输系统油气损耗创造了条件。
(2)去掉了井口、计量站的加热设备,节约能源,管理方便,有利用于安全生产。
(3)与加热流程相比减少了工程量,可节省建设投资并降低成本。
(4)可使计量站内流程进一步简化,减少局部压降。
二、加强油气管道保护和安全管理的有效措施1.强化管道企业安全生产主体责任,建立健全各项规章制度,确保企业主体责任落实到位。
一是加强行业部门综合协调。
针对目前油气管道建设、施工、运营管理分离的问题,企业要加强系统内部单位的协调和沟通衔接,落实主体责任,避免推诿扯皮。
二是按照相关法规标准的要求,油气管道企业作为建设生产过程中的责任主体,要落实企业主要负责人的隐患排查整治第一责任,建立健全完善各项规章制度和安全管理工作机构,深入排查和治理事故隐患。
三是加强应急预案演练,增强对紧急事故的应变处置能力,实现了隐患整治排出工作的规范化、常态化、长效化。

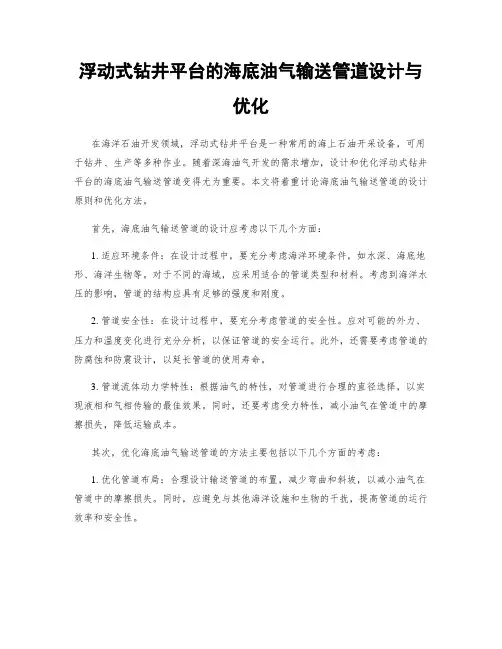

浮动式钻井平台的海底油气输送管道设计与优化在海洋石油开发领域,浮动式钻井平台是一种常用的海上石油开采设备,可用于钻井、生产等多种作业。
随着深海油气开发的需求增加,设计和优化浮动式钻井平台的海底油气输送管道变得尤为重要。
本文将着重讨论海底油气输送管道的设计原则和优化方法。
首先,海底油气输送管道的设计应考虑以下几个方面:1. 适应环境条件:在设计过程中,要充分考虑海洋环境条件,如水深、海底地形、海洋生物等。
对于不同的海域,应采用适合的管道类型和材料。
考虑到海洋水压的影响,管道的结构应具有足够的强度和刚度。
2. 管道安全性:在设计过程中,要充分考虑管道的安全性。
应对可能的外力、压力和温度变化进行充分分析,以保证管道的安全运行。
此外,还需要考虑管道的防腐蚀和防震设计,以延长管道的使用寿命。
3. 管道流体动力学特性:根据油气的特性,对管道进行合理的直径选择,以实现液相和气相传输的最佳效果。
同时,还要考虑受力特性,减小油气在管道中的摩擦损失,降低运输成本。
其次,优化海底油气输送管道的方法主要包括以下几个方面的考虑:1. 优化管道布局:合理设计输送管道的布置,减少弯曲和斜坡,以减小油气在管道中的摩擦损失。
同时,应避免与其他海洋设施和生物的干扰,提高管道的运行效率和安全性。
2. 优化支撑和固定方式:根据实际条件,选择合适的支撑和固定方式。
可以利用海床上的管道支架或者通过设立锚点来固定管道。
合理的支撑和固定方式可以减小管道的受力,提高管道的稳定性。
3. 优化管道材料和防腐蚀措施:选择合适的管道材料,如碳钢、合金钢等,根据海洋环境条件和输送流体特性进行选择。
同时,采取有效的防腐蚀措施,如外涂层、阴极保护等,以延长管道的使用寿命。
4. 优化管道直径和壁厚:根据油气的输送量和输送距离,合理选择管道的直径和壁厚。
合适的直径和壁厚可以减小油气在管道中的摩擦损失,降低运输成本。
5. 优化油气分流与调节设备:设计合适的油气分流与调节装置,实现油气的流量调控和分流。

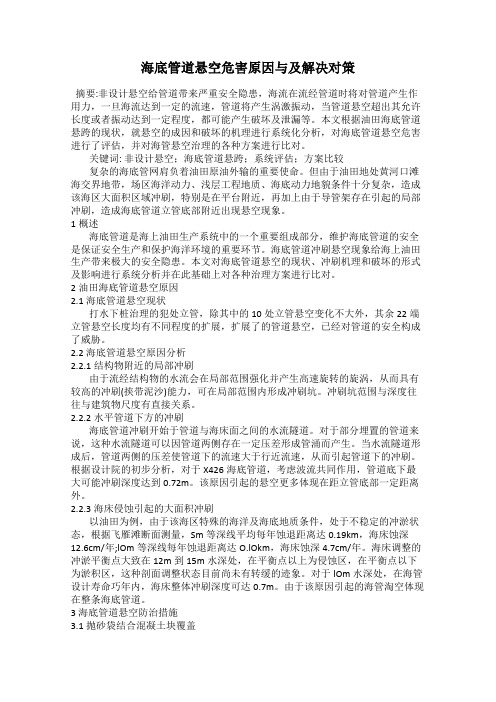

海底管道悬空危害原因与及解决对策摘要:非设计悬空给管道带来严重安全隐患,海流在流经管道时将对管道产生作用力,一旦海流达到一定的流速,管道将产生涡激振动,当管道悬空超出其允许长度或者振动达到一定程度,都可能产生破坏及泄漏等。
本文根据油田海底管道悬跨的现状,就悬空的成因和破坏的机理进行系统化分析,对海底管道悬空危害进行了评估,并对海管悬空治理的各种方案进行比对。
关键词: 非设计悬空;海底管道悬跨;系统评估;方案比较复杂的海底管网肩负着油田原油外输的重要使命。
但由于油田地处黄河口滩海交界地带,场区海洋动力、浅层工程地质、海底动力地貌条件十分复杂,造成该海区大面积区域冲刷,特别是在平台附近,再加上由于导管架存在引起的局部冲刷,造成海底管道立管底部附近出现悬空现象。
1概述海底管道是海上油田生产系统中的一个重要组成部分,维护海底管道的安全是保证安全生产和保护海洋环境的重要环节。
海底管道冲刷悬空现象给海上油田生产带来极大的安全隐患。
本文对海底管道悬空的现状、冲刷机理和破坏的形式及影响进行系统分析并在此基础上对各种治理方案进行比对。
2油田海底管道悬空原因2.1海底管道悬空现状打水下桩治理的犯处立管,除其中的10处立管悬空变化不大外,其余22端立管悬空长度均有不同程度的扩展,扩展了的管道悬空,已经对管道的安全构成了威胁。
2.2海底管道悬空原因分析2.2.1结构物附近的局部冲刷由于流经结构物的水流会在局部范围强化并产生高速旋转的旋涡,从而具有较高的冲刷(挟带泥沙)能力,可在局部范围内形成冲刷坑。
冲刷坑范围与深度往往与建筑物尺度有直接关系。
2.2.2水平管道下方的冲刷海底管道冲刷开始于管道与海床面之间的水流隧道。
对于部分埋置的管道来说,这种水流隧道可以因管道两侧存在一定压差形成管涌而产生。
当水流隧道形成后,管道两侧的压差使管道下的流速大于行近流速,从而引起管道下的冲刷。
根据设计院的初步分析,对于X426海底管道,考虑波流共同作用,管道底下最大可能冲刷深度达到0.72m。
海底输水管道及配重块整体稳定性设计徐海宁;祁峰;王恒栋【摘要】为了防止近海海底输水管道在外力作用下出现滑移,混凝土配重块是必不可少的.本文研究介绍了配重块的相关参数、分类、稳定性分析以及配重比经验值,并分析了管道在流水压力和波浪荷栽作用下的计算方法,为实际工程中输水管道及配重块整体稳定性设计提供了借鉴.【期刊名称】《特种结构》【年(卷),期】2019(036)001【总页数】5页(P62-66)【关键词】海底输水管道;配重块;流水压力;波浪荷栽【作者】徐海宁;祁峰;王恒栋【作者单位】上海市政工程设计研究总院(集团)有限公司 200092;上海市政工程设计研究总院(集团)有限公司 200092;上海市政工程设计研究总院(集团)有限公司200092【正文语种】中文引言目前我国对海底管道的研究主要集中在海底石油管道,对于近海海底输水管道的研究仍很薄弱,随着海底输水管线设计施工项目的不断开展,很多针对性较强的技术问题亟待研究和解决。
海底输水管道输送介质为净水,所在海域多为浅海,管材选用PE 管[1]。
由于PE 管材的密度比周围水的密度小,水下PE 管道会在外力作用下出现滑移,因此必须安装混凝土配重块来维持其稳定。
除此之外,混凝土配重块还可以用来抵抗管道内部气体积聚引发的浮力、水流荷载、波浪荷载,以保证管线的稳定性。
1 配重比及充气率为了工程上的描述方便,定义配重比ad这样一个技术指标,此参数经过试验证明与管道的位移直接相关,公式如下:式中:Wcw为分布在每米管道上的混凝土配重块在水中的浮重量;D为管道外径;γw 为周围水的比重。
还有一个国际上常用的描述类似情况的参数叫“充气率”,公式如下:式中:Wpipew为管道在水中的重量(负值);d为管道内径。
“充气率”是指在海水中,PE 管道内部填充一定程度的空气而管道不漂浮的比率,这一定义将管道自重考虑在内。
应注意的是,如果说一段管道的空气填充率是30%,并不意味着一定要在管道使用过程中向其内部填充30%的空气,而只是通过这一参数来代表管道配重量的大小[2]。
一
20一■论文广场 石油和化工设备 2012年第15卷
海底混输管道简单管网流动保障动态分析
王彦瑞‘,王东’,周建 ,王磊 ,赵轶 ,荆文明
(1.海洋石油工程股份有限公司,天津300451)
(2.中法渤海地质服务有限公司,天津3∞451)
[摘要]以国外某油田开发工程海底混输管道管网为例,利用0LGA 6.2瞬态模拟软件,对管道沿程流体流型、管网出口液流
量的变化、段塞形成以及出口气液流速变化情况等进行流动保障分析研究,指导下游段塞流捕集器、转输泵等产品的设计,
为整个项目提供啦术支持。
[关键词]流动保障:海底管道;多相流;数值模拟;段塞
流动保障的含义是“在各种环境条件下,在
整个油田开发期内,将石油经济地开采出来并输
送至处理设施”。该理论最早于1992年Deepstar
合作组织(由多个石油生产及服务公司组成)提
出,其背景是墨西哥湾深海油田在生产中遇到严
峻的技术挑战【1】。本文以国外某油田为例,研究海
底混输管道简单管网的流动保障问题。
l项目概况
本项目涉及三条海底混输管道,三条管道组
成一个支状管网,一条管线将A油田的流体,经由
水下三通(TIE.IN)输送至中心平台C平台上进行
处理,另一条管线将B油田的流体输送至水下三通
(TIE.IN)处,与来flA油田流体混合后一同输送
到C平台上进行处理。
2基础数据
管道参数及流体参数如表1所示,流体的组分
参数如表2所示。
表1管道及流体参数
A至TIE-IN B至TIE-IN TIE-IN至C
管线长度(km) 7.2 6.5 0.1
管径(in) 14 14 20
绝对粗糙度(m) 0.0002 0.0002 0.0002
质量流量(kg/h) 460935 553548 1014483
出口压力(kPaA) 8000
进口温度(℃) 62.3 60.9
表2流体的组分参数
H20 0.998004 0.997994 0.997998
Methane 0.000579 0.000570 0.000574
Ethane 0.000015 0.000015 0.000015
Propane 0.000001 0.000001 0.000001
NBP[0]244 0.000148 0.000151 0.000150
NBP[O]353 0.000306 0.000310 0.000308
NBP[0]514’ 0.000525 0.000533 0.000529
NBP[0]611‘ 0.000337 0.000342 0.000340
NAP E0]741’ 0.000081 0.000082 0.000082
其中:
Name MW Liq Density[kg/m ]
NBP[0]244* 183 849.5
NBP[0]353* 277 903.8
NBP[0]514. 465 978.5
NBP[0]611,lc 586 lO15.9
NBP[0]741. 758 1O61.3
3动态模拟结果及分析
因静态模拟没有时间变化的概念,不足以反
映管道真实状态,因此本文根据已知的基础条件
建立一个由三条海管组成的支状管网模型,使用
国际主流的管道动态模拟软件OLGA进行模拟。模
拟时间为10h。通过对流型、入口压力、出口气/液
流速、出口段塞量和出口液流量的计算分析,指
导下游段塞流捕集器、转输泵等产品的设计。
3.1流型分析
作者简介:王彦瑞(1981一)。男,黑龙江人,本科,学士,
工程师。现从事海洋石油平台及海底管道的工艺设计工作。
第6期 王彦瑞等海底混输管道简单管网流动保障动态分析 一2 —
:二二二 :嚣::= ::=: ’ :
一●OnI 惭,●口-.'…1&…t 3 ~
。 ’。伽。 。 胛。
-枷 _I口
舯 ‘ 肼。
F ~ ’'
图1三条管线的流型分布
图1中代号为(1)、(2)、(3)的三条线分别代表
了A平台 ̄OTIE—IN,B平台 ̄OTIE—IN,TIE.rN ̄UC
平台三条管线的流型分布。从图中可以看出,A平
台至水下三通TIE.IN段和B平台:t]TIE.IN段海管入
口处的流型为泡状流,而后渐变为海底管道部分
的段塞流,其原因可能是随着管线中气液流动,
压力随之降低,气体流速增大,高速的气体使气
液分界面处产生波浪,并且加剧,与管道上部管
壁接触,形成段塞。水下三通TIE.IN至C平台间的
管长较短,但平管段有明显的段塞流出现,原因
可能是(1)、(2)两条海管物流在水下三通TIE.IN处
汇流,造成流动的波动产生段塞。
3.2段塞流分析 一般说来,段塞流的形成会引起整个管网系 统压力的变化,因此管道的压力研究十分必要。 一 P¨1._ 1I u・ 竹mMl£Pr瞧” _・…・ 一 P i3忡嘲" 廿一 一’ ●-‘ …- _~‘ ’1lTf 呷, 0TI 一_ , …’ ’” ”‘ ‘ 。“ 。’” 一 } , 图2各段海管的入口压力随时间的变化 1070kPaA有较大幅度波动,波动范围在200kPa 左右。产生波动的原因可能是由于水下三通的汇 流,造成流量的急剧增加,气体流速增大,高速 的气体使气液分界面处产生波浪,并且使液体与 管道上部管壁接触,形成段塞。流动状态不稳 定,致使入口压力不稳定。 3.3出口气液流速 一∞脚 ‘'H-‘, ‘ 仉 P| ‘u岬-bF-r 图3管网出口气一液流速随时间的变化 从图3可以看出,出口气体和液体流速约为 2.5m/s,且波动剧烈,气体流速最大波动范围约为 25m/s,液体流速最大波动范围约为l5m/s,气液 流速的巨大差异可能形成气液间的滑脱,并最终 在出口形成气液交替的液体段塞。
3.4出口液塞体积
一 ■■L 洲I3HPI '坤-州wh ^“■m-■●4■...,^∞u
I
^ 八 ,;
、Il
^JI 。 .^I l ‘ I
图4出口液塞体积随时间的变化
从图2可以看出,A平台和B平台至水下三
通两条混 线的入口 毫基 鲁 37m,胭0 4 濉 施 1940kP aA和2200kPaAdx幅波动,两条管道物流 Ⅱ
混合后TIE—IN至C平台一段管线的入口压力在 3.5出口液流量
一
22一一论文广场 石油和化工设备 2012年第15卷
图5管网出口液流量随时间的变化
从图5可以看出,出口液流量出现有规律的波
动,最大波动幅度约为2m /s,这也说明在管网出
口处出现段塞。
4结束语
上述分析,对下游段塞流捕集器和液体转输
泵的设计意义重大。在本项目中,由于出口段塞
流的出现,致使各段管线的进口压力出现波动变
化。出口液流量最大波动幅度约为2m /s,出口气
液流速差距较大,气速波动范围约为液速的1.5
倍,出口液塞最大体积约为37m 。因此C平台需设
置相应的设备,如段塞流捕集器,并采取相应的
措施如调节节流阀以减小段塞量,避免段塞的生
成。
两条海底混输管道在汇流前均有段塞流流型
出现。由于海底管道在TIE.IN处的汇流,造成流
量波动以及流体组成的变化,极易在海管内形成
段塞流,并且在管道出口也很可能出现段塞流,
这是海底混输管网的一个特点,在设计过程中应
给予充分的注意。
◆参考文献
[1】侯磊,张劲军.基于流动保障的海底油气管道安全策略与
技术[J】.中国海上油气,2004,16(4):285-288.
