压电生物传感器

压电式传感器工作原理压电式传感器是一种将压电效应应用于传感器中的设备，它可以将压力、力、加速度、温度等物理量转换为电信号。

压电效应是指某些晶体在受到外力作用时会产生电荷，这种效应被应用在压电式传感器中，使其能够实现物理量到电信号的转换。

本文将介绍压电式传感器的工作原理及其应用。

1. 压电效应压电效应是指某些晶体在受到外力作用时会产生电荷的现象。

这种效应最早是由法国物理学家居里夫妇在1880年发现的，他们发现某些晶体在受到机械应力时会产生电荷，这种现象被称为正压电效应。

此外，这些晶体在受到电场作用时也会发生形变，这种现象被称为逆压电效应。

这两种效应被应用在压电式传感器中，使其能够实现物理量到电信号的转换。

2. 压电式传感器的结构压电式传感器通常由压电陶瓷、电极、外壳和连接线组成。

压电陶瓷是压电式传感器的核心部件，它是由压电晶体制成的，具有压电效应。

电极用于接收压电陶瓷产生的电荷，并将其转换为电信号。

外壳用于保护压电陶瓷和电极，连接线用于将电信号传输到外部设备。

3. 压电式传感器的工作原理当压电式传感器受到压力、力、加速度或温度等物理量的作用时，压电陶瓷会产生电荷。

这些电荷会被电极接收，并转换为电信号。

这个电信号可以是电压、电流或电荷量，其大小与作用在传感器上的物理量成正比。

通过测量电信号的大小，就可以确定作用在传感器上的物理量的大小。

4. 压电式传感器的应用压电式传感器具有灵敏度高、频率响应快、稳定性好等优点，因此被广泛应用于工业自动化、汽车电子、医疗设备、航空航天等领域。

例如，在工业自动化中，压电式传感器可以用于测量压力、力等物理量，用于控制和监测生产过程。

在汽车电子中，压电式传感器可以用于测量发动机的振动和噪声，用于改善车辆的驾驶舒适性。

在医疗设备中，压电式传感器可以用于测量血压、心率等生理参数，用于诊断和治疗疾病。

在航空航天中，压电式传感器可以用于测量飞机的结构应力和振动，用于确保飞行安全。

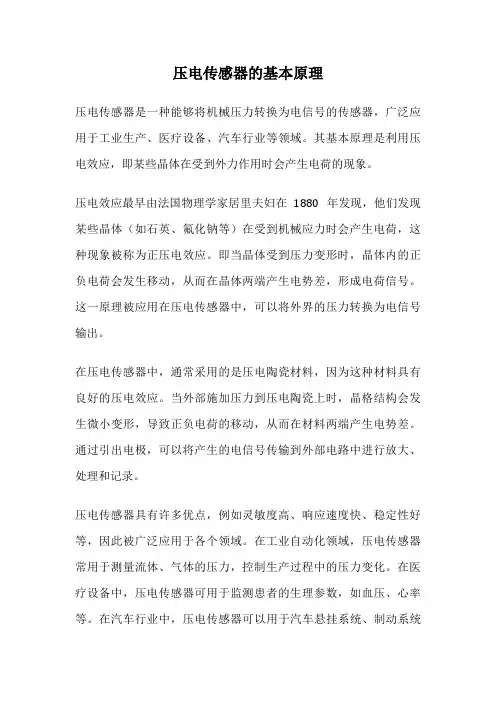

压电传感器的基本原理压电传感器是一种能够将机械压力转换为电信号的传感器，广泛应用于工业生产、医疗设备、汽车行业等领域。

其基本原理是利用压电效应，即某些晶体在受到外力作用时会产生电荷的现象。

压电效应最早由法国物理学家居里夫妇在1880年发现，他们发现某些晶体（如石英、氟化钠等）在受到机械应力时会产生电荷，这种现象被称为正压电效应。

即当晶体受到压力变形时，晶体内的正负电荷会发生移动，从而在晶体两端产生电势差，形成电荷信号。

这一原理被应用在压电传感器中，可以将外界的压力转换为电信号输出。

在压电传感器中，通常采用的是压电陶瓷材料，因为这种材料具有良好的压电效应。

当外部施加压力到压电陶瓷上时，晶格结构会发生微小变形，导致正负电荷的移动，从而在材料两端产生电势差。

通过引出电极，可以将产生的电信号传输到外部电路中进行放大、处理和记录。

压电传感器具有许多优点，例如灵敏度高、响应速度快、稳定性好等，因此被广泛应用于各个领域。

在工业自动化领域，压电传感器常用于测量流体、气体的压力，控制生产过程中的压力变化。

在医疗设备中，压电传感器可用于监测患者的生理参数，如血压、心率等。

在汽车行业中，压电传感器可以用于汽车悬挂系统、制动系统等的压力监测。

除了正压电效应外，压电材料还具有负压电效应，即当施加电压到压电材料上时，材料会发生形变。

这一特性被应用在压电执行器中，可以将电信号转换为机械运动。

压电执行器在精密仪器、医疗设备、航空航天等领域有着重要的应用，如微调节、精密定位等方面。

总的来说，压电传感器利用压电效应将机械压力转换为电信号，广泛应用于各个领域。

其基本原理简单而有效，具有许多优点，是一种重要的传感器技术。

随着科技的不断发展，压电传感器将在更多领域展现其重要作用，为人类生活带来更多便利和安全。

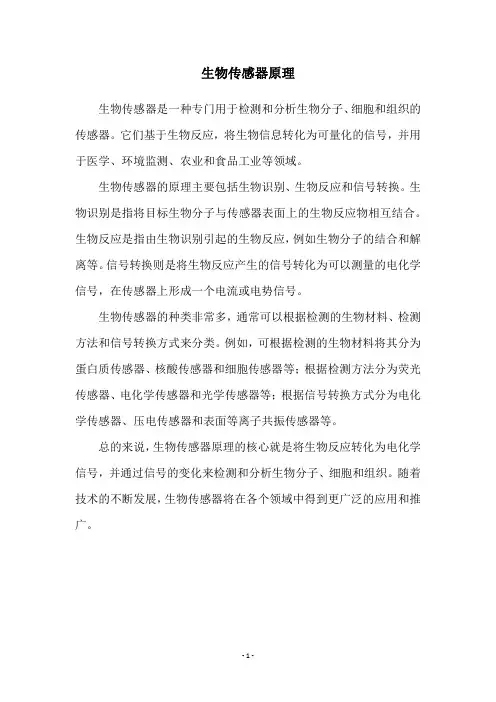

生物传感器原理
生物传感器是一种专门用于检测和分析生物分子、细胞和组织的传感器。

它们基于生物反应，将生物信息转化为可量化的信号，并用于医学、环境监测、农业和食品工业等领域。

生物传感器的原理主要包括生物识别、生物反应和信号转换。

生物识别是指将目标生物分子与传感器表面上的生物反应物相互结合。

生物反应是指由生物识别引起的生物反应，例如生物分子的结合和解离等。

信号转换则是将生物反应产生的信号转化为可以测量的电化学信号，在传感器上形成一个电流或电势信号。

生物传感器的种类非常多，通常可以根据检测的生物材料、检测方法和信号转换方式来分类。

例如，可根据检测的生物材料将其分为蛋白质传感器、核酸传感器和细胞传感器等；根据检测方法分为荧光传感器、电化学传感器和光学传感器等；根据信号转换方式分为电化学传感器、压电传感器和表面等离子共振传感器等。

总的来说，生物传感器原理的核心就是将生物反应转化为电化学信号，并通过信号的变化来检测和分析生物分子、细胞和组织。

随着技术的不断发展，生物传感器将在各个领域中得到更广泛的应用和推广。

- 1 -。

生物传感器的制备及应用[摘要]生物传感器是一门由生物、化学、物理、医学、电子技术等多种学科互相渗透成长起来的高新技术。

因其具有选择性好、灵敏度高、分析速度快、成本低、在复杂的体系中进行在线连续监测,特别是它的高度自动化、微型化与集成化的特点,从最先提出生物传感器的设想至今,其在近几十年获得蓬勃而迅速的发展。

在国民经济的各个部门如食品、制药、化工、临床检验、生物医学、环境监测等方面有广泛的应用前景。

特别是分子生物学与微电子学、光电子学、微细加工技术及纳米技术等新学科、新技术结合,正改变着传统医学、环境科学动植物学的面貌。

[关键词]生物传感器应用纳米材料一、生物传感器的原理生物传感器主要是由生物识别和信号分析两部分组成的生物识别部分是由具有分子识别能力的生物敏感识别元件构成,包括细胞、生物素、酶、抗体及核酸等[1]。

信号分析部分通常又叫做换能器,它们的工作原理一般是根据物质电化学、光学、质量、热量、磁性等。

物理化学性质将被分析物与生物识别元件之间反应的信号转变成易检测、量化的另一种信号,比如电信号、焚光信号等,再经过信号读取设备的转换过程,最终得到可以对分析物进行定性或定量检测的数据。

生物传感器识别和检测待测物的一般反应过程为:首先,待测物分子与识别元素接触;然后,识别元素把待测物分子从样品中分离出来;接着,转换器将识别反应相应的信号转换成可分析的化学或物理信号;最后,使用现代分析仪器对输出的信号进行相应的转换,将输出信号转化为可识别的信号。

生物传感器的各个部分包括分析装置、仪器和系统也由此构成。

生物传感器中的识别元素决定了传感器的特异性,是生物定性识别的决定因素;识别元素与待测分子的亲合力,以及换能器和检测仪表的精密度,在很大程度上决定了传感器的灵敏度和响应速度。

二、生物传感器的分类根据所用换能器和监测物理量、化学量和生物量可分为电化学生物传感器[2]、光学生物传感器[3]和压电生物传感器[4]等。

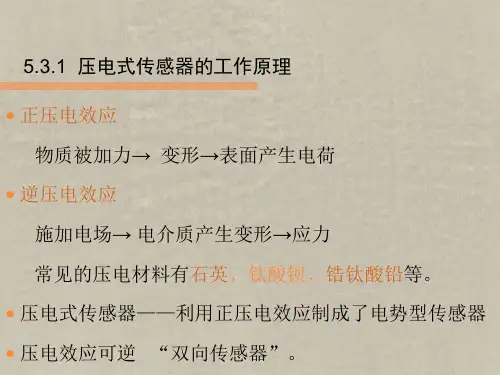

压电传感器的工作原理压电式传感器由压电传感元件和测量转换电路组成。

压电传感元件是一种力敏感元件，凡是能够变换为力的物理量，如应力、压力、振动、加速度等，均可进行测量，由于压电效应的可逆性，压电元件又常用作超声波的放射与接收装置。

压电式传感器是一种典型的自发电型传感器，以电介质的压电效应为基础，外力作用下在电介质表面产生电荷，从而实现非电量测量。

某些电介质在沿肯定方向上受到力的作用而变形时，内部会产生极化，同时在其表面有电荷产生，当外力去掉后，表面电荷消逝，这种现象称为压电正向效应。

反之，在电介质的极化方向施加交变电场，它会产生气械变形。

当去掉外加电场，电介质变形随之消逝。

这种现象称为压电逆向效应（电致伸缩效应）。

1、压电效应机理分析具有压电效应的物质许多，如自然的石英晶体、人造的压电陶瓷等，现以石英晶体为例，说明压电效应机理。

如图1所示为石英晶体切片，石英的晶体结构为六方晶体系，化学式为SiO2。

坐标轴定义如下：X轴：两平行柱面内夹角等分线，垂直此轴压电效应最强。

称为电轴。

Y轴：垂直于平行柱面，在电场作用下变形最大，称为机械轴。

z轴：无压电效应，中心轴，也称光轴。

图1 石英晶体切片图硅离子有4个正电荷，氧离子有2个负电荷，一个硅离子和两个氧离子交替排列。

2、结构特性（1）沿Y轴方向作用拉力与沿X轴方向作用压力，晶胞结构变形相同，因而产生的电荷极性相同，同样道理，沿X轴方向作用拉力与沿Y轴方向作用压力而产生的电荷极性相同。

（2）在晶体的线性弹性范围内，当沿X轴方向作用压力FX时，在与X轴垂直的平面上产生的电荷量为Q＝d11FX（3）假如沿Y轴方向作用压力Fy时，电荷仍消失在与X轴相垂直的平面上，其电荷量为Q＝d12 l/δ Fy ＝－d11 l/δ Fyl 为石英晶片的长度；δ为晶片的厚度，d12为沿Y轴方向施力的压电常数，由于石英晶体的轴对称，所以d12＝-d11。

负号表示所产生的电荷极性相反。

压电传感器的结构及应用压电传感器是一种能够将机械压力转化为电荷信号或电压信号的传感器。

它利用了压电效应，也就是一些特殊晶体在受到机械压力作用时会产生电荷或电压变化的现象。

压电传感器的结构和应用非常广泛，下面我们来详细介绍。

1.压电传感器的结构压电传感器的主要结构包括压电元件、输入、输出和电子电路等。

压电元件一般采用压电材料，如石英、锆钛酸锂等。

其中，石英主要用于高温或高压力环境，锆钛酸锂则用于低压环境。

输入端通过输入机械压力，使压电元件受到压力或应力的作用。

输出端通过测量压电元件产生的电荷或电压变化，将机械信号转化为电信号。

电子电路则起到调理、放大和转换电信号的作用。

2.压电传感器的应用领域(1)汽车工业：压电传感器可用于汽车发动机的燃油喷射系统、气囊系统和轮胎压力检测系统等。

通过感知压力变化，及时调整燃油喷射量，提高燃油利用率和发动机效率；在发生事故时，它可检测到碰撞的冲击力，从而触发气囊的充气；监测轮胎内部压力变化，提醒驾驶员补充空气。

(2)医疗器械：压电传感器可用于血压计、呼吸仪等医疗器械。

它可以测量血液流动时的压力变化，帮助医生了解患者的血压情况；在呼吸仪中，压电传感器可以测量患者的呼吸频率和呼吸压力。

(3)工业自动化：压电传感器广泛应用于工业控制和自动化领域。

例如，在液压系统中，压电传感器可用于监测液压油的压力变化，以确保系统正常运行；在机床上，它可以测量刀具与工件之间的接触压力，避免过度削减或过度磨损。

(4)环境监测：压电传感器可用于环境污染和灾害预警等领域。

例如，在地震监测中，它可以测量地壳的应力变化，提前预警地震；在大气污染监测中，它可以测量大气中的气体压力变化，帮助判断大气污染程度。

总结：。

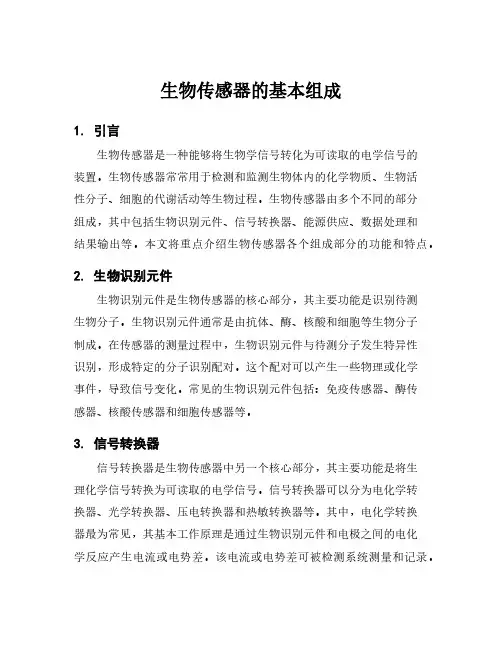

生物传感器的基本组成1. 引言生物传感器是一种能够将生物学信号转化为可读取的电学信号的装置。

生物传感器常常用于检测和监测生物体内的化学物质、生物活性分子、细胞的代谢活动等生物过程。

生物传感器由多个不同的部分组成，其中包括生物识别元件、信号转换器、能源供应、数据处理和结果输出等。

本文将重点介绍生物传感器各个组成部分的功能和特点。

2. 生物识别元件生物识别元件是生物传感器的核心部分，其主要功能是识别待测生物分子。

生物识别元件通常是由抗体、酶、核酸和细胞等生物分子制成。

在传感器的测量过程中，生物识别元件与待测分子发生特异性识别，形成特定的分子识别配对。

这个配对可以产生一些物理或化学事件，导致信号变化。

常见的生物识别元件包括：免疫传感器、酶传感器、核酸传感器和细胞传感器等。

3. 信号转换器信号转换器是生物传感器中另一个核心部分，其主要功能是将生理化学信号转换为可读取的电学信号。

信号转换器可以分为电化学转换器、光学转换器、压电转换器和热敏转换器等。

其中，电化学转换器最为常见，其基本工作原理是通过生物识别元件和电极之间的电化学反应产生电流或电势差。

该电流或电势差可被检测系统测量和记录。

4. 能源供应能源供应是生物传感器的另一个重要组成部分，其主要作用是为生物传感器的正常运行提供必要的能源。

目前，生物传感器所采用的能源供应方式主要包括：纯化学能源、太阳能、运动能和无线电磁辐射等。

需要注意的是，能源供应通常是生物传感器设计中的最大瓶颈，并且具有较高的能量损失。

5. 数据处理数据处理是生物传感器中的一个重要步骤，其主要目的是将传感器产生的复杂信号转换为易于理解和使用的信号。

数据处理通常包括数据采集、数字信号处理和数据识别等步骤。

在采集到传感器信号后，需要通过适当的算法进行处理。

因此，数据处理部分是生物传感器设计中的另一个关键部分。

6. 结果输出结果输出是生物传感器的最后一个组成部分。

其主要目的是将采集到的测量结果呈现给用户。

生物传感器1. 概述生物传感器基本特征之一，是能够对外界的各种刺激做出反应。

其所以能够如此，首先是由于生物能感受外界的各类刺激信号，并将这些信号转换成体内信息处理系统所能接受并处理的信号。

例如，人能通过眼、耳、鼻、舌、神等感觉器官将外界的光、声、温度及其他各种化学和-物理信号转换成人体内神经系统等信息处理系统能够接受和处理的信号。

现代和未来的信息社会中，信息处理系统要对自然和社会的各种变化作出反应，首先需要通过传感器将外界的各种信息接收下来，并转换为信息系统中的信息处理单元（即计算机）能够接受和处理的信号。

随着生产力的高度发展和物质文明的不断提高，在工农业生产、环境保护、医疗诊断和生物工程等领域，每时每刻都有大量的样品余姚分心和检验。

这些样品要求在很短的时间内完成检测，有时甚至要求在线或在或体内直接测定。

这就需要开发一种能够测定各种无机或有机化合物的新型有效的传感器。

生物传感器便是其中的一个重要方面。

在现代信息科学技术领域中，有人把计算机比作大脑，而把传感器比作感觉器官。

在生物信号的分析检测领域，目前的状况是“头脑发达，感觉迟缓”。

因此，生物传感器的研究和应用更加被提到日益重要的地位。

2. 生物传感器的定义根据中华人民共和国国家标准(GB 7665-1987)的规定，传感器定义为：能感受规定的被测量信号并按照一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转化、转换元件组成。

其中，敏感元件是指传感器中能直接感受或响应被测量信号的部分；转换元件是指将敏感元件感受或响应的被测量信号转换成使用于传输或测量的电信号部分。

生物传感器由生物识别元件和信号转换器组成，能够选择性地对样品中的待测物发出相应，通过生物识别系统和电化学或其他传感器把待测物质的浓度转为电信号，根据电信号的大小定量测出待测物质的浓度。

生物传感器是应用生物活性材料（如酶、蛋白质、DNA、抗体、抗原、生物膜等）与物理或化学换能器有机结合的一门交叉学科，是发展生物技术必不可少的一种先进的检测方法与监控方法，也是物质在分子水平的快速、微量分析方法。

压电式传感器设计及应用压电式传感器是一种将机械能转化为电能的传感器，具有广泛的应用领域和优良的性能。

本文将介绍压电式传感器的设计原理、结构和工作原理，并以压力传感器和加速度传感器为例，详细介绍其设计和应用。

压电式传感器的设计原理是基于压电效应，即某些晶体在受到外部压力或应变作用时，会产生电荷分离。

压电晶体是压电式传感器的核心组件，常见的压电材料有石英、铅锆酸钛等。

当外力作用于压电晶体时，晶体内部的正负离子会发生位移，从而产生电荷。

通过检测这些电荷的变化，可以得到外部力的信息。

压电式传感器的结构一般包括压电晶体、电极和外壳。

压电晶体通常为薄片状，上下分别贴有电极。

当外力作用于晶体时，压电晶体会发生形变，电极上的电荷也会发生变化。

电极连接到外部电路中，可以测量到电荷变化，从而得到外力的信息。

外壳的作用是保护晶体并提供机械支撑。

压电式传感器的工作原理是利用压电效应和电荷转换原理。

当外力施加在压电晶体上时，晶体会发生形变，其中正负离子的位移产生电荷分离。

电荷会通过电极导线传输到外部电路中，经过放大和处理后，可以得到外力的信息。

压力传感器和加速度传感器是常见的压电式传感器。

压力传感器是测量外部压力的传感器。

其设计实现了将传感器外部所受的压力信号转换为电信号输出的功能。

具体设计时，将压电晶体固定在一个强大的电绝缘背板上，并覆盖上一个具有压力通道的弹性膜片，当压力作用于膜片时，晶体会发生形变，从而产生电荷。

通过测量电荷的变化，可以得到压力的信息。

压力传感器广泛用于工业控制、汽车制造等领域。

加速度传感器是测量加速度的传感器。

其设计实现了将传感器外部所受的加速度信号转换为电信号输出的功能。

加速度传感器通常由一个或多个压电晶体组成。

其中的压电晶体与弹簧连接，当受到外部加速度时，晶体会产生形变，从而产生电荷。

通过测量电荷的变化，可以得到加速度的信息。

加速度传感器广泛用于机械设备、航空航天等领域。

总结起来，压电式传感器是一种基于压电效应的传感器，具有广泛的应用领域。

压电传感器的工作原理
压电传感器是一种新型的传感器，它利用压电效应来检测物体的位置、速度和加速度。

压电传感器可以测量静态物体，也可以用于测量运动物体的位置、速度和加速度。

压电传感器的工作原理是：将一个晶体放在高强度电场中，当它受到压力时，晶体中的电子就会受到排斥力，从而改变晶体的电容量。

改变的电容量可以用电路来测量，从而以电信号的形式来表示外部压力的大小。

压电传感器的优点有很多，例如，它可以检测微弱的变化，信号清晰，而且精度高，可以长时间工作，耐用性强，维护和使用方便。

压电传感器在许多领域都有广泛的应用，如工业控制、汽车、航空航天、军事、医疗等等。

它们可以检测物体的速度和加速度，从而实现自动控制，使系统更加精确、可靠、安全。

总的来说，压电传感器是一种高精度的传感器，可以检测物体的位置、速度和加速度，广泛应用于工业控制、汽车、航空航天、军事、医疗等领域，可以提高系统的精确度、可靠性和安全性。

压电式传感器的特点及应用压电式传感器是一种常见的传感器类型，它的主要特点是能够将压力、力、加速度、应力等物理量转化为电信号。

它利用一种或多种压电材料的特殊性质，通过压电效应来实现信号的转换。

这种传感器结构简单、易于制造，且具有较高的灵敏度和稳定性，因此被广泛应用于各个领域。

压电式传感器的主要特点有以下几个方面：1. 高灵敏度：压电材料具有较高的压电系数，能够将微小的压力或应变转化为电信号，具有很高的灵敏度。

2. 宽频响特性：压电材料的频率响应范围广，可以实现高频、宽频的信号传输，适用于不同频段的应用。

3. 快速响应速度：压电传感器具有快速的响应速度，能够在短时间内将物理量的变化转化为电信号，并能实现实时监测和反馈。

4. 宽工作温度范围：压电材料具有较高的工作温度范围，能够在高温或低温环境下正常工作，适用于各种工况条件。

5. 高稳定性：压电材料具有较高的稳定性，不易受环境影响，具有长期稳定的工作性能。

压电式传感器在各个领域有广泛的应用，包括但不限于以下几个方面：1. 工业领域：在工业领域中，压电式传感器可以用于测量各种物理量，如压力传感器用于测量液压系统中的压力，力传感器用于测量机械装置的力和扭矩，加速度传感器用于监测设备的振动和运动状态等。

2. 医疗领域：在医疗领域中，压电式传感器被广泛应用于医疗设备和仪器中。

例如，心脏起搏器中的压力传感器用于测量心脏的收缩和舒张压力，听诊器中的压电传感器用于接收和转化心音和呼吸音等。

3. 汽车领域：在汽车领域中，压电式传感器被应用于多个方面，如发动机管理系统中的压力传感器用于测量燃油压力，刹车系统中的压力传感器用于测量刹车液的压力，加速度传感器用于检测车辆的加速度和倾斜度等。

4. 航空航天领域：在航空航天领域中，压电式传感器广泛应用于飞行器的测控系统中。

例如，飞机中的压力传感器用于测量气压和油压，加速度传感器用于监测飞机的振动和运动状态，应力传感器用于测量结构的应变和应力等。

新型传感器原理及应用
传感器是一种能将感知到的物理量转换成电信号或其他所需形式的设备。

新型传感器通常采用了一些先进的原理和技术，以满足更高的精度、灵敏度和稳定性要求。

下面将介绍一些新型传感器的原理及应用。

1. 压电传感器：压电传感器利用压电效应，即材料在受到压力作用时会产生电荷或电势变化的原理。

这种传感器常见于力传感、加速度和压力测量等领域，如车辆碰撞感应系统、智能手机屏幕触摸等。

2. 光电传感器：光电传感器利用光电效应，即光的照射能够使材料产生电荷或电势变化的原理。

光电传感器的应用非常广泛，包括光电开关、光电编码器、光电障碍物检测等。

3. 磁传感器：磁传感器主要利用磁敏效应，即材料在受到磁场作用时会产生电荷或电势变化的原理。

磁传感器常用于测量磁场强度、位置和方向等，如磁力计、地磁传感器等。

4. 生物传感器：生物传感器是一类针对生物分子或细胞等生物学特性进行检测和分析的传感器。

其原理可以包括免疫反应、酶反应、DNA杂交等，常见的应用有生物医学检测、环境监
测和食品安全等。

5. 气体传感器：气体传感器用于检测和测量空气中的气体成分。

常见的原理包括化学反应、电化学反应和光学吸收等。

这种传感器广泛应用于环境监测、工业生产和安全防护等领域。

以上只是一些新型传感器的原理及应用的简要介绍，随着科技的不断发展，还会有更多新型传感器出现，并应用在更多领域中。

这些传感器的原理和技术的发展将为人们生活和工作带来更多便利和创新。
