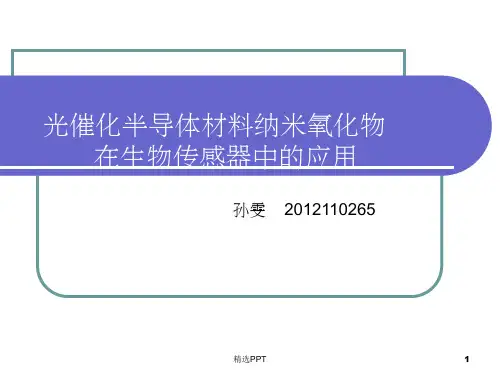

光催化半导体材料纳米氧化物 在生物传感器中的应用
孙雯 2012110265
精选PPT
1
目录
半导体材料光催化性能简介 金属氧化物纳米材料在生物传感上的应用 总结与展望
精选PPT
2
1.1半导体光催化背景
通过利用可再生能源和新型环境友好型功能材料来治理或修复生态环 境和制备清洁能源,并在最大限度上提高新型环境友好型功能材料的使 用效率是21世纪环境及能源领域的重要目标之一。半导体光催化技术以 其室温深度反应和可直接利用太阳能作为能源来驱动反应等独特性能, 在此领域中发挥出重要作用。
精选PPT
10
纳米棒
例如,Liu 课题组制备的基于ZnO 纳米棒的第三代安培型葡萄糖传 感器,固定于ZnO 纳米棒的葡萄糖氧化酶表现出很高的催化活性,构 建的传感器在一个很宽的线性范围内具有高灵敏度和良好的选择性。
基于葡萄糖氧化酶修饰的 ZnO 纳米棒阵列构建的第三代安培型葡萄糖传感器
精选PPT
11
精选PPT
3
1.2 半导体光催化反应原理
根据以能带为基础的电子理论,半导体的基本能带结构是:存 在一些列的满带,在最上面的满带称为价带(Valence band, VB );存在一系列的空带 ,在最下面的空带称为导带(Conduction band, CB).价带和导带之间称为禁带。当用能量大于或等于禁带 宽度(Eg)的光辐射半导体时,半导体价带上的电子可以被激发 跃迁到导带上面,同时在价带上面产生相应的空穴,于是便在半 导体内部生成了光生电子(e-)-光生空穴(h+)对。
降低成本, 实现超微量检测, 扩大应用范围。
精选PPT
15
谢谢!
精选PPT
16
广义上的纳米材料是指在三维空间中至少有一维处于 纳米尺度范围(1-100nm) 或由它们作为基本单元构成的 材料。
