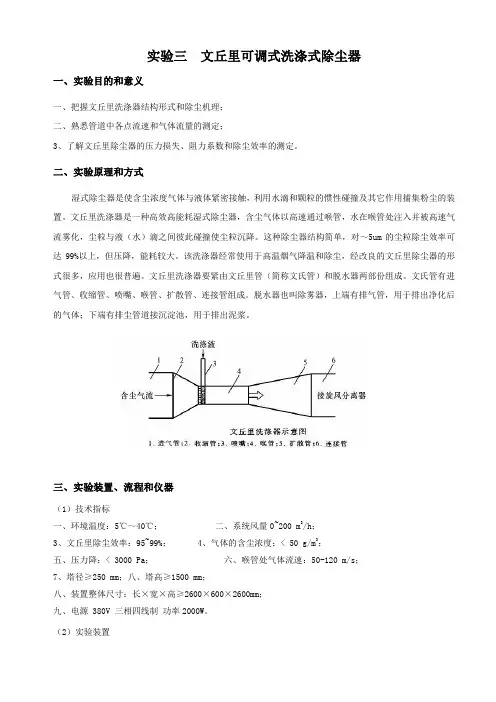

实验三文丘里可调式洗涤式除尘器一、实验目的和意义一、把握文丘里洗涤器结构形式和除尘机理；二、熟悉管道中各点流速和气体流量的测定；3、了解文丘里除尘器的压力损失、阻力系数和除尘效率的测定。
二、实验原理和方式湿式除尘器是使含尘浓度气体与液体紧密接触，利用水滴和颗粒的惯性碰撞及其它作用捕集粉尘的装置。
文丘里洗涤器是一种高效高能耗湿式除尘器，含尘气体以高速通过喉管，水在喉管处注入并被高速气流雾化，尘粒与液（水）滴之间彼此碰撞使尘粒沉降。
这种除尘器结构简单，对～5um的尘粒除尘效率可达99%以上，但压降，能耗较大。
该洗涤器经常使用于高温烟气降温和除尘，经改良的文丘里除尘器的形式很多，应用也很普遍。
文丘里洗涤器要紧由文丘里管（简称文氏管）和脱水器两部份组成。
文氏管有进气管、收缩管、喷嘴、喉管、扩散管、连接管组成。
脱水器也叫除雾器，上端有排气管，用于排出净化后的气体；下端有排尘管道接沉淀池，用于排出泥浆。
三、实验装置、流程和仪器（1）技术指标一、环境温度：5℃～40℃；二、系统风量0~200 m3/h；3、文丘里除尘效率：95~99%；4、气体的含尘浓度：< 50 g/m3；五、压力降：< 3000 Pa；六、喉管处气体流速：50-120 m/s；7、塔径≥250 mm；八、塔高≥1500 mm；八、装置整体尺寸：长×宽×高≥2600×600×2600mm；九、电源 380V 三相四线制功率2000W。
（2）实验装置文丘里除尘器性能实验装置其要紧由文丘里凝聚器、旋风雾沫分离器、粉尘配灰斗、通风机、水泵和管道及其附件所组成。
可调文丘里洗涤器实验系统如下图，从右向左说明如下：1、透明有机玻璃进气管段1付，配有动压测定环，与微压计配合利用可测定入口管道流速和流量；2、自动粉尘加料装置(采纳调速电机)，用于配置不同浓度的含灰气体；3、入口管段采样口，用于入口气体粉尘采样；也可利用比托管和微压计在此处测定管道流速；4、文丘里洗涤器入口、出口测压环，与U型压差计一道用来测定文丘里洗涤器的压力损失；5、文丘里洗涤器，是气体中颗粒物与洗涤液接触的要紧场所。
除尘器简介：除尘器是把粉尘从烟气中分离出来的设备叫除尘器或除尘设备。
除尘器的性能用可处理的气体量、气体通过除尘器时的阻力损失和除尘效率来表达。
同时，除尘器的价格、运行和维护费用、使用寿命长短和操作管理的难易也是考虑其性能的重要因素。
除尘器分类除尘器按其作用原理分成以下五类(1)机械力除尘器包括重力除尘器、惯性除尘器、离心除尘器等。
(2)洗涤式除尘器包括水浴式除尘器、泡沫式除尘器，文丘里管除尘器、水膜式除尘器等。
(3)过滤式除尘器包括布袋除尘器和颗粒层除尘器等(4)静电除尘器。
(5)磁力除尘器。
除尘器按照除尘方式分为：（1）干式除尘器。
（2）半干式除尘器。
（3）湿式除尘器。
除尘器行业标准AQ 1022-2006 煤矿用袋式除尘器DL/T 514-2004 电除尘器JB/T 10341-2002 滤筒式除尘器JB/T 20108-2007 药用脉冲式布袋除尘器JB/T 6409-2008 煤气用湿式电除尘器MT 159-1995 矿用除尘器JC/T 819-2007 水泥工业用C X BC系列袋式除尘器JC 837-1998 建材工业用分室反吹风袋式除尘器JB/T 8532-2008 脉冲喷吹类袋布除尘器JB/T 9055-1999 机械振动类袋式除尘器除尘器选型依据1、处理风量（Q）处理风量是指除尘设备在单位时间内所能净化气体的体积量。
单位为每小时立方米（m3/h）或每小时标立方米（Nm3/h）。
是袋式除尘器设计中最重要的因素之一。
根据风量设计或选择袋式除尘器时，一般不能使除尘器在超过规定风量的情况下运行，否则，滤袋容易堵塞，寿命缩短，压力损失大幅度上升，除尘效率也要降低；但也不能将风量选的过大，否则增加设备投资和占地面积。
合理的选择处理风量常常是根据工艺情况和经验来决定的。

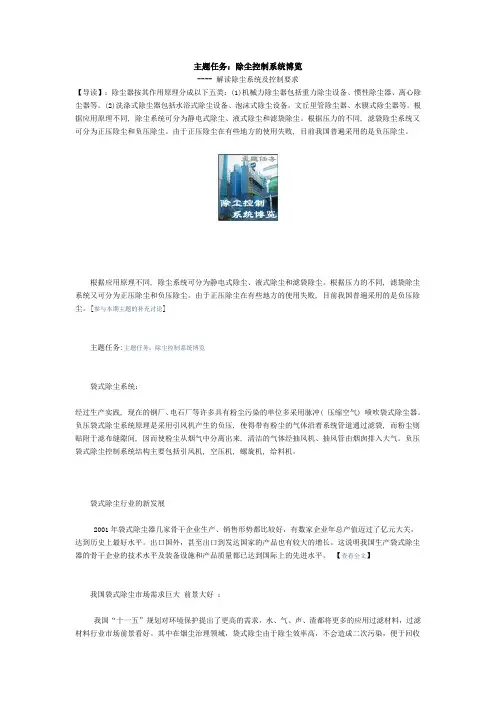

主题任务：除尘控制系统博览---- 解读除尘系统及控制要求【导读】：除尘器按其作用原理分成以下五类：(1)机械力除尘器包括重力除尘设备、惯性除尘器、离心除尘器等。
(2)洗涤式除尘器包括水浴式除尘设备、泡沫式除尘设备，文丘里管除尘器、水膜式除尘器等。
根据应用原理不同, 除尘系统可分为静电式除尘、液式除尘和滤袋除尘。
根据压力的不同, 滤袋除尘系统又可分为正压除尘和负压除尘。
由于正压除尘在有些地方的使用失败, 目前我国普遍采用的是负压除尘。
根据应用原理不同, 除尘系统可分为静电式除尘、液式除尘和滤袋除尘。
根据压力的不同, 滤袋除尘系统又可分为正压除尘和负压除尘。
由于正压除尘在有些地方的使用失败, 目前我国普遍采用的是负压除尘。
[参与本期主题的补充讨论]主题任务:主题任务：除尘控制系统博览袋式除尘系统：经过生产实践, 现在的钢厂、电石厂等许多具有粉尘污染的单位多采用脉冲( 压缩空气) 喷吹袋式除尘器。
负压袋式除尘系统原理是采用引风机产生的负压, 使得带有粉尘的气体沿着系统管道通过滤袋, 而粉尘则贴附于滤布缝隙间, 因而使粉尘从烟气中分离出来, 清洁的气体经抽风机、抽风管由烟囱排入大气。
负压袋式除尘控制系统结构主要包括引风机, 空压机, 螺旋机, 给料机。
袋式除尘行业的新发展2001年袋式除尘器几家骨干企业生产、销售形势都比较好，有数家企业年总产值迈过了亿元大关，达到历史上最好水平。
出口国外，甚至出口到发达国家的产品也有较大的增长。
这说明我国生产袋式除尘器的骨干企业的技术水平及装备设施和产品质量都已达到国际上的先进水平。
【查看全文】我国袋式除尘市场需求巨大前景大好：我国“十一五”规划对环境保护提出了更高的需求，水、气、声、渣都将更多的应用过滤材料，过滤材料行业市场前景看好。
其中在烟尘治理领域，袋式除尘由于除尘效率高，不会造成二次污染，便于回收干料等性能，在国内外的应用越来越广，占到所用除尘设备的80％。
据统计，2005年袋式除尘行业总产值为65亿元，同比增长21％，尽管增速较快，但仍不能满足全国工业的需求。

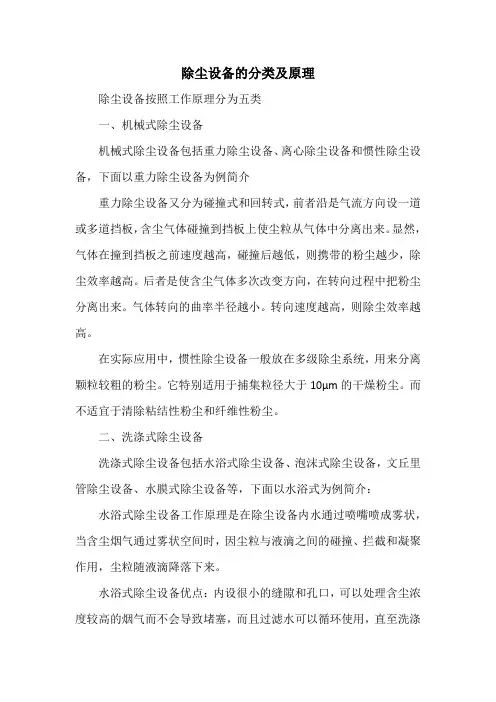

除尘设备的分类及原理除尘设备按照工作原理分为五类一、机械式除尘设备机械式除尘设备包括重力除尘设备、离心除尘设备和惯性除尘设备，下面以重力除尘设备为例简介重力除尘设备又分为碰撞式和回转式，前者沿是气流方向设一道或多道挡板，含尘气体碰撞到挡板上使尘粒从气体中分离出来。
显然，气体在撞到挡板之前速度越高，碰撞后越低，则携带的粉尘越少，除尘效率越高。
后者是使含尘气体多次改变方向，在转向过程中把粉尘分离出来。
气体转向的曲率半径越小。
转向速度越高，则除尘效率越高。
在实际应用中，惯性除尘设备一般放在多级除尘系统，用来分离颗粒较粗的粉尘。
它特别适用于捕集粒径大于10μm的干燥粉尘。
而不适宜于清除粘结性粉尘和纤维性粉尘。
二、洗涤式除尘设备洗涤式除尘设备包括水浴式除尘设备、泡沫式除尘设备，文丘里管除尘设备、水膜式除尘设备等，下面以水浴式为例简介：水浴式除尘设备工作原理是在除尘设备内水通过喷嘴喷成雾状，当含尘烟气通过雾状空间时，因尘粒与液滴之间的碰撞、拦截和凝聚作用，尘粒随液滴降落下来。
水浴式除尘设备优点：内设很小的缝隙和孔口，可以处理含尘浓度较高的烟气而不会导致堵塞，而且过滤水可以循环使用，直至洗涤液中物质浓度达到相当高的浓度为止，简化了水处理设施；缺点：设备体积较大，处理细粉尘的能力较低。
所以该类型除尘器常用于处理粉尘径大含烟浓度较高的烟气三、过滤式除尘设备过滤式除尘设备除尘机，是通过过滤材料对空气中的飞灰颗粒进行机械拦截来实现的，另先收到的飞灰颗粒在滤料表面形成了一层粘稠的稳定的灰层，称为滤饼或虑床，它又起了很好的过滤作用。
过滤元件可以由棉毛纤维、玻璃纤维或各种化学纤维经过纺织(或针刺)成滤料，再缝制成垂直悬挂的滤袋，不同场合要选用不同的滤料。
在滤袋上收集到的粉尘通过周期性的机械抖动、过滤后的烟气反吹或压缩空气的脉冲反吹等途径使布袋变形而将灰清除。
四、静电除尘设备静电除尘设备的工作原理是烟气通过电除尘设备主体结构前的烟道时，使其烟尘带正电荷，然后烟气进入设置多层阴极板的电除尘设备通道。
