燃机余热锅炉基本原理

余热锅炉是利用工业企业炉窑及其它余热热源设备产生的余热而生产蒸汽或热水的一种供热设备。

由于“余热”种类的多样性从而使余热锅炉的结构形式各式各样，不尽相同。

余热锅炉的分类余热是在工业生产中未被充分利用就排放掉的热量，它属于二次能源，是一次能源和可燃物料转换后的产物。

1按余热的性质可分为以下几大类：1.高温烟气余热：它是常见的一种形式，其特点是产量大、产点集中，连续性强，便于回收和利用，其带走热量占总热量的40~50%，该余热锅炉回收热量，可用于生产或生活用热及发电。

2.3.4.高温炉渣余热：如高炉炉渣、转炉炉渣、电炉炉渣等，该炉渣温度在1000℃以上，它带走的热量占总热量的20%。

5.6.7.高温产品余热：如焦炉焦碳、钢锭钢坯、高温锻件等，它一般温度.很高，含有大量余热。

8.9.10.可燃废气、废液的余热：如高炉煤气、炼油厂的催化裂化再生废气、造纸厂的黑液等，它们都可以被利用。

11.12.13.化学反应余热：如冶金、硫酸、磷酸、化肥、化纤、油漆等工业部门，都产生大量的化学反应余热。

14.15.16.冷却介质余热：如工业炉窑的水套等冷却装置排出的大量冷却水，各种汽化冷却装置产出的蒸汽都含有大量的余热，它们都可以被合理利用。

17.18.19.冷凝水余热：各工业部门生产过程用汽在工业过程后冷凝减小时所具有的物理显热。

20.2由于余热是与其它生产设备及工艺密切相关，故余热利用又具有以下特点：1.热负荷不稳定，主要有工艺生产过程所决定。

2.3.4.烟尘的成分、浓度、粒度差别比较大。

从而使锅炉的受热面布置受影响，必须考虑防磨、堵灰及除尘。

5.6.7.烟气成分的多样性，使有的烟气具有腐蚀性。

如烟气中的SO2、烟尘或炉渣中的各种金属和非金属元素等都可能对余热设备产生低温或高温腐蚀和积灰。

8.9.10.受安装物所固有条件的限制。

如有的对锅炉进、出烟口标高的限制；有的对锅炉排烟温度的限制，使其满足生产工艺的要求。

11.12.3由于余热烟气性质的不同，故使余热锅炉的种类、结构形式各不相同。

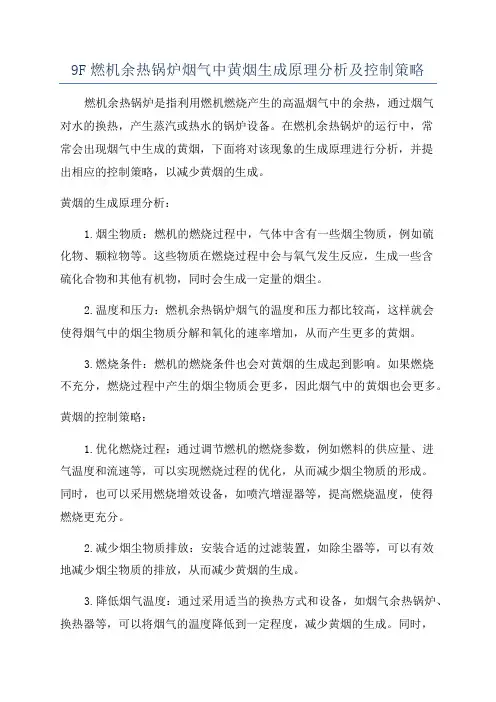

9F燃机余热锅炉烟气中黄烟生成原理分析及控制策略燃机余热锅炉是指利用燃机燃烧产生的高温烟气中的余热，通过烟气对水的换热，产生蒸汽或热水的锅炉设备。

在燃机余热锅炉的运行中，常常会出现烟气中生成的黄烟，下面将对该现象的生成原理进行分析，并提出相应的控制策略，以减少黄烟的生成。

黄烟的生成原理分析：1.烟尘物质：燃机的燃烧过程中，气体中含有一些烟尘物质，例如硫化物、颗粒物等。

这些物质在燃烧过程中会与氧气发生反应，生成一些含硫化合物和其他有机物，同时会生成一定量的烟尘。

2.温度和压力：燃机余热锅炉烟气的温度和压力都比较高，这样就会使得烟气中的烟尘物质分解和氧化的速率增加，从而产生更多的黄烟。

3.燃烧条件：燃机的燃烧条件也会对黄烟的生成起到影响。

如果燃烧不充分，燃烧过程中产生的烟尘物质会更多，因此烟气中的黄烟也会更多。

黄烟的控制策略：1.优化燃烧过程：通过调节燃机的燃烧参数，例如燃料的供应量、进气温度和流速等，可以实现燃烧过程的优化，从而减少烟尘物质的形成。

同时，也可以采用燃烧增效设备，如喷汽增湿器等，提高燃烧温度，使得燃烧更充分。

2.减少烟尘物质排放：安装合适的过滤装置，如除尘器等，可以有效地减少烟尘物质的排放，从而减少黄烟的生成。

3.降低烟气温度：通过采用适当的换热方式和设备，如烟气余热锅炉、换热器等，可以将烟气的温度降低到一定程度，减少黄烟的生成。

同时，在余热锅炉中，合理地控制水的进出口温度，也可以降低烟气的温度，从而减少黄烟的生成。

4.快速烟气净化：在烟气经过换热器之前，设置一段快速烟气净化的装置，如静电除尘器、湿式电除尘器等，可以迅速地减少烟气中的烟尘物质，减少黄烟的生成。

5.定期维护和清洁：定期对余热锅炉进行维护和清洁，清除燃烧器坑、烟道等部位的沉积物和污垢，保持燃烧设备的正常运行状态，减少黄烟的生成。

综上所述，通过优化燃烧过程、减少烟尘物质排放、降低烟气温度、快速烟气净化和定期维护和清洁等控制策略，可以有效地减少燃机余热锅炉烟气中黄烟的生成。

余热锅炉原理
余热锅炉是一种利用工业生产过程中产生的废热来产生蒸汽或热水的设备。

它利用了工业生产中的烟气、废水、废热等能源，将其通过余热回收技术转化为可利用的热能。

余热锅炉的工作原理基本分为两个步骤：回收热能和产生蒸汽或热水。

首先，余热回收。

在工业生产过程中，产生烟气和废水等废弃物具有一定的热量。

余热锅炉通过烟道或烟气热交换器将烟气中的热量吸收，并将其传递给锅炉的工作介质（通常为水）。

通过这样的热交换过程，废弃物中的热能得以回收利用，从而达到节能的目的。

其次，热能转化。

回收到的热能传递给锅炉的工作介质后，通过加热使其升温达到沸腾点，从而产生蒸汽或热水。

这些蒸汽或热水可以用于工业生产中的多个环节，如加热、蒸馏、暖气等。

通过这样的方式，不仅能够节约能源，减少能源消耗，还可以提高生产过程中的能源利用效率。

余热锅炉的应用范围广泛，尤其适用于高热能消耗的工业领域。

例如，钢铁、化工、造纸、电力等行业都可以采用余热锅炉来回收废弃物中的热能，实现能源的再利用。

总的来说，余热锅炉通过回收废热，将其转化为可利用的热能，达到节能和资源循环利用的目的。

它在工业生产中发挥了重要
的作用，对于提高能源利用效率和减少环境污染具有积极的意义。

余热锅炉基本原理余热锅炉是一种能够利用工业生产过程中产生的余热来生成蒸汽或加热水的装置。

它能够将废热转化为有用的能量，实现了能源的再利用，具有节能环保的特点。

下面将详细介绍余热锅炉的基本原理。

余热锅炉的基本原理是利用烟气中的余热来加热水，将水转化为蒸汽或加热水。

当燃烧燃料时，会产生大量的热量，其中大部分以烟气的形式排出锅炉。

而余热锅炉通过回收这些烟气中的余热，来加热水。

余热锅炉的工作流程分为三个阶段：燃料燃烧阶段、余热利用和水循环循环阶段。

在燃料燃烧阶段，燃料在锅炉内燃烧产生大量的热量。

燃料可以是煤炭、天然气、石油等，其燃烧产生的热量会使锅炉内的水加热，水逐渐转化为蒸汽。

在余热利用阶段，燃烧产生的烟气在烟气管道中流过，烟气中含有大量的余热。

余热锅炉通过在烟气管道中设置烟气换热器来回收这些余热。

烟气换热器是一个与烟气流动方向垂直的管道，烟气穿过管道时与管道之间的水进行换热，将余热传递给水。

在水循环阶段，经过烟气换热器后的水变为加热水或蒸汽。

蒸汽可以用于工业生产过程中的加热、动力产生或发电，而加热水可以用于加热工艺液、供暖等。

经过能量转化后的水最终会通过水循环系统被重新供给锅炉，循环利用于下一轮的加热过程。

余热锅炉的主要作用是将工业生产中产生的废热转化为有用的热能，减少了能源的浪费，提高了能源的利用率。

它不仅能够降低企业的能源成本，还能减少对环境的污染，实现了节能减排的目标。

与传统锅炉相比，余热锅炉具有以下优点：1.能源利用率高：余热锅炉可以充分利用烟气中的余热，使得能源的利用效率提高了20%以上。

2.节能环保：通过余热回收，不仅减少了能源的消耗，还减少了环境中的废气排放，实现了能源的节约和环境保护。

3.经济效益好：通过减少能源的消耗，余热锅炉能够降低企业的能源成本，提高企业的竞争力。

4.适应性强：余热锅炉可以适应各种不同的工业生产过程和燃料类型。

5.操作简便：余热锅炉的操作和维护相对简单，不需要专门的人员进行维护。

燃机余热锅炉基本原理介绍燃机余热锅炉，英文简写为 HRSG（Heat Recovery Steam Generator），是燃气－蒸汽联合循环的重要组成部分。

其主要工作原理是通过布置大量的换热管（通常采用螺旋鳍片管）来吸收燃机排气的余热，产生蒸汽供汽机发电或作为供热及其它工艺用汽。

燃机余热锅炉发展至今，形成了各种结构形式和布置方法，简单介绍如下。

燃机余热锅炉按照其循环方式主要分为两种形式：即受热面水平布置的强制循环余热锅炉和受热面垂直布置的自然循环余热锅炉，两者的主要区别是强制循环锅炉需配置循环泵依靠循环泵的压头实现蒸发器内的水循环，而自然循环则主要靠下降管和受热的蒸发管束中工质的密度差来实现循环。

强制循环就国外而言主要在欧洲使用较多，国内主要用于燃机燃用重油等含灰较多燃料、受热面需吹灰和清洗的情况，如我厂提供深圳南山电厂、月亮湾等电厂的 9E 级燃机余热锅炉及浙江金华、广州明珠等 6B 级燃机余热锅炉。

自然循环就国外而言主要用于美国，国内主要用于燃机燃用天然气、轻油等清洁燃料的燃机余热锅炉，如我厂提供的深圳金岗、天津滨海等的6B，江苏无锡、海南南山的FT-8 及海南洋浦 V94.2 燃机余热锅炉。

强制循环和自然循环余热锅炉的结构形式见附图 1 和附图 2。

附图 1 强制循环余热锅炉附图 2 自然循环余热锅炉燃机余热锅炉按照是否补燃分为补燃型余热锅炉和非补燃型余热锅炉，除非是用于热电联产或其它特殊工艺要求，一般应选用非补燃型余热锅炉，因为补燃会降低余热锅炉的效率。

一般补燃采用烟道式燃烧器，布置在进口烟道中，仅利用燃机排气中的氧气而不掺入补燃空气，补燃后烟气温度控制在 750℃以下。

烟道式补燃燃烧器的布置位置见附图 3，其结构见附图 4。

附图 3 补燃位置附图 4 烟道式补燃燃烧器结构燃机余热锅炉按产生的蒸汽的压力等级数分为单压、双压、三压等，一般每个压力等级由相应的过热器、蒸发器和省煤器组成（中、低压系统有时不布置过热器或省煤器）；燃机余热锅炉还可以按是否自身除氧分为带整体式除氧器和不带整体式除氧器余热锅炉，按是否再热分为再热和非再热余热锅炉。

余热锅炉的原理介绍及其类型
余热锅炉的原理介绍及其类型如下：
原理介绍：
1. 余热锅炉是发生器、热交换器、冷凝器、蒸发器等设备的组合，主要工作原理是高温物料在余热锅炉中吸收热量，将物料状态由气态（或接近气态）转变，同时余热锅炉出口的蒸汽或热水被回收并进入汽包进行汽水分离，再循环使用。

2. 余热锅炉内的换热器有两个功能：一是对烟气进行冷却，将余热锅炉能够回收的热量传递给冷却剂；二是实现给水逐步加热、汽化的过程，在换热过程中起到扩容的作用。

类型：
1. 自然循环余热锅炉，这类锅炉依靠锅水密度差来形成循环。

2. 强制循环余热锅炉，这类锅炉以水泵为动力，形成锅水循环流动。

3. 光管式余热锅炉，其显著特点为受热面为光管，简单可靠，经济性好。

4. 翅片式余热锅炉，其显著特点为受热面管子外侧面有翅片，增大传热面积，增强传热效果。

5. 膜式余热锅炉，它由波纹板组成锅筒，烟气和工质流动方向垂直，具有结构紧凑、占地面积小和运行可靠等优点。

以上就是余热锅炉的基本原理和主要类型。

余热锅炉在工业生产和节能减排中发挥着重要作用。

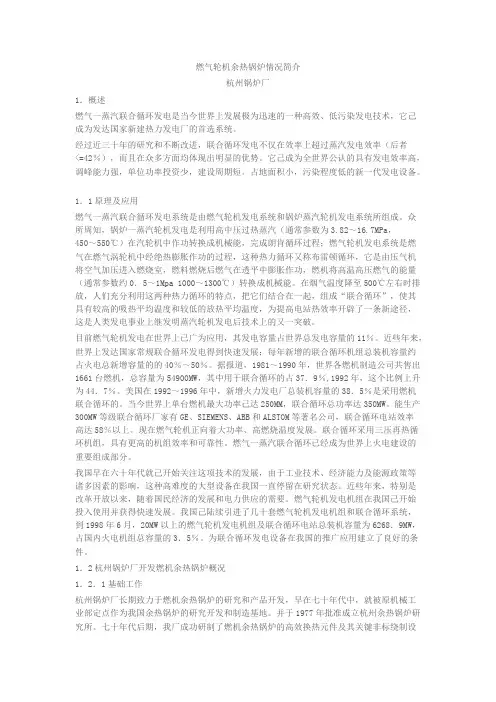

燃气轮机余热锅炉情况简介杭州锅炉厂1．概述燃气一蒸汽联合循环发电是当今世界上发展极为迅速的一种高效、低污染发电技术，它己成为发达国家新建热力发电厂的首选系统。

经过近三十年的研究和不断改进，联合循环发电不仅在效率上超过蒸汽发电效率（后者<=42％），而且在众多方面均体现出明显的优势。

它己成为全世界公认的具有发电效率高，调峰能力强，单位功率投资少，建设周期短。

占地面积小，污染程度低的新一代发电设备。

1．1原理及应用燃气一蒸汽联合循环发电系统是由燃气轮机发电系统和锅炉蒸汽轮机发电系统所组成。

众所周知，锅炉一蒸汽轮机发电是利用高中压过热蒸汽（通常参数为3.82～16.7MPa，450～550℃）在汽轮机中作功转换成机械能，完成朗肯循环过程；燃气轮机发电系统是燃气在燃气涡轮机中经绝热膨胀作功的过程，这种热力循环又称布雷顿循环，它是由压气机将空气加压进入燃烧室，燃料燃烧后燃气在透平中膨胀作功，燃机将高温高压燃气的能量（通常参数约0．5～1Mpa 1000～1300℃）转换成机械能。

在烟气温度降至500℃左右时排放，人们充分利用这两种热力循环的特点，把它们结合在一起，组成“联合循环”，使其具有较高的吸热平均温度和较低的放热平均温度，为提高电站热效率开辟了一条新途径，这是人类发电事业上继发明蒸汽轮机发电后技术上的又一突破。

目前燃气轮机发电在世界上已广为应用，其发电容量占世界总发电容量的11％。

近些年来，世界上发达国家常规联合循环发电得到快速发展；每年新增的联合循环机组总装机容量约占火电总新增容量的的40％～50％。

据报道，1981～1990年，世界各燃机制造公司共售出1661台燃机，总容量为54900MW，其中用于联合循环的占37．9％,1992年，这个比例上升为44．7％。

美国在1992～1996年中，新增火力发电厂总装机容量的38．5％是采用燃机联合循环的。

当今世界上单台燃机最大功率己达250MM，联合循环总功率达350MW。

余热锅炉工作原理
余热锅炉是一种能够利用工业生产中产生的烟气余热的装置，通过将烟气中的热能转化为水蒸汽或热水，以满足工业生产过程中的热能需求。

余热锅炉的工作原理主要包括以下几个步骤：
1. 烟气进入余热锅炉：工业生产中的烟气首先经过气体处理系统，如除尘装置和脱硫装置等，去除其中的颗粒物和有害气体。

然后，经过管道输送至余热锅炉燃烧室。

2. 烟气燃烧：燃烧室内提供适当的燃料，并且合理调节燃料与空气的比例，以保证燃烧的充分和稳定。

在燃烧过程中，烟气释放出大量的热能。

3. 烟气与介质接触：烟气在余热锅炉内与需要加热的介质，如水或工艺流体，进行热交换。

通过烟气与介质的相对流动，烟气的热量被传递给介质，使介质的温度升高。

4. 使用介质的热能：烟气的热量被介质吸收后，通过介质传递给工业生产过程中的设备或其他热能需求，以完成加热、蒸发或其他生产过程。

5. 排放烟气：烟气在热交换过程中的温度下降，一部分热量被介质吸收，烟气的温度也随之降低。

最终，烟气中的废气通过烟囱排放到大气中。

总之，余热锅炉通过将工业生产中产生的烟气中的热能转化为水蒸汽或热水，实现了对热能的回收利用。

这不仅减少了燃料的消耗和成本，还降低了工业生产过程中的环境污染。

同时，余热锅炉也具有循环利用的功能，从而进一步提高了能源利用效率。

余热锅炉的工作原理
余热锅炉是一种能够利用工业生产过程中产生的废气、废热等余热资源进行能量回收的设备。

其工作原理主要包括余热回收和热能转化两个过程。

首先，余热回收过程。

当工业生产中产生的高温废气或废热通过烟道排出时，余热锅炉通过烟道烟气换热器的方式，将烟气中的余热吸收并传导给工作介质，例如水或空气。

在这个过程中，余热锅炉中的换热器起到了关键作用，通过高效的热交换技术，将烟气中的热量传递给工作介质。

其次，热能转化过程。

经过换热器传导后，工作介质（水或空气）中获得了来自烟气中的热量。

接下来，这些热量被转化为热能，通过余热锅炉中的传热设备，例如热交换器或蒸发器，使工作介质中的压力和温度升高，形成高温高压的蒸汽或高温空气，用于工业生产中的加热或动力供应。

总结起来，余热锅炉利用工业生产中产生的废气、废热等余热资源，通过烟道烟气换热器将余热回收，并通过热能转化过程将余热转化为可用的热能，以实现能源的高效利用。

余热锅炉的结构和工作原理余热锅炉是一种利用工业生产过程中产生的废热来产生蒸汽或热水的设备。

它将废热转化为可利用的能量，不仅减少了能源的浪费，还可以节约成本和减少环境污染。

首先，炉体是余热锅炉的主要部分，它通常由钢制或铸铁制成，用于容纳燃料和废热烟气。

炉体内还设置有燃料喷嘴、点火器和炉膛等设备，用于燃烧燃料或燃烧废气。

其次，燃烧器是余热锅炉的关键部件，它负责将燃料或废气充分燃烧，释放热能。

燃烧器通常由喷嘴、燃烧室和点火器组成。

燃料或废气在燃烧室中与空气混合，点火器将混合物点燃，产生的燃烧烟气经烟道进入换热器。

然后，烟道系统是余热锅炉用于传输烟气的管道系统。

烟道系统通常包括主烟道和辅助烟道。

主烟道负责将燃烧烟气从炉体引出，辅助烟道则用于排放烟气中的有害物质。

烟道系统的设计合理与否直接影响到余热锅炉的换热效率和安全运行。

最后，换热器是余热锅炉的核心部件，它将烟气中的热能传递给工作介质（蒸汽或热水），实现能量的转化。

换热器通常包括锅筒、管束和管板等组成部分。

烟气在换热器内部与管束中的工作介质进行换热，产生蒸汽或热水，之后通过管道输送至其他生产设备或供热系统中使用。

在工作原理方面，余热锅炉的运行主要可分为燃料燃烧过程和烟气换热过程。

首先，在燃料燃烧过程中，燃烧器将燃料或废气与空气混合，形成可燃的混合气。

点火器点燃混合气，燃料在炉膛中燃烧释放热能，产生高温的燃烧烟气。

烟气穿过烟道系统进入换热器，为下一步的换热过程做准备。

其次，在烟气换热过程中，烟气在换热器内与管束中的工作介质进行换热。

烟气的高温热量被传递给工作介质，使其温度升高，同时烟气冷却，减少了对环境的热污染。

经过换热后，烟气的温度降低，成为低温烟气，排出烟道系统。

换热器中产生的蒸汽或热水经过相应的管道输送至其他设备或供热系统中，供给工业生产或生活使用。

同时，换热器的设计和选材对余热锅炉的效率和安全运行也起着重要作用。

总的来说，余热锅炉通过合理的结构和工作原理，将废热转化为可利用的热能，不仅节约能源，减少环境污染，还为工业生产提供了经济效益和环保效益。

余热锅炉原理
余热锅炉是一种利用工业余热发电的设备，它的原理是通过将工业过程中产生的余热回收利用，将其转化为热能并产生蒸汽，再通过蒸汽驱动涡轮发电机发电。

余热锅炉的使用不仅可以节约能源，还可以降低环境污染和企业的生产成本，因此被广泛应用于各个工业领域。

余热锅炉的原理基于热力学第一定律，即能量守恒定律。

在工业生产过程中，产生的热能通常会散失到环境中，造成能源的浪费。

而余热锅炉的作用就是将这部分热能回收利用，使其转化为能够产生蒸汽的热能。

这种热能可以来自于炉燃烧产生的高温烟气、高温废气、高温废水等，通过余热锅炉的热交换器，将其传递到水中，使水被加热并转化为蒸汽。

余热锅炉的热交换器通常由多个管道组成，其中热源流体通过一组管道，被传递给另一组管道中的工作流体。

在这个过程中，热源流体的热能被传递给工作流体，使其温度升高并转化为蒸汽。

这样，就可以利用蒸汽来驱动涡轮发电机，从而产生电能。

余热锅炉的运行需要注意以下几点。

首先，热交换器的设计和选材非常重要，必须能够承受高温高压的工作环境，并具有良好的换热效率。

其次，余热锅炉的运行需要对热源流体和工作流体进行精确的控制，以保证能够产生足够的蒸汽压力和温度。

此外，余热锅炉
的运行还需要对设备进行定期的维护和保养，以确保其长期稳定运行。

在工业生产中，余热锅炉的应用已经成为一种重要的能源节约技术。

通过对工业生产过程中产生的余热进行回收利用，不仅可以降低能源消耗和生产成本，还可以减少环境污染和碳排放。

因此，余热锅炉的发展前景非常广阔，将在未来的工业生产中起到越来越重要的作用。

余热锅炉的工作原理
余热锅炉是一种利用工业生产过程中的废热来产生蒸汽或热水
的设备。

它能够有效地利用工业生产中产生的废热，将其转化为可
用的热能，从而实现能源的节约和环境保护。

余热锅炉的工作原理
主要包括余热的回收、热能的转化和热能的利用三个方面。

首先，余热锅炉的工作原理涉及到余热的回收。

在工业生产过
程中，许多设备和工艺会产生大量的废热，这些废热如果不加以利
用就会直接排放到大气中，造成能源的浪费和环境的污染。

余热锅
炉通过安装在生产设备上的余热回收装置，可以将这些废热有效地
回收起来，从而实现能源的再利用。

其次，余热锅炉的工作原理还涉及到热能的转化。

回收的废热
经过余热回收装置收集后，会被输送到余热锅炉中。

在余热锅炉中，废热会通过燃烧或传导的方式被转化为热能，使水蒸气或热水产生。

这一过程需要通过余热锅炉内部的燃烧室、换热器等设备来完成，
燃烧室内的燃料会在燃烧的过程中释放出热能，使得余热水蒸气或
热水被加热。

最后，余热锅炉的工作原理还包括热能的利用。

通过燃烧废热
产生的蒸汽或热水，可以被用于工业生产过程中的加热、蒸发、干燥等工艺，从而实现能源的再利用。

此外，余热锅炉产生的蒸汽还可以用于发电或供暖，进一步提高能源的利用效率。

总的来说，余热锅炉的工作原理是通过回收工业生产过程中产生的废热，将其转化为可用的热能，实现能源的节约和环境保护。

它在工业生产中起着至关重要的作用，不仅可以降低能源消耗和生产成本，还可以减少对环境的影响，是一种非常重要的能源利用设备。

余热锅炉基本原理余热锅炉是一种能够利用工业设备的余热来产生蒸汽或热水的设备。

它是通过将废热传递给锅炉系统来提供额外的能源。

余热锅炉可以有效地节约能源和减少二氧化碳的排放。

下面将详细介绍余热锅炉的基本原理。

1.烟气余热利用烟气余热是指工业设备产生的燃烧废气中的热能。

在传统的锅炉系统中，烟气会直接排放到大气中，造成了能源的浪费。

而余热锅炉通过将废气传递给烟气余热回收器，将烟气中的热能转化为蒸汽或热水。

2.回收和利用余热余热回收器是余热锅炉中的核心组成部分。

它通过将烟气与锅炉进水进行热量交换来回收废气中的热能。

回收到的余热将被传递给蒸汽发生器或热交换器，用于产生蒸汽或加热水。

3.烟气净化在烟气进入余热回收器之前，需要对烟气进行净化处理，以避免对余热回收设备造成腐蚀和堵塞的影响。

常见的烟气净化技术包括除尘和脱硫等方法。

4.蒸汽发生器或热交换器余热锅炉中的蒸汽发生器或热交换器是将废气中的热能转化为实际能源的关键部分。

通过将余热传递给水源，蒸汽发生器或热交换器将水加热至一定温度，并产生高温蒸汽或热水。

5.控制系统余热锅炉需要配备一个高效的控制系统，以确保正常的运行和安全性能。

控制系统包括温度传感器、压力传感器、流量计等设备，可以监测和控制余热回收过程中的各个参数，保证设备的稳定运行。

6.应用领域余热锅炉可以广泛应用于各个工业领域，如钢铁、化工、纺织、造纸等。

在这些行业中，大量的废气产生于生产过程中，如果能够利用这些废气产生蒸汽或热水，不仅可以减少能源消耗，还可以降低生产成本。

7.优点和挑战余热锅炉的最大优点是能够充分利用工业设备的废热，实现能源节约和环保减排。

然而，余热锅炉面临一些挑战，例如废气中含有有害物质，需要进行净化处理；废气中的热能分布不均匀，需要进行热量调节；同时，还需要解决废热回收后的蒸汽或热水的使用问题。

总结起来，余热锅炉是一种通过利用工业设备的废热来产生蒸汽或热水的设备。

它可以有效地节约能源和减少二氧化碳的排放。

余热锅炉系统工作原理及技术特点1.废气收集：余热锅炉系统需要将工业生产过程中产生的废气进行收集，通常是通过管道将废气引入到余热回收装置中。

2.余热回收：余热回收装置是余热锅炉系统的核心部件，它可以将废气中的高温热能转化成水和蒸汽的形式。

通常采用的方法有火管余热锅炉、水管余热锅炉和导热油余热锅炉等。

3.热能利用：经过余热回收装置转化后的热能可以用于发电或供热。

如果是用于发电，通常会将热能转化成蒸汽，然后驱动蒸汽涡轮发电机组产生电能。

如果是用于供热，则可以直接将热能用于加热工业生产或居民生活用水等。

1.高能效：余热锅炉系统能够将工业生产过程中的废气中的余热转化成热能，从而实现能源的高效利用。

这不仅能减少工业生产过程中的能源消耗，还能降低对环境的污染。

2.环保节能：余热锅炉系统通过回收利用废气中的余热，减少了废气的排放量，从而降低了对大气环境的污染。

与传统的锅炉系统相比，余热锅炉系统的能源利用效率更高，能够节约大量的能源资源。

3.应用广泛：余热锅炉系统可以广泛应用于各个行业，例如冶金、化工、石化、电力、纺织、食品等。

只要生产过程中有废气产生，就可以利用余热锅炉系统进行能源回收。

4.系统稳定性高：余热锅炉系统通常由废气收集系统、余热回收系统、能源转换系统和控制系统等组成，具有良好的稳定性和可靠性。

在运行过程中，可以根据工艺需求和能源供应情况进行自动控制和调节。

5.经济效益显著：利用余热锅炉系统将废气中的余热进行回收利用，可以大幅降低工业生产中的能源消耗和成本支出。

在一些能源稀缺的地区，余热锅炉系统具有良好的经济效益和市场前景。

总之，余热锅炉系统是一种能够利用工业生产过程中产生的废气余热进行能源回收的设备。

它的工作原理是通过废气收集、余热回收和热能利用等环节，实现对废气中的余热进行回收利用。

它具有高能效、环保节能、应用广泛、系统稳定性高和经济效益显著等特点，对于能源的稀缺和环境的保护具有重要的意义。

燃机余热锅炉基本原理介绍燃机余热锅炉，英文简写为HRSG（Heat Recovery Steam Generator），是燃气－蒸汽联合循环的重要组成部分。

其主要工作原理是通过布置大量的换热管（通常采用螺旋鳍片管）来吸收燃机排气的余热，产生蒸汽供汽机发电或作为供热及其它工艺用汽。

燃机余热锅炉发展至今，形成了各种结构形式和布置方法，简单介绍如下。

燃机余热锅炉按照其循环方式主要分为两种形式：即受热面水平布置的强制循环余热锅炉和受热面垂直布置的自然循环余热锅炉，两者的主要区别是强制循环锅炉需配置循环泵依靠循环泵的压头实现蒸发器内的水循环，而自然循环则主要靠下降管和受热的蒸发管束中工质的密度差来实现循环。

强制循环就国外而言主要在欧洲使用较多，国内主要用于燃机燃用重油等含灰较多燃料、受热面需吹灰和清洗的情况，如我厂提供深圳南山电厂、月亮湾等电厂的9E 级燃机余热锅炉及浙江金华、广州明珠等6B 级燃机余热锅炉。

自然循环就国外而言主要用于美国，国内主要用于燃机燃用天然气、轻油等清洁燃料的燃机余热锅炉，如我厂提供的深圳金岗、天津滨海等的6B，江苏无锡、海南南山的FT-8 及海南洋浦V94.2 燃机余热锅炉。

强制循环和自然循环余热锅炉的结构形式见附图 1 和附图2。

附图 1 强制循环余热锅炉文档大全附图 2 自然循环余热锅炉燃机余热锅炉按照是否补燃分为补燃型余热锅炉和非补燃型余热锅炉，除非是用于热电联产或其它特殊工艺要求，一般应选用非补燃型余热锅炉，因为补燃会降低余热锅炉的效率。

一般补燃采用烟道式燃烧器，布置在进口烟道中，仅利用燃机排气中的氧气而不掺入补燃空气，补燃后烟气温度控制在750℃以下。

烟道式补燃燃烧器的布置位置见附图3，其结构见附图4。

文档大全附图 3 补燃位置附图 4 烟道式补燃燃烧器结构燃机余热锅炉按产生的蒸汽的压力等级数分为单压、双压、三压等，一般每个压力等级由相应的过热器、蒸发器和省煤器组成（中、低压系统有时不布置过热器或省煤器）；燃机余热锅炉还可以按是否自身除氧分为带整体式除氧器和不带整体式除氧器余热锅炉，按是否再热分为再热和非再热余热锅炉。

涨知识余热锅炉原理、锅炉结构与流程锅炉的基本原理下面是锅炉的原理模型图，模型包括上升管、汽包、下降管主要部件。

上升管是由密集的管道排成的管簇，由上联箱、下联箱连成一体；上联箱通过汽水引入管连通汽包，汽包再通过下降管连到下联箱；上升管管簇、汽包、下降管构成了一个环路。

上升管管簇在炉膛内，汽包与下降管在炉体外面。

锅炉基本原理图把水注入汽包，水便灌满上升管管簇与下降管，把水位控制在靠近汽包中部的位置。

当高温燃气通过管簇外部时，管簇内的水被加热成汽水混合物。

由于下降管中的水未受到加热，管簇内的汽水混合物密度比下降管中的水小，在下联箱形成压力差，推动上升管内的汽水混合物进入汽包，下降管中的水进入上升管，形成自然循环。

汽包原理图上图是汽包（也称锅筒）结构示意图, 汽包是水受热、蒸发、过热的重要枢纽，保证锅炉正常的水循环。

上升管内的汽水混合物进入汽包后，通过汽水分离器分离成饱和蒸汽与水，饱和蒸汽通过汽包上方蒸汽出口输出；分离出的水与给水管注入的水再进入下降管。

用来产生饱和蒸汽的上升管管簇称为蒸发器，电厂锅炉还有省煤器与过热器，它们都由管簇组成。

进汽包的水先在省煤器加热，再通过汽包、下降管进入蒸发器，可以提高蒸发器的效率与锅炉的效率。

蒸发器生成的饱和蒸汽经汽包输出，再进入过热器加热成过热蒸汽，用过热蒸汽推动蒸汽轮机运转能保证系统的高效与安全。

锅炉组成原理图余热锅炉的结构与流程从燃气轮机排出的气体温度高达摄氏600度，仍然具备很高的能量，把这些高温气体送到锅炉，把水加热成蒸汽去推动蒸汽轮机，带动发电机发电，可使发电容量与联合循环机组的热效率相对增高50%左右。

这个靠燃气轮机排出气体的余热来产生蒸汽的锅炉称为余热锅炉。

从外观上看锅炉主要有进口烟道、炉体、汽包、烟囱组成。

炉体内有密集的管道，给水泵将要加热的水压进这些管道，燃气轮机排出的高温气体将管道内的水加热成高压蒸汽，下面就是余热锅炉的外观图（进口烟道为剖面）。

余热锅炉余热锅炉结构余热锅炉本体采用模块化结构，以方便运输、安装。

燃机余热锅炉基本原理介绍燃机余热锅炉，英文简写为HRSG（Heat Recovery Steam Generator），是燃气－蒸汽联合循环的重要组成部分。

其主要工作原理是通过布置大量的换热管（通常采用螺旋鳍片管）来吸收燃机排气的余热，产生蒸汽供汽机发电或作为供热及其它工艺用汽。

燃机余热锅炉发展至今，形成了各种结构形式和布置方法，简单介绍如下。

燃机余热锅炉按照其循环方式主要分为两种形式：即受热面水平布置的强制循环余热锅炉和受热面垂直布置的自然循环余热锅炉，两者的主要区别是强制循环锅炉需配置循环泵依靠循环泵的压头实现蒸发器内的水循环，而自然循环则主要靠下降管和受热的蒸发管束中工质的密度差来实现循环。

强制循环就国外而言主要在欧洲使用较多，国内主要用于燃机燃用重油等含灰较多燃料、受热面需吹灰和清洗的情况，如我厂提供深圳南山电厂、月亮湾等电厂的9E 级燃机余热锅炉及浙江金华、广州明珠等6B 级燃机余热锅炉。

自然循环就国外而言主要用于美国，国内主要用于燃机燃用天然气、轻油等清洁燃料的燃机余热锅炉，如我厂提供的深圳金岗、天津滨海等的6B，江苏无锡、海南南山的FT-8 及海南洋浦V94.2 燃机余热锅炉。

强制循环和自然循环余热锅炉的结构形式见附图 1 和附图2。

附图 1 强制循环余热锅炉文档大全附图 2 自然循环余热锅炉燃机余热锅炉按照是否补燃分为补燃型余热锅炉和非补燃型余热锅炉，除非是用于热电联产或其它特殊工艺要求，一般应选用非补燃型余热锅炉，因为补燃会降低余热锅炉的效率。

一般补燃采用烟道式燃烧器，布置在进口烟道中，仅利用燃机排气中的氧气而不掺入补燃空气，补燃后烟气温度控制在750℃以下。

烟道式补燃燃烧器的布置位置见附图3，其结构见附图4。

文档大全附图 3 补燃位置附图 4 烟道式补燃燃烧器结构燃机余热锅炉按产生的蒸汽的压力等级数分为单压、双压、三压等，一般每个压力等级由相应的过热器、蒸发器和省煤器组成（中、低压系统有时不布置过热器或省煤器）；燃机余热锅炉还可以按是否自身除氧分为带整体式除氧器和不带整体式除氧器余热锅炉，按是否再热分为再热和非再热余热锅炉。

余热锅炉的结构和工作原理余热锅炉是一种能够利用工业生产过程中产生的废热进行能量回收的装置。

它通过将废热转化为热能并用于其他用途，既能有效提高能源利用效率，又能减少环境负荷。

下面将介绍余热锅炉的结构和工作原理。

一、结构余热锅炉一般由炉胆、炉膛、烟管、传热管、冷凝器、空气预热器、脱硫装置、煤气分离器等部分组成。

1.炉胆：炉胆是余热锅炉的主要部分，负责燃烧燃料并产生高温烟气。

2.炉膛：炉膛是炉胆内的空间，用来燃烧燃料并产生烟气。

3.烟管：烟管是连接炉膛和传热管的管道，起到传递烟气的作用。

4.传热管：传热管是连接炉膛和冷凝器的管道，通过传导和对流的方式将烟气中的热能传导给工质，使其升温。

5.冷凝器：冷凝器是余热锅炉中的一个重要组成部分，用于将烟气中的热能转化为工质中的热能。

6.空气预热器：空气预热器是余热锅炉中的一个关键设备，它能够将烟气中的余热传递给进入锅炉的新鲜空气，提高其温度。

7.脱硫装置：脱硫装置是余热锅炉中的一个辅助设备，用于去除烟气中的硫化物。

8.煤气分离器：煤气分离器是余热锅炉中的一个重要部分，主要用于分离煤气中的杂质，确保煤气的纯净性。

二、工作原理1.燃烧燃料：首先，在炉膛内点燃燃料，使其燃烧并产生高温烟气。

炉膛和烟管的结构以及炉胆的设计可以使烟气充分接触到换热面，提高热能的利用率。

2.烟气传导：燃烧后的高温烟气通过烟管传导到传热管中。

通过传导和对流的方式，烟气中的热量会逐渐传递到传热管内的工质，使其温度升高。

3.冷凝换热：烟气中的热能会转移到传热管内的工质中。

当工质的温度达到一定程度时，烟气中的水蒸气会开始冷凝成液体，同时释放出潜热，进一步提高工质的温度。

4.烟气处理：冷凝后的烟气中含有一定量的未冷凝水蒸气和其他杂质，在通过冷凝器后，会经过煤气分离器和脱硫装置的处理，去除其中的杂质和硫化物，使得煤气更加纯净。

5.废热回收：冷凝后的工质会传递给其他系统进行能量利用。

工质的高温和高压状态使得其具备一定的发电能力，可以利用发电机组将其转化为电能；同时，也可以通过蒸汽或热水的方式，将工质的热能应用于其他生产过程，提高整体能源利用效率。
