半导体器件功率模块(Power Module)是一种集成了功率半导体器件(如IGBT、MOSFET)和其它相关电路的模块化产品,用于控制和调节电能的转换和传输。
根据不同的功率级别和应用领域,可以对功率模块进行多种分类。
以下是一些常见的功率模块分类:1. IGBT模块:IGBT(绝缘栅双极型晶体管)模块是最常见和广泛使用的功率模块之一。
它结合了MOSFET的低功率驱动和BJT的高电压能力,广泛应用于高功率应用,如变频器、电力传输和工业驱动。
2. MOSFET模块:MOSFET(金属氧化物半导体场效应晶体管)模块适用于中低功率应用,如电源、逆变器、电动车和消费电子。
它具有低开关损耗、高效率和快速开关速度的特点。
3. 肖特基二极管(Schottky Diode)模块:肖特基二极管模块常用于高速开关、反向恢复和逆变应用领域。
它具有低导通压降、快速开关速度和较低的反向恢复电荷的特点。
4. 三极管模块:三极管模块是基于晶体管(例如BJT)的功率模块。
它广泛应用于放大、开关和稳压等领域。
5. 整流桥模块:整流桥模块通常用于电源和交流电能转换应用,将交流电转换为直流电。
它由四个二极管或肖特基二极管组成,具有使电流单向传导的功能。
6. 集成型模块:集成型模块是将多个功率器件(如IGBT、MOSFET、二极管)和其它电路(如驱动和保护电路)集成到一个模块中,以提供更高的集成度和可靠性,减少系统设计的复杂性。
这只是一些常见的功率模块分类,实际上还有许多其他类型的模块,如SiC(碳化硅)模块、GaN(氮化镓)模块等,它们通常用于更高性能和特殊应用领域。
具体选择何种功率模块取决于应用需求、功率要求和其他因素。

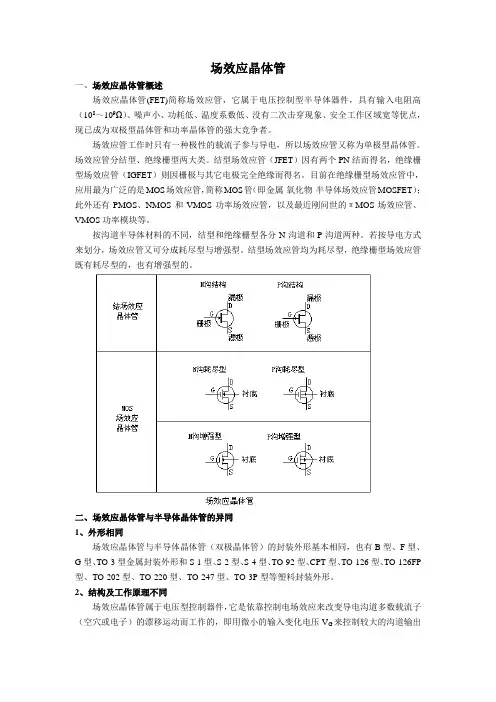

场效应晶体管一、场效应晶体管概述场效应晶体管(FET)简称场效应管,它属于电压控制型半导体器件,具有输入电阻高(108~109Ω)、噪声小、功耗低、温度系数低、没有二次击穿现象、安全工作区域宽等优点,现已成为双极型晶体管和功率晶体管的强大竞争者。
场效应管工作时只有一种极性的载流子参与导电,所以场效应管又称为单极型晶体管。
场效应管分结型、绝缘栅型两大类。
结型场效应管(JFET)因有两个PN结而得名,绝缘栅型场效应管(IGFET)则因栅极与其它电极完全绝缘而得名。
目前在绝缘栅型场效应管中,应用最为广泛的是MOS场效应管,简称MOS管(即金属-氧化物-半导体场效应管MOSFET);此外还有PMOS、NMOS和VMOS功率场效应管,以及最近刚问世的πMOS场效应管、VMOS功率模块等。
按沟道半导体材料的不同,结型和绝缘栅型各分N沟道和P沟道两种。
若按导电方式来划分,场效应管又可分成耗尽型与增强型。
结型场效应管均为耗尽型,绝缘栅型场效应管既有耗尽型的,也有增强型的。
二、场效应晶体管与半导体晶体管的异同1、外形相同场效应晶体管与半导体晶体管(双极晶体管)的封装外形基本相同,也有B型、F型、G型、TO-3型金属封装外形和S-1型、S-2型、S-4型、TO-92型、CPT型、TO-126型、TO-126FP 型、TO-202型、TO-220型、TO-247型、TO-3P型等塑料封装外形。
2、结构及工作原理不同场效应晶体管属于电压型控制器件,它是依靠控制电场效应来改变导电沟道多数载流子(空穴或电子)的漂移运动而工作的,即用微小的输入变化电压V G来控制较大的沟道输出电流I D,其放大特性(跨导)G M=I D/V G;半导体晶体管属于电流通渠道型控制器件,它是依靠注入到基极区的非平衡少数载流子(电子与空穴)的扩散运动而工作的,即用微小的输入变化电流I b控制较大的输出变化电流I c,其放大倍数β=I c/I b。
数字集成电路的分类数字集成电路有多种分类方法,以下是几种常用的分类方法。
1.按结构工艺分按结构工艺分类,数字集成电路可以分为厚膜集成电路、薄膜集成电路、混合集成电路、半导体集成电路四大类。
图如下所示。
世界上生产最多、使用最多的为半导体集成电路。
半导体数字集成电路(以下简称数字集成电路)主要分为TTL、CMOS、ECL三大类。
ECL、TTL为双极型集成电路,构成的基本元器件为双极型半导体器件,其主要特点是速度快、负载能力强,但功耗较大、集成度较低。
双极型集成电路主要有TTL(Transistor-Transistor Logic)电路、ECL(Emitter Coupled Logic)电路和I2L(Integrated Injection Logic)电路等类型。
其中TTL电路的性能价格比最佳,故应用最广泛。
ECL,即发射极耦合逻辑电路,也称电流开关型逻辑电路。
它是利用运放原理通过晶体管射极耦合实现的门电路。
在所有数字电路中,它工作速度最高,其平均延迟时间tpd可小至1ns。
这种门电路输出阻抗低,负载能力强。
它的主要缺点是抗干扰能力差,电路功耗大。
MOS电路为单极型集成电路,又称为MOS集成电路,它采用金属-氧化物半导体场效应管(Metal Oxide Semi-conductor Field Effect Transistor,缩写为MOSFET)制造,其主要特点是结构简单、制造方便、集成度高、功耗低,但速度较慢。
MOS集成电路又分为PMOS(P-channel Metal Oxide Semiconductor,P沟道金属氧化物半导体)、NMOS(N-channel Metal Oxide Semiconductor,N沟道金属氧化物半导体)和CMOS(Complement Metal Oxide Semiconductor,复合互补金属氧化物半导体)等类型。
MOS电路中应用最广泛的为CMOS电路,CMOS数字电路中,应用最广泛的为4000、4500系列,它不但适用于通用逻辑电路的设计,而且综合性能也很好,它与TTL电路一起成为数字集成电路中两大主流产品。

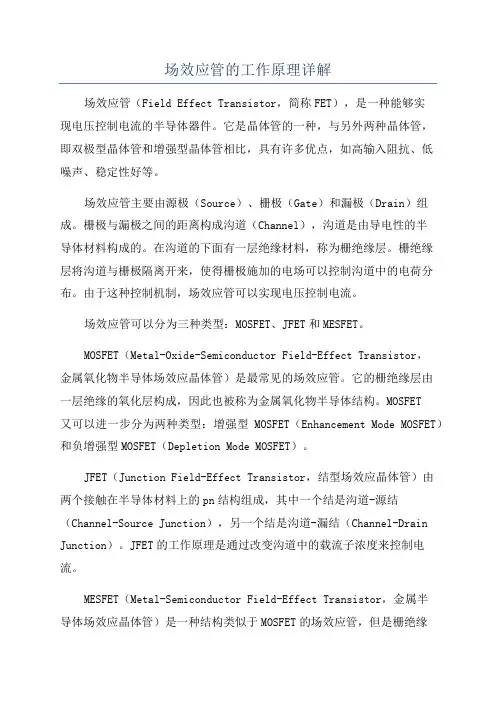

场效应管的工作原理详解场效应管(Field Effect Transistor,简称FET),是一种能够实现电压控制电流的半导体器件。
它是晶体管的一种,与另外两种晶体管,即双极型晶体管和增强型晶体管相比,具有许多优点,如高输入阻抗、低噪声、稳定性好等。
场效应管主要由源极(Source)、栅极(Gate)和漏极(Drain)组成。
栅极与漏极之间的距离构成沟道(Channel),沟道是由导电性的半导体材料构成的。
在沟道的下面有一层绝缘材料,称为栅绝缘层。
栅绝缘层将沟道与栅极隔离开来,使得栅极施加的电场可以控制沟道中的电荷分布。
由于这种控制机制,场效应管可以实现电压控制电流。
场效应管可以分为三种类型:MOSFET、JFET和MESFET。
MOSFET(Metal-Oxide-Semiconductor Field-Effect Transistor,金属氧化物半导体场效应晶体管)是最常见的场效应管。
它的栅绝缘层由一层绝缘的氧化层构成,因此也被称为金属氧化物半导体结构。
MOSFET又可以进一步分为两种类型:增强型MOSFET(Enhancement Mode MOSFET)和负增强型MOSFET(Depletion Mode MOSFET)。
JFET(Junction Field-Effect Transistor,结型场效应晶体管)由两个接触在半导体材料上的pn结构组成,其中一个结是沟道-源结(Channel-Source Junction),另一个结是沟道-漏结(Channel-Drain Junction)。
JFET的工作原理是通过改变沟道中的载流子浓度来控制电流。
MESFET(Metal-Semiconductor Field-Effect Transistor,金属半导体场效应晶体管)是一种结构类似于MOSFET的场效应管,但是栅绝缘层被金属取代。
因为栅极是由金属构成的,MESFET的操作速度相对较快,适用于高频应用。

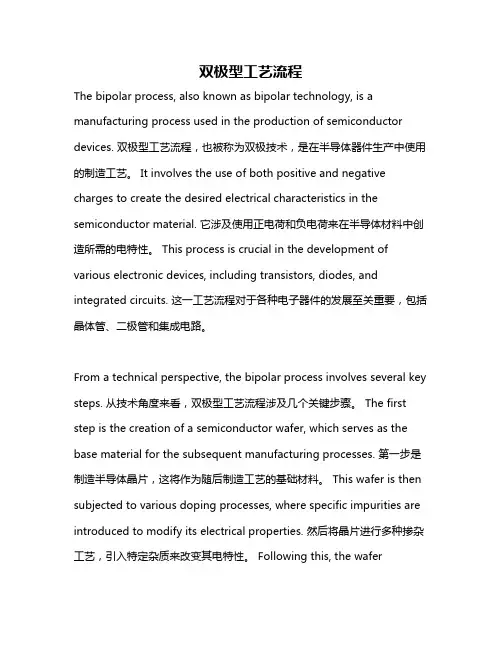

双极型工艺流程The bipolar process, also known as bipolar technology, is a manufacturing process used in the production of semiconductor devices. 双极型工艺流程,也被称为双极技术,是在半导体器件生产中使用的制造工艺。
It involves the use of both positive and negative charges to create the desired electrical characteristics in the semiconductor material. 它涉及使用正电荷和负电荷来在半导体材料中创造所需的电特性。
This process is crucial in the development of various electronic devices, including transistors, diodes, and integrated circuits. 这一工艺流程对于各种电子器件的发展至关重要,包括晶体管、二极管和集成电路。
From a technical perspective, the bipolar process involves several key steps. 从技术角度来看,双极型工艺流程涉及几个关键步骤。
The first step is the creation of a semiconductor wafer, which serves as the base material for the subsequent manufacturing processes. 第一步是制造半导体晶片,这将作为随后制造工艺的基础材料。
This wafer is then subjected to various doping processes, where specific impurities are introduced to modify its electrical properties. 然后将晶片进行多种掺杂工艺,引入特定杂质来改变其电特性。

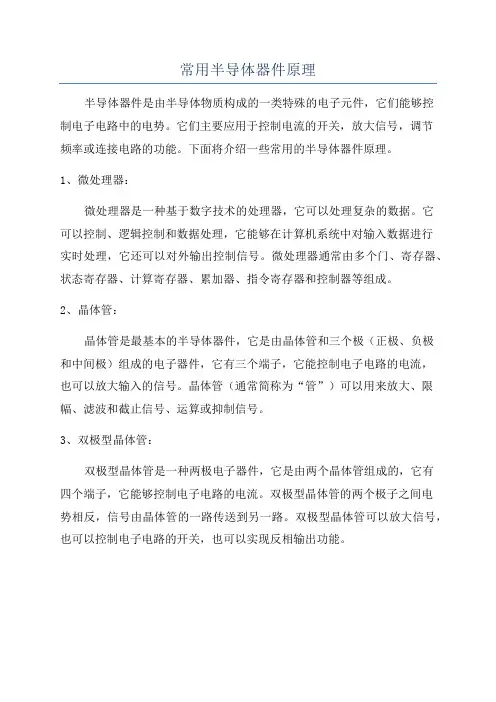

常用半导体器件原理
半导体器件是由半导体物质构成的一类特殊的电子元件,它们能够控
制电子电路中的电势。
它们主要应用于控制电流的开关,放大信号,调节
频率或连接电路的功能。
下面将介绍一些常用的半导体器件原理。
1、微处理器:
微处理器是一种基于数字技术的处理器,它可以处理复杂的数据。
它
可以控制、逻辑控制和数据处理,它能够在计算机系统中对输入数据进行
实时处理,它还可以对外输出控制信号。
微处理器通常由多个门、寄存器、状态寄存器、计算寄存器、累加器、指令寄存器和控制器等组成。
2、晶体管:
晶体管是最基本的半导体器件,它是由晶体管和三个极(正极、负极
和中间极)组成的电子器件,它有三个端子,它能控制电子电路的电流,
也可以放大输入的信号。
晶体管(通常简称为“管”)可以用来放大、限幅、滤波和截止信号、运算或抑制信号。
3、双极型晶体管:
双极型晶体管是一种两极电子器件,它是由两个晶体管组成的,它有
四个端子,它能够控制电子电路的电流。
双极型晶体管的两个极子之间电
势相反,信号由晶体管的一路传送到另一路。
双极型晶体管可以放大信号,也可以控制电子电路的开关,也可以实现反相输出功能。

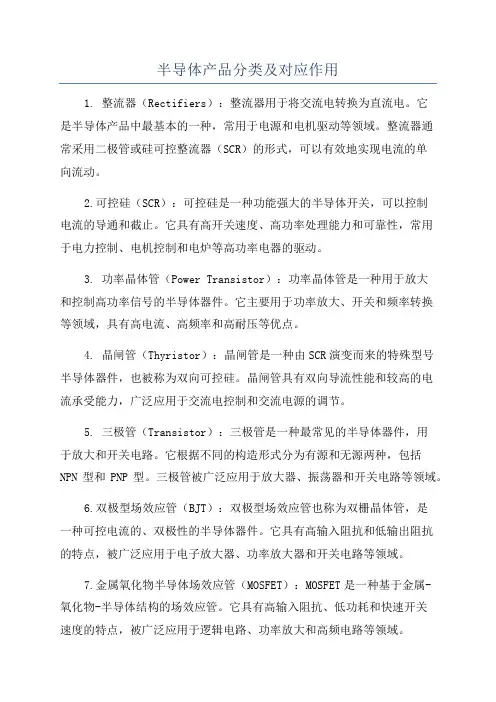

半导体产品分类及对应作用1. 整流器(Rectifiers):整流器用于将交流电转换为直流电。
它是半导体产品中最基本的一种,常用于电源和电机驱动等领域。
整流器通常采用二极管或硅可控整流器(SCR)的形式,可以有效地实现电流的单向流动。
2.可控硅(SCR):可控硅是一种功能强大的半导体开关,可以控制电流的导通和截止。
它具有高开关速度、高功率处理能力和可靠性,常用于电力控制、电机控制和电炉等高功率电器的驱动。
3. 功率晶体管(Power Transistor):功率晶体管是一种用于放大和控制高功率信号的半导体器件。
它主要用于功率放大、开关和频率转换等领域,具有高电流、高频率和高耐压等优点。
4. 晶闸管(Thyristor):晶闸管是一种由SCR演变而来的特殊型号半导体器件,也被称为双向可控硅。
晶闸管具有双向导流性能和较高的电流承受能力,广泛应用于交流电控制和交流电源的调节。
5. 三极管(Transistor):三极管是一种最常见的半导体器件,用于放大和开关电路。
它根据不同的构造形式分为有源和无源两种,包括NPN型和PNP型。
三极管被广泛应用于放大器、振荡器和开关电路等领域。
6.双极型场效应管(BJT):双极型场效应管也称为双栅晶体管,是一种可控电流的、双极性的半导体器件。
它具有高输入阻抗和低输出阻抗的特点,被广泛应用于电子放大器、功率放大器和开关电路等领域。
7.金属氧化物半导体场效应管(MOSFET):MOSFET是一种基于金属-氧化物-半导体结构的场效应管。
它具有高输入阻抗、低功耗和快速开关速度的特点,被广泛应用于逻辑电路、功率放大和高频电路等领域。
8. 集成电路(Integrated Circuit,IC):集成电路是将多个半导体器件和电子元件集成在一颗芯片上的电路。
它具有体积小、功耗低和性能稳定等优点,广泛用于计算机、通信、消费电子和工控等领域。
9. 光电器件(Optoelectronic Devices):光电器件是利用半导体材料的光电效应制造的器件,可以将光能转换为电能或反之。

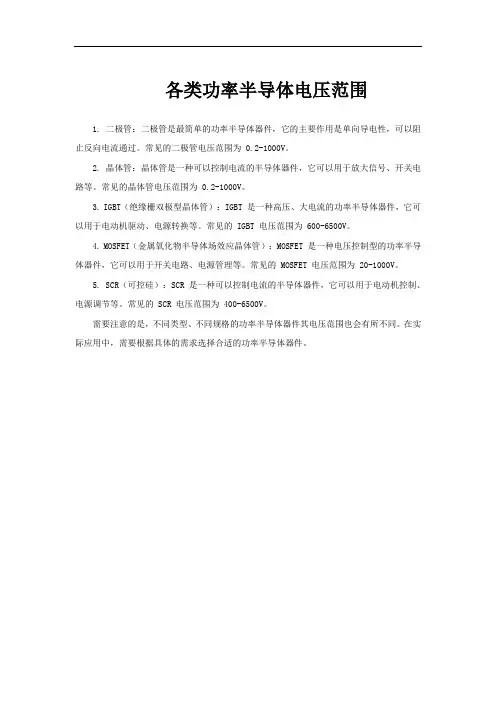

各类功率半导体电压范围
1. 二极管:二极管是最简单的功率半导体器件,它的主要作用是单向导电性,可以阻止反向电流通过。
常见的二极管电压范围为 0.2-1000V。
2. 晶体管:晶体管是一种可以控制电流的半导体器件,它可以用于放大信号、开关电路等。
常见的晶体管电压范围为 0.2-1000V。
3. IGBT(绝缘栅双极型晶体管):IGBT 是一种高压、大电流的功率半导体器件,它可以用于电动机驱动、电源转换等。
常见的 IGBT 电压范围为 600-6500V。
4. MOSFET(金属氧化物半导体场效应晶体管):MOSFET 是一种电压控制型的功率半导体器件,它可以用于开关电路、电源管理等。
常见的 MOSFET 电压范围为 20-1000V。
5. SCR(可控硅):SCR 是一种可以控制电流的半导体器件,它可以用于电动机控制、电源调节等。
常见的 SCR 电压范围为 400-6500V。
需要注意的是,不同类型、不同规格的功率半导体器件其电压范围也会有所不同。
在实际应用中,需要根据具体的需求选择合适的功率半导体器件。
场效应型半导体三极管仅由一种载流子参与导电,是一种VCCS器件。
载流子参与导电是种器件半导体三极管是具有电流放大功能的元件频率:功率:材料:类型:1.2.1 三极管的结构及工作原理1.2.2 三极管的基本特性极管的基本特性1.2.3 三极管的主要参数及电路模型123三极管的主要参数及电路模型侧称为发射区,电极称为一侧称为发射区,电极称为e-b间的PN结称为发射结(Je)c-b间的PN结称为集电结(Jc)中间部分称为基区,连上电极称为基极,用B或b表示(Base);示向。
集电结反偏集电结反偏,有平衡少子的漂移运动形成的反向电流。
CBO基区空穴向发射区的扩散可忽略扩散可忽略。
进入P 区的电进入P子少部分与基区的空穴复合,形成电流IBN数扩散到集电结。
3、三极管的电流分配关系I B定义:发射极直流电流放大倍数βICCEO忽略如输入电压变化,则会导致在流在定义:流放大倍数流放大倍数:的态信号时的(1)三极管放大电路的02.03 三极管的三种组态0203三极管的三种组态后达到集电极的电子电流的比值。
所以三极管的基本特性由基本特性曲线刻画,即各电极电压与电流的关系曲线,是其内部载流子运动的外部表现为什么要研究特性曲线:好的电路1. 输入特性曲线①死区②非线性区③线性区可以用解释即u CE 对i 的影响,可以用三极管的内部反馈作用解释,即:结和发射结的两个性曲线。
(反偏状态,可以将发射区注入基区的绝大多数非平衡少子收集到集电区,且基区复合减少,明显增大,特性曲线将向右稍微移动一些。
