半导体器件物理复习题一． 平衡半导体： 概念题：1. 平衡半导体的特征（或称谓平衡半导体的定义）所谓平衡半导体或处于热平衡状态的半导体，是指无外界（如电压、电场、磁场或温度梯度等）作用影响的半导体。

在这种情况下，材料的所有特性均与时间和温度无关。

2. 本征半导体：本征半导体是不含杂质和无晶格缺陷的纯净半导体。

3. 受主（杂质）原子：形成P 型半导体材料而掺入本征半导体中的杂质原子（一般为元素周期表中的Ⅲ族元素）。

4. 施主（杂质）原子：形成N 型半导体材料而掺入本征半导体中的杂质原子（一般为元素周期表中的Ⅴ族元素）。

5. 杂质补偿半导体：半导体中同一区域既含受主杂质又含施主杂质的半导体。

6. 兼并半导体：对N 型掺杂的半导体而言，电子浓度大于导带的有效状态密度，费米能级高于导带底（0F c E E ->）；对P 型掺杂的半导体而言，空穴浓度大于价带的有效状态密度。

费米能级低于价带顶（0F v E E -<）。

7. 有效状态密度：穴的有效状态密度。

8. 以导带底能量c E 为参考，导带中的平衡电子浓度：其含义是：导带中的平衡电子浓度等于导带中的有效状态密度乘以能量为导带低能量时的玻尔兹曼分布函数。

9. 以价带顶能量v E 为参考，价带中的平衡空穴浓度：其含义是：价带中的平衡空穴浓度等于价带中的有效状态密度乘以能量为价带顶能量时的玻尔兹曼分布函数。

10.11.12.13. 14. 本征费米能级Fi E ：是本征半导体的费米能级；本征半导体费米能级的位置位于禁带中央附近，g c v E E E =-。

？15. 本征载流子浓度i n ：本征半导体内导带中电子浓度等于价带中空穴浓度的浓度00i n p n ==。

硅半导体，在300T K =时，1031.510i n cm -=⨯。

16. 杂质完全电离状态： 当温度高于某个温度时，掺杂的所有施主杂质失去一个电子成为带正电的电离施主杂质；掺杂的所有受主杂质获得一个电子成为带负电的电离受主杂质，称谓杂质完全电离状态。

1. 粒子能量λνhch E ==2. 德布罗意波长ph =λ 3. 能量与动量的关系 2mE P =2mP E 2=4. 波数λπ2k =，相速度Tλμ=5. 边界条件1)(2-=⎰∞∞dx x ω6. 无限深势阱中电子的能量2223n 2ma n h E E π==（n 为电子的能级，a 为势阱的宽度）7. //内力的作用a m F ⨯=8. 电子的有效质量*222m 1k d E d h 1= （价带顶(空穴)m *<0，导带底（电子）m *>0）9. 状态密度函数E h m E 32/3)2(4)(gπ=10. 导带中的电子有效状态密度c n c E E hm E g -=32/3*)2(4)(π11. 价带中的电子有效状态密度E E h v -=32/3*p v ）2m （4）E （g π12. 概率密度函数）kTE -E （exp 11）E （)()(N FF +==f E g E （E F 为费米能级）13. T=300K ，kT=0.0259eV0.0259V ekT= 本征半导体14. 热平衡时电子浓度为⎰=dE ）E （f ）E （g n Fc或]kT)(exp[n 0F c c E E N --= （N c 为导带有效状态密度，n 0<N c ）15. 热平衡时空穴浓度为])(exp[p 0kTE E N vF v --=16. 本征载流-子浓度i p =i n ，E Fi 为本征费米能级 17. 本征费米能级相对禁带中央的位置)m m kTln(43E -E *n*pmidFi = （若**p m n m =，mid F E E =； 若**p m n m >，mid F E E >； 若**p m n m <，mid F E E <；） 推导非本征半导体18. 热平衡时电子浓度为]kT )(exp[n Fi F i 0E E N -=19. 热平衡时空穴浓度为])(exp[p Fi F i 0kTE E N --=20. 热平衡状态下的半导体002i n p n =补偿半导体（指在同一区域内同时含有施主和受主杂质原子的半导体a N >d N ，n 型补偿半导体a N <d N ，p 型补偿半导体 a N =d N ，完全补偿半导体）21. //电子浓度（N 型）220)2(2n i ad ad n N N N N +-+-=22. //空穴浓度（P 型）220)2(2p i da da n N N N N +-+-=23. E F 随掺杂浓度和温度的变化随着掺杂浓度的提高，n 型半导体的费米能级逐渐向导带靠近，p 型半导体逐渐向价带靠近；随着温度的升高，n i 增加，费米能级趋近于本征费米能级。

半导体物理复习试题及答案复习资料一、引言半导体物理是现代电子学中至关重要的一门学科，其涉及电子行为、半导体器件工作原理等内容。

为了帮助大家更好地复习半导体物理，本文整理了一些常见的复习试题及答案，以供大家参考和学习。

二、基础知识题1. 请简述半导体材料相对于导体和绝缘体的特点。

答案：半导体材料具有介于导体和绝缘体之间的导电特性。

与导体相比，半导体的电导率较低，并且在无外界作用下几乎不带电荷。

与绝缘体相比，半导体的电导率较高，但不会随温度显著增加。

2. 什么是本征半导体？请举例说明。

答案：本征半导体是指不掺杂任何杂质的半导体材料。

例如，纯净的硅（Si）和锗（Ge）就是本征半导体。

3. 简述P型半导体和N型半导体的形成原理。

答案：P型半导体形成的原理是在纯净的半导体材料中掺入少量三价元素，如硼（B），使其成为施主原子。

施主原子进入晶格后，会失去一个电子，并在晶格中留下一个空位。

这样就使得电子在晶格中存在的空位，形成了称为“空穴”的正电荷载流子，因此形成了P型半导体。

N型半导体形成的原理是在纯净的半导体材料中掺入少量五价元素，如磷（P）或砷（As），使其成为受主原子。

受主原子进入晶格后，会多出一个电子，并在晶格中留下一个可移动的带负电荷的离子。

这样就使得半导体中存在了大量的自由电子，形成了N型半导体。

4. 简述PN结的形成原理及特性。

答案：PN结是由P型半导体和N型半导体的结合所形成。

P型半导体和N型半导体在接触处发生扩散，形成电子从N区流向P区的过程。

PN结具有单向导电性，即在正向偏置时，电流可以顺利通过；而在反向偏置时，电流几乎无法通过。

三、摩尔斯电子学题1. 使用摩尔斯电子学符号，画出“半导体”的符号。

答案：半导体的摩尔斯电子学符号为“--..-.-.-...-.”2. 根据摩尔斯电子学符号“--.-.--.-.-.-.--.--”，翻译为英文是什么？答案：根据翻译表，该符号翻译为“TRANSISTOR”。

半导体器件复习题一、半导体基础知识1、什么是半导体？半导体是一种导电性能介于导体和绝缘体之间的材料。

常见的半导体材料有硅（Si）、锗（Ge）等。

其导电能力会随着温度、光照、掺入杂质等因素的变化而发生显著改变。

2、半导体中的载流子半导体中有两种主要的载流子：自由电子和空穴。

在本征半导体中，自由电子和空穴的数量相等。

3、本征半导体与杂质半导体本征半导体是指纯净的、没有杂质的半导体。

而杂质半导体则是通过掺入一定量的杂质元素来改变其导电性能。

杂质半导体分为 N 型半导体和 P 型半导体。

N 型半导体中多数载流子为自由电子，P 型半导体中多数载流子为空穴。

二、PN 结1、 PN 结的形成当 P 型半导体和 N 型半导体接触时，在交界面处会形成一个特殊的区域，即 PN 结。

这是由于扩散运动和漂移运动达到动态平衡的结果。

2、 PN 结的单向导电性PN 结正偏时，电流容易通过；PN 结反偏时，电流难以通过。

这就是 PN 结的单向导电性，是半导体器件工作的重要基础。

3、 PN 结的电容效应PN 结存在势垒电容和扩散电容。

势垒电容是由于空间电荷区的宽度随外加电压变化而产生的；扩散电容则是由扩散区内电荷的积累和释放引起的。

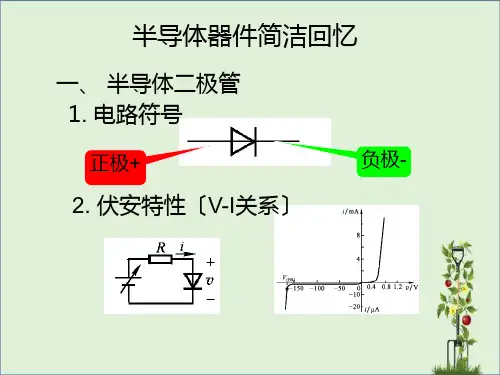

三、二极管1、二极管的结构和类型二极管由一个 PN 结加上电极和封装构成。

常见的二极管类型有普通二极管、整流二极管、稳压二极管、发光二极管等。

2、二极管的伏安特性二极管的电流与电压之间的关系称为伏安特性。

其正向特性曲线存在一个开启电压，反向特性在一定的反向电压范围内电流很小，当反向电压超过一定值时会发生反向击穿。

3、二极管的主要参数包括最大整流电流、最高反向工作电压、反向电流等。

四、三极管1、三极管的结构和类型三极管有 NPN 型和 PNP 型两种。

它由三个掺杂区域组成，分别是发射区、基区和集电区。

2、三极管的电流放大作用三极管的基极电流微小的变化能引起集电极电流较大的变化，这就是三极管的电流放大作用。

复习题：半导体物理学引言：半导体物理学是研究半导体材料的电学和光学性质的科学学科。

半导体材料由于其特殊的能带结构，介于导体和绝缘体之间。

在半导体物理学中，我们研究电子行为、能带理论、掺杂效应和半导体器件等方面的内容。

本文将通过一系列复习题来回顾半导体物理学的相关知识。

一、电子行为：1. 什么是载流子？在半导体中有哪两种类型的载流子？在半导体中，带有电荷的粒子称为载流子。

一种是带负电荷的电子，另一种是带正电荷的空穴。

2. 什么是能带？能带理论是用来描述什么的？能带是指具有一定能量范围的电子能级分布。

能带理论用于描述电子在半导体中的分布和运动行为。

3. 什么是禁带宽度？它对半导体的导电性质有什么影响？禁带宽度是指能带中能量差最小的范围，该范围内的能级没有允许态。

禁带宽度决定了半导体的导电性能。

能带中存在禁带宽度时，半导体表现出绝缘体的性质；当禁带宽度足够小的时候，允许电子状态穿越禁带，半导体表现出导体的性质。

二、掺杂效应：1. 什么是掺杂？常见的掺杂元素有哪些？掺杂是指向纯净的半导体中引入少量杂质元素，以改变半导体的导电性质。

常见的掺杂元素有磷、锑、硼等。

2. 控制掺杂浓度的方法有哪些？掺杂浓度可以通过掺杂杂质元素的量来控制。

掺杂浓度越高，半导体的导电性越强。

3. P型和N型半导体有什么区别？P型半导体是指通过掺杂三价元素使半导体中存在过剩的空穴，空穴是主要的载流子。

N型半导体是指通过掺杂五价元素使半导体中存在过剩的电子，电子是主要的载流子。

三、半导体器件：1. 什么是PN结？它的主要作用是什么？PN结是由P型半导体和N型半导体组成的结构。

PN结的主要作用是将半导体材料的导电性质从P型区域传导到N型区域，形成电子流和空穴流。

2. 什么是二极管？它的特点是什么？二极管是PN结的一种常见应用。

它具有单向导电性，允许电流从P区域流向N区域，而阻止电流从N区域流向P区域。

3. 什么是晶体管？它的工作原理是怎样的？晶体管是由三个掺杂不同类型的半导体构成的器件。

半导体器件物理复习题答案一、选择题1. 半导体材料中，导电性介于导体和绝缘体之间的是：A. 导体B. 绝缘体C. 半导体D. 超导体答案：C2. PN结形成后，其空间电荷区的电场方向是：A. 由N区指向P区B. 由P区指向N区C. 垂直于PN结界面D. 与PN结界面平行答案：B3. 在室温下，硅的本征载流子浓度大约是：A. \(10^{10}\) cm\(^{-3}\)B. \(10^{12}\) cm\(^{-3}\)C. \(10^{14}\) cm\(^{-3}\)D. \(10^{16}\) cm\(^{-3}\)答案：D二、简答题1. 解释什么是PN结，并简述其工作原理。

答案：PN结是由P型半导体和N型半导体接触形成的结构。

P型半导体中空穴是多数载流子，N型半导体中电子是多数载流子。

当P型和N型半导体接触时，由于扩散作用，空穴和电子会向对方区域扩散，形成空间电荷区。

在空间电荷区，由于电荷的分离，产生一个内建电场，这个电场的方向是从N区指向P区。

这个内建电场会阻止进一步的扩散，最终达到动态平衡，形成PN结。

2. 描述半导体中的扩散和漂移两种载流子运动方式。

答案：扩散是指由于浓度梯度引起的载流子从高浓度区域向低浓度区域的运动。

漂移则是指在外加电场作用下，载流子受到电场力的作用而产生的定向运动。

扩散和漂移共同决定了半导体中的电流流动。

三、计算题1. 假设一个PN结的内建电势差为0.7V，求其空间电荷区的宽度。

答案：设PN结的空间电荷区宽度为W，内建电势差为Vbi，则有：\[ V_{bi} = \frac{qN_{A}N_{D}}{2\varepsilon}W \] 其中，q是电子电荷量，\( N_{A} \)和\( N_{D} \)分别是P型和N型半导体中的掺杂浓度，\( \varepsilon \)是半导体的介电常数。

通过这个公式可以计算出空间电荷区的宽度W。

四、论述题1. 论述半导体器件中的载流子注入效应及其对器件性能的影响。

半导体器件期末考试试题# 半导体器件期末考试试题## 一、选择题（每题2分，共20分）1. 半导体材料的导电性介于导体和绝缘体之间，这是因为： - A. 温度影响- B. 掺杂效应- C. 晶格结构- D. 电子空穴对2. PN结形成后，其两侧的电势差是：- A. 正值- B. 负值- C. 零- D. 无法确定3. 下列哪个不是半导体器件的特性参数：- A. 载流子浓度- B. 迁移率- C. 击穿电压- D. 频率响应4. MOSFET的全称是：- A. 金属-氧化物-半导体场效应晶体管- B. 金属-半导体-氧化物场效应晶体管- C. 金属-氧化物-半导体二极管- D. 金属-氧化物-半导体变容二极管5. 以下哪个是半导体器件的制造工艺：- A. 光刻- B. 焊接- C. 铸造- D. 热处理## 二、简答题（每题10分，共30分）1. 简述PN结的工作原理及其在半导体器件中的应用。

2. 描述MOSFET的工作原理，并说明其在集成电路设计中的重要性。

3. 解释半导体材料的掺杂过程，并举例说明掺杂对半导体器件性能的影响。

## 三、计算题（每题25分，共50分）1. 假设一个N型半导体的掺杂浓度为\[10^{15}\] cm\[^{-3}\]，计算其在室温下的电子浓度。

假设电子的亲和力为0.7eV。

2. 给定一个PN结，其正向偏置电压为0.7V，反向击穿电压为100V。

若PN结处于反向偏置状态，计算其反向偏置电压为50V时的耗尽区宽度。

假设耗尽区宽度与电压的关系为线性。

## 四、论述题（共30分）1. 论述半导体器件在现代电子技术中的重要性，并展望其在未来技术发展中的潜在应用。

请注意，以上试题仅为示例，实际考试内容可能根据教学大纲和课程内容有所不同。

考生应根据所学知识和理解，认真作答。

第4章：常用半导体器件-复习要点基本概念：了解半导体基本知识和PN结的形成及其单向导电性；掌握二极管的伏安特性以及单向导电性特点，理解二极管的主要参数及意义，掌握二极管电路符号；理解硅稳压管的结构和主要参数，掌握稳压管的电路符号；了解三极管的基本结构和电流放大作用，理解三极管的特性曲线及工作在放大区、饱和区和截止区特点，理解三极管的主要参数，掌握NPN型和PNP型三极管的电路符号。

分析依据和方法：二极管承受正向电压（正偏）二极管导通，承受反向电压（反偏）二极管截止。

稳压管在限流电阻作用下承受反向击穿电流时，稳压管两端电压稳定不变（施加反向电压大于稳定电压，否者，稳压管反向截止）；若稳压管承受正向电压，稳压管导通（与二极管相同）。

理想二极管和理想稳压管：作理想化处理即正向导通电压为零，反向截止电阻无穷大。

三极管工作在放大区：发射结承受正偏电压；集电结承受反偏电压；三极管工作在饱和区：发射结承受正偏电压；集电结承受正偏电压；三极管工作在截止区：发射结承受反偏电压；集电结承受反偏电压；难点：含二极管和稳压管电路分析，三极管三种工作状态判断以及三极管类型、极性和材料的判断。

一、填空题1.本征半导体中价电子挣脱共价键的束缚成为自由电子，留下一个空位称为空穴，它们分别带负电和正电，称为载流子。

2.在本征半导体中掺微量的五价元素，就称为N型半导体，其多数载流子是自由电子，少数载流子是空穴，它主要依靠多数载流子导电。

3.在本征半导体中掺微量的三价元素，就称为P型半导体，其多数载流子是空穴，少数载流子是自由电子，它主要依靠多数载流子导电。

4.PN结加正向电压时，有较大的电流通过，其电阻较小，加反向电压时处于截止状态，这就是PN结的单向导电性。

5.在半导体二极管中，与P区相连的电极称为正极或阳极，与N区相连的电极称为负极或阴极。

6.晶体管工作在截止区的条件是：发射结反向偏置，集电结反向偏置。

7.晶体管工作在放大区的条件是：发射结正向偏置，集电结反向偏置。

半导体物理复习题一、选择题1.硅晶体结构是金刚石结构，每个晶胞中含原子个数为（D）P1A.1B.2C.4D.82．关于本征半导体，下列说法中错误的是（C）P65A.本征半导体的费米能级E F=E i基本位于禁带中线处B.本征半导体不含有任何杂质和缺陷C.本征半导体的费米能级与温度无关，只决定于材料本身D.本征半导体的电中性条件是qn0=qp03．非平衡载流子的复合率定义为单位时间单位体积净复合消失的电子-空穴对数。
