微电子工艺概述

一、微电子技术发展历史
一、微电子技术发展历史

1982 沟槽隔离， Rung，隔离 CMOS（取代其它的绝缘技术） 1989 化学机械抛光， Davari，各层介电层全面平坦化（的关键） 1993 铜布线，铝在大电流下有严重的电迁移现象 1999年的 0.18微米工艺、2001年的0.13微米、2003年的90纳米（0.09微米），2005年的65纳米（0.065微米） 1960´s的25mm(1 英寸）， 1970´s的51mm(2英寸）， 1980´s的100mm(4英寸）， 1990´s的200 mm(8英寸），2000的 300mm(12英寸），现在400mm (16英寸)
微电子技术的三个发展方向
微电子技术的三个发展方向
21世纪硅微电子技术的三个主要发展方向
特征尺寸继续等比例缩小集成电路(IC)将发展成为系统芯片(SOC) 微电子技术与其它领域相结合将产生新的产业和新的学科，例如MEMS、DNA芯片等
微电子器件的特征尺寸继续缩小第一个关键技术层次：微细加工
工艺流程--前工序

⑺硼再分布（再分布/二次氧化/金扩散。再分布：控制结深与表面浓度；金扩散:减少集电区少子寿命，缩短开关管底存储时间，提高开关速度。）→ ⑻刻发射区/二次光刻（刻出发射区窗口）→ ⑼磷预淀积（形成发射区：β =30-40，BVceo>8V, BVcbo≈7V。）→ ⑽磷再分布（再分布/三次氧化；再分布：达到设计要求，如β =50-60；三次氧化：光刻引线孔的掩蔽膜， 200-300nm。）→
PN结隔离双极型集成电路制造工艺
工艺流程

⑴衬底制备（ρ =8-13Ω · cm，P型,（111）晶面，300 400μ m）→ ⑵埋层氧化（埋层扩散的掩蔽膜，1-1.5μ m；埋层作用降低集电极串联电阻）→ ⑶埋层光刻（刻埋层扩散区窗口）→ ⑷埋层扩散（N+,R□≤20Ω /□）→ ⑸外延（N型Si，ρ =0.3-0.5Ω · cm，8-10μ m）→ ⑹隔离氧化（隔离扩散的掩蔽膜，0.6-1μ m）→

微电子学概论PPT课件

的分类微电子学
的特点
集成电路的分类
导论
晶体管的发明
集成电路发展历史
集成电路的分类
微电子学的特点
集成电路的分类
器件结构类型集成电路规模使用的基片材料电路形式应用领域
器件结构类型分类
导论
晶体管的发明
集成电路发展历史
集成电路的分类
微电子学的特点
集成电路（IC）产值的增长率（RIC）高于电子工业产值的增长率（REI）
电子工业产值的增长率又高于GDP的增长率（RGDP）
一般有一个近似的关系
RIC≈1.5~2REI REI≈3RGDP
微电子学发展情况
导论
晶体管的发明
集成电路发展历史
集成电路的分类
微电子学的特点
世界GDP和一些主要产业的发展情况
晶体管的发明
集成电路发展历史
集成电路的分类
微电子学的特点
1947年12月13日晶体管发明 1958年的一块集成电路 1962年 CMOS技术 1967年非挥发存储器 1968年单晶体管DRAM 1971年 Intel公司微处理器
摩尔定律
导论晶体管的
发明集成电路
发展历史集成电路
高集成度、低功耗、高性能、高可靠性是微电子学发展的方向
微电子学的渗透性极强
它可以是与其他学科结合而诞生出一系列新的交叉学科，例如微机电系统(MEMS)、生物芯片等
作业
微电子学？
导论晶体管的
微电子学核心？
发明微电子学主要研究领域？
集成电路发展历史
微电子学特点？
集成电路集成电路？
的分类
例如数模(D/A)转换器和模数(A/D)转换器等

第1章微电子工艺概述1

ISO1 ISO2 ISO3 ISO4 ISO5 ISO6 ISO7 ISO8 ISO9
≥0.1μm
每立方米（m3）中微粒的最大允许数 ≥0.2μm ≥0.3μm ≥0.5μm ≥1μm
≥5μm
10
2
100
26
10
4
1000
265
106
35
8
10,000
2650
1060
353
83
100,000
26,500 10,600
集
成电
路
组合逻辑电路
数字电路时序逻辑电路
按功能分类
线性电路
模拟电路
非线性电路 7
类别
SSI MSI LSI VLSI ULSI GSI
数字集成电路
MOS IC
00
100～1000
100～500
1000～100000
500～2000
100000～10000000
>2000

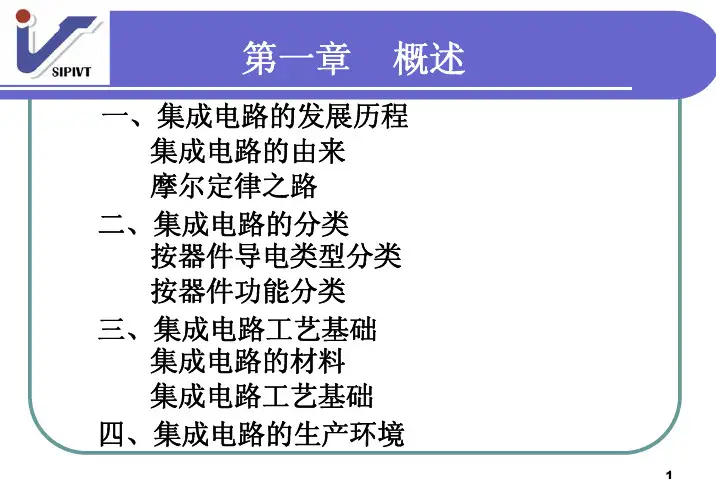

第一章概述
