发光材料课件发光材料是一种特殊的材料,它能够在受到激发后发出可见光。
这种材料在各个领域都有着广泛的应用,包括照明、显示、生物医学等。
本文将介绍发光材料的基本原理、种类以及应用领域。
一、发光材料的基本原理发光材料的发光原理主要有两种,一种是通过外部激发,另一种是自发发光。
外部激发是指通过外界能量的输入,使材料处于激发态,然后再从激发态返回基态时发出光。
自发发光则是指材料自身处于激发态,不需要外界能量的输入即可发出光。
在外部激发的机制中,最常见的是荧光和磷光。
荧光是指材料在受到紫外线或可见光激发后,能够立即发出可见光。
而磷光则是指材料在受到紫外线或可见光激发后,能够在激发结束后持续一段时间发出可见光。
自发发光的机制主要有两种,一种是通过电子跃迁发光,另一种是通过激子发光。
电子跃迁发光是指材料中的电子从高能级跃迁到低能级时,释放出能量并发出光。
激子发光则是指材料中的电子与空穴结合形成激子,当激子解离时,释放出能量并发出光。
二、发光材料的种类发光材料的种类繁多,常见的有荧光材料、磷光材料、半导体发光材料等。
荧光材料是一种能够吸收紫外线或可见光并立即发出可见光的材料。
它具有高亮度、高饱和度和长寿命等特点,广泛应用于照明、显示、荧光标记等领域。
常见的荧光材料有铜铝硅酸盐、硫化锌等。
磷光材料是一种能够吸收紫外线或可见光并在激发结束后持续一段时间发出可见光的材料。
它具有较长的寿命和较高的发光效率,广泛应用于荧光显示、荧光标记、荧光探针等领域。
常见的磷光材料有氧化锌、氧化铟等。
半导体发光材料是一种能够通过电子跃迁或激子发光的半导体材料。
它具有高亮度、高效率和快速响应等特点,广泛应用于LED照明、显示屏、激光器等领域。
常见的半导体发光材料有氮化镓、砷化镓等。
三、发光材料的应用领域发光材料在各个领域都有着广泛的应用。
在照明领域,发光材料被广泛应用于LED照明。
LED照明具有高效率、长寿命和环保等优点,逐渐取代传统的白炽灯和荧光灯成为主流照明产品。
聚集诱导发光材料的合成及其应用研究聚集诱导发光材料(Aggregates-Induced Emission,简称AIE)是近年来新兴的材料研究领域,与传统的荧光材料不同的是,AIE材料表现出强烈的发光性能,而且在形成聚集态时发光效率更高。
AIE材料在生物成像、传感、光电器件等领域有广泛的应用前景。
一、AIE结构特点及合成方法大多数荧光材料在溶胶态时显示出强烈的发光性能,但若这些材料被聚集,发光通常会受到猝灭或淬灭。
而AIE材料也称“发光外显材料”,是集成分子与聚集体的优点,表现出溶胶态时不发光、而在聚集态下发光的特性。
这种现象被认为是聚集态下材料分子之间紧密堆积导致的。
因此,AIE模式中聚集诱导发光是以空间抑制机制为基础的。
通过设计有机分子的结构与构造形态,可以合成出具有AIE性质的材料。
目前常见的AIE材料合成方法有以下几种:1. 活性质子化或活化酯合成法。
这种方法利用弱酸或酯可以酸催化开环等特性,将AIE分子的极性、荷电性等结构进行改变从而获得发光性质。
2. 亲核性开环聚合法。
该方法通过亲核性开环聚合反应,使分子在组装时形成高度排列的体系,从而具有AIE效应。
例如聚氨酯、聚酰胺等聚合物可以通过加入类杂环分子产生AIE。
3. DNA水凝胶合成法。
将其它AIE材料反应后填充进DNA水凝胶后,可以制备获得AIE材料。
二、AIE材料的应用AIE材料在生物成像中有广泛的应用。
由于其在聚集态下有强烈的发光性能,它可以被应用于肿瘤显像、各种生物分子的传态实时监测,另外还可以通过AIE 的响应特性来检测水溶液中的离子等。
此外,AIE材料还可应用于化学传感领域,例如气体传感、超分子传感等。
在这些传感领域,AIE材料可以通过调控聚集态发光行为响应特定的外部环境变化,如光响应,温度响应等。
如果将AIE材料嵌入介孔硅材料中,可以制成高灵敏的温度传感器。
此外,AIE材料还可用于OLED显示器,这类材料能够充分提高器件的发光效率、提高侧向发光特性,进而降低耗电量,提高显示屏幕的亮度。

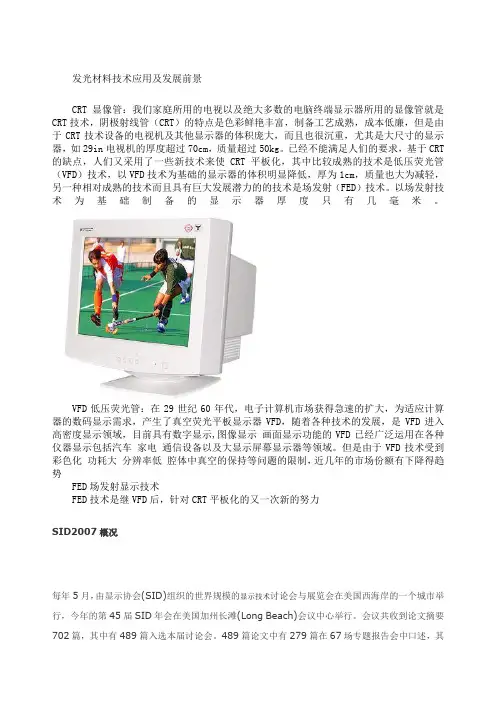

发光材料技术应用及发展前景CRT显像管:我们家庭所用的电视以及绝大多数的电脑终端显示器所用的显像管就是CRT技术,阴极射线管(CRT)的特点是色彩鲜艳丰富,制备工艺成熟,成本低廉,但是由于CRT技术设备的电视机及其他显示器的体积庞大,而且也很沉重,尤其是大尺寸的显示器,如29in电视机的厚度超过70cm,质量超过50kg。
已经不能满足人们的要求,基于CRT 的缺点,人们又采用了一些新技术来使CRT平板化,其中比较成熟的技术是低压荧光管(VFD)技术,以VFD技术为基础的显示器的体积明显降低,厚为1cm,质量也大为减轻,另一种相对成熟的技术而且具有巨大发展潜力的的技术是场发射(FED)技术。
以场发射技术为基础制备的显示器厚度只有几毫米。
VFD低压荧光管:在29世纪60年代,电子计算机市场获得急速的扩大,为适应计算器的数码显示需求,产生了真空荧光平板显示器VFD,随着各种技术的发展,是VFD进入高密度显示领域,目前具有数字显示,图像显示画面显示功能的VFD已经广泛运用在各种仪器显示包括汽车家电通信设备以及大显示屏幕显示器等领域。
但是由于VFD技术受到彩色化功耗大分辨率低腔体中真空的保持等问题的限制,近几年的市场份额有下降得趋势FED场发射显示技术FED技术是继VFD后,针对CRT平板化的又一次新的努力SID2007概况每年5月,由显示协会(SID)组织的世界规模的显示技术讨论会与展览会在美国西海岸的一个城市举行,今年的第45届SID年会在美国加州长滩(Long Beach)会议中心举行。
会议共收到论文摘要702篇,其中有489篇入选本届讨论会。
489篇论文中有279篇在67场专题报告会中口述,其余210篇于5月23号下午集中在一个大厅中,以张贴形式发表,作者与读者进行面对面讨论。
令人鼓舞的是全部论文中有24%的作者是学生。
提交论文的国家和地区数为21,论文数分布如下:韩国23%,美国22%,日本19%,台湾地区16%,德国4%,我国大陆地区在会上发表的论文数为4篇。
发光材料综述范文发光材料是一种能够吸收外部能量并将其转化为光能的材料。
发光材料广泛应用于显示、照明、能源和生物医学等领域。
本文将综述常见的发光材料及其应用。
第一类发光材料是有机发光材料。
有机发光材料具有较好的发光效果和可调性能,在柔性显示、有机发光二极管(OLED)和无机发光二极管(LED)等领域被广泛应用。
有机发光材料的发光机理主要包括激发态衰减机制和荧光机制,并且具有发光颜色可调、发光效率高等优点。
然而,有机发光材料还存在较低的光稳定性、易受潮湿和氧化性的影响等不足之处,限制了其在一些领域的应用。
第二类发光材料是无机发光材料。
无机发光材料具有较好的光稳定性和耐久性,并且在显示、照明和生物医学等领域广泛应用。
最常见的无机发光材料是磷光体,通过掺杂不同的稀土离子,可以实现不同颜色的发光。
此外,氧化锌、硫化锌和硅胶等也是常用的无机发光材料。
无机发光材料具有发光效率高、光稳定性好等优点,但其制备过程较复杂,且常常需要高温处理,限制了其在柔性器件中的应用。
第三类发光材料是半导体量子点(QD)。
量子点是一种直径在2-10纳米范围内的纳米颗粒,具有优异的发光性能和色纯度。
半导体量子点具有尺寸可控性强、发光颜色可调性好、抗光衰减性高等优点,被广泛应用于显示、照明和生物医学等领域。
此外,近年来,多层量子点结构的发展使得量子点发光材料的发光效率和稳定性进一步提高。
然而,量子点在制备过程中常常使用有毒物质,限制了其在生物医学领域的应用。
除了上述三类常见的发光材料外,近年来还涌现出一些新型的发光材料。
例如,有机-无机杂化钙钛矿量子点,具有发光效率高、光稳定性好和发光颜色可调性等优点,在显示和照明等领域有广阔的应用前景。
此外,碳点也是一种新型的发光材料,具有发光效率高、光稳定性好和生物相容性强等优点,可应用于生物成像和传感等领域。
总的来说,发光材料是一种非常重要的材料,在显示、照明、能源和生物医学等领域都有广泛的应用。
稀土发光纳米材料的应用
稀土发光纳米材料是一种新型的材料,具有很多优异的性能和应用。
它们可以发出不同颜色的光,具有高亮度、高稳定性、高色纯度等特点,因此在许多领域都有广泛的应用。
稀土发光纳米材料在照明领域有着广泛的应用。
它们可以用于制造高亮度、高效率的LED灯,这种灯具有长寿命、低能耗、高亮度等特点,可以替代传统的白炽灯和荧光灯。
此外,稀土发光纳米材料还可以用于制造彩色LED灯,这种灯可以发出不同颜色的光,可以用于舞台灯光、汽车灯光等领域。
稀土发光纳米材料在生物医学领域也有着广泛的应用。
它们可以用于制造荧光探针,用于检测生物分子、细胞等,具有高灵敏度、高分辨率等特点。
此外,稀土发光纳米材料还可以用于制造荧光标记剂,用于追踪生物分子、细胞等,可以用于生物成像、药物研发等领域。
稀土发光纳米材料还可以用于制造光电器件、光学器件等。
它们可以用于制造太阳能电池、光电传感器等,具有高效率、高稳定性等特点。
此外,稀土发光纳米材料还可以用于制造光学滤波器、光学透镜等,可以用于光学通信、光学成像等领域。
稀土发光纳米材料具有广泛的应用前景,可以用于照明、生物医学、光电器件、光学器件等领域。
随着科技的不断发展,相信它们的应
用领域还会不断扩展,为人类带来更多的福利。
有机发光材料的应用原理简介有机发光材料(Organic Light Emitting Materials,简称OLED材料)是一种能够在电场或电流作用下发出可见光的材料。
这种材料的应用在显示技术、照明、传感器等领域都有广泛的应用。
本文将介绍有机发光材料的工作原理以及其应用原理。
有机发光材料的工作原理有机发光材料是一种半导体材料,其工作原理基于电子与空穴的复合过程。
下面将详细介绍有机发光材料的工作原理:1.载流子注入 OLED材料中,电流首先通过一层电子注入层和一层空穴注入层注入,使得电子和空穴进入有机发光材料的共同作用层。
2.电子与空穴的复合有机发光材料的共同作用层是由电子供体和空穴供体构成的。
当电子和空穴注入共同作用层时,它们开始发生复合过程。
复合可以分为两种类型:激子复合和极化子复合。
–激子复合:当电子与空穴复合时,它们具有相反的电荷。
它们在共同作用层中形成激子(电子与空穴之间的束缚态)并发射光子。
–极化子复合:当电子与空穴复合时,如果它们在共同作用层中距离很近,它们形成的复合态称为极化子。
极化子可以通过分离为不同的电子和空穴而发射光子。
3.光子发射在复合过程中,电子与空穴的复合在有机发光材料中释放出能量,从而使得有机分子激发到激发态。
当有机分子从激发态跃迁回基态时,会发出光子。
有机发光材料通过调整分子结构和化学成分,可以实现在不同波长区域的发光。
通过控制激子和极化子的复合过程,可以调整发光材料的亮度和效率。
有机发光材料的应用原理有机发光材料的独特性能使得它在多个领域有广泛的应用。
下面将介绍有机发光材料在显示技术、照明和传感器领域的应用原理:1.显示技术有机发光材料在平面显示和柔性显示领域中得到广泛的应用。
通过使用多种有机发光材料,可以实现多种颜色的发光,从而实现彩色的显示效果。
此外,OLED显示屏具有高对比度、广视角和快速响应等优点。
2.照明有机发光材料在照明领域的应用也越来越受关注。
OLED照明具有较高的能效和可调光性能,可以实现室内照明的舒适度和环保性。

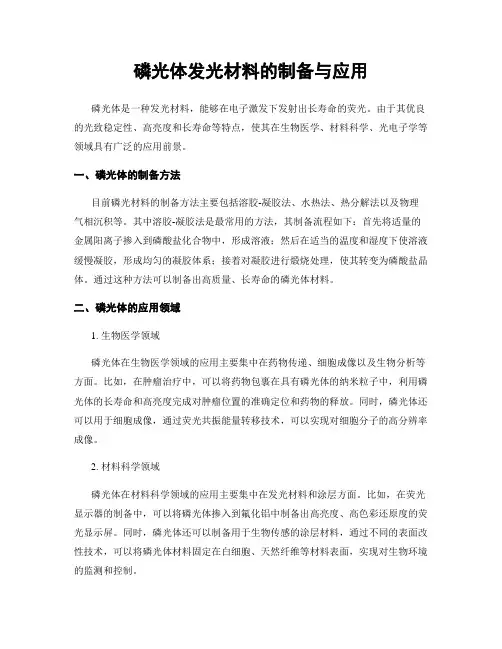

磷光体发光材料的制备与应用磷光体是一种发光材料,能够在电子激发下发射出长寿命的荧光。
由于其优良的光致稳定性、高亮度和长寿命等特点,使其在生物医学、材料科学、光电子学等领域具有广泛的应用前景。
一、磷光体的制备方法目前磷光材料的制备方法主要包括溶胶-凝胶法、水热法、热分解法以及物理气相沉积等。
其中溶胶-凝胶法是最常用的方法,其制备流程如下:首先将适量的金属阳离子掺入到磷酸盐化合物中,形成溶液;然后在适当的温度和湿度下使溶液缓慢凝胶,形成均匀的凝胶体系;接着对凝胶进行煅烧处理,使其转变为磷酸盐晶体。
通过这种方法可以制备出高质量、长寿命的磷光体材料。
二、磷光体的应用领域1. 生物医学领域磷光体在生物医学领域的应用主要集中在药物传递、细胞成像以及生物分析等方面。
比如,在肿瘤治疗中,可以将药物包裹在具有磷光体的纳米粒子中,利用磷光体的长寿命和高亮度完成对肿瘤位置的准确定位和药物的释放。
同时,磷光体还可以用于细胞成像,通过荧光共振能量转移技术,可以实现对细胞分子的高分辨率成像。
2. 材料科学领域磷光体在材料科学领域的应用主要集中在发光材料和涂层方面。
比如,在荧光显示器的制备中,可以将磷光体掺入到氟化铝中制备出高亮度、高色彩还原度的荧光显示屏。
同时,磷光体还可以制备用于生物传感的涂层材料,通过不同的表面改性技术,可以将磷光体材料固定在白细胞、天然纤维等材料表面,实现对生物环境的监测和控制。
3. 光电子学领域磷光体在光电子学领域的应用主要集中在荧光探针、表面修饰以及固态照明等方面。
比如,在气体传感器领域,可以将磷光体材料制备成荧光探针,实现对气体浓度的快速检测。
同时,磷光体还可以通过不同的表面修饰技术,制备出不同颜色、大小、形状的纳米粒子,实现对光学性质的控制。
此外,在固态照明领域,磷光体还可以通过适当的照明装置,实现对植物生长、温室光照等的调控。
三、磷光体的发展趋势目前,磷光体的应用已经非常广泛,但是仍然存在一些挑战和问题。

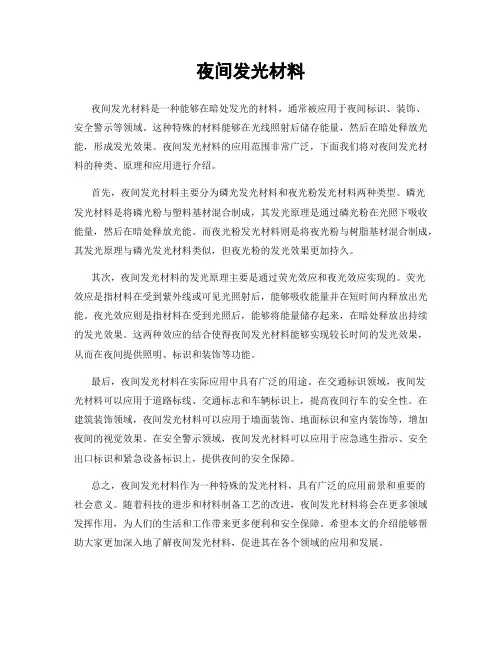

夜间发光材料夜间发光材料是一种能够在暗处发光的材料,通常被应用于夜间标识、装饰、安全警示等领域。
这种特殊的材料能够在光线照射后储存能量,然后在暗处释放光能,形成发光效果。
夜间发光材料的应用范围非常广泛,下面我们将对夜间发光材料的种类、原理和应用进行介绍。
首先,夜间发光材料主要分为磷光发光材料和夜光粉发光材料两种类型。
磷光发光材料是将磷光粉与塑料基材混合制成,其发光原理是通过磷光粉在光照下吸收能量,然后在暗处释放光能。
而夜光粉发光材料则是将夜光粉与树脂基材混合制成,其发光原理与磷光发光材料类似,但夜光粉的发光效果更加持久。
其次,夜间发光材料的发光原理主要是通过荧光效应和夜光效应实现的。
荧光效应是指材料在受到紫外线或可见光照射后,能够吸收能量并在短时间内释放出光能。
夜光效应则是指材料在受到光照后,能够将能量储存起来,在暗处释放出持续的发光效果。
这两种效应的结合使得夜间发光材料能够实现较长时间的发光效果,从而在夜间提供照明、标识和装饰等功能。
最后,夜间发光材料在实际应用中具有广泛的用途。
在交通标识领域,夜间发光材料可以应用于道路标线、交通标志和车辆标识上,提高夜间行车的安全性。
在建筑装饰领域,夜间发光材料可以应用于墙面装饰、地面标识和室内装饰等,增加夜间的视觉效果。
在安全警示领域,夜间发光材料可以应用于应急逃生指示、安全出口标识和紧急设备标识上,提供夜间的安全保障。
总之,夜间发光材料作为一种特殊的发光材料,具有广泛的应用前景和重要的社会意义。
随着科技的进步和材料制备工艺的改进,夜间发光材料将会在更多领域发挥作用,为人们的生活和工作带来更多便利和安全保障。
希望本文的介绍能够帮助大家更加深入地了解夜间发光材料,促进其在各个领域的应用和发展。

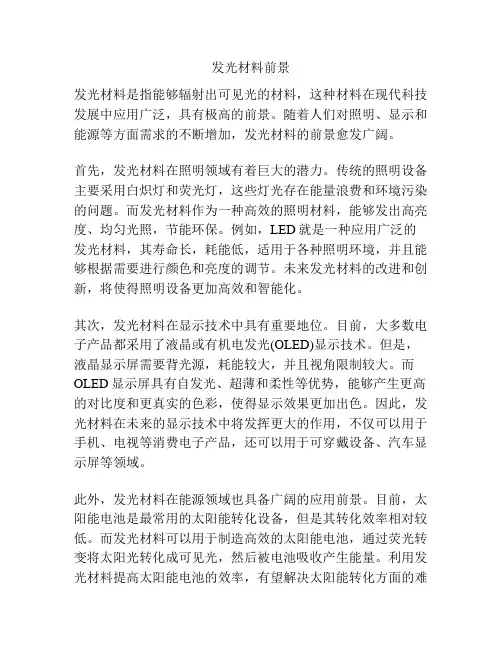

发光材料前景发光材料是指能够辐射出可见光的材料,这种材料在现代科技发展中应用广泛,具有极高的前景。
随着人们对照明、显示和能源等方面需求的不断增加,发光材料的前景愈发广阔。
首先,发光材料在照明领域有着巨大的潜力。
传统的照明设备主要采用白炽灯和荧光灯,这些灯光存在能量浪费和环境污染的问题。
而发光材料作为一种高效的照明材料,能够发出高亮度、均匀光照,节能环保。
例如,LED就是一种应用广泛的发光材料,其寿命长,耗能低,适用于各种照明环境,并且能够根据需要进行颜色和亮度的调节。
未来发光材料的改进和创新,将使得照明设备更加高效和智能化。
其次,发光材料在显示技术中具有重要地位。
目前,大多数电子产品都采用了液晶或有机电发光(OLED)显示技术。
但是,液晶显示屏需要背光源,耗能较大,并且视角限制较大。
而OLED显示屏具有自发光、超薄和柔性等优势,能够产生更高的对比度和更真实的色彩,使得显示效果更加出色。
因此,发光材料在未来的显示技术中将发挥更大的作用,不仅可以用于手机、电视等消费电子产品,还可以用于可穿戴设备、汽车显示屏等领域。
此外,发光材料在能源领域也具备广阔的应用前景。
目前,太阳能电池是最常用的太阳能转化设备,但是其转化效率相对较低。
而发光材料可以用于制造高效的太阳能电池,通过荧光转变将太阳光转化成可见光,然后被电池吸收产生能量。
利用发光材料提高太阳能电池的效率,有望解决太阳能转化方面的难题。
综上所述,发光材料的前景十分广阔。
它在照明、显示和能源等领域都有巨大的潜力。
未来,随着科技的不断发展和创新,发光材料将进一步提升其性能,应用范围也将更加广泛。
我们有理由相信,发光材料将会为人们的生活带来更加便利和舒适。
发光材料的基本特性和应用发光材料是一类具有特殊发光性质的材料。
它们能够在光激发下,通过激发态的激光能够使材料发生较强的光发射。
随着光学和光电学技术的不断发展,发光材料在光电领域中的应用也越来越广泛。
发光材料的基本特性1. 发光原理发光材料能够在外界激发下,从能级较高的激发态跃迁到能级较低的基态,释放出能量。
这个过程中可以通过幅射或非幅射的方式进行,而总的效果是将激发态的能量转化为光发射。
发光材料的发光原理种类较多,在具体应用时需要根据材料的性质和作用场景选择合适的原理。
2. 发光颜色发光材料的发光颜色取决于其所处的能级状态,即材料的电子能带结构。
通常情况下,发光材料的发光颜色与其原子、分子等基本成分密切相关。
例如,红色的荧光材料常常来源于草酸根式的阳离子,而绿色的荧光材料则常常来源于镉硫化物等。
3. 发光效率发光材料的发光效率是评价其性能的一个指标。
一般来说,发光效率越高的材料,其发光亮度就越大。
为了提高发光效率,人们通常会对发光材料进行各种改性,比如加入掺杂物、改变结构等。
发光材料的应用1. LED照明LED(Light Emitting Diode)是当前比较常见的照明方式之一。
它利用半导体材料发光的特性,通过多种工艺制成各种形状和颜色的光源,广泛应用于室内、道路照明以及各种装饰灯具等领域。
2. 显示技术发光材料在显示技术中的应用也比较广泛。
例如,在带有发光背景板的液晶电视机和电子书阅读器中,发光材料用来形成底层光源,提供较强的背光照亮。
3. 光电器件发光材料还可以用于制备各种光电器件。
例如,发光二极管(LED)可用于光纤通信、宽带接入、军工雷达等行业,以及荧光粉、荧光玻璃等材料也被应用于指示灯、计数器、高亮度壁画、高温液体液位显示等领域。
4. 生物医疗在生物医疗领域,发光材料也被广泛应用。
例如,用于生物标记实现免疫分析、诊断分子生物学等分析方法;分析、诊断和治疗人类疾病等。
综上所述,发光材料具有独特的性能和应用优势,是现代光电技术和光电学领域中不可或缺的重要组成部分。
发光材料的物理性质及应用发光材料是一种非常特殊的材料,在受激发而发光的过程中释放出能量。
它们是许多现代技术中必不可少的组成部分,包括照明、电视显示、计算机显示、生物荧光探测等。
在本文中,我们将重点探讨发光材料的物理性质及其应用。
发光机理发光材料受到外部激发时会吸收能量,然后通过一个称为激发态的过渡状态向低能级转移并发光。
发光机理可以通过原子、分子和晶体中不同的过渡状态来描述。
其中,原子的发光是由电子在激发态向基态跃迁引起的,电子在这个过程中释放出能量,形成发光。
分子和晶体的发光则是由于电子和转移发生在分子或晶体中的整个系统上。
在这些情况下,分子或晶体的内部结构决定了发光的能量和波长。
一般来说,有机和无机发光材料的分子结构和化学成分具有很大的区别。
有机和聚合物发光材料通常由一个共轭环系统组成,如苯环。
这种共轭结构可以形成高度稳定的电子态,可以在吸收光子时形成激发态。
由于这种发光方式是由分子中的整个系统来决定的,因此可以通过改变分子的大小、形状和共轭程度来调节其光学性质。
相反,无机发光材料通常是由金属离子和非金属离子组成的晶体,它们的发光是由于离子之间的电子转移引起的。
这意味着无机发光材料的发光性质是由它们的晶体结构和离子的电性质来决定的。
应用领域随着对发光材料的进一步研究,发现它们在许多领域有着重要的应用。
以下是几个常见的应用领域。
1、照明发光二极管(LED)是当今最为常见的照明器件之一。
它内部的半导体材料通过电子的注入和复合来发光。
由于LED的亮度、寿命、能效优势明显,已经在照明领域广泛应用,成为照明技术的主流。
2、显示器发光材料在显示器技术中也扮演着重要的角色。
液晶显示器(LCD)中,液晶屏幕工作时需要后光源的照明。
因此,发光材料常被用于液晶显示器中的背光源模块中。
这种背光源模块通常使用高亮度和长寿命的白光LED,而不是使用传统的荧光灯管。
3、生物荧光探测发光材料也被广泛应用于生物荧光探测。
荧光探针通常是由有机分子或金属配合物构成的,它们受到激发后可以发光,并且在荧光成像和生物分子检测中广泛使用。
发光材料的制备和应用发光材料指的是能够发出光的材料,它广泛应用于照明、显示、激光、生物医学等领域。
在当今科技快速发展的时代中,人们对于发光材料的需求也越来越多。
本文将从发光材料的制备和应用两个方面进行探讨。
一、发光材料的制备发光材料的制备方法主要包括溶液法、气相法、沉淀法等。
其中,溶液法最为常见。
溶液法主要是将发光材料的前体化合物加入有机溶剂中,通过化学反应生成发光材料。
以锌硫化物ZnS为例,其制备过程如下:首先,将空气中的氧气、水分和灰尘排除干净,然后将氯化锌(ZnCl2)和氢硫酸铵(NH4HS)两种粉末按照一定的摩尔比例混合均匀,形成稠密的混合物。
将混合物放入石英瓶中,通过高温处理,使其在石英管中发生化学反应,得到ZnS的发光粉末。
气相法主要是以气相化学反应为基础,将化学前体气体沉积在特定的基底上,得到纳米级别的发光材料。
沉淀法主要是将化学前体物质与其他化学物质混合,通过化学反应,得到发光材料。
二、发光材料的应用1. 照明领域随着节能减排的要求越来越高,LED发光材料成为了照明领域的主流。
LED发光材料具有高效、长寿命、耐热、稳定等优点,被广泛用于路灯、明亮度广场、购物中心等场所的照明。
2. 显示领域发光材料的应用不仅仅局限于照明领域,还广泛用于各种显示器件中,如OLED(有机发光二极管),其发光材料是一种由有机物制备而成的半导体材料。
OLED具有亮度高、响应速度快、反应时间短等优点,适用于手机、电视、平板电脑等电子产品。
3. 生物医学领域发光材料在荧光显微镜、荧光探针、荧光标记、医疗诊断等方面有着广泛的应用。
其中,荧光探针在细胞定位、蛋白质表达与定量检测、免疫细胞检测等方面发挥着重要的作用。
4. 激光领域激光领域的应用也是发光材料的一个重要领域。
激光发射材料主要包括稻草状黄金颗粒、稀土离子、气体等。
通过激活这些发射材料,使它们释放出来的能量形成一束高能光束,广泛用于激光切割、激光治疗等领域。
无机固体光致发光材料与应用
无机固体光致发光材料是指在外界激发下,能够发出光的无机固体材料。
这类材料具有很高的化学稳定性、光稳定性和热稳定性,因此具有很广泛的应用前景。
本文从材料的基本性质、制备方法到应用领域进行了综述。
首先,文章介绍了无机固体光致发光材料的基本性质,包括发光机制、光谱特性、发光强度等。
接着,对目前常用的制备方法进行了讲解,包括溶液法、沉淀法、溶胶-凝胶法等。
同时也介绍了新型制备方法,如光化学方法、水热合成法等。
然后,本文着重介绍无机固体光致发光材料在各个领域的应用。
其中包括生物医学领域、光电子学领域、环境监测领域、光催化领域等。
例如,在生物医学领域中,无机固体光致发光材料可以作为荧光探针,用于细胞成像、癌症治疗等。
在光电子学领域中,无机固体光致发光材料可以应用于LED、激光器等光电子器件。
在环境监测领域中,无机固体光致发光材料可以用于重金属离子检测等。
在光催化领域中,无机固体光致发光材料可以作为光催化剂,用于水处理、空气净化等。
最后,本文还展望了无机固体光致发光材料未来的发展方向。
随着新型材料的不断涌现,无机固体光致发光材料在各个领域的应用会更加广泛,同时也需要进一步完善制备方法,提高材料的性能和稳定性。
- 1 -。
无机光致发光材料及应用1. 简介无机光致发光材料是指由无机化合物组成的材料,它们可以通过受激辐射而发出可见光。
这些材料具有许多优良的性质,如较高的发光效率、长寿命、高稳定性等。
因此,在诸多领域中得到广泛的应用,如照明、显示技术、生物医学、光电子学等。
2. 发光机制无机光致发光材料的发光机制主要分为两种:激活态离子和能带。
2.1 激活态离子发光机制激活态离子发光机制是指在材料中掺入稀土离子等激活元素,通过外界激发能量使其进入激发态,然后退回到基态时释放出光子。
这种机制的优点是可以调控材料的发光颜色和发光强度,因为激活离子的能级结构是可以调控的。
2.2 能带发光机制能带发光机制是指材料的禁带宽度和能带结构导致的发光现象。
在能带发光材料中,当外界能量激发材料时,电子会跃迁到导带中,然后经过一系列的复合过程,最终释放出光子。
这种机制相对简单,但由于材料的能带结构是固定的,所以发光颜色和发光强度往往不易调控。
3. 发光材料的分类无机光致发光材料可以根据不同的发光机制和材料性质进行分类。
3.1 激活态离子发光材料激活态离子发光材料根据不同的激活离子可以分为多种类型,如稀土离子、过渡金属离子等。
这些材料通常具有较长的荧光寿命和较窄的发光带宽,适用于显示器、荧光粉、照明等领域。
3.2 能带发光材料能带发光材料根据禁带宽度的不同可以分为宽禁带和窄禁带材料。
宽禁带材料发光范围较宽,适用于白光LED照明和显示器背光等应用;窄禁带材料发光比较窄,适用于激光器和发光二极管等领域。
4. 应用领域无机光致发光材料在多个领域中得到广泛应用。
4.1 照明无机光致发光材料可以用于制备高效和环保的发光二极管(LED)照明产品。
LED 具有高亮度、高效率和长寿命的特点,可以替代传统的白炽灯和荧光灯。
4.2 显示技术无机光致发光材料可用于制备发光二极管显示器(LED显示器)。
LED显示器具有高对比度、高亮度和低功耗等优势,逐渐取代了传统的液晶显示器。
电致发光材料的设计及其应用电致发光材料是一种能够产生发光效应的物质,其通常由发光层和电致激发层两部分组成。
发光层是主要发光区域,电致激发层则提供了电场,使得发光层的能级结构发生改变,从而产生发光效应。
电致发光材料具有响应速度快、亮度高、寿命长等特点,在照明、显示、通讯等领域得到广泛应用。
电致发光材料的设计主要涉及到发光层和电致激发层的材料选择和层次结构设计。
其中,发光层的材料选择是电致发光材料设计的核心问题。
根据材料的能带结构和光学性质的不同,可选的发光层材料也具有很大的差异。
常见的发光层材料有有机发光材料、无机发光材料和量子点等。
有机发光材料具有分子结构单一、易于合成制备、颜色可调、柔性加工等特点。
其发光机理主要是通过受激发电荷从基态转移到激发态,再通过辐射跃迁产生发光效应。
有机发光材料的产业化应用也非常广泛,包括OLED显示屏、LED照明和生物成像等领域。
无机发光材料指的是以磷光体、卤化物或光阳离子等为代表的无机材料。
由于其具有高的荧光量子产率、热稳定性和光学透明度等特点,因此在LED照明、光催化和生物成像等应用中有广泛的应用前景。
量子点是一种能够产生发光效应的半导体材料,其大小与其颜色之间具有一定的关联性。
通常情况下,量子点的大小越小,其发光颜色就越蓝;反之,量子点颜色会变为红色。
量子点材料不仅具有优异的荧光量子产率,而且具有发光颜色可调、具有良好的荧光稳定性和寿命等优点。
因此,在LED照明、生物成像、光催化等领域广泛应用。
除了发光层的选择,电致激发层的材料选择和层次结构设计对电致发光材料的性能也有重要影响。
通常情况下,电致激发层的主要作用是产生电场,使得发光层的载流子能级结构产生改变,从而实现发光效应。
电致激发层材料通常具有高的电导率、高的机械强度和稳定性等特点。
电致发光材料的应用范围非常广泛。
其中,LED照明是其主要应用领域之一。
LED照明由于其节能、寿命长、色调良好等特点已经成为室内外照明的最佳选择。
长余辉发光材料制备及应用
长余辉发光材料是一种可以在暗处持续发光的材料,它的原理是通过
在材料中添加能够吸收光能的激活剂,当激活剂受到外界光照射时,就会
被激发到一个激发态,然后在回到基态的过程中放出发光的能量,从而产
生长余辉效应。
长余辉发光材料的制备方法主要包括溶胶-凝胶法、气相沉积法、溅
射法等多种方法。
其中溶胶-凝胶法是最为常用的方法,其原理是将激发
剂溶解在适当的溶剂中,然后将这种溶液在一定条件下凝胶化,最终形成
一个均匀分散的长余辉发光材料。
长余辉发光材料已经在很多领域得到了广泛的应用,比如制作夜光表、夜光指南针、夜光玩具、夜光建筑装饰等。
此外,它还可以应用于道路交
通标志、应急灯具、军事用品等领域。
随着科技的不断发展,长余辉发光
材料的应用前景将会更加广阔。
夜光发光材料
夜光发光材料是一种能够在暗处发出微弱光芒的材料,它在黑暗环境下能够持续发光一段时间,给人们提供了便利和安全。
夜光发光材料广泛应用于夜间标识、夜间照明、紧急疏散指示、钟表指针、玩具等领域。
夜光发光材料的发光原理是通过吸收光能,然后在暗处释放出光能,其发光时间和亮度与光能的吸收量有关。
夜光发光材料的种类主要包括夜光颜料、夜光油墨、夜光塑料、夜光陶瓷等。
其中,夜光颜料是应用最为广泛的一种夜光发光材料,它能够与各种基材相容,广泛应用于涂料、油墨、塑料、橡胶、纺织品等行业。
夜光颜料的发光色彩丰富,可以根据客户的需求进行定制。
夜光发光材料的优点是无需外部能源,只需光照即可充能,然后在暗处持续发光,具有环保、节能、长寿命等特点。
夜光发光材料的光亮度、发光时间、稳定性等性能指标是衡量其品质的重要标准,优质的夜光发光材料应该具有较高的光亮度和较长的发光时间,且在不同环境条件下能够保持稳定的发光效果。
在实际应用中,夜光发光材料需要与基材结合,形成夜光产品。
夜光产品的制作工艺和质量控制对于夜光效果和使用寿命有着重要影响。
制作夜光产品时,需要选择合适的夜光发光材料,结合产品的设计要求和使用环境,进行合理的工艺设计和生产工艺控制,以确保夜光产品具有良好的发光效果和稳定的使用性能。
总的来说,夜光发光材料是一种具有特殊功能的材料,在夜间提供了便利和安全,广泛应用于多个领域。
随着科技的不断进步和人们对品质生活需求的提高,夜光发光材料的研发和应用将会更加广泛,其性能和品质也将会得到进一步提升。
希望通过不断的技术创新和市场需求的引导,夜光发光材料能够更好地满足人们的生活需求,为社会发展做出更大的贡献。
发光材料综述范文导语发光材料是一种能够吸收能量并将其转化为可见光的材料。
这些材料在许多领域中都有广泛的应用,如LED照明、显示器、夜光材料等。
本文将综述发光材料的不同类型、制备方法以及其在各个领域中的应用。
一、发光材料的类型1.无机发光材料:无机发光材料是最常见的一类发光材料,其主要成分是由金属离子和非金属离子组成的晶体。
这些材料通过能级跃迁或金属离子在晶体中的激活状态而发出可见光。
常见的无机发光材料有硫化锌、硒化锌等。
2.有机发光材料:有机发光材料是一类含有有机分子的发光材料。
这些分子在受激发后,通过激子的形成和裂变过程来发出光。
有机发光材料有机溶剂可溶,制备相对简单且成本低廉。
常见的有机发光材料有蒽醌、喹啉等。
3.半导体发光材料:半导体发光材料是一类通过外加电场或其他形式的激励来产生发光的材料。
这些材料由具有特定带隙结构的半导体材料组成。
半导体发光材料被广泛应用于LED照明和显示器领域。
常见的半导体发光材料有氮化镓、磷化铝等。
二、发光材料的制备方法1.溶液法:溶液法是制备发光材料的最常用方法之一、通过将合适的化合物通过溶液混合反应得到发光材料。
溶液法制备发光材料的优点在于制备简单、成本低廉,且可以得到高纯度的产品。
2.气相法:气相法是一种通过气相反应制备发光材料的方法。
在高温高压条件下,将合适的化合物在气体中加热反应得到发光材料。
气相法制备的发光材料可以得到更高的纯度和更均匀的晶体结构。
3.沉积法:沉积法是一种将溶液中的材料沉积到基底上形成薄膜的方法。
通过选择合适的沉积条件,可以获得具有优良光学性能的发光材料薄膜。
三、发光材料的应用1.LED照明:发光二极管(LED)是一种能够将电能转化为光能的发光材料。
由于LED具有高效、节能、寿命长等优点,因此在照明领域得到了广泛应用。
目前,半导体发光材料是LED的主要组成部分。
2.显示器:发光材料在显示器领域也有广泛的应用。
有机发光材料由于其发光效率高、可溶性好,不仅被用于有机发光二极管(OLED)的制备,还可以用于柔性显示器、透明显示器等。
第二章 稀土发光材料的制备及应用 近几十年来,稀土发光材料在国内外得到惊人的发展,形成了相当大的生产规模和客观的市场,其产值和经济效益都很高[1-3]。到 90 年代,依然以一定的速度增长。国内外在稀土新材料方面几乎每隔 3~5 年就有一次突破,而稀土发光材料则是这宝库中五光十色的瑰宝。据美国商业信息公司最近统计,在美国稀土各应用高技术领域中,光存储器的年增长率达 50%,灯用稀土荧光粉 20%,名列第二位,电视荧光粉为 3.4%,仅电视用荧光粉1998 年在美国的消费量居稀土消费量第五位,为 104.3 吨,价值 2700 万美元,到 1995 年达 131.5 吨。我国彩电荧光粉及紧凑型荧光灯用稀土荧光粉在 80年代增长速率更快,工业生产规模相当可观,且有部分出口。这表明,稀土发光材料的发展及在稀土各应用领域中占有举足轻重地位。随着新型平板显示器、固态照明光源的发展,对新型高效发光粉体的需求日益增多。由于纳米材料具有其他大颗粒材料所不具有的结构及各种性质如电性质、光性质等,研究纳米稀土发光材料已成为目前引人注目的课题。以钒酸盐、磷酸盐为基质的纳米稀土发光材料都是很具有研究意义及应用价值的稀土荧光粉,比如纳米级 YVO4:Eu,作为一种很好的红光粉体,已经广泛应用于荧光灯以及彩色显像管(CRT)中[4-6]。另外,近来的研究表明纳米级 Y(V,P)O4:Eu,YPO4:Tb在真空紫外区(VUV)有较好的吸收,是很有前途的等离子体平板显示器(PDPs)用的发光材料[7-11]。在纳米尺度的YBO3:Eu3+中,由于表面Eu3+对称性低,使得5D0-7F2 的跃迁几率增加,这改善了YBO3:Eu3+体材料中色纯度低的问题[12 ]。总之,随着科技的发展和人们生活的需要,稀土发光材料的研究面临着新的挑战:这主要包括激发波长的变化,如PDP用荧光粉需真空紫外激发,固态照明用荧光粉需近紫外激发;材料尺寸形态的变化等。这就要求人们改善材料的发光性质或开发新的发光体系。 §2-1影响发光的主要因素 目前,稀土掺杂发光体系主要包括:稀土氧化物、硼酸盐、钒酸盐、磷酸盐、铝酸盐等体系,不同的体系有着不同的应用背景。比如说,Eu3+、Tb3+掺杂的硼酸盐、磷酸盐体系可用作PDP荧光材料[13,14];Eu2+、Dy3+共掺的铝酸盐体系可用作长余辉材料[15]。 影响稀土掺杂发光材料发光性质的因素有很多,主要包括基质晶格、发光中
心在基质晶格中所处的格位及周围环境、材料的尺寸和形状等[16,17]。因此,基质材料、激活剂的选择,合成方法、合成条件的选择,材料的后处理工艺等是获得新型高效发光材料的关键[18-20]。 §2-1-1基质晶格对发光性质的影响 一般说来,对于给定的某发光中心,在不同基质中它的发光行为是不同的,因为发光中心的直接环境发生了改变。如果理解了基质晶格是如何决定发光中心的发光性质的,那么就可以非常容易地预测所有发光材料。 共价键效应:共价键越强,电子间的相互作用越弱,因为这些电子被分散到更宽阔的轨道上。因此,电子跃迁的能级差由共价键的性质决定。共价键越强,多重项之间的能量间距越小,电子跃迁所需能量越低。这就是电子云膨胀(nephelauxetic希腊语,云膨胀的意思)效应。化学键的共价性越强,则成键原子(离子)双方的电负性差异就越小,这使得两原子之间的电荷迁移态跃迁向低能量区域移动[21,22]。举个例子,氟化物YF3中Eu3+的吸收带要比Y2O3中的处在能量更高的位置,这是因为Y2O3的共价性要比YF3的强。 晶体场效应:基质晶格影响离子的发光性质的另一个因素是晶体场,晶体场就是给定离子的周围环境所产生的电场。某一发光跃迁的光谱位置由晶体场的强度决定。另外,晶体场还能使某些光跃迁产生劈裂。下面的因果关系是很显然的:不同的基质晶格→不同的晶体场→不同的谱线劈裂模式。通过这种方法,发光中心可以作为监测化学环境的探针,即“荧光探针”。它是根据某个离子的发光特性,推断出该离子自身电子结构以及它在基质晶格中所处的化学环境。近年来,有关利用稀土荧光探针来研究无机固体材料、有机固体化合物和液相生物大分子的结构的报道很多[23]。特别是利用Eu3+的能级和荧光特性,可以很灵敏地提供有关Eu3+周围环境地对称性、所处格位及不同对称性的格位数目和有无反演中心等结构信息[16,17]。这是由于周围晶体场作用和化学环境对称性的改变,可使稀土离子的谱线发生不同模式的劈裂。一般说来,对称性越低,越能解除一些能级的简并度而使谱线劈裂越多。文献[23]给出了不同对称性晶场中Eu3+的7Fj能级的劈裂和5D0-7Fj跃迁所产生的荧光谱线的数目。根据Eu3+的荧光光谱的谱线数目,可以了解其临近环境的对称性。 另外,发光效率还与基质的结构密切关联。相同的基质组分和掺杂浓度,但
基质的晶体结构不一样,发光效率呈现显著的差别。比如,采用固相法制备的LaVO4:Eu多为单斜相,Eu3+离子占据C1格位,对称性与四方相YVO4中的Eu3+不同,因此其发光也较弱。C. J. Jia等利用水热法合成四方相纳米晶LaVO4:Eu,他们对四方相纳米晶LaVO4:Eu和单斜相LaVO4:Eu的发射强度进行比较,发现四方相纳米晶LaVO4:Eu的发光强度要远远大于单斜相的LaVO4:Eu,而且与含有相同Eu3+掺杂浓度的YVO4:Eu具有可比性[18]。同时,由于其尺寸处于纳米尺度,四方相纳米晶LaVO4:Eu的荧光猝灭浓度达到10%,远高于体材料YVO4:Eu的猝灭浓度,所以四方相LaVO4:Eu纳米晶是一种很有前途的发光材料。同时,这也表明了合成方法、合成条件对材料结构和性质具有可控性,这有利于材料的开发与应用。 §2-1-2尺寸效应 当材料的尺寸达到纳米尺度时,会出现一些异于体材料的特性,如量子尺寸效应、小尺寸效应、表面效应、宏观量子隧道等效应。这些效应往往同时起作用,控制纳米材料的性能。当前,科学工作者的任务是,通过材料设计和合成方法的可控,合理利用纳米效应,使纳米材料的性能向人们所需要的方向转化,最大限度地挖掘材料的新功能特性。主要采取的措施是维度的控制、尺寸限域、异质掺杂和外场。 纳米发光材料是指基质的粒子尺寸在 1~100nm 的发光材料,它包括纯的纳米半导体发光材料以及稀土离子和过渡金属离子掺杂的纳米氧化物、硫化物、复合氧化物和各种无机盐发光材料。当纳米粒子的粒径与超导相干波长,玻尔半径以及电子的德布罗意波长相当时,小颗粒的量子尺寸效应十分的显著。与此同时,大的比表面使处于表面态的原子、电子与处于小颗粒内部的原子、电子的行为有很大的差别。这种表面效应和量子尺寸效应对纳米微粒的光学特性有很大的影响,甚至使纳米微粒具有相同材质的宏观大块体不具备的新的光学特性[26,27]。 在这方面已有人做了大量工作,结果表明,当基质的颗粒尺寸小到纳米级范围时,其物理性质会发生改变,从而影响其中掺杂的激活剂离子的发光和动力学性质,如光吸收,激发态寿命,能量传递,发光量子效率和浓度猝灭等性质。纳米颗粒的光吸收与其本体材料相比表现出蓝移,如纳米 MnO光吸收谱表现出蓝移特征,理论认为这是由于小尺寸效应和量子尺寸效应引起的。小尺寸效应使得 键振动频率升高从而引起蓝移;而量子尺寸效应导致能隙变宽,也能解释这一蓝移现象。此外还发现,与其本体材料相比,ZnS:Mn纳米颗粒的发光寿命要短几个数量级,而量子效率却有所提高。这可能是由量子限域效应引起的,在 ZnS:Tb 和 Y2O3:Tb 纳米发光体系中也发现了类似的现象。基质晶粒尺寸的改变还会引起激活剂离子谱峰的位移和宽度变化,这种现象可归于纳米颗粒间大的界面使能量传递速率降低,进而使得传递给猝灭中心的能量减少。 纳米发光材料独特的性质使其具有广阔的应用前景。首先,从理论上讲纳米发光材料可以提供研究表面的模型系统:纳米材料具有的大的比表面积会影响到激活剂和缺陷在粒子表面,界面和次级相间的分布,而了解纳米材料中的这一分布情况对理解其块体材料的性质是很有帮助的;表面缺陷是影响发光材料发光效率的主要因素,通过对纳米发光材料的研究可以使人们掌握控制表面缺陷的方法,进而为发现新一代的发光材料提供指导。其次,制备稀土离子掺杂的纳米材料还为发展和研究透明复合材料开辟了新的途径。纳米粒子光散射小,可将其埋在无定形透明基质中,可望在激光和放大器上获得应用。目前,纳米发光材料另一个非常有前途的应用方向是作为场发射显示(<1kv,FED) 的磷光体。与传统的磷光体颗粒相比,纳米发光材料可被用于 FED 的优势在于它们具有小的尺寸,可以被低电压电子完全渗透,从而使材料得以有效应用。对于等离子体平板显示用的荧光粉而言,也需要小尺寸的球形颗粒,小尺寸的球形颗粒适于制屏和对真空紫外光的吸收。其次,由于纳米发光材料的发光颜色随材料颗粒尺寸的变化而变化,因此,可以通过改变颗粒尺寸来获得所需要的颜色[10]。 纳米发光材料在形态和性质上的特点将使其在应用上更具优势,因而纳米发光材料的合成及性质研究引起国内外广大研究者的关注,成为 21 世纪高新材料的研究热点。 §2-2能量传递 固态基质中能量的传递与输运主要分为以下四种: a) 再吸收 再吸收是指基质的某一中心发光后,发射波长在基质晶格内行进时又被基质自身吸收的现象。输运能量的任务由光子担负,输运距离可近可远。发生再吸收的先决条件是激活剂的吸收光谱与敏化剂的发射光谱有较大的重叠。这种传递过程受温度影响较小。
b) 共振传递 共振传递是指激发态中心通过电偶极子、电四偶极子、磁偶极子或交换作用等近场力的相互作用把激发能传递给另一个中心的过程。结果是前者从激发态返回到基态,而后者由基态变为激发态。两个中心能量变化值保持相等。中心之间的相互作用是由中心的具体情况而定,例如,当中心间的距离较近时,往往以交换作用为主。在无需借助其他临近离子的情况下,共振传递能量的距离可以从一个原子的线度到10 nm左右。已有文献报道,从敏化剂到活化剂的传递,可以越过25-50个阳离子格位。温度对共振传递的影响也不是很大。 c) 载流子传输 载流子传输是借助半导体和光导体材料中的载流子扩散和漂移输运能量。它是以电流或光电导为特征,温度对这种输运过程有显著的影响。 d) 激子的能量传输 激
