浅析采暖循环水系统定压

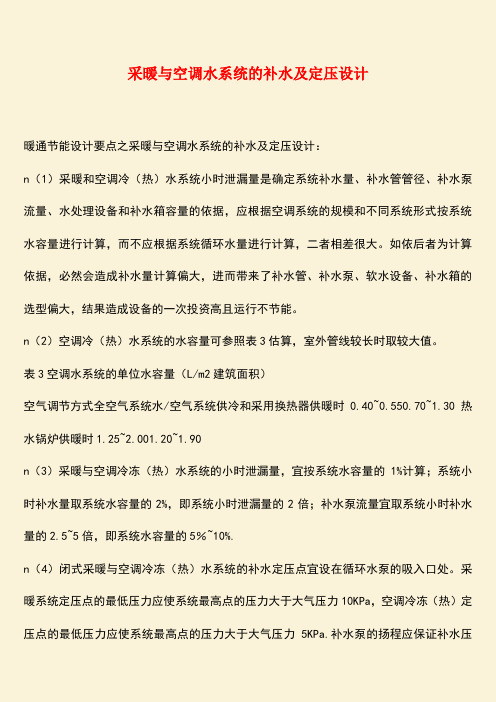

采暖与空调水系统的补水及定压设计暖通节能设计要点之采暖与空调水系统的补水及定压设计：n（1）采暖和空调冷（热）水系统小时泄漏量是确定系统补水量、补水管管径、补水泵流量、水处理设备和补水箱容量的依据，应根据空调系统的规模和不同系统形式按系统水容量进行计算，而不应根据系统循环水量进行计算，二者相差很大。

如依后者为计算依据，必然会造成补水量计算偏大，进而带来了补水管、补水泵、软水设备、补水箱的选型偏大，结果造成设备的一次投资高且运行不节能。

n（2）空调冷（热）水系统的水容量可参照表3估算，室外管线较长时取较大值。

表3空调水系统的单位水容量（L/m2建筑面积）空气调节方式全空气系统水/空气系统供冷和采用换热器供暖时0.40~0.550.70~1.30热水锅炉供暖时1.25~2.001.20~1.90n（3）采暖与空调冷冻（热）水系统的小时泄漏量，宜按系统水容量的1%计算；系统小时补水量取系统水容量的2%，即系统小时泄漏量的2倍；补水泵流量宜取系统小时补水量的2.5~5倍，即系统水容量的5％~10%.n（4）闭式采暖与空调冷冻（热）水系统的补水定压点宜设在循环水泵的吸入口处。

采暖系统定压点的最低压力应使系统最高点的压力大于大气压力10KPa，空调冷冻（热）定压点的最低压力应使系统最高点的压力大于大气压力5KPa.补水泵的扬程应保证补水压力比系统补水定压点的压力高30~50KPa.空调水系统宜采用高位膨胀水箱定压，该方式具有安全、可靠、消耗电力相对较少、初投资低等优点。

结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。

事实表明，习惯左右了成败，习惯改变人的一生。

在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。

希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。

小区换热站采暖系统定压方式【摘要】热水供热系统具有运行稳定、安全和卫生等优点，热水供热系统的定压方式对系统的运行至关重要，采暖空调循环水系统中的定压补水设备使系统在允许压力范围内运行，防止系统内出现气化、超压等现象。

现对各种技术资料中关于定压补水设备的原理、设计选型、特点加以分析，希望对相关设计人员有所借鉴意义。

【关键词】定压补水；开式膨胀水箱；气压罐；变频调速补水泵一、采暖系统定压方式1、高位膨胀水箱补水定压方式高位膨胀水箱补水定压方式是在热水供暖系统的最高点设置高位开式膨胀水箱，在水箱中设定最高和最低水位，并通过水位电信号控制补水泵的启停，膨胀水箱在定压中有重要作用，在热水供暖系统中，当膨胀水箱的安装高度超过系统的充水高度，而膨胀水箱的膨胀管连接在靠近循环水泵进口侧时，就可以保证整个系统运作。

无论是在运行还是在停运时，各点的压力都超过大气压力。

只有这样，系统才不会出现负压，出现热水汽化或吸入空气等问题。

因此，在机械循环供暖系统中，膨胀水箱不仅起着容纳系统水膨胀体积之用，而且还对系统起着定压的作用。

这种对热水供暖系统起定压作用的设备，被称为定压装置。

但是，要想维持系统某点压力（即膨胀水箱与采暖系统的连接点，通常是循环水泵的吸入口）稳定，仅有膨胀水箱还是不够的，还必须有反映水箱液位或压力变化的仪表及被它控制的补水装置。

这是因为系统的漏水通常是不可避免的。

因此，水箱定压系统的选择上可有水泵补水装置。

这种方式具有初投资省，运行费用低，压力稳定等优点；但因开式水箱与大气连通，由此引起的管道系统的氧化腐蚀问题是这种方式最大的缺点，另外水箱设于最高建筑物的顶层以上，管理起来也有诸多的不便；因此，这种补水定压方式仅适用于小型热水采暖系统。

应当注意，热水供暖系统水压曲线的位置，取决于定压装置对系统施加压力的大小和定压点的位置。

膨胀水箱定压的系统各点压力，取决于膨胀水箱安装高度和膨胀管与系统的连接位置。

如将膨胀水箱连接在热水供暖系统的供水干管上，此时整个系统各点的压力都降低了。

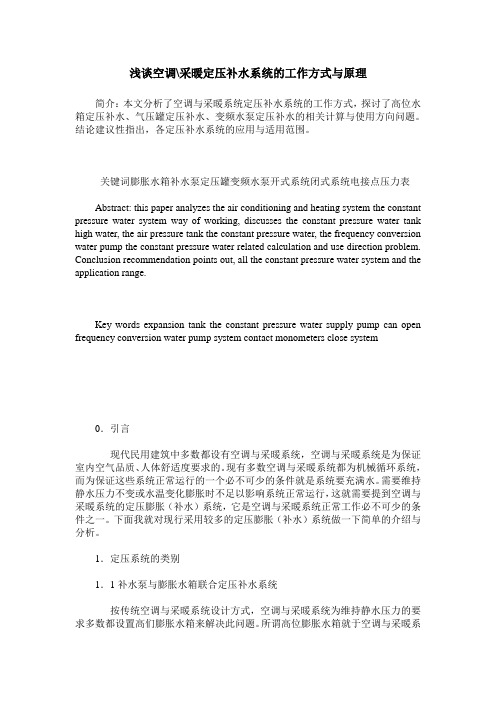

浅谈空调\采暖定压补水系统的工作方式与原理简介：本文分析了空调与采暖系统定压补水系统的工作方式，探讨了高位水箱定压补水、气压罐定压补水、变频水泵定压补水的相关计算与使用方向问题。

结论建议性指出，各定压补水系统的应用与适用范围。

关键词膨胀水箱补水泵定压罐变频水泵开式系统闭式系统电接点压力表Abstract: this paper analyzes the air conditioning and heating system the constant pressure water system way of working, discusses the constant pressure water tank high water, the air pressure tank the constant pressure water, the frequency conversion water pump the constant pressure water related calculation and use direction problem. Conclusion recommendation points out, all the constant pressure water system and the application range.Key words expansion tank the constant pressure water supply pump can open frequency conversion water pump system contact monometers close system0．引言现代民用建筑中多数都设有空调与采暖系统，空调与采暖系统是为保证室内空气品质、人体舒适度要求的。

现有多数空调与采暖系统都为机械循环系统，而为保证这些系统正常运行的一个必不可少的条件就是系统要充满水。

供热补水定压的原理
供热补水定压是指在供热系统中，通过控制阀门开度和水泵运行来实现热水的定压供应。

其原理如下：
1. 控制阀门开度：系统中安装有调节阀门，通过调整阀门的开度来控制热水的流量。

流量越大，供热的热负荷越大，压力越高；流量越小，供热的热负荷越小，压力越低。

2. 水泵运行：热水供应系统中安装有水泵，通过水泵的运行来增加供热系统中的水流动力。

当阀门开度变大，需要供应更多的热水时，水泵会加速运行，增加水流量，从而增加供热压力；当阀门开度变小，需要供应较少的热水时，水泵会减速运行，减少水流量，从而降低供热压力。

3. 压力控制：在供热补水定压系统中还会安装压力控制器，用来监测供热系统中的压力变化，并根据设定的压力值调整阀门开度和水泵运行。

当压力低于设定值时，控制器会通过信号控制阀门开度增大，水泵加速运行，以提高供热压力；当压力高于设定值时，控制器会通过信号控制阀门开度减小，水泵减速运行，以降低供热压力。

通过以上的控制方式，供热补水定压系统可以实时调整阀门开度和水泵运行，以保持供热系统中的压力始终在设定的范围内，从而实现供热补水的定压供应。

闭式热水采暖系统定压问题的探讨摘要：随着我国经济的讯猛发展，各地工程项目建设如火如荼。

作为人们“安居乐业”中的居所问题自然是其中的重中之重。

北方城市是我国冬季集中采暖的主要区域，而采暖系统中定压设置又是系统稳定运行的重要一环，因此合理的确定一个采暖系统的定值犹为重要。

一个采暖系统，末端设计合理，管网设计合理，热源部分的定压没有考虑合理，那这个系统肯定不能稳定、良好的运行。

定压虽是一个点的问题，却可以影响整个系统，可谓“牵一发而动全身”。

因此，一个采暖系统要有好的稳定性、经济合理的运行效果，系统定压合理性很重要。

关键词：闭式采暖系统；定压；定压方式引言：由于热水采暖具有节约能源、蓄热能力大、系统运行稳定、安全、卫生条件较好等原因,在民用建筑及工业区域性采暖中得到了广泛使用。

对于一个区域性的采暖系统而言,热水采暖系统的定压对系统运行影响很大。

基于此，在接下来的文章中，将围绕闭式热水采暖系统定压问题展开详细分析，希望能给相关人士提供重要的参考价值。

一、采暖系统定压的原则（一）系统不超压系统的任何一点的压力不超过系统本身允许的压力值。

包括末端散热元件及低部采暖管道等。

通常情况下普通灰铸铁散热器的工作压力为0．6MPA，稀土灰铸铁散热器的工作压力为0．8MPA，低温热水地板辐射采暖系统中的塑料盘管的工作压力不宜大于0．8MPA，毛细管网辐射系统的工作压力不应大于0．6MPA。

管道的工作压力Q235AF≤1．0MPA，Q235A≤1．6MPA。

常规风机盘管及空调新风机组工作压力不大于1．0MPA，高承压风机盘管及空调新风机组工作压力不大于1．6MPA。

我们要注意的是:很多系统在检修期间不存在超压问题，可一运行就出现了很多超压的征兆，这主要是系统运行时，循环泵会给系统的近端累加很大的压力，造成了超压。

所以我们不但要考虑系统静态的条件下超压的问题，更重要的是考虑到系统动态条件下的超压问题。

作为一个系统，我们使用条件往往是在它运行、变工况的时候，这也使得动态下的超压问题比较复杂，也更加重要。

系统定压和循环压力本文讨论了系统定压和循环压力这两个暖通专业中的难点问题。

一个秦皇岛的朋友询问是否可以将一个12层住宅连接到一个都是6层的小区热网上，为此需要了解系统定压和循环压力的概念。

系统定压要求不超压、不倒空、不汽化。

循环压力用于克服系统的循环阻力，需要有10%的余量以克服不可遇见的损失。

首先需要考虑热源是否能够承担新建楼房的负荷，如果不能，则需要增容。

其次需要判断热源的定压是否能够满足要求，如果不能，则需要提高定压。

提高定压需要考虑整个采暖系统是否超压，特别是底层采暖系统的压力。

因此，需要谨慎处理，以避免出现供暖事故。

在第三部分中，需要核算现有热力管道的承载能力，以确定原来的主干管是否能够承载新建的小高层部分。

如果主干管无法承载，需要从热源处另外跑一路管线直接供给小高层。

在选择管线时，应该优先考虑经济比摩阻。

根据《城镇供热管网设计规范》（CJJ34-2010）相关规定，主干线比摩阻可采用30Pa/m～70Pa/m，支线管径应按允许压力降确定，比摩阻不宜大于400Pa/m，而支干线比摩阻不应大于300Pa/m。

另外，朋友还问了关于直接连接超压的问题，是否可以从热源单独跑一路管线供给12层的小高层。

这个问题涉及到超压部分管户连接方式的选择，有换热器、双水箱、无水箱（断流器、阻旋器）直连技术。

如果建筑内部没有分区，不加换热器隔断，即使单跑管线接到热源，管道也是直接联通的，12层和6层均是一个系统定压值。

如果真的超压，就需要在机房或者楼宇前设置换热站。

换热站可以选用成套机组，只需要一个10几个平米的小房间就可以放下。

需要注意的是，换热站的水泵运行会有噪音，如果社会在建筑内，必须对建筑进行防噪音、防振处理，以免扰民。

最后，关于6层和12层接在一起是否会导致小高层的部分不热的问题，我们可以认为道理是一样的，只要认真计算并执行，理论可以指导实践。

关于采暖系统常用补水定压设计的比较分析摘要：本文从工程运行的具体使用的角度，介绍了几种供热系统常用的定压补水装置的基本原理、性能特点等，以便于广大用户根据工程的具体情况，通过比较分析，合理选用适合工程实际的定压补水方式，既满足安全、可靠、先进的要求，又兼顾了运行经济、环保及便于操作要求的装置。

关键字：暖通空调、定压补水、性能特点、合理选用一、几种常用的定压补水方式及其特点1、高位膨胀水箱补水定压方式这一补水定压方式，是在热水供暖系统的最高点设置高位开式膨胀水箱，在水箱中设定最高和最低水位，并通过水位电信号控制补水泵的启停，低水位启泵、高水位停泵。

这种方式具有初投资省、运行费用低、压力稳定等优点；但因开式水箱与大气连通，空气易通过水箱进入系统内，由此引起的管道系统的氧化腐蚀问题是这种方式最大的缺点，另外水箱设于建筑物的最高顶层以上，平时的运行管理也有诸多的不便，因此，这种补水定压方式比较适用于小型热水采暖系统。

2、落地式膨胀定压罐补水定压方式这一补水定压方式是在补水泵附近设置落地式膨胀定压罐，通过电接点压力表控制补水泵。

由于气囊式定压装置隔绝了水系统与大气的连通，因此管道系统的氧化腐蚀明显减轻，而且只要简单地调整电接点压力表的上下限位置，在保证原有建筑不超压的前提下，就能很好地适应扩建的更高建筑物的需要。

另外落地式膨胀定压罐设于泵房内，非常便于管理。

基于以上一些优点，这种补水定压方式适用于供暖面积不太大且单体建筑高度不太高的热水采暖系统。

但这种补水定压方式不是很适用于区域集中供热或高层、超高层建筑的情况，具体原因如下（1）、对于区域集中供热的工程，由于管线长、用户多，因此系统的补水量较大，由电接点压力表控制的补水泵将频繁启停，每小时的启泵次数远高于6~8次的合理值，致使补水泵的寿命大大降低。

同时，由于系统压力波动大，引起静压处在上下限值之间的建筑物频繁“充放气”，导致该高度范围内的建筑物往往无法正常供暖。

关于采暖系统中补水定压问题的剖析摘要由于高层建筑的普及，相应采暖技术取得了长足进步，但是在实际工程中，由于设计、施工或运行等方面的原因，导致采暖系统出现这样那样的问题时有发生。

本文通过对工程实践中接触到的常见的几个问题当中的补水定压问题进行剖析，得到一些启示，供大家借鉴和参考。

关键词采暖系统高层建筑新技术稳压定压问题剖析采暖作为建筑的设备配套系统，为保障室内基本舒适度发挥了巨大作用。

目前，高层建筑已很普及，许多新技术的出现为设计的实现提供了手段，采暖技术取得了长足进步。

但与此同时，对设计、施工和运行管理的要求也越来越高了。

设计必须做到方案周到合理、技术可行，并尽量考虑到每一个环节，对新技术进行科学的论证，大胆的使用，确保整个采暖系统的正常运行。

对于现在采暖系统中较为常见的补水定压问题，结合工程实践中的一些实际情况做一剖析。

目前变频补水定压技术在供暖系统中被普遍采用，但任何技术都不是万能的，有优点必然会有其缺点。

我们知道，水作为一种液体，弹性很小，基本上不具备压缩性。

利用变频补水技术补水定压在较大的供暖系统中效果还可以，但是在较小的系统中却不一定适用，尤其是在高层建筑中表现尤为突出。

鉴于水的不可压缩性，对于小的采暖系统，因本身系统的自身的容量很小，相对于水泵流量来说，系统的膨胀水量基本上可以忽略不计，这种情况下，系统缺水与补水量都很小，补水泵长期处于低变频转速运转，效率很低，非常的不节能，同时，水泵的电机所散发的热量是需要依托电机的风扇来进行降温，因长期的低转速运转，电机的寿命也大大降低。

对于现在地暖采暖技术的大量应用，系统的失水量很小，而变频补水定压泵基本上是长期的低转速运转，当系统出现降温时，造成系统压力瞬间降低，建筑顶层或者系统高点，极易容易出现积气，这就会造成系统水力失调，顶层不热等现象。

压力降低时，变频补水泵根据自身设定压力进行变频补水，因补入系统中的水多为10-15℃的室温水，进入换热器加热后，就会出现膨胀，同时造成系统超压，泄压阀开启，把膨胀后的多余水量排掉，也不同程度的造成了电能、热能的浪费。
