通信局站接地电阻要求

总则1.0.1为防止移动通信基站遭受雷害，确保移动通信基站内设备的安全和正常工作，确保构筑物、站内工作人员的安全,-特制定本规范。

1.0.2本规范适用于新建移动通讯基站的防雷与接地设计。

对于改建、扩建移动通信基站的防雷与接地设计,已建基站的防雷与接地技术改造亦可参照执行。

设在综合通信楼内移动通信基站的防类与接地设计应按YDJ26-89《通信局(站)接地设计暂行技术规定》与本规范一并执行。

对于利用商品房(居民住宅、商用办公楼等)作机房的通信基站,亦应参照本规范执行, 其地网应根据现场环境条件的可能进行布没,但机房的工作接地、保护接地、建筑防雷接地应共用同一个地网。

1.0.3移动通信基站的防雷与接地设计应本着综合治理、全方位系统防护的原则,统筹设计、统筹施工,以确保工程质量,切实做到安全可靠。

1.0.4移动通信基站的防雷与接地工程设计中应采用有理论依据、经实践证明行之有效、并经部级主管部门鉴定合格的产品。

2 术语2.0.1 环形接地装贯围绕移动通信基站机房四周,按规定深度埋设于地下的封闭环形拔地体(含垂直接地体 )。

2.0.2 接地体埋入地下并直接与大地接触的导体。

2.0.3 接地汇集线引出机房、电力室等各种接地线的公共接地母线。

2.0.4 接地引入线接地汇集线与接地体之间的连接线。

2.0.5 接地线通信设备与接地汇集线之间的连线。

2.0.6 接地系统接地线、接地汇集线、接地引入线以及接地体的总称。

3 移动通信基站的防雷与接地3.1 供电系统的防雷与接地3.1.1 移动通信基站的交流供电系统应采用三相五线制供电方式。

3.1.2 移动通信基站宜设置专用电力变压器，电力线宜采用具有金属护套或绝缘护套电缆穿钢管埋地引人移动通信基站，电力电缆金属护套或钢管两端应就近可靠接地。

3.1.3 当电力变压器设在站外时,对于地处年雷暴日大于20天、大地电阻率大于100 Ω·m的暴露地区的架空高压电力线路，宜在其上方架设避雷线，其长度不宜小于 500m。

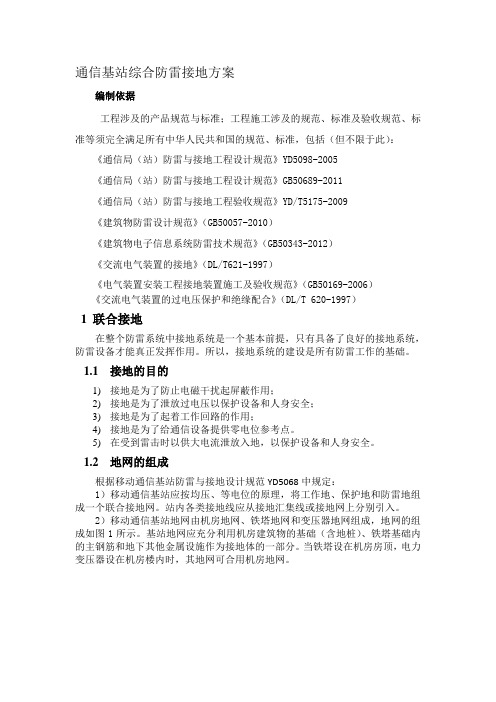

通信基站综合防雷接地方案编制依据工程涉及的产品规范与标准；工程施工涉及的规范、标准及验收规范、标准等须完全满足所有中华人民共和国的规范、标准，包括（但不限于此）：《通信局（站）防雷与接地工程设计规范》YD5098-2005《通信局（站）防雷与接地工程设计规范》GB50689-2011《通信局（站）防雷与接地工程验收规范》YD/T5175-2009《建筑物防雷设计规范》（GB50057-2010）《建筑物电子信息系统防雷技术规范》（GB50343-2012）《交流电气装置的接地》（DL/T621-1997）《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）《交流电气装置的过电压保护和绝缘配合》（DL/T 620-1997）1联合接地在整个防雷系统中接地系统是一个基本前提，只有具备了良好的接地系统，防雷设备才能真正发挥作用。

所以，接地系统的建设是所有防雷工作的基础。

1.1接地的目的1)接地是为了防止电磁干扰起屏蔽作用；2)接地是为了泄放过电压以保护设备和人身安全；3)接地是为了起着工作回路的作用；4)接地是为了给通信设备提供零电位参考点。

5)在受到雷击时以供大电流泄放入地，以保护设备和人身安全。

1.2地网的组成根据移动通信基站防雷与接地设计规范YD5068中规定：1）移动通信基站应按均压、等电位的原理，将工作地、保护地和防雷地组成一个联合接地网。

站内各类接地线应从接地汇集线或接地网上分别引入。

2）移动通信基站地网由机房地网、铁塔地网和变压器地网组成，地网的组成如图1所示。

基站地网应充分利用机房建筑物的基础（含地桩）、铁塔基础内的主钢筋和地下其他金属设施作为接地体的一部分。

当铁塔设在机房房顶，电力变压器设在机房楼内时，其地网可合用机房地网。

铁塔地网机房地网变压器地网图1移动通信基站地网示意图3）机房地网组成：机房地网应沿机房建筑物散水点外设环形接地装置，同时还应利用机房建筑物基础横竖梁内两根以上主钢筋共同组成机房地网。

附录1移动通信基站防雷与接地设计规范1.防雷设计要求1.1基站设备应采用专业的防雷设备，如避雷针、避雷网等，以防止雷电直接击中设备。

1.2基站设备应有防雷接地装置，以将雷电引到地下，减少对设备的危害。

1.3基站设备的天线塔应设置避雷针，并与设备接地系统连接。

1.4基站设备的接地系统应符合国家规定的接地标准。

2.接地设计要求2.1基站设备的接地系统应采用专业的接地材料和技术，并由专业人员进行施工和检测。

2.2基站设备的接地系统应包括主接地系统和辅助接地系统。

2.3主接地系统应设置在基站建筑物的地下室或特定区域，以确保设备的安全接地。

2.4辅助接地系统应设置在设备周围的地面上，并与主接地系统相互连接。

2.5接地系统应具有良好的接地电阻，一般要求不大于10欧姆，以确保有效地排除设备的地电流。

2.6接地系统应定期检测和维护，以确保其正常运行。

3.设备布局要求3.1基站设备应合理布局，避免设备之间的相互干扰和防雷设备之间的干扰。

3.2防雷设备和接地设备应距离基站设备一定的距离，以确保其有效工作。

3.3设备之间应留有足够的空间，以便进行维护和检修。

4.施工和验收要求4.1防雷与接地工程应由具备相关专业资质和经验的施工单位进行。

4.2施工前应编制详细的施工方案，并按照方案进行施工。

4.3施工过程中应注意施工安全，严禁擅自修改设计方案。

4.4施工完成后，应进行验收，并出具相应的验收报告。

4.5验收合格后，应进行定期检测和维护，以确保防雷与接地设备的正常运行。

以上是一份移动通信基站防雷与接地设计规范，如有需要，可以根据具体情况进行调整和变更。

防雷与接地设计对于移动通信基站的安全运行和通信质量至关重要，建议在设计和施工过程中严格遵守规范要求。

防雷工程步骤一、移动通信站的交流供电系统的防雷与接地一般要求1、移动通信站的交流供电系统应采用三相五线制供电方式。

2、移动通信站宜设置专用电力变压器，电力线宜采用具有金属护套或绝缘护套电缆穿钢管埋地引入移动通信站，电力电缆金属护套或钢管两端应就近可靠接地。

3、当电力变压器设在站外时，对于地处年雷暴日大于20天、大地电阻率大于100Ω·m，电力线应在避雷线的25°角保护范围内，避雷线（除终端杆处）应每杆作一次接地，如图所示。

为确保安全，宜在避雷线终端杆的前一杆上，增装一组氧化锌避雷器。

若已建站的架空高压电力线路防雷改造采用避雷线有困难时，可在架空高压电力线路终端杆﹑终端杆前第一﹑第三或第二﹑第四杆上各增设一组氧化锌避雷器，同时在第三杆或第四杆增设一组高压保险丝。

避雷线与避雷器的接地体宜设计成辐射形或环形。

4、当电力变压器设在站内时，其高压电力线应采用电力电缆从地下进站，电缆长度不宜小于200m，电力电缆与架空电力线连接处三根相线应加装氧化锌避雷器，电缆两端金属外护层应就近接地。

5 、移动通信基站交流电力变压器高压侧三根相线，应分别就近对地加装氧化锌避雷器，电力变压器低压侧三根相线应分别对地加装无间隙氧化锌避雷器，变压器的机壳﹑低压侧的交流零线，以及与变压器相连的电力电缆的金属外护层，应就近接地。

出入基站的所有电力线均应在出口处加装避雷器。

6 、进入移动通信基站的低压电力电缆宜从地下引入机房，其长度不小于50m（当变压器高压侧已采用电力电缆时，低压侧电力电缆长度不限）。

电力电缆在进入机房交流屏处应加装避雷器，从屏内引出的零线不作重复接地。

7 、移动通信基站供电设备的正常不带电的金属部分﹑避雷器的接地端，均应作保护接地，严禁作接零保护。

8、移动通信基站直流工作地，应从室内接地汇集线上就近引接，接地线截面积应满足最大负荷的要求，一般为35-95m2 ，材料为多股铜线。

9 、移动通信基站电源设备应满足相关标准﹑规范关于耐雷电冲击指标的规定，交流屏﹑整流器（或高频开关电源）应设有分级防护装置，如图所示。

综合通信机房接地电阻值标准全文共四篇示例，供读者参考第一篇示例：综合通信机房是现代通信系统中非常重要的一环，其正常运行直接关系到通信系统的稳定性和可靠性。

在机房中，接地电阻是一个必不可少的重要参数，它能够有效地保护设备免受地雷、漏电等影响。

为了确保接地电阻值能够达到规定的标准，有必要制定一份关于综合通信机房接地电阻值标准的文件。

综合通信机房的接地电阻值标准应该明确规定其检测方法和标准数值。

一般来说，接地电阻值是通过特定的测试仪器来测量的，可以采用比较方法或直接法来进行检测。

标准中应当规定不同设备和机房的接地电阻值的合理范围，以确保设备的安全运行。

基础设备的接地电阻值一般建议控制在1欧姆以内，而对于特殊设备可能要求更严格的标准。

标准中应当包含关于接地电阻的维护和检测要求。

接地电阻值是一个动态参数，受到环境和设备运行状态的影响，因此定期的维护和检测对于保证设备安全运行至关重要。

标准应当规定维护周期和检测工具，并明确检测时的操作步骤和要求，以确保检测结果的准确性。

标准还应当包含可能导致接地电阻异常变化的原因及应对措施。

标准中应当包含接地电阻值异常时需要采取的处理措施。

当检测结果显示接地电阻值超出规定范围时，需要及时采取措施进行修复和处理。

标准中应当规定不同范围的异常情况应采取的相应处理措施，确保及时有效地处理问题，避免因接地电阻值异常导致设备损坏或安全隐患。

在标准的制定过程中应该注重实际情况和技术发展的要求。

随着通信技术的不断发展和机房设备的更新换代，接地电阻值标准也需要不断调整和更新。

标准制定者应该充分考虑实际情况和技术发展趋势，及时对标准进行修订和更新，以确保标准的合理性和适用性。

综合通信机房接地电阻值标准的制定对于保证通信设备的安全运行非常重要。

标准应明确规定接地电阻的检测方法和数值标准、维护和检测要求、异常处理措施，并注重与实际情况和技术发展的结合。

只有制定合理的标准，才能确保设备的安全运行和通信系统的稳定性。

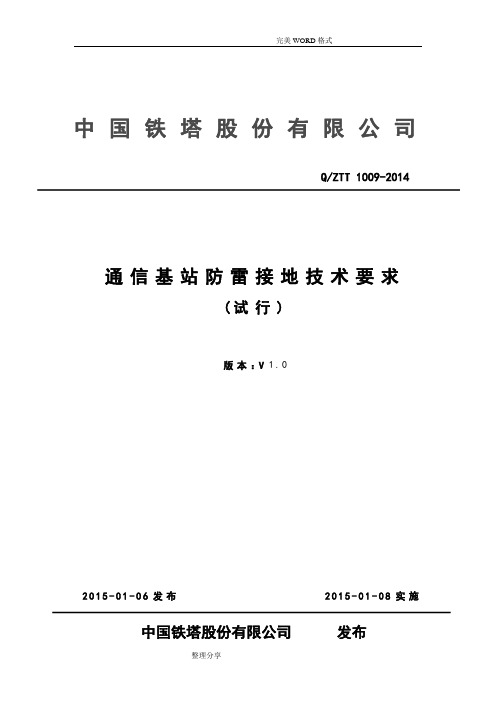

中国铁塔股份有限公司Q/ZTT 1009-2014通信基站防雷接地技术要求(试行)版本：V 1.02015-01-06发布2015-01-08实施中国铁塔股份有限公司发布前言本技术要求依据相关国家标准和行业标准，结合中国铁塔股份有限公司建设实际情况，提出了中国铁塔股份有限公司在通信基站防雷接地建设上的技术要求，为防雷接地系统设计、施工、验收、维护提供技术依据。

本技术要求适用于新建、扩建、改建通信基站工程。

本技术要求由中国铁塔股份有限公司负责解释、监督执行。

本技术要求起草单位：中国铁塔股份有限公司、中国移动通信集团设计院有限公司目录1总则 (1)2术语 (1)3基本规定 (5)3.1一般规定 (5)3.2接地体 (6)3.3接地引入线 (7)3.4接地汇流线 (7)3.5接地线 (8)4通信基站的联合接地系统 (8)4.1通信基站的接地系统 (8)4.2非自建机房的接地系统 (11)4.3接地电阻 (14)5通信基站的防雷与接地 (14)5.1直击雷防护 (14)5.2供电线路的防护 (14)5.3馈线的防护 (16)5.4分布式基站直流拉远系统的防护 (17)5.5GPS系统的防护 (17)5.6通信线路的防护 (18)5.7基站智能动环监控单元(FSU)的防护 (19)5.8其它设施的防护 (19)5.9彩钢板房的防护 (20)5.10室外机柜的防护 (20)6通信基站防雷与接地工程的施工 (20)6.1室外工程 (20)6.2室内工程 (22)附录A 全国年平均雷暴日数区划图 (25)附录B全国主要城市年平均雷暴日数统计表 (26)附录C土壤电阻率参考值 (28)附录D地网接地电阻的测量 (29)1总则1.0.1为防止和降低中国铁塔股份有限公司通信基站因雷击造成的危害，确保人员安全和通信设备的安全和正常工作，制定本技术要求。

1.0.2本技术要求适用于中国铁塔股份有限公司通信基站防雷与接地系统的设计，系统工程建设、维护管理可参照执行。

接地电阻的国家标准依据GB50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第 3.2.1条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。

第三节、第二类防雷建筑物的防雷措施要求，第3.3.4条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。

第3.3.9条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。

架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。

本规范第.2.0.3条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。

第四节、第三类防雷建筑物的防雷措施要求，第3.4.2条：每根引下线的冲击接地电阻不宜大于30Ω。

第3.4.9条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。

电源系统接地电阻的要求依据JGJ 16-2008《民用建筑电气设计规范》第14章接地与安全：第14.7.5.3条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。

因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。

依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第12.6.4条：在电缆与架空线连接处，应装设避雷器。

避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。

第12.7.2条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。

第12.7.3条：危险区域应采取相应的防静电措施。
