高、低压开关整定计算方法1、1140V供电分开关整定值=功率×0.67, 馈电总开关整定值为分开关整定值累加之和。
2、660V供电分开关整定值=功率×1.15,、馈电总开关整定值为分开关整定值累加之和。
3、380V供电分开关整定值=功率×2.00,、馈电总开关整定值为分开关整定值累加之和。
低压开关整定及短路电流计算公式1、馈电开关保护计算(1)、过载值计算:Iz=Ie=1.15×∑P(2)、短路值整定计算:Id≥IQe+KX∑Ie(3)、效验:K=I(2)d /I d≥1.5式中:I Z----过载电流整定值∑P---所有电动机额定功率之和Id---短路保护的电流整定值IQe---容量最大的电动机额定启动电流(取额定电流的6倍) Kx---需用系数,取1.15∑Ie---其余电动机的额定电流之和Pmax ---------容量最大的电动机I(2)d---被保护电缆干线或支线距变压器最远点的两相短路电流值例一、馈电开关整定:(1)型号:KBZ16-400,Ie=400A,Ue=660V,电源开关;负荷统计Pmax =55KW,启动电流IQe=55×1.15×6=379.5A, ∑Ie =74KW。
∑P=129KW (2)过载整定:根据公式:IZ=Ie=1.15×∑P =129×1.15=148.35A 取148A。
(3)短路整定:根据公式 Id≥IQe+KX∑Ie=379.5+1.15x74=464.6A取464A。
例二、开关整定:(1)、型号:QBZ-200,Ie=200A,Ue=660V,所带负荷:P=55KW。
(2)、过载整定:根据公式:IZ=Ie=1.15×P =1.15×55=63.25A 取65A。
井下高压开关整定:式中:K Jx -------结线系数,取1K k -------可靠系数,通常取(1.15-1.25)取1.2Ki-------电流互感器变比Kf-------返回系数,取0.8Igdz-------所有负荷电流Idz---------负荷整定电流cos¢-----计算系数0.8----1P-----------所有负荷容量U----------电网电压√3--------1.732例1;高压开关屏整定:电流互感器为50/5=10、过流继电器为GL-12,Ie=5A.按变压器容量进行整定,变压器为KBSG-315/6.I gdz=P/√3*U*cos¢=315/1.732×6×0.92=32.9AIdz= Igdz×KJx×KK /Ki×Kf =32.9×1×1.2/10×0.8 =4.94A例2;(为BGP9L-6G高爆开关)整定: 高压开关电流互感器为50/5 按变压器容量为200KVA,额定电流为19.2A根据该配电装置微机高压综合保护器说明书要求:过载电流整定为20A,短路整定为180A(一般整定为额定电流的8-10倍)。
矿用真空馈电开关电流整定1、低防开关型号:变电所内1-4#低防开关为BKD1-400(BKD16-400)型。
掘进迎头5#总开关为BQD-200,6-8#开关为BQD-80型2、电缆L规格型号、长度为:U-1000 3×50+1×16mm2,L=450米。
3、3#开关所带负荷为100KW,4#开关所带负荷为90KW。
计算步骤变电所内低防开关为BKD1-400型一、2#分开关保护整定计算步骤:(一)、过流保护整定计算:2#分开关所带负荷总功率Pe:55+22+5.5=82.5KW Ie=Pe/(Ue cosФ)=82.5/(1.732×0.69×0.8)=86.3A 取过电流保护整定值为:I=95A。
(二)、短路保护整定计算:1、干变的阻抗:Zb(6000)=Ud%×Ue2/Se=4.22%×60002/500000=3.038欧换算低压侧(690V)后的阻抗Zb(690)=(690/6000)2×Zb(6000)=0.0132×3.038=0.04欧2、U-1000 3×50mm2电缆的电抗、电阻和阻抗:(1)、电抗:XL=XOL=0.06×0.45=0.027欧(2)、电阻:RL=L/DS+Rh=450/(42.5×50)+0.01=0.222欧(3)、电缆的阻抗:ZL==0.224欧3、近短保护:(1)、至被保护线路末端的总阻抗为:Z总=Zb(690)+ZL=0.04+0.224=0.264欧(2)、被保护线路末端两相短路电流值为:I短=Ue(690)/2Z总=690/(2×0.264)=1307A 近短保护定值可取:I近短=1000A灵敏度校验:I短/ I近短=1307/1000=1.3≥1.2,满足灵敏度要求。
4、远短保护:(1)、55KW绞车的额定电流为:Ie1= Pe1/(Ue cosФ)=55/(1.732×0.69×0.8)=57.5A (2)、22KW排沙泵的额定电流为:Ie2= Pe2/(Ue cosФ)=22/(1.732×0.69×0.8)=23A (3)、5.5KW喷浆机的额定电流为:Ie3= Pe3/(Ue cosФ)=5.5/(1.732×0.69×0.8)=5.8A (4)、I总=7Ie1+Ie2+Ie3=7×57.5+23+5.8=431.3A 远短保护定值可取:I远短=600A灵敏度校验:I短/ I远短=1307/600=2.1≥1.5,满足灵敏度要求。
馈电开关整定计算变电所内低防开关为BKz-400型一、开关保护整定计算步骤:(一)、过流保护整定计算:开关所带负荷总功率Pe:55+22+5.5=82.5KWIe=Pe/(Ue cosФ)=82.5/(1.732×0.69×0.8)=86.3A取过电流保护整定值为:I=95A。
(二)、短路保护整定计算:1、干变的阻抗:Zb(6000)=Ud%×Ue2/Se=4.22%×60002/500000=3.038欧换算低压侧(690V)后的阻抗Zb(690)=(690/6000)2×Zb(6000)=0.0132×3.038=0.04欧2、U-1000 3×50mm2电缆的电抗、电阻和阻抗:(1)、电抗:XL=XOL=0.06×0.45=0.027欧(2)、电阻:RL=L/DS+Rh=450/(42.5×50)+0.01=0.222欧(3)、电缆的阻抗:ZL=0.224欧3、近短保护:(1)、至被保护线路末端的总阻抗为:Z总=Zb(690)+ZL=0.04+0.224=0.264欧(2)、被保护线路末端两相短路电流值为:I短=Ue(690)/2Z总=690/(2×0.264)=1307A近短保护定值可取:I近短=1000A灵敏度校验:I短/ I近短=1307/1000=1.3≥1.2,满足灵敏度要求。
4、远短保护:(1)、55KW绞车的额定电流为:Ie1= Pe1/(Ue cosФ)=55/(1.732×0.69×0.8)=57.5A(2)、22KW排沙泵的额定电流为:Ie2= Pe2/(Ue cosФ)=22/(1.732×0.69×0.8)=23A(3)、5.5KW喷浆机的额定电流为:Ie3= Pe3/(Ue cosФ)=5.5/(1.732×0.69×0.8)=5.8A(4)、I总=7Ie1+Ie2+Ie3=7×57.5+23+5.8=431.3A远短保护定值可取:I远短=600A灵敏度校验:I短/ I远短=1307/600=2.1≥1.5,满足灵敏度要求。
电气开关电流整定值计算电气开关电流整定值计算记录使用地点计算内容、步骤及结果整定值井下变电所1、在用的电气开关(1)、真空馈电开关:KBZ-400 四台(2)、真空电磁启动器:QBZ-80/660(380)一台(3)、干式变压器:KBSG-T-500/6 二台(4)、真空馈电总开关:KBZ-630 二台2、在用设备(1)一号馈电总负荷为 150KW(最大负荷40KW电机)(2)二号馈电总负荷为 150KW (最大负荷75KW电机)(3)三号馈电总负荷为 165KW (最大负荷75KW电机)(4)照明综保、信号综保总负荷为8KW3、用电设备的额定电流(1)一号馈电:I e1=1.2×150= 180A(最大负荷电流48A)(2)二号馈电:I e1=1.2×165= 198A(最大负荷电流90A)(3)三号馈电:I e1 =1.2×165=198A(最大负荷电流90A)(4) 四号馈电:I e1=1.2×170=204A(最大负荷电流36A)(5)照明综保、信号综保:I e1 =1.2×8=9.6A4、计算用电设备启动电流:求:I eQ=?利用公式:I eQ=(4~8)I e 取系数为5分别的得到:(1)一号馈电最大负荷启动电流:I Eq1=5I e=5×48=240A (2)二号馈电最大负荷启动电流:I Eq1=5I e=5×90=450A (3)三号馈电最大负荷启动电流:I Eq1=5I e=5×90=450A (4)四号馈电最大负荷启动电流:I Eq1=5I e=5×36=180A (5)照明综保、信号综保启动电流:I Eq1=5I e=5×4.8=24A 5、各开关电流整定值:求:I Z=?利用公式:I总Z= I Eq大/(1.8~2.5)+∑I e ①取热熔断系数为2.3I总Z= I Eq大/(1.8~2.5)②(1)、计算变电所一号馈电开关KBZ-400电流整定值:根据公式①得:利用公式:I Z1= I eQ大/2.3=240/2.3=104A取整定值: 150A(2)、计算变电所二号馈电开关KBZ-400电流整定值:根据公式①得:I Z2= I eQ大/2.31、井下总开关整定值:600A2、一号馈电整定值:150A3、二号馈电整定值:200A4、三号馈电整定值:200A5、四号馈电整定值:100A= 450/2.3=195.5A取整定值:200A(3)、计算变电所三号馈电开关KBZ-400电流整定值:根据公式①得:I Z3=195.5A取整定值:200A (4)、计算变电所四号馈电开关KBZ-400电流整定值:根据公式①得:I Z4=78.5A取整定值:100A (5)、计算变电所照明综保、信号综保QBZ-80/660(380)电流整定值:根据公式①得:I Z5=10.4A取整定值:20A(6)、计算变电所真空馈电总开关:KBZ-630电流整定值:根据公式①得:I Z总=589.6A取整定值:600A井下大泵房1、在用的电气开关(1)、真空电磁起动器:QBZ-200 三台(2)、真空电磁开关:QBZ-80 一台(3)、三相异步电动机:YB2-280S-4 三台(4)、真空馈电开关: KBZ-400 三台2、在用设备(1)、MD46-50×6主排水泵三台(2)、潜水泵二台(3)、综合保护二台3、用电设备的额定电流(1)、MD46-50×6主排水泵:I e1 =1.2×75= 90A(2)、潜水泵:I e1 =1.2×3.5= 4.2A(3)、综合保护:I e1 =1.2×4=4.8A4、计算各电机启动电流:求:I eQ=?利用公式:I eQ=(4~8)I e 取系数为5分别的得到:(1)、MD46-50×6主排水泵:I Eq1=5I e =5×90=450A(2)、潜水泵:I Eq2=5I e =5×4.2=21A(3)、综合保护:I Eq1=5I e =5×4.8=24A5、各开关电流整定值:求:I Z=?利用公式:I总Z= I Eq大/(1.8~2.5)+∑I e ①I总Z= I Eq/(1.8~2.5)②取热熔断系数为2.3(1)、计算井下开关QBZ-200电流整定值:根据公式①得:利用公式:I总Z= I eQ大/2.3=450/2.3=194.6A取整定值: 200A(2)、计算总开关KBZ-400电流整定值:根据公式①得:利用公式:I总Z= I eQ大/2.3+∑I e=194.6+4.2+4.8=203.6A取整定值: 250A1、总开关整定值:250A2、主排水泵整定值:200A3、潜水泵整定值:10A井下大泵房(3)、计算潜水泵电流整定值:根据公式②得:I Z1= I Eq1/2.3=21/2.3=9.1A取整定值:10A(4)、计算ZBZ-4.0M综合保护电流整定值:根据公式②得:I Z1= I Eq1/2.3=24/2.3=10.4A取整定值:30A4、综合保护整定值:30A采煤工作面1、在用的电气开关(1)、电源总切:QBZ-200/1140 (660、380) 一台(2)、皮带、溜子开关:QBZ-80/660(380)二台2、在用设备(1)、DTS-50/30KW皮带输送机一台(2)、SGB-420/30KW刮板运输机二台3、用电设备的额定电流(1)、皮带电机:I e1 =1.2×40=48A(2)、Ⅰ溜子电机:I e1 =1.2×30=36A(3)、Ⅱ溜子电机:I e1 =1.2×30=36A(4)、电源总切:I e1 =1.2×200=240A4、计算各电机启动电流:求:I eQ=?利用公式:I eQ=(1~3)I e 取系数为3分别的得到:(1)、皮带启动电流:I Eq1=3 I e1=3×48=138A(2)、Ⅰ溜子启动电流:I Eq2=3 I e1=3×36=108A(3)、Ⅱ溜子启动电流:I Eq2=3 I e1=3×36=108A (4)、电源总切:I Eq2=3 I e1=3×240=720A5、各开关电流整定值:求:I Z=?利用公式:I总Z= I Eq大/(1.8~2.5)+∑I e ①I总Z= I Eq/(1.8~2.5)②取热熔断系数为2.3(1)、计算井下总开关QBZ-400电流整定值:根据公式①得:利用公式:I总Z= I eQ大/2.3+∑I e= I eQ大/2.3+I e1+I e2+I e3=720/2.3+36+36+48=433.04A取整定值:450A(2)、计算皮带开关QBZ-80/660(380)电流整定值:根据公式②得:I Z1= I Eq1/2.3= 138/2.3=60A取整定值:60A(3)、计算Ⅰ溜子开关QBZ-80/660(380)电流整定值:根据公式②得:1、采煤工作面总开关整定值:450A2、皮带开关整定值:60A3、Ⅰ溜子开关整定值:50A4、Ⅱ溜子开关整定值:50A采煤工作面I Z1= I Eq1/2.3= 108/2.3=46.96A取整定值:50A(4)、计算Ⅱ溜子开关QBZ-80/660(380)电流整定值:根据公式②得:I Z1= I Eq1/2.3= 108/2.3=46.96A取整定值:50A。
II011603回风顺槽整定一、电源及负荷情况综掘机采用1140V电源供电,电源引自II0116移变硐室编号为YB4-06 型号为 KBSGZY-500/10/1.19型移动变压器。
经II0116回风上山,到II011603回风顺槽开口处1140V馈电,到工作面掘进机。
其他动力设备采用660V供电,电源引自II0116移变硐室编号为YB4-04型号为KBSGZY-500/10/0.69型移动变压器.经II0116回风上山, 到II011603回风顺槽开口处660V馈电,到其他动力设备.掘进工作面局部通风机主机和备及的电源为660V专用电源,分别引自二水平车场KBSG-100/10/0.69型风机专用变压器和KBSG-400/10/0.69型风机专用变压器。
经16#轨道上山,16#轨道上山风机硐室,到各个风机馈电。
用电设备数量及技术数据见负荷统计表。
电压等级:掘进面采用1140V、660V、127V三个电压等级。
二、供电系统拟定根据供电系统拟定原则,确定供电系统如《供电系统设计图》)所示。
三、负荷统计与变压器核算负荷统计见下表四、所用移动变压器核算1、YB4-06移动变压器所带负荷共计336KW。
(II011603回风顺槽掘进机314KW,II011603回风顺槽除尘风机22KW)用电设备需用系数:K X =0.4+0.6Pd/ΣPe=0.4+0.6×160/336=0.69 变压器需用容量(COSΦ取0.8):S B = K X *ΣPe/COSΦ=0.69×336/0.8 =289.8KVA<500KVAYB4-06移动变压器额定容量为500KVA,满足使用要求。
2、YB4-04移动变压器所带负荷共计412.2KW。
(其中II0116辅运上山的负荷有:90KW皮带1部, 7.5KW张紧绞车1台, 4.0KVA照明综保1台,II011603运输顺槽胶带输送机90KW, 7.5KW张紧绞车1台,4.0KVA照明综保1台, II0116皮带上山的负荷有90KW皮带1部, 7.5KW张紧绞车1台, 2.5KVA照明综保1台;II011603回风顺槽90KW皮带1部, 7.5KW回柱绞车1台,2.5KVA照明综保1台,9.2KW 水泵1台)用电设备需用系数:K X =0.4+0.6Pd/ΣPe=0.4+0.6×90/412.2=0.53变压器需用容量(COS Φ取0.8):S B = K X *ΣPe/COS Φ=0.53×412.2/0.8=273.1KVA <500KVA YB4-04移动变压器额定容量为500KVA ,满足使用要求。
二采区低压开关整定值计算一、+1500变电所整定值计算(一)、变压器KSJ-320/61、馈电开关的整定计算(1)、根据:I dz≥I QZd+∑Iе(2)、I dz=390+25+42×2+9+28=536A(3)、故取I dz=550A2、灵敏度校验(1)、求得电缆最远点(折算后)的长度为:∑Lh1=200+10+20+10+145=385米(2)、查表可知I(2d)=1576AK m = I(2d)/ Idz=1576/550=2.8>1.5(3)、故满足要求3、变压器一次侧过流继电器整定计算1.2~1.4 1.3I dz= (I QD+∑Iе)= ×550=4A 故取I dz= 4AK B.K j 8.7×20(二)、变压器KSJ-315/61、馈电开关的整定计算(1)、根据:Idz ≥IQZd+∑Iе(2)、Idz=160+15+9+15+9+13+18=247A(3)、故取Idz=250A2、灵敏度校验(1)、求得电缆最远点(折算后)的长度为:∑Lh1=145+143+20+624=912米(2)、查表可知I(2d)=780AK m = I(2d)/ Idz=780/250=3.12>1.5(3)、故满足要求3、变压器一次侧过流继电器整定计算1.2~1.4 1.3I dz= (I QD+∑Iе)= ×250=1.8A 故取I dz= 2AK B.K j 8.7×20(三)、+1600移动变电站1、馈电开关的整定计算(1)、根据:Idz ≥IQZd+∑Iе(2)、Idz=1235+147=1382A(3)、故取Idz=1390A2、灵敏度校验(1)、求得电缆最远点短路电流1)、750米UCP3×95+1×25屏蔽电缆的电阻和电抗R 1=rL=0.1×0.75=0.075欧X 1=xL=0.07×0.75=0.052欧2)、KBSGZY-630/6移动变电站电阻和电抗R 2=0.00579欧 X2=0.0359欧∑R= R1+ R2=0.075+0.0579=0.133欧∑X= X1+ X2=0.0525+0.0359=0.0884欧ZD= (∑R)2+(∑X)2 = (0.133)2+(0.0884)2 =0.1597欧(2)、D点两相短路电流Ue1200I(2D)= = =3757A2ZD2×0.1597K m = I(2D)/ Idz=3757/1390=2.7>1.5(3)、故满足要求3、一次侧过流继电器整定计算1.2~1.4 1.3I dz= (I QD+∑Iе)= ×1390=10A 故取I dz= 10AK B.K j 8.7×20二、+1480变电所整定值计算(一)、变压器KS9-400/61、馈电开关的整定计算(1)根据:Idz≥IQZd+∑Iе(2)Idz=260+25+45×3+10=450A(3)故取Idz=450A2、灵敏度校验(1)、求得电缆最远点(折算后)的长度为:∑Lh1=140+86+10+159=395米(2)、查表可知I(2d)=1500AK m = I(2d)/ Idz=1500/450=3.3>1.5(3)、故满足要求3、变压器一次侧过流继电器整定计算1.2~1.4 1.3I dz= (I QD+∑Iе)= ×450=3.3A 故取I dz= 4AK B.K j 8.7×20(二)、变压器KSJ-320/61、馈电开关的整定计算(1)、根据:Idz ≥IQZd+∑Iе(2)、Idz=260+45×3+9=404A(3)、故取Idz=450A2、灵敏度校验(1)、求得电缆最远点(折算后)的长度为:∑Lh1=60+51+51+253=415米(2)、查表可知I(2d)=1400AK m = I(2d)/ Idz=1400/450=3>1.5(3)、故满足要求3、变压器一次侧过流继电器整定计算1.2~1.4 1.3I dz= (I QD+∑Iе)= ×450=3.3A 故取I dz= 4AK B.K j 8.7×20三、+1400三采变电所整定值计算(一)、变压器KS9-400/61、馈电开关的整定计算(1)、根据:Idz ≥IQZd+∑Iе(2)、Idz=250+42=294A(3)、故取Idz=350A2、灵敏度校验(1)、求得电缆最远点(折算后)的长度为:∑Lh1=217+156=373米(2)、查表可知I(2d)=1640AK m = I(2d)/ Idz=1640/350=4.6>1.5 (3)、故满足要求3、变压器一次侧过流继电器整定计算1.2~1.4 1.3I dz= (I QD+∑Iе)= ×350=2.6A 故取I dz= 3AK B.K j 8.7×20(二)、变压器KSJ-320/61、馈电开关的整定计算(1)、根据:Idz ≥IQZd+∑Iе(2)、Idz=300+100×2=500A(3)、故取Idz=500A2、灵敏度校验(1)、求得电缆最远点(折算后)的长度为:∑Lh1=286+312=373米(2)、查表可知I(2d)=1139AK m = I(2d)/ Idz=1139/500=2.3>1.5(3)、故满足要求3、变压器一次侧过流继电器整定计算1.2~1.4 1.3I dz= (I QD+∑Iе)= ×500=3.7A 故取I dz=4AK B.K j 8.7×20(三)、变压器KSJ-315/61、馈电开关的整定计算(1)、根据:Idz ≥IQZd+∑Iе(2)、Idz=168+28×3=252A(3)、故取Idz=300A2、灵敏度校验(1)、求得电缆最远点(折算后)的长度为:∑Lh1=200+143=443米(2)、查表可知I(2d)=1438AK m = I(2d)/ Idz=1438/300=4.7>1.5(3)、故满足要求, 3、变压器一次侧过流继电器整定计算1.2~1.4 1.3I dz= (I QD+∑Iе)= ×300=2.2A 故取I dz= 3AK B.K j 8.7×20四、+1400四采东大巷变电所整定值计算(一)、变压器KSJ-200/61、馈电开关的整定计算(1)、根据:Idz ≥IQZd+∑Iе(2)、Idz=260+45+9+13=327A(3)、故取Idz=350A2、灵敏度校验(1)、求得电缆最远点(折算后)的长度为:∑Lh1=300+312=612米(2)、查表可知I(2d)=1000AK m = I(2d)/ Idz=1000/350=2.8>1.5(3)、故满足要求3、变压器一次侧过流继电器整定计算1.2~1.4 1.3I dz= (I QD+∑Iе)= ×350=2.6A 故取I dz= 3AK B.K j 8.7×20(二)、变压器KSJ-320/61、馈电开关的整定计算(1)、根据:Idz ≥IQZd+∑Iе(2)、Idz=260+45+5+45+28=383A(3)、故取Idz=400A2、灵敏度校验(1)、求得电缆最远点(折算后)的长度为:∑Lh1=572米(2)、查表可知I(2d)=1170AK m = I(2d)/ Idz=1170/400=2.9>1.5(3)、故满足要求3、变压器一次侧过流继电器整定计算1.2~1.4 1.3I dz= (I QD+∑Iе)= ×400=2.9A 故取I dz= 3AK B.K j 8.7×20五、+1500变电所整定值计算(一)、变压器KS9-400/61、馈电开关的整定计算(1)、根据:Idz ≥IQZd+∑Iе(2)、Idz=260+45×3+25+42×2+35+9=548A(3)、故取Idz=550A2、灵敏度校验(1)、求得电缆最远点(折算后)的长度为:∑Lh1=217+60+30+57+218=582米(2)、查表可知I(2d)=1160AK m = I(2d)/ Idz=1160/550=2.1>1.5(3)、故满足要求3、变压器一次侧过流继电器整定计算1.2~1.4 1.3I dz= (I QD+∑Iе)= ×550=4.1A 故取I dz= 4AK B.K j 8.7×20(二)、变压器KS9-400/61、馈电开关的整定计算(1)、根据:Idz ≥IQZd+∑Iе(2)、Idz=260+45×3+30+9+28×2=490A(3)、故取Idz=500A2、灵敏度校验(1)、求得电缆最远点(折算后)的长度为:∑Lh1=145+15+60+14+100+120=454米(2)、查表可知I(2d)=1420AK m = I(2d)/ Idz=1420/500=2.84>1.5(3)、故满足要求3、变压器一次侧过流继电器整定计算1.2~1.4 1.3I dz= (I QD+∑Iе)= ×500=3.7A 故取I dz= 4AK B.K j 8.7×20(三)、KBSGZY-630/6移动变电站1、馈电开关的整定计算(1)、根据:Idz ≥IQZd+∑Iе(2)、Idz=1000+110=1110A(3)、故取Idz=1200A2、灵敏度校验(1)、求得电缆最远点短路电流1)、900米UCP3×95+1×25屏蔽电缆的电阻和电抗R 1=rL=0.1×0.9=0.09欧X 1=xL=0.07×0.9=0.063欧2)、KBSGZY-630/6移动变电站电阻和电抗R 2=0.00579欧 X2=0.0359欧∑R= R1+ R2=0.09+0.00579=0.09579欧∑X= X1+ X2=0.063+0.0359=0.0989欧ZD= (∑R)2+(∑X)2 = (0.09579)2+(0.0989)2 =0.137欧(2)、D点两相短路电流Ue1200I(2D)= = =4379A2ZD2×0.137K m = I(2D)/ Idz=4379/1200=3.6>1.5(3)、故满足要求3、一次侧过流继电器整定计算1.2~1.4 1.3I dz= (I QD+∑Iе)= ×1200=8.9A 故取I dz= 9AK B.K j 8.7×20六、+1500移动变电站1、馈电开关的整定计算(1)、根据:Idz ≥IQZd+∑Iе(2)、Idz=1235+80=1315A(3)、故取Idz=1350A2、灵敏度校验(1)、求得电缆最远点短路电流1)、600米UCP3×95+1×25屏蔽电缆的电阻和电抗R 1=rL=0.1×0.6=0.06欧X 1=xL=0.07×0.6=0.042欧2)、KBSGZY-800/6移动变电站电阻和电抗R 2=0.00563欧 X2=0.00396欧∑R= R1+ R2=0.06+0.00563=0.06563欧∑X= X1+ X2=0.042+0.00396=0.04596欧ZD= (∑R)2+(∑X)2 = (0.06563)2+(0.04596)2 =0.08欧(2)、D点两相短路电流Ue1200I(2D)= = =7500A2ZD2×0.08K m = I(2D)/ Idz=7500/1350=5.5>1.5(3)、故满足要求3、一次侧过流继电器整定计算1.2~1.4 1.3I dz= (I QD+∑Iе)= ×1350=10A 故取I dz= 10AK B.K j 8.7×20七、+1480移动变电站1、馈电开关的整定计算(1)、根据:Idz ≥IQZd+∑Iе(2)、Idz=260+45×9+9=674A(3)、故取Idz=700A2、灵敏度校验(1)、求得电缆最远点短路电流1)、300米U3×70+1×25像套电缆的电阻和电抗R 1=rL=0.336×0.3=0.1欧X 1=xL=0.08×0.3=0.024欧60米U3×50+1×10像套电缆的电阻和电抗R 2=rL=0.4704×0.06=0.028欧X 2=xL=0.081×0.06=0.00486欧65米U3×50+1×10像套电缆的电阻和电抗R 3=rL=0.4704×0.065=0.03欧X 3=xL=0.081×0.065=0.0053欧55米U3×35+1×10像套电缆的电阻和电抗R 4=rL=0.672×0.055=0.037欧X 4=xL=0.084×0.055=0.00462欧60米U3×25+1×10像套电缆的电阻和电抗R 5=rL=0.9408×0.06=0.056欧X 5=xL=0.088×0.06=0.0052欧2)、KBSGZY-630/6移动变电站电阻和电抗R 6=0.00579欧 X6=0.0359欧∑R= R1+ R2+ R3+ R4+ R5+ R5=0.1+0.028+0.03+0.031+0.056+0.0579=0.3欧∑X= X1+ X2+ X3+ X4+ X5+ X6=0.024+0.00486+0.0053+0.00462+0.0052+0.0359=0.08欧ZD= (∑R)2+(∑X)2 = (0.3)2+(0.08)2 =0.31欧(2)、D点两相短路电流Ue690I(2D)= = =1112A2ZD2×0.31K m = I(2D)/ Idz=1112/700=1.6>1.5(3)、故满足要求3、一次侧过流继电器整定计算1.2~1.4 1.3I dz= (I QD+∑Iе)= ×700=5.2A 故取I dz= 6AK B.K j 8.7×20。
矿井低压防爆馈电开关过流整定方法(开关型号:KBZ-200、电压660V)王合林红岭煤业公司机电运输部矿井低压防爆馈电开关过流整定方法(开关型号:KBZ-200、电压660V)一、教学内容:防爆馈电开关过流整定方法二、教学目的:通过学习使员工熟练掌握防爆馈电开关过流整定计算和整定时安全注意事项。
三、教学重点和难点1、重点:开关起动电流的确定和整定方法。
2、难点:整定时的顺序和安全注意事项。
四、矿井低压防爆馈电开关过流整定计算(保护支线)1、例:某工作面配电点供电系统图如下:2、计算公式:I z≥I Qe式中:I z—过流继电器的短路电流整定值(安);I Qe—容量最大的电动机额定起动电流(安);电动机的额定起动电流可以从名牌中查出,如果没有可以用电动机的额定电流计算起动电流,对鼠笼电动机,其近似值可取额定电流的5—7倍。
现从电动机名牌上查出水泵电动机额定电流为59.4安,此处电动机起动电流取额定电流的6倍,则电动机额定起动电流:I Qe=59.4×6=356.4安。
∴I z≥I Qe=356.4安整定值I z取400安五、整定方法1、停电:停电前,先用便携式瓦斯检定仪检查工作地点风流中瓦斯浓度不超过 1.0%时,将开关停电闭锁,打开开关大盖,放开关大盖时防爆面向上,上方不得有淋水。
2、验电:验电时,用与电源电压相适应的验电笔检验,手握电笔绝缘部分,进行各项验电,确认无电。
3、放电:放电时,用带绝缘皮接地线,放电接地线先接接地端,后接导体端,确认。
4、整定KBZ2-200防爆开关额定电流为200安,将短路保护旋钮调在2倍上,就完成整定。
整定结束后,经再次检查没有问题后,合上开关大盖,解除闭锁、送电。
馈电开关整定值计算与设置
《煤矿安全规程》第四百五十一条规定:井下由采区变电所、移动变电站、或者配电点引出的馈电线上,必须具有短路、过负荷和漏电保护。
一、过载保护
第一,确定负荷电流。
负荷电流的确定可以通过计算获得。
例如,一台馈电开关所带的负荷有1台55kW钻车,1台18.5kW的水泵和一台5.5kW的喷浆机,电源电压为1140V,那么其额定电流和为:
(55+18.5+5.5)×0.65=51.35(A)
说明:1140V电压等级,每1KW需要的电流是0.65A,660V电压等级,每1KW 需要的电流是1.15A。
第二,确定过电流整定值
根据负荷电流,可以取其过电流值为55A。
过电流时馈电开关的动作时间参看文章《025【大拿之路】华荣KBZ2-500/1140(660)馈电开关简介》。
二、短路保护
保护装置的动作电流应躲开最大一台电动机的起动电流与除最大一台电动机外,其余用电设备的额定电流之和。
第一,计算短路保护动作电流。
以过载保护中所讲例子为例,那么短路保护动作电流为:
55×0.65×5+(18.5+5.5)×0.65=194.35(A)
说明:馈电最大起动电流计算时,必须取最大负荷的起动电流与其它负荷额定电流的和,起动电流一般为额定电流的5~6倍。
第二,确定短路整定倍数。
短路电流值的整定倍数为:短路动作电流÷过流整定值=194.35÷55=5.35
取整定倍数为6。
第三,确定短路整定值
短路整定值为:过流整定值×短路整定倍数=55×6=330(A)。
鑫隆煤矿井下电气整定计算说明第一部分过载整定一、过流整定细则说明:1、馈电开关(含移变低压侧)中过载长延时保护电流整定按实际负载电流值整定。
实际整定时,应计算其保护干线所有负载的额定电流之和,根据各负载运行情况,乘一需用系数。
公式:I z=K∑Ie式中:I z——过载保护电流整定值,A;∑Ie ——保护干线中所有电机额定电流之和,A;K——需用系数,取0.5~1。
2、馈电开关(含移变低压侧)中电子保护器的短路保护整定,取其保护干线中最大负载电机的起动电流,加其余电机的实际电流之和。
公式:I z=IQe+K∑Ie式中:I z——短路保护电流整定值,A;IQe——最大负载电机起动电流,A;∑Ie ——其余电机额定电流之和,A;K——需用系数,取0.5~1。
3、电磁起动器中电子保护器的过载电流I z整定以负载电机的额定电流为依据,根据控制开关的整定方式取其近似值。
当运行中电流超过I z时,即视为过载,保护延时动作;当运行中电流超过8倍的I z值时,即视为短路,保护器瞬间动作。
4、馈电开关短路电流的可靠动作校验,应计算出其保护干线最远端两相短路电流,除以其短路保护整定值,灵敏度系数不小于1.5。
公式:式中:Id(2)——被保护干线最远端两相短路电流,A;I z——馈电开关短路电流整定值,A;1.5——可靠系数。
5、电磁起动器短路电流的可靠动作校验,应计算出所带负载电机处最远端两相短路电流除以8倍的过载定值,灵敏度系数不小于1.2。
公式:式中:Id(2)——被保护干线最远端两相短路电流,A;I z——电磁起动器短路电流整定值,A;1.2——可靠系数。
6、高压配电装置,应根据其保护干线中移动高压侧过流整定值进行整定。
7、移动变电站高压侧整定以低压侧整定电流除以该移变的高压变比,取其近似值(10KV→690V,变比取14.5;10KV→1200V,变比取8.3)。
8、本细则参照《煤矿井下供电的三大保护细则》(煤矿工业出版社)第一章第二节制定。
电气开关整定值低防开关整定计算一、过流保护:1、整定原则:过流整定选取值I过流应依据开关可调整范围略大于或等于所带设备额定电流Ie。
如果低防开关带皮带负荷,为躲过皮带启动电流,过流整定值I过流应依据开关可调整范围取所带设备额定电流Ie的1.5倍。
低防总开关过流整定值考虑设备同时运行系数和每台设备运行时的负荷系数(取同时系数Kt=0.8-0.9,负荷系数取Kf=0.8-0.9),在选取时总开关过流整定值应为各分开关(包括照明综保)过流整定值乘以同时系数Kt和负荷系数Kf。
(依据经验,如果总开关所带设备台数较少,同时系数可取0.9)。
2、计算公式(额定电流Ie)Ie=Pe/(Ue cosФ)Pe:额定功率(W)Ue:额定电压(690V)cosФ:功率因数(一般取0.8)注:BKD1-400型低防开关过流整定范围(40-400A)BKD16-400型低防开关过流整定范围(0-400A)二、短路保护(一)、BKD16-400型1、整定原则:分开关短路保护整定值选取时应小于被保护线路末端两相短路电流值,略大于或等于被保护设备所带负荷中最大负荷的起动电流加其它设备额定电流之和,取值时应为过流值的整数倍,可调范围为3-10Ie。
总开关短路保护整定值应小于依据变压器二次侧阻抗值算出的两相短路电流值,大于任意一台分开关的短路定值。
选取时依据情况取依据变压器二次侧阻抗值算出的两相短路电流值0.2-0.4倍,可调范围为3-10Ie。
2、计算原则:被保护线路末端两相短路电流计算时,阻抗值从变压器低压侧算起,加上被保护线路全长的阻抗(总开关计算被保护线路的阻抗时,电缆阻抗忽略不计,只考虑变压器二次侧阻抗值)。
被保护设备所带负荷中的最大负荷的启动电流按该设备额定电流的5-7倍计算。
3、计算公式:(1)变压器阻抗:Zb(6000)=Ud%×Ue2/SeUd%:变压器阻抗电压Ue :变压器额定电压(6000V)Se:变压器容量(VA)(2)换算低压侧(690V)后的阻抗Zb(690)=(690/6000)2×Zb(6000)(3)被保护线路的阻抗电抗:XL=XOL(XO千伏以下的电缆单位长度的电抗值:0.06欧姆/千米;L:线路长度km)电阻:RL=L/DS+RhL:线路长度(米)S:导线截面积(毫米2)D:电导率(米/欧*毫米2,铜芯软电缆按65oC时考虑取42.5,铜芯铠装电缆按65oC时考虑取48.6)Rh:短路点电弧电阻,取0.01欧电缆的阻抗ZL=所以总阻抗Z总=Zb(690)+ZL(4)两相短路电流计算I短=Ue(690)/2Z总(二)BKD1-400型1、整定原则:分开关近短保护整定值选取时应略小于被保护线路末端两相短路电流值,可调范围为400-4000A。

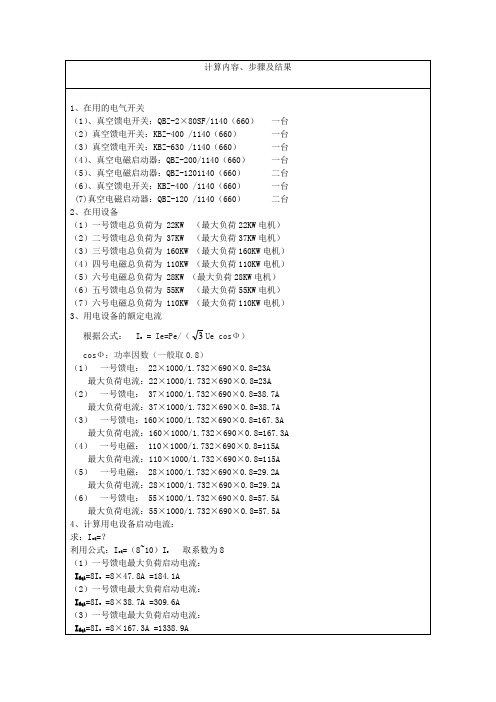

计算内容、步骤及结果1、在用的电气开关(1)、真空馈电开关:QBZ-2×80SF/1140(660)一台(2)真空馈电开关:KBZ-400 /1140(660)一台(3)真空馈电开关:KBZ-630 /1140(660)一台(4)、真空电磁启动器:QBZ-200/1140(660)一台(5)、真空电磁启动器:QBZ-1201140(660)二台(6)、真空馈电开关:KBZ-400 /1140(660)一台(7)真空电磁启动器:QBZ-120 /1140(660)二台2、在用设备(1)一号馈电总负荷为 22KW (最大负荷22KW电机)(2)二号馈电总负荷为 37KW (最大负荷37KW电机)(3)三号馈电总负荷为 160KW (最大负荷160KW电机)(4)四号电磁总负荷为 110KW (最大负荷110KW电机)(5)六号电磁总负荷为 28KW (最大负荷28KW电机)(6)五号馈电总负荷为 55KW (最大负荷55KW电机)(7)六号电磁总负荷为 110KW (最大负荷110KW电机)3、用电设备的额定电流根据公式: Ie= Ie=Pe/(3Ue cosФ)cosФ:功率因数(一般取0.8)(1)一号馈电: 22×1000/1.732×690×0.8=23A 最大负荷电流:22×1000/1.732×690×0.8=23A (2)一号馈电: 37×1000/1.732×690×0.8=38.7A 最大负荷电流:37×1000/1.732×690×0.8=38.7A (3)一号馈电:160×1000/1.732×690×0.8=167.3A 最大负荷电流:160×1000/1.732×690×0.8=167.3A (4)一号电磁: 110×1000/1.732×690×0.8=115A 最大负荷电流:110×1000/1.732×690×0.8=115A (5)一号电磁: 28×1000/1.732×690×0.8=29.2A 最大负荷电流:28×1000/1.732×690×0.8=29.2A (6)一号馈电: 55×1000/1.732×690×0.8=57.5A 最大负荷电流:55×1000/1.732×690×0.8=57.5A 4、计算用电设备启动电流:求:IeQ=?利用公式:IeQ =(8~10)Ie取系数为8(1)一号馈电最大负荷启动电流:I Eq1=8Ie=8×47.8A =184.1A(2)一号馈电最大负荷启动电流:I Eq1=8Ie=8×38.7A =309.6A(3)一号馈电最大负荷启动电流:I Eq1=8Ie=8×167.3A =1338.9A(4)一号电磁最大负荷启动电流:I Eq1=8Ie=8×115A =920.5A(5)一号电磁最大负荷启动电流:I Eq1=8Ie=8×29.2A =233.6A(6)一号馈电最大负荷启动电流:I Eq1=8Ie=8×57.5A =460A5、各开关电流过载整定值:求:IZ=?利用公式:IZ=Ie取系数为1.15(1)、计算一号馈电开关KBZ-2×80SF电流整定值:根据公式得:利用公式:IZ=Ie 取系数为1.15=23×1.15=26.4A取整定值:30A(2)、计算一号馈电开关KBZ-400 /1140(660)电流整定值:根据公式得:利用公式: IZ=Ie 取系数为1.15=38.7×1.15=44.5A取整定值:50A(3)、计算一号馈电开关KBZ-630 /1140(660)电流整定值:根据公式得:利用公式:IZ=Ie 取系数为1.15=167.3×1.15=192.3A取整定值:200A(4)、计算一号电磁启动器QBZ-200/1140(660)电流整定值:根据公式得:利用公式:IZ=Ie 取系数为1.15=115×1.15=132.2A取整定值:150A(5)、计算一号电磁启动器QBZ-1201140(660)电流整定值:根据公式得:利用公式:IZ=Ie 取系数为1.15=29.2×1.15=33.5A取整定值:40A(6)、计算一号馈电开关KBZ-400 /1140(660)电流整定值:根据公式得:IZ=Ie 取系数为1.15=57.5/1.15=66.1A取整定值:70A6、用电设备的短路电流整定值(1)根据公式:111X I I L d ⋅= 额定电流倍数取值8短路整定值计算:26.4×8=211.2A取整定值: 200A(2)根据公式:111X I I L d ⋅= 额定电流倍数取值8短路整定值计算:44.5×8=356A取整定值:400A(3)根据公式:111X I I L d ⋅= 额定电流倍数取值8短路整定值计算:192.3×8=1538.4A取整定值: 1600A(4)根据公式:111X I I L d ⋅= 额定电流倍数取值8短路整定值计算:132.2×8=1057A取整定值: 1100A(5)根据公式:111X I I L d ⋅= 额定电流倍数取值8短路整定值计算:33.5×8=268A取整定值: 300A(6)根据公式:111X I I L d ⋅= 额定电流倍数取值8短路整定值计算:66.1×8=528.8A取整定值: 550A短路电流计算(1)KBZ-2×80SF/1140(660)电缆50mm 2实际长度为200m ,折算系数为0.61,折算后长度为134m ,经查表得I(2)d=2386A 。
