引线框架用铜合金C194热处理工艺研究
- 格式:docx
- 大小:38.56 KB
- 文档页数:5

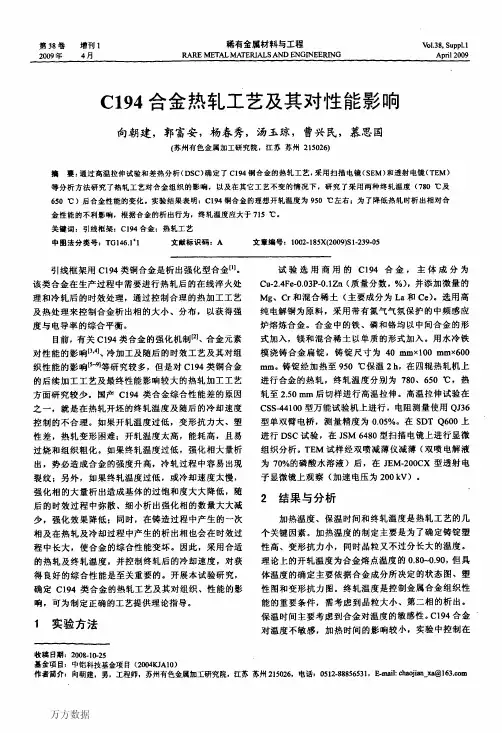

增刊I向朝建等:C194合金热轧工艺及其对性能影响・241・相较多,且细小、分布均匀,没有较大的析出相。
终轧温度较低时,在喷水冷却前,已经有部分溶质原子析出,合金基体的饱和度较低,随后的时效过程中析出相较少,热轧冷却过程中析出的相长大。
图5b中可以观察到这样的结果。
Hotrolling7mmCoolrolling1.5111111AgingCoolrolling1.0Ⅱ衄AnnealingPrecisionrolling0.4650tttStateAStateBStateC图32种不同终轧温度的A、B、C对比状态Fig.3ThecomparisonstatesoftheC194alloywithtwodifferentendrollingtemperatures图4采用2种不同终轧温度后合金的热轧组织Fig.4SEMimagesoftheC194alloyswithdifferentendrollingtemperatures:(a)780℃and(b)650℃2.42种不同终轧温度对合金的力学性能及电导率的影响通过对比2种采用不同终轧温度合金在A、B、C3个状态下的力学性能及电导率,得到图6所示的合金的力学性能与电导率的变化关系。
从图6可以看出,C194合金在冷轧至1.5衄厚度(状态A)时,。
终轧温度较低(650℃)的合金具有较高的抗拉强度和显微硬度,延伸率较低,电导率也较高。
而终轧温度为780℃的合金的性能与之相反。
这主要是由于在低的终轧温度下,已有部分析出物,与采用较高终轧温度合金相比,强化相更多,合金的强度较大,电导率较高,延伸率较低:而采用780℃的终轧温度析出相较少,还保持着过饱和状态。
由于强化相较少,合金的强度和硬度都低于终轧温度为650℃的合金,同时溶质原子固溶于基体中,阻碍电子的运动,电导率也相对较低。
图5采用2种不同终轧温度后合金在状态B时的TEM照片Fig.5TEMimagesoftheC194alloywithtwodifferentendrollingtemperaturesinstateB:(a)780℃and(b)650"12当合金经过时效、冷轧后(状态B),终轧温度为780℃的合金因其处于过饱和状态,时效时具有较大的析出动力,在基体中析出尺寸小而分布均匀的析出相,使得合金的强度、硬度、电导率都迅速上升,综合性能超过采用650℃终轧温度的合金。

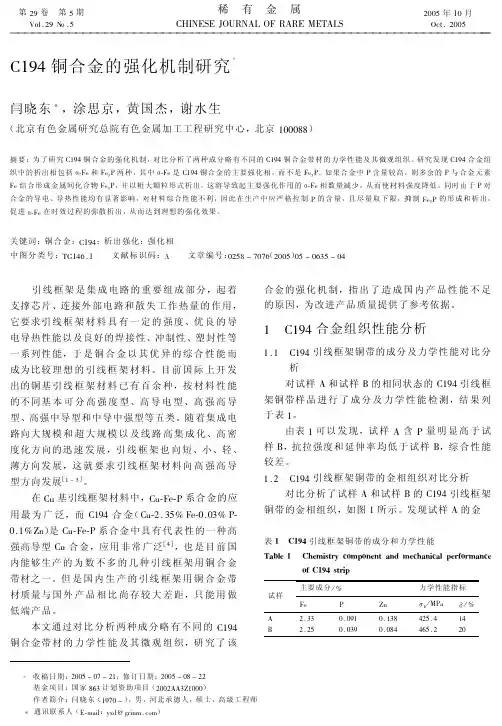

C194铜合金的强化机制研究*闫晓东*,涂思京,黄国杰,谢水生(北京有色金属研究总院有色金属加工工程研究中心,北京100088)摘要:为了研究C194铜合金的强化机制,对比分析了两种成分略有不同的C194铜合金带材的力学性能及其微观组织。
研究发现C194合金组织中的析出相包括α-Fe和Fe3P两种,其中α-Fe是C194铜合金的主要强化相,而不是Fe3P。
如果合金中P含量较高,则多余的P与合金元素Fe结合形成金属间化合物Fe3P,并以粗大颗粒形式析出,这将导致起主要强化作用的α-Fe相数量减少,从而使材料强度降低,同时由于P对合金的导电、导热性能均有显著影响,对材料综合性能不利,因此在生产中应严格控制P的含量,且尽量取下限,抑制Fe3P的形成和析出,促进α-Fe在时效过程的弥散析出,从而达到理想的强化效果。
关键词:铜合金;C194;析出强化;强化相中图分类号:TG146.1文献标识码:A文章编号:0258-7076(2005)05-0635-04引线框架是集成电路的重要组成部分,起着支撑芯片、连接外部电路和散失工作热量的作用,它要求引线框架材料具有一定的强度、优良的导电导热性能以及良好的焊接性、冲制性、塑封性等一系列性能,于是铜合金以其优异的综合性能而成为比较理想的引线框架材料。
目前国际上开发出的铜基引线框架材料已有百余种,按材料性能的不同基本可分高强度型、高导电型、高强高导型、高强中导型和中导中强型等五类。
随着集成电路向大规模和超大规模以及线路高集成化、高密度化方向的迅速发展,引线框架也向短、小、轻、薄方向发展,这就要求引线框架材料向高强高导型方向发展[1~3]。
在Cu基引线框架材料中,Cu-Fe-P系合金的应用最为广泛,而C194合金(Cu-2.35%Fe-0.03%P-0.1%Zn)是Cu-Fe-P系合金中具有代表性的一种高强高导型Cu合金,应用非常广泛[4],也是目前国内能够生产的为数不多的几种引线框架用铜合金带材之一。
引线框架铜合金引线框架铜合金材料1)介绍引线框架:作为集成电路的芯片载体,是一种借助于键合材料(金丝、铝丝、铜丝)实现芯片内部电路引出端与外引线的电气连接,形成电气回路的关键结构件,它起到了和外部导线连接的桥梁作用,绝大部分的半导体集成块中都需要使用引线框架,是电子信息产业中重要的基础材料。
2)优势所在:科学技术现代化对铜及铜合金材料提出越来越多的新要求,引线框架的作用是导电、散热、联接外部电路,因此要求制作引线框架材料具有高强度、高导电、良好的冲压和蚀刻性能。
目前全世界百分之八十的引线框架使用铜合金高精带材制作,据不完全统计,引线框架合金约77种,最为显著的是C194铜合金材料:抗拉强度?410 MPa,硬度120,145HV,-2电导率?3.48×10S/m。
3)C194热轧工艺:本试验所用C194铜合金取自国内某铜厂热轧后的板坯,用水冷铁模浇铸合金扁锭,铸锭尺寸为40 mmxl00 mmx600mm。
加热温度、保温时间和终轧温度是热轧工艺的几个关键因素。
1、开轧温度,是轧机开始对金属轧制的温度。
开轧温度在金属的塑性变化温度以上,这多半是使金属坯按照要求轧制成某种形状,每种金属均有自己的开轧温度。
生产现场总是希望开轧温度高一点,以便提高轧件的塑性,降低变形抗力,节省动力,易于轧制变形。
2、终轧温度,是金属产生塑性变形结束时的温度。
这个温度有两个要求:(1)要满足金属仍在塑性变化的温度区域,以便顺利完成轧制;(2)要满足某种金相组织。
这是因为,不同的温度,金属有不同的金相组织。
如果超过终轧温度,就会出现其他组织的金相组织,这就影响了轧制质量。
终轧温度是控制金属合金组织性能的重要条件,需考虑到晶粒大小、第二相的析出。
保温时间主要考虑到合金对温度的敏感性。
C194合金对温度不敏感,加热时间的影响较小,实验中控制在2 h。
重点研究开轧温度和终轧温度的确定及其对组织性能的影响。
3.1)开轧温度实验合金的屈服强度和延伸率随温度的变化关系合金在铸态时的屈服强度随实验温度的升高而明显降低;同时,合金的延伸率随实验温度的升高急剧上升。

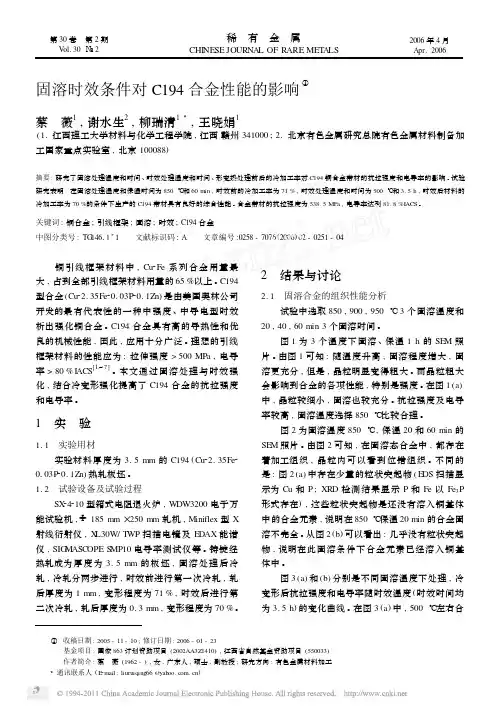

固溶时效条件对C194合金性能的影响①蔡 薇1,谢水生2,柳瑞清13,王晓娟1(1.江西理工大学材料与化学工程学院,江西赣州341000;2.北京有色金属研究总院有色金属材料制备加工国家重点实验室,北京100088)摘要:研究了固溶处理温度和时间、时效处理温度和时间、形变热处理前后的冷加工率对C194铜合金带材的抗拉强度和电导率的影响。
试验研究表明:在固溶处理温度和保温时间为850℃和60m in,时效前的冷加工率为71%,时效处理温度和时间为500℃和3.5h,时效后材料的冷加工率为70%的条件下生产的C194带材具有良好的综合性能。
合金带材的抗拉强度为538.5MPa,电导率达到81.8%IACS。
关键词:铜合金;引线框架;固溶;时效;C194合金中图分类号:TG146.1+1 文献标识码:A 文章编号:0258-7076(2006)02-0251-04 铜引线框架材料中,Cu2Fe系列合金用量最大,占到全部引线框架材料用量的65%以上。
C194型合金(Cu22.35Fe20.03P20.1Zn)是由美国奥林公司开发的最有代表性的一种中强度、中导电型时效析出强化铜合金。
C194合金具有高的导热性和优良的机械性能,因此,应用十分广泛。
理想的引线框架材料的性能应为:拉伸强度>500MPa,电导率>80%I ACS[1~7]。
本文通过固溶处理与时效强化,结合冷变形强化提高了C194合金的抗拉强度和电导率。
1 实 验1.1 实验用材实验材料厚度为3.5mm的C194(Cu22.35Fe2 0103P20.1Zn)热轧板坯。
1.2 试验设备及试验过程SX24210型箱式电阻退火炉,W DW3200电子万能试验机,Φ185mm×250mm轧机,Miniflex型X 射线衍射仪,X L30W/T WP扫描电镜及E DAX能谱仪,SIG MASC OPE S MP10电导率测试仪等。
铸锭经热轧成为厚度为3.5mm的板坯,固溶处理后冷轧,冷轧分两步进行,时效前进行第一次冷轧,轧后厚度为1mm,变形程度为71%,时效后进行第二次冷轧,轧后厚度为0.3mm,变形程度为70%。

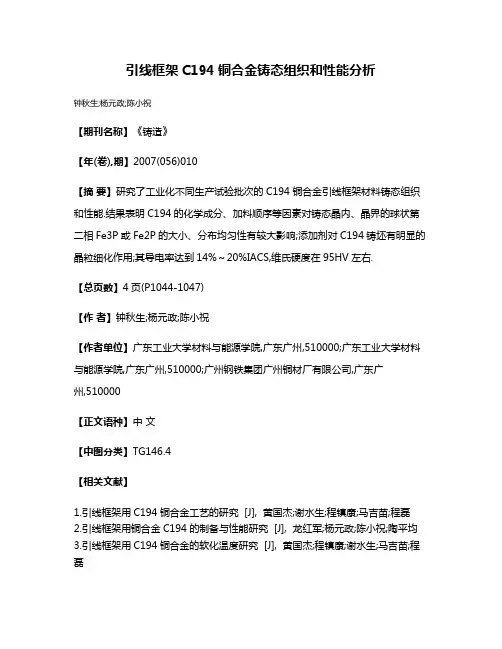

引线框架C194铜合金铸态组织和性能分析
钟秋生;杨元政;陈小祝
【期刊名称】《铸造》
【年(卷),期】2007(056)010
【摘要】研究了工业化不同生产试验批次的C194铜合金引线框架材料铸态组织和性能.结果表明C194的化学成分、加料顺序等因素对铸态晶内、晶界的球状第二相Fe3P或Fe2P的大小、分布均匀性有较大影响;添加剂对C194铸坯有明显的晶粒细化作用;其导电率达到14%~20%IACS,维氏硬度在95HV左右.
【总页数】4页(P1044-1047)
【作者】钟秋生;杨元政;陈小祝
【作者单位】广东工业大学材料与能源学院,广东广州,510000;广东工业大学材料与能源学院,广东广州,510000;广州钢铁集团广州铜材厂有限公司,广东广
州,510000
【正文语种】中文
【中图分类】TG146.4
【相关文献】
1.引线框架用C194铜合金工艺的研究 [J], 黄国杰;谢水生;程镇康;马吉苗;程磊
2.引线框架用铜合金C194的制备与性能研究 [J], 龙红军;杨元政;陈小祝;陶平均
3.引线框架用C194铜合金的软化温度研究 [J], 黄国杰;程镇康;谢水生;马吉苗;程磊
4.引线框架用铜合金C194热处理工艺研究 [J], 李红英;张孝军;李周兵
5.C194铜合金引线框架材料的形变热处理 [J], 林高用;张振峰;周佳;黄电源
因版权原因,仅展示原文概要,查看原文内容请购买。
引线框架铜合金材料1)介绍引线框架:作为集成电路的芯片载体,是一种借助于键合材料(金丝、铝丝、铜丝)实现芯片部电路引出端与外引线的电气连接,形成电气回路的关键结构件,它起到了和外部导线连接的桥梁作用,绝大部分的半导体集成块中都需要使用引线框架,是电子信息产业中重要的基础材料。
2)优势所在:科学技术现代化对铜及铜合金材料提出越来越多的新要求,引线框架的作用是导电、散热、联接外部电路,因此要求制作引线框架材料具有高强度、高导电、良好的冲压和蚀刻性能。
目前全世界百分之八十的引线框架使用铜合金高精带材制作,据不完全统计,引线框架合金约77种,最为显著的是C194铜合金材料:抗拉强度≥410 MPa,硬度120~145HV,电导率≥3.48×10-2S/m。
3)C194热轧工艺:本试验所用C194铜合金取自国某铜厂热轧后的板坯,用水冷铁模浇铸合金扁锭,铸锭尺寸为40 mmxl00 mmx600mm。
加热温度、保温时间和终轧温度是热轧工艺的几个关键因素。
1、开轧温度,是轧机开始对金属轧制的温度。
开轧温度在金属的塑性变化温度以上,这多半是使金属坯按照要求轧制成某种形状,每种金属均有自己的开轧温度。
生产现场总是希望开轧温度高一点,以便提高轧件的塑性,降低变形抗力,节省动力,易于轧制变形。
2、终轧温度,是金属产生塑性变形结束时的温度。
这个温度有两个要求:(1)要满足金属仍在塑性变化的温度区域,以便顺利完成轧制;(2)要满足某种金相组织。
这是因为,不同的温度,金属有不同的金相组织。
如果超过终轧温度,就会出现其他组织的金相组织,这就影响了轧制质量。
终轧温度是控制金属合金组织性能的重要条件,需考虑到晶粒大小、第二相的析出。
保温时间主要考虑到合金对温度的敏感性。
C194合金对温度不敏感,加热时间的影响较小,实验中控制在2 h。
重点研究开轧温度和终轧温度的确定及其对组织性能的影响。
3.1)开轧温度实验合金的屈服强度和延伸率随温度的变化关系合金在铸态时的屈服强度随实验温度的升高而明显降低;同时,合金的延伸率随实验温度的升高急剧上升。
一种高性能引线框架用铜合金及其制备方法,其成分包括:0.2~0.6wt%Fe,0.05~0.15wt%P,0.1~0.2wt%Zn,0.05~0.15wt%Co,0.01~0.1wt%Zr,0.01~0.1wt%Ti,其余为铜和不可避免的杂质元素;其中,Fe和P元素的质量百分比值为4~6:1,Fe和Co元素的质量百分含量总和范围为0.3~0.7%,Zr和Ti元素的质量百分含量总和范围为0.05~0.15%。
其制备方法包括熔铸、热轧、冷轧、时效、精轧、最终退火。
本技术通过降低Fe元素含量、控制热轧终了温度和阶梯时效制度,使合金析出更加充分,且细小和弥散分布,配之以合理冷轧变形量,实现强度、导电弯曲和蚀刻性能的匹配。
技术要求1.一种高性能引线框架用铜合金,其特征在于,所述铜合金的成分包括:0.2wt%~0.6wt%Fe,0.05wt%~0.15wt%P,0.1wt%~0.2wt%Zn,0.05wt%~0.15wt%Co,0.01wt%~0.1wt%Zr,0.01wt%~0.1wt%Ti,其余为铜和不可避免的杂质元素;其中,Fe和P元素的质量百分比值为4~6:1,Fe和Co元素的质量百分含量总和范围为0.3%~0.7%,Zr和Ti元素的质量百分含量总和范围为0.05%~0.15%。
2.根据权利要求1所述的铜合金,其特征在于,所述的铜合金成分还包括其他元素,所述其他元素为Sn、Ag、Si、Cr、Ni、Mg中的一种或几种混合元素,所述其他元素的总质量百分比含量小于0.1%。
3.根据权利要求1所述的铜合金,其特征在于,所述的铜合金成分中,铜采用电解铜,Fe采用Cu-10wt%Fe中间合金,Co采用Cu-10wt%Co中间合金,Zr采用Cu-15wt%Zr中间合金,P采用Cu-14wt%P中间合金,钛采用海绵钛,Zn采用纯Zn。
4.根据权利要求1-3任一所述的铜合金,其特征在于,所述的铜合金制得的合金产品抗拉强度580MPa-630MPa,电导率78-85%IACS,软化温度达550℃~575℃。
・・基金项目:河南省重大科技攻关项目(0122021300)。
收稿日期:2005-09-02收到初稿,2006-02-16收到修订稿。
作者简介:陈小红(1974-)女,河南汝阳人,硕士研究生,主要从事弥散强化铜基复合材料的研究。

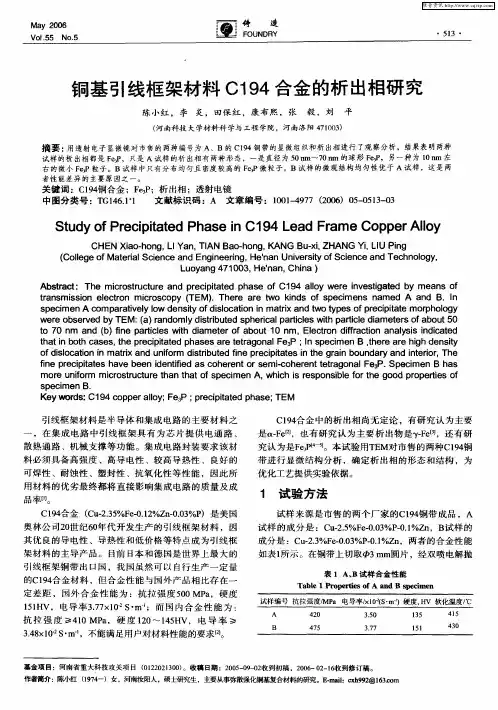

E-mail:cxh992@163.com铜基引线框架材料C194合金的析出相研究陈小红,李炎,田保红,康布熙,张毅,刘平(河南科技大学材料科学与工程学院,河南洛阳471003)摘要:用透射电子显微镜对市售的两种编号为A、B的C194铜带的显微组织和析出相进行了观察分析,结果表明两种试样的析出相都是Fe3P,只是A试样的析出相有两种形态,一是直径为50nm~70nm的球形Fe3P,另一种为10nm左右的微小Fe3P粒子。
B试样中只有分布均匀且密度较高的Fe3P微粒子。
B试样的微观结构均匀性优于A试样,这是两者性能差异的主要原因之一。
关键词:C194铜合金;Fe3P;析出相;透射电镜中图分类号:TG146.1+1文献标识码:A文章编号:1001-4977(2006)05-0513-03StudyofPrecipitatedPhaseinC194LeadFrameCopperAlloyCHENXiao-hong,LIYan,TIANBao-hong,KANGBu-xi,ZHANGYi,LIUPing(CollegeofMaterialScienceandEngineering,He'nanUniversityofScienceandTechnology,Luoyang471003,He'nan,China)Abstract:ThemicrostructureandprecipitatedphaseofC194alloywereinvestigatedbymeansoftransmissionelectronmicroscopy(TEM).TherearetwokindsofspecimensnamedAandB.InspecimenAcomparativelylowdensityofdislocationinmatrixandtwotypesofprecipitatemorphologywereobservedbyTEM:(a)randomlydistributedsphericalparticleswithparticlediametersofabout50to70nmand(b)fineparticleswithdiameterofabout10nm,Electrondiffractionanalysisindicatedthatinbothcases,theprecipitatedphasesaretetragonalFe3P;InspecimenB,therearehighdensityofdislocationinmatrixanduniformdistributedfineprecipitatesinthegrainboundaryandinterior,Thefineprecipitateshavebeenidentifiedascoherentorsemi-coherenttetragonalFe3P.SpecimenBhasmoreuniformmicrostructurethanthatofspecimenA,whichisresponsibleforthegoodpropertiesofspecimenB.Keywords:C194copperalloy;Fe3P;precipitatedphase;TEM引线框架材料是半导体和集成电路的主要材料之一,在集成电路中引线框架具有为芯片提供电通路、散热通路、机械支撑等功能。
引线框架用高强高导Cu-Cr-Zr合金热处理工艺的研究发布时间:2021-03-11T12:03:55.323Z 来源:《城镇建设》2020年33期作者:赵美王晓民倪红彪[导读] 高强度和高导电性的Cu-Cr-Zr合金普遍应用于各种集成电路引线框架、高速铁路电接触线以及航空航天等许多领域。
赵美王晓民倪红彪营口理工学院材料科学与工程学院辽宁营口 115000摘要:高强度和高导电性的Cu-Cr-Zr合金普遍应用于各种集成电路引线框架、高速铁路电接触线以及航空航天等许多领域。
随着现代工业技术的不断发展,对高强高导电性铜合金的性能要求越来越高。
需要科研工作者及时开发新型的Cu-Cr-Zr合金及其配套的加工技术,并深入探讨合金组织的形成过程和性能变化规律。
关键词:高强高导合金;引线框架;热处理引言目前,芯片集成高速推进,封装技术也在不断发展,引线框架仍在朝着短、轻、薄和高精细等方向研究发展。
引线框架的带材厚度将由当前的0.25mm减小到0.08-0.15mm。
自1960年集成电路问世以来,铁-镍-钴和可伐合金制备引线框架材料,但是在1970年钴的价格飞涨,Fe-Ni“42”合金被开发出来,逐渐被铜合金材料所取代。
目前,国内外用于集成电路的引线框架材料中有60%-85%使用铜合金。
这是由于其高强度、导电性、导热性能好、价格较为低廉。
随着电子工业的快速发展,人们对引线框架用铜合金材料的要求越来越高。
近年来,国外在铜合金引线框架材料领域开发的铜合金体系主要包括中强度高导电性的Cu-Fe-P系列,高强度中导电性的Cu-Ni-Si系列和高强度高电导性的Cu-Cr-Zr系等。
Cu-Cr-Zr体系是最有前途的高强高导电型合金,是世界满足大规模集成电路的发展而竞相研究开发的重点,为此,许多研究学者在高强高导Cu-Cr-Zr系合金中添加少量合金元素,改进制备工艺和显微结构。
1热处理工艺1.1合金成分设计Cu-Cr-Zr合金成分设计要求在保证较高导电率的前提下,尽可能地提高合金硬度。
C194铜合金连续挤压典型变形区析出相的分析李明亮;刘平;刘新宽;苏宏林;陈小红【期刊名称】《功能材料》【年(卷),期】2017(048)004【摘要】采用透射电镜对C194铜合金连续挤压过程中的典型变形区粘着区、直角弯曲前变形区、直角弯曲后变形区、扩展成形区组织进行取样分析研究.结果表明,在粘着区,未发生第二相析出,仅出现了形变所致的晶粒拉伸以及少量位错缠结;在直角弯曲前变形区,晶界处出现少量尺寸在30 nm左右的圆形或椭圆形第二相析出颗粒,析出物为Fe3P化合物,在一些区域位错缠结发展成位错胞;在直角弯曲后变形区,晶粒内部出现了数量较多且分布弥散均匀的第二相颗粒,尺寸在3~5 nm左右,同时,在前变形区出现主要分布在晶界位置的较大尺寸第二相析出颗粒的数量也出现上升,且尺寸有所增长,平均可达45~50 nm左右;在扩展成形区,此区域内析出较小颗粒的数量明显增多,呈弥散状态分布在晶粒中,同时尺寸较前变形区有所增长,达到约10~15 nm左右.【总页数】4页(P4164-4167)【作者】李明亮;刘平;刘新宽;苏宏林;陈小红【作者单位】上海理工大学机械工程学院,上海200093;盐城工业职业技术学院,江苏盐城224001;上海理工大学机械工程学院,上海200093;上海理工大学材料科学与工程学院,上海200093;盐城工业职业技术学院,江苏盐城224001;上海理工大学材料科学与工程学院,上海200093【正文语种】中文【中图分类】TG375+.25【相关文献】1.C194铜合金薄材脉冲激光弯曲的变形特性研究 [J], 殷芬;周建忠;盛杰;黄舒2.H62黄铜合金连续挤压的变形行为和组织演变特征 [J], 隋贤;宋宝韫;李冰;运新兵3.C194铜合金热压缩变形流变应力 [J], 张红钢;张辉;刘婉容;林启权;林高用;彭大暑4.形变热处理对C194铜合金析出相及相变驱动力的影响 [J], 向朝建;郭富安;杨春秀;汤玉琼;曹兴民5.基于连续挤压的黄铜合金热变形行为研究 [J], 龚冰;王延辉;李冰因版权原因,仅展示原文概要,查看原文内容请购买。
引线框架用铜合金C194热处理工艺研究
摘要:
本文旨在探究铜合金C194热处理工艺。
采用金相组织分析、
热力学分析及性能测试等手段,研究了C194的热处理过程对
其性能和组织结构的影响。
结果表明,在适当的时间和温度下,C194铜合金的硬度和强度能够得到明显提高,而延展性和韧
性也有很好的保持。
研究结果为C194的工业应用提供了理论
支持。
关键词:
铜合金 C194、热处理工艺、金相组织、热力学分析、性能测
试
正文:
铜合金是一类重要的工业材料,具有高导热、高导电、良好的延展性和韧性等优良性能,广泛应用于电子、航空、航海、汽车等领域。
C194铜合金作为其中一种,其合金中加入了锰、铝、镍等元素,有着更高的强度和抗腐蚀性能。
而热处理则是铜合金加工过程中不可或缺的一步,可以大幅提高其性能,但需要根据不同的材料选择不同的工艺和参数。
本研究采用了金相组织、热力学分析及性能测试等多种手段,对C194铜合金的热处理过程进行了研究。
首先,采用金相显
微镜对不同处理工艺下的样品进行了观察。
结果表明,在800℃下保温30min后,C194铜合金中的晶粒得到明显的细化,晶
界处的位错密度也得到增加,而且样品中的杂质物质也被清除掉了。
通过扫描电镜(SEM)和能谱仪(EDS)观察,还发现新形
成的晶粒中含有更多的铜元素,但其它元素的含量也有所增加,且呈现出复杂的分布规律。
其次,进行了热力学分析,分析了C194铜合金在不同温度和
保温时间下的相转变情况。
对于C194合金,经过充分加热后
即可转化为稳定的单一相态,而保温时间过长会使其再次发生变异,导致相变。
因此,在选择处理工艺时,需要根据材料的性质和应用需求选择适当的温度和时间。
最后,进行了性能测试,包括硬度测试、拉伸测试和冲击测试等。
结果表明,在800℃下保温30min后,C194铜合金的硬
度和强度均得到明显提高,而延展性和韧性则有很好地保持。
其中硬度值提高了约40%,拉伸强度也增加了约30%,同时
冲击韧性和延展性未发生明显变化。
综上所述,本研究深入探究了C194铜合金热处理过程对其性
能和组织结构的影响,结果表明在适当的时间和温度下能够得到明显的提高,为其工业应用提供了理论支持。
热处理是一种重要的金属材料加工工艺,可以通过改变材料的组织结构和性能,实现材料的优化。
在铜合金C194热处理过程中,晶粒尺
寸和晶粒结构的改变是影响材料性能变化的主要原因之一。
晶粒尺寸的细化可以提高材料的强度和硬度,而晶粒结构的优化可以提高其强韧性。
此外,热处理过程还会影响材料的相转变情况和物理性能,在选择处理工艺时,需要根据材料的性质和应用需求选择适当的温度和时间。
对于C194铜合金,经过适当的加热和保温后就
可转化为稳定的单一相态,从而获得更好的物理性能。
在实际应用中,热处理工艺可以应用到各种不同的铜合金中,以提升其性能和延长其使用寿命。
对于不同的合金材料,需要通过实验和热力学分析来确定最佳的处理方式和参数。
研究铜合金C194的热处理工艺,不仅可以提高其本身的性能,还可以为其他铜合金的研究提供经验和借鉴。
此外,当前随着科技的快速发展,绿色、环保的材料需求越来越大。
在实际生产过程中,需要尽量减少材料和能源的消耗。
对于热处理工艺,应该注意控制加热和保温时间,避免能源和材料的浪费,同时减少环境污染。
总之,铜合金C194的热处理工艺研究在不断推动铜合金材料的发展和应用中发挥着重要的作用。
通过对其热力学分析和性能测试,可以了解其变化规律,进而优化处理工艺和参数,提高其的综合性能和应用价值。
同时,在实践过程中需要注意节能环保,推动合理、环保、高效的铜合金热处理工艺的发展。
除了晶粒尺寸和晶粒结构的改变外,铜合金C194的热处理还会对其微观结构及力学性能产生影响。
在热处理过程中,铜合金C194的微观组织发生了相变,从复杂的铜基固溶体为主的多相结构,转变为单一的铜富锌固溶体相结构。
这种固溶体相结构的形成可以提高铜合金C194材料的硬度和强度等力学性能,同时还能够抑制晶界的成长,遏制不透明粒界带来的铜合金C194的电子迁移和组织流变行为的不稳定性。
热处理还可以引起金属材料的位错滑移、晶格畸变和呈现各种
不同的位错构型等现象。
研究铜合金C194的热处理对于深入
了解其微观结构以及位错的运动机制有很大的帮助,从而优化其工艺参数和性能统计,进一步提高其性能。
此外,热处理还可以用于生产复合材料。
铜合金C194作为一
种优秀的金属基材料,其热处理后的强度和硬度得到了大幅度提高,但同时因其高热膨胀系数,易受热熔体的烧损和破坏。
采用不同的添加剂和增强材料,可以提升铜合金C194的过高
温度下的热稳定性,并进一步提高其性能和应用范围。
总之,铜合金C194的热处理,不仅能够改善铜合金C194的
力学性能、微观结构和位错运动机制,而且还可以用于生产复合材料,从而进一步提高铜合金C194的性能和应用范围。
铜
材料是一种相对较贵的重要工业金属,因此其应用领域广泛,包括电子工业、航空航天工业、机械制造业、船舶制造业等。
随着社会经济和科技的发展,铜合金的研究和应用需求也越来越高。
因此,铜合金C194的热处理技术,将得到越来越广泛
的应用和重视,进一步推动金属材料的研究、创新和发展。
铜合金C194作为一种重要的工业金属,其力学性能、微观结构
和位错运动机制对其应用领域产生着重要的影响。
本文通过阐述铜合金C194的热处理技术,展示了如何通过改变晶粒尺寸、晶粒结构和微观组织等方面的优化,进一步提高铜合金C194
的硬度、强度等力学性能。
此外,本文介绍了铜合金C194的热处理技术,对位错滑移、
晶格畸变和位错构型等微观结构的研究得到了许多有益的结论。
随着社会经济和科技的发展,铜合金的研究和应用需求也越来
越高。
因此,铜合金C194的热处理技术,将得到越来越广泛的应用和重视,进一步推动金属材料的研究、创新和发展。
总之,铜合金C194的热处理技术是铜合金材料研究中的重要元素,通过优化晶粒结构、微观组织和位错滑移等方面,可以提高铜合金C194的力学性能和热稳定性。
这些技术对于拓宽铜合金C194的应用领域有着重要的作用,具有广阔的发展前景。
