了解齿轮机构的类型及应用

齿轮机构的齿廓啮合基本规律特点和类型齿轮机构是一种重要的传动机构，用于将转动的运动和转矩传递的机械元件。

齿轮的齿廓啮合是齿轮机构工作的核心部分，其基本规律、特点和类型对于齿轮机构的设计和应用具有重要的参考价值。

一、基本规律1.齿廓规律：齿廓规律描述了齿轮齿廓线的几何形状。

常见的齿廓规律有圆弧齿廓、渐开线齿廓和非渐开线齿廓等。

(1)圆弧齿廓：圆弧齿廓是通过圆弧曲线来描述齿槽的齿轮齿廓。

圆弧齿廓的优点是简单，易于加工，但啮合时存在齿间间隙和传动误差。

(2)渐开线齿廓：渐开线齿廓是常用的齿廓规律，可以在齿轮齿廓上实现圆顶啮合，具有传动平稳、效率高、传动误差小等优点。

常见的渐开线齿廓包括标准渐开线、修形渐开线和端面渐开线等。

(3)非渐开线齿廓：非渐开线齿廓是指不能用一个等角参数来描述的齿廓，例如双曲线齿廓和伞齿轮齿廓等。

非渐开线齿廓的优点是能够实现更大的传动比和更平滑的啮合过程。

2.齿廓规律的选择：选择合适的齿廓规律可以提高齿轮机构的传动效率和运动平稳性。

在选择齿廓规律时，需要考虑以下因素：(1)传动要求：根据齿轮机构的传动要求，选择适合的齿廓规律。

例如，要求传动平稳和效率高的应选用渐开线齿廓，要求传动比大且运动平稳的应选用非渐开线齿廓。

(2)制造和加工因素：考虑齿轮的加工工艺和精度要求，选择适合加工的齿廓规律。

例如，圆弧齿廓适合用铣床加工，而渐开线齿廓适合用滚齿机加工。

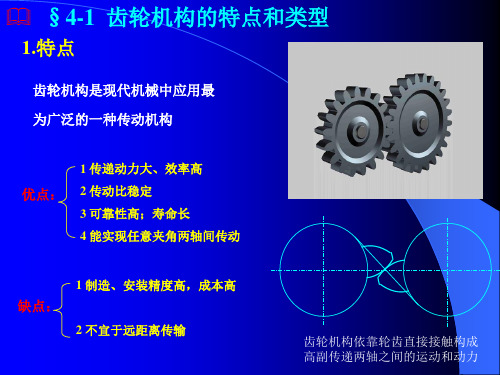

二、特点1.几何特点：齿廓啮合过程中，齿轮的齿廓线和花键的啮合点始终保持一定的关系，包括齿廓的曲率半径和齿廓线与法线的夹角等特征。

这些几何特点决定了齿轮的啮合性能和传动特性。

2.运动特点：齿轮机构的齿廓啮合过程中，齿轮的运动特点包括啮合速度、传动比和传动误差等。

齿轮的啮合速度是指齿轮工作时齿廓线移动的速度，而传动比是指输入轴和输出轴的转速之比。

传动误差则是齿轮啮合过程中由于齿廓不完美造成的传动误差，会导致振动和噪声。

三、类型1.直齿轮：直齿轮是最常见的齿轮类型，其齿廓线是直线，适用于输送大扭矩或平稳传动的场合。

齿轮传动机构工作原理齿轮传动机构是一种常见的传动装置，通过齿轮的啮合来实现动力的传递和转速的调节。

它是各种机械设备中不可或缺的关键部件，具有稳定性高、传动效率高等特点。

本文将详细介绍齿轮传动机构的工作原理及其应用。

一、工作原理齿轮传动机构的工作原理主要依赖于齿轮的啮合。

齿轮有两种基本类型：直齿轮和斜齿轮。

当两个齿轮啮合时，它们通过齿的形状和尺寸来传递动力。

1.齿轮的啮合在齿轮的啮合过程中，较大齿轮称为主动齿轮，较小齿轮称为从动齿轮。

主动齿轮通过旋转带动从动齿轮转动，实现动力的传递。

两个齿轮的啮合需要使它们的齿距和模数相等，以确保齿轮的牙齿能正确地啮合。

2.转速的调节通过改变齿轮的齿数比，可以实现转速的调节。

如果主动齿轮的齿数比从动齿轮多，那么从动齿轮的转速就会比主动齿轮的转速更低，这被称为减速传动。

相反，如果主动齿轮的齿数比从动齿轮少，那么从动齿轮的转速就会比主动齿轮的转速更高，这被称为增速传动。

二、应用案例1.汽车传动系统齿轮传动机构广泛应用于汽车传动系统中，主要用于变速器和驱动桥的传动装置。

通过合理配置不同齿数的齿轮，可以实现汽车转速的调节和扭矩的放大。

2.工业机械设备齿轮传动机构也广泛应用于各种工业机械设备中，如风力发电机、起重机、机床等。

这些机械设备需要通过齿轮传动来实现高效能量传递和运动控制。

3.家用电器在家用电器中，齿轮传动机构通常用于洗衣机、搅拌机等设备，用于实现旋转和搅拌动作。

齿轮传动机构可以提供较大的扭矩输出，使得这些设备能够正常运行。

三、总结齿轮传动机构是一种基本的动力传递装置，其工作原理简单而有效。

通过齿轮的啮合和齿数比的变化，可以实现转速的调节和扭矩的放大。

齿轮传动机构在汽车、工业设备和家用电器中都具有重要的应用价值，为各种机械设备的正常工作提供了有力支持。

通过本文的介绍，相信读者对齿轮传动机构的工作原理有了更加深入的了解。

这种传动机构的应用领域广泛，未来随着科技的进步和创新，齿轮传动机构将会有更多的应用场景。
