机械基础之齿轮传动的特点、应用与分类

机械设计基础课件齿轮传动机械设计基础课件：齿轮传动1.引言齿轮传动是机械设计中的一种基本传动方式，广泛应用于各种机械设备的运动和动力传递。

齿轮传动具有结构简单、传动效率高、可靠性好、寿命长等优点，因此在工业生产和日常生活中得到广泛应用。

本课件将介绍齿轮传动的基本原理、分类、设计方法和应用。

2.齿轮传动的基本原理齿轮传动是利用齿轮副的啮合来传递动力和运动的一种传动方式。

齿轮副由两个或多个齿轮组成，其中主动齿轮通过旋转驱动从动齿轮，从而实现动力和运动的传递。

齿轮副的啮合是通过齿轮齿廓的接触来实现的，齿廓的形状和尺寸决定了齿轮传动的性能和精度。

3.齿轮传动的分类齿轮传动根据齿轮的形状和布置方式可分为直齿圆柱齿轮传动、斜齿圆柱齿轮传动、直齿圆锥齿轮传动和蜗轮蜗杆传动等。

直齿圆柱齿轮传动是应用最广泛的一种齿轮传动方式，具有结构简单、制造容易、精度高等优点。

斜齿圆柱齿轮传动具有传动平稳、噪声低、承载能力强等优点，适用于高速和重载的传动场合。

直齿圆锥齿轮传动适用于空间狭小和角度传动的场合。

蜗轮蜗杆传动具有大传动比、自锁性和精度高等特点，适用于低速、大扭矩的传动场合。

4.齿轮传动的设计方法齿轮传动的设计主要包括齿轮的几何设计、强度设计和精度设计。

齿轮的几何设计是根据传动比、工作条件、材料等因素确定齿轮的齿数、模数、压力角等参数。

强度设计是保证齿轮传动在规定的工作条件下具有足够的承载能力和寿命，主要包括齿面接触强度和齿根弯曲强度的计算。

精度设计是保证齿轮传动的精度和运动平稳性，主要包括齿轮的加工精度和装配精度的控制。

5.齿轮传动的应用齿轮传动在工业生产和日常生活中得到广泛应用。

在机床、汽车、船舶、飞机等机械设备中，齿轮传动用于传递动力和运动，实现各种复杂的运动轨迹和速度变化。

在风力发电、水力发电等能源领域，齿轮传动用于传递高速旋转的动力，实现能源的转换和利用。

在、自动化设备等高科技领域，齿轮传动用于实现精确的运动控制和动力传递，提高设备的性能和效率。

机械原理作业齿轮1. 齿轮的基本原理齿轮是一种常用的机械传动装置，通过不同大小的齿轮间的啮合来实现动力的传递和转换。

齿轮传动具有传递能量高效、传递力矩稳定等优点，广泛应用于机械设备、车辆和工业生产中。

2. 齿轮的分类根据直径方向上的相对位置，齿轮可以分为平行轴齿轮和交叉轴齿轮。

平行轴齿轮是指两个齿轮的轴线平行，常用于平行轴传动；而交叉轴齿轮是指两个齿轮的轴线相交，常用于垂直轴传动。

3. 齿轮的主要参数齿轮的主要参数包括模数、齿数、齿宽和齿廓等。

模数决定了齿轮的尺寸和齿数，齿宽则决定了齿轮的强度和传动能力。

齿廓则根据不同的齿轮传动要求选择不同的曲线。

4. 齿轮的工作原理在齿轮传动中，驱动轮的转动将通过齿轮啮合将动力传递到被驱动轮上。

由于齿轮齿面的接触，驱动轮的转动会引起被驱动轮的转动，从而实现动力的传递。

这种传递过程中，驱动轮和被驱动轮的转速和转矩之间存在特定的关系，可以通过齿轮的齿数比来计算。

5. 齿轮的应用齿轮传动广泛应用于各种机械设备中，如汽车、机床、船舶、工程机械等。

它可以实现不同转速和转矩的转换，提高机械设备的工作效率和性能。

6. 齿轮传动的优缺点齿轮传动具有传动效率高、传动特性稳定、传动精度高等优点。

同时，齿轮传动也存在噪音大、啮合间隙、需润滑等缺点。

因此，在实际应用中需要根据需求综合考虑其优缺点。

7. 齿轮的维护保养为了保证齿轮传动的正常工作，需要进行定期的检查和保养。

主要包括清洁齿轮表面、检查齿轮齿面是否磨损、检查齿轮的润滑情况等。

定期的维护保养可以延长齿轮的使用寿命并保证其传动效果。

8. 齿轮传动的改进为了进一步提高齿轮传动的性能，研究人员在齿轮设计和制造方面进行了许多改进。

如采用先进的材料、精密制造工艺和优化的齿轮结构等，以提高齿轮传动的效率和可靠性。

9. 高精度齿轮的应用高精度齿轮具有传动精度高、传动效率高等优点，被广泛应用于精密机床、航天器械等领域。

高精度齿轮的制造要求更高，需要采用先进的加工技术和测量手段来确保其质量。

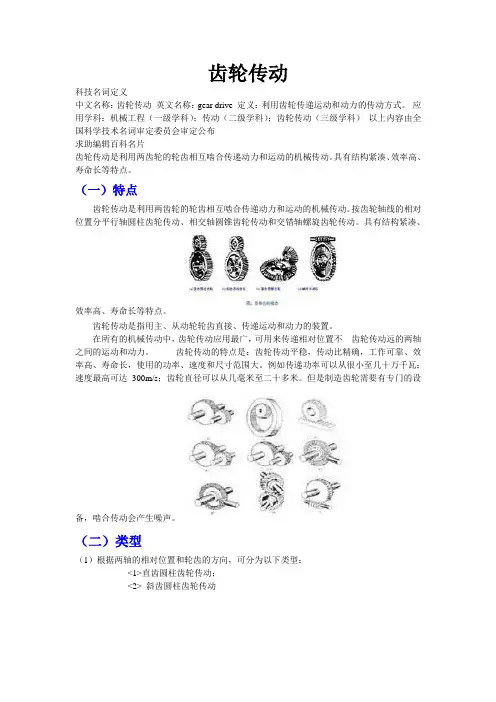

齿轮传动科技名词定义中文名称：齿轮传动英文名称：gear drive 定义：利用齿轮传递运动和动力的传动方式。

应用学科：机械工程（一级学科）；传动（二级学科）；齿轮传动（三级学科）以上内容由全国科学技术名词审定委员会审定公布求助编辑百科名片齿轮传动是利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。

具有结构紧凑、效率高、寿命长等特点。

（一）特点齿轮传动是利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。

按齿轮轴线的相对位置分平行轴圆柱齿轮传动、相交轴圆锥齿轮传动和交错轴螺旋齿轮传动。

具有结构紧凑、效率高、寿命长等特点。

齿轮传动是指用主、从动轮轮齿直接、传递运动和动力的装置。

在所有的机械传动中，齿轮传动应用最广，可用来传递相对位置不齿轮传动远的两轴之间的运动和动力。

齿轮传动的特点是：齿轮传动平稳，传动比精确，工作可靠、效率高、寿命长，使用的功率、速度和尺寸范围大。

例如传递功率可以从很小至几十万千瓦；速度最高可达300m/s；齿轮直径可以从几毫米至二十多米。

但是制造齿轮需要有专门的设备，啮合传动会产生噪声。

（二）类型（1）根据两轴的相对位置和轮齿的方向，可分为以下类型：<1>直齿圆柱齿轮传动；<2> 斜齿圆柱齿轮传动<3>人字齿轮传动；<4>锥齿轮传动；<5>交错轴斜齿轮传动。

（2）根据齿轮的工作条件，可分为：<1>开式齿轮传动式齿轮传动，齿轮暴露在外，不能保证良好的润滑。

<2>半开式齿轮传动，齿轮浸入油池，有护罩，但不封闭。

<3>闭式齿轮传动，齿轮、轴和轴承等都装在封闭箱体内，润滑条件良好，灰沙不易进入，安装精确，轮传动有良好的工作条件，是应用最广泛的齿轮传动。

齿轮传动可按其轴线的相对位置分类。

齿轮传动按齿轮的外形可分为圆柱齿轮传动、锥齿轮传动、非圆齿轮传动、齿条传动和蜗杆传动。

按轮齿的齿廓曲线可分为渐开线齿轮传动、摆线齿轮传动和圆弧齿轮传动等。

齿轮传动的调研报告调研报告：齿轮传动一、引言齿轮传动是一种常见的机械传动方式，广泛应用于各种机械设备中。

本调研报告旨在对齿轮传动进行深入了解，包括其原理、类型、优缺点以及应用领域等方面的内容。

二、原理齿轮传动是利用齿轮之间的啮合来传递转矩和旋转速度的机械传动。

齿轮传动主要由两个或多个齿轮组成，其中一个齿轮作为主动轮，通过旋转驱动另一个齿轮作为从动轮。

当主动轮转动时，从动轮也随之转动，实现力的传递。

三、类型1. 平行轴齿轮传动：主动轮和从动轮的轴线平行，适用于平行轴设备的传动。

2. 锥齿轮传动：主动轮和从动轮的轴线相交，适用于非平行轴设备的传动。

3. 内齿轮传动：主动轮和从动轮的齿轮分别为内齿和外齿，适用于特殊场合的传动。

四、优缺点1. 优点：- 传递高转矩：齿轮传动能够承受较大的转矩，适用于需要传递大功率的场合。

- 精度高：齿轮传动的啮合精度高，能够实现稳定的传动比。

- 传动效率高：齿轮传动的传动效率通常在95%以上。

2. 缺点：- 噪音大：齿轮传动在运转过程中会产生噪音，特别是在高速运转时。

- 对润滑要求高：齿轮传动需要进行润滑，以减少摩擦和磨损。

- 传动比固定：齿轮传动的传动比由齿轮的齿数决定，无法随意调节。

五、应用领域齿轮传动广泛应用于各类机械设备中，例如：1. 汽车行业：齿轮传动用于汽车的变速器和驱动齿轮箱等部件。

2. 机床行业：齿轮传动用于机床的进给系统和主轴传动系统等。

3. 工程机械：齿轮传动用于挖掘机、装载机等大型设备的传动装置。

4. 发电设备：齿轮传动用于发电机组的发电机驱动、冷却风扇传动等。

六、结论齿轮传动作为一种常见的机械传动方式，具有传递高转矩、精度高、传动效率高等优点，广泛应用于各个行业的机械设备中。

然而，齿轮传动也存在噪音大、对润滑要求高、传动比固定等缺点。

因此，在实际应用中，需要综合考虑其优缺点，并根据具体要求进行选型和设计，以满足不同领域的传动需求。
