汽车动力性检测
汽车动力性检测

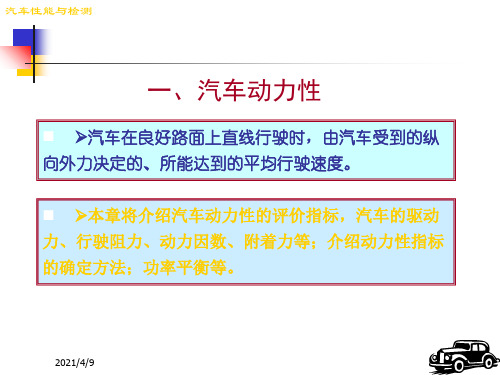

1.汽车动力性评价指标
汽车检测部门常用汽车的最高车速,加速时间以及最大爬坡度作为动力性评价指标;
1.1最高车速
汽车的最高车速是指在无风天气,在水平良好的路面混凝土或沥青上汽车能达到的最高
行驶车速;
1.2加速时间
汽车的加速时间表示汽车的加速能力,对平均行驶车速有很大影响,尤其是轿车,对加速
时间更为重视;汽车的加速能力常用两类加速时间来表示:原地起步加速时间和超车加速时
间;原地起步加速时间是指汽车由I挡或者II挡起步,并以最大的加强速度逐步换至最高档
后到某一预定的距离或车速所需的时间;超车加速时间指用最高档或次高档由某一较低车
速全力加速至某一高速所需的时间;
1.3最大爬坡度
最大爬坡度表示汽车的上坡能力;最大爬坡度是指汽车在满载或者某一载质量时汽车在
无风条件下,在良好路面上,以I挡行驶,能达到的最大坡度;
2.道路试验检测动力性
2.1试验条件
(1)
试验车辆的装载质量为厂定最大装载质量,装载物应均匀分布且固定牢靠,实验过程中
不得晃动和颠离;
(2)试验过程中,轮胎冷压力应符合该车技术条件的规定;
(3)
试验汽车使用的燃料、润滑油脂和制动液的牌号和规格,应符合该车技术条件或其试验
项目标准的规定;
(4)
试验应在无雨、无雾、相对湿度小于95%,气温0-40摄氏度,风速不大于3m/s的条件
下进行;
(5)试验设备,仪器需保证试验项目的精度要求;
(6)试验道路一般应用沥青或混凝土铺装的清洁、干燥、平坦的直线道路;
(7)
实验前应根据试验要求,对试验的车辆进行磨合,磨合规范按该车使用说明书的规定进
行;试验时,试验车辆必须进行预热处理,使发动机、传动系统及其他部分预热到规定的温度
状态;
2.2道路试验项目
2.2.1最高车速试验
试验在符合试验条件的道路上,选择中间200m作为测量路段,并用标杆做好标志,测量路
段两端为试验加速区间;根据试验汽车加速性能的优劣,选定充足的加速区间,使汽车在驶
入测量路段前能够达到最高的稳定车速;试验汽车在加速区间以最佳的加速状态形式,在到
达测量路段前保持变速器及分动器在汽车设计最高车速的相应挡位,节气门全开,使汽车以
最高的稳定车速通过测量路段;
试验各往返一次,测定汽车通过测量路段的时间,测量仪器多采用非接触式汽车速度仪,
直接得出汽车速度;
v-汽车最高车速,km/h
t-往返试验所测时间的算术平均值,s
2.2.2 加速性能试验
汽车的加速性能试验包括最高挡和次高挡加速性能试验以及起步连续换挡加速性能试验
两项;
在进行最高档和次高档加速性能试验时,首先选取合适长度的加速性能试验路段,在两端
各放置标杆作为几号;汽车在变速器预定挡位,以预定的车速作等速行驶,监视初速度,当车
速稳定后,驶入试验路段,迅速将加速踏板踩到底,使汽车加速行驶至该挡最大车速的80%以
上,对于轿车应达到100km/h以上;记录汽车的初速度和加速行驶的全过程;试验往返各进
行一次,往返急速试验的道路应重合;
2.2.3 爬陡坡性能试验
爬陡坡试验一般在专门设置的坡道上进行,坡道长度应大于汽车长度的2-3倍;车辆用最
低挡开始爬坡,其所能克服的最大爬坡度即为最大爬坡能力,用角度或纵向升高百分比表
示;
试验时的坡道坡度应接近于试验车的最大爬坡度;坡道长不小于25m,坡前应有8-10m的
平直路段;试验车停于平直路段上,起步后,将节气门全开进行爬坡;测量并记录汽车通过测
速路段的时间及发动机转速,爬坡过程中监视各仪表的工作情况;爬至坡顶后,停车检查各
部位有无异常现象发生,并做详细记录;
---试验时的实际坡度,°;
'
a
m
---汽车实际总质量,kg;
am---汽车厂定最大总质量,kg;
1i---最低档总转动比;
'i---实际总传动比
试验常用仪器:坡度仪、发动机转速表、秒表、钢圈尺50m等;
3.台架试验检测动力性
台架动力性试验主要是测定驱动力、传动系统机械效率、轮胎滚动阻力系数及汽车空气
阻力系数等参数,通常在转鼓试验台上进行;试验时,用转鼓的表面来模拟路面,通过加载装
置给转鼓轴施加负载以模拟汽车在实际实行中的阻力,再配以可调风速的供风系统提供汽
车迎面行驶风,就可模拟道路试验;
3.1试验原理
3.1.1转鼓试验台工作原理
试验汽车的驱动轮放在转鼓上,转鼓轴端装有液力或电力测功器;测功器产生一定的阻力
矩并调节转鼓的转速,由测力装置可测出施加于转鼓的转矩T:
式中:F----作用于测功器外壳长臂上的拉力;
L---测功器外壳长臂的长度;
为了固定汽车,应该有钢丝绳拉住试验汽车;从装载钢丝绳中的拉力表可读出汽车的挂钩
拉力dF;根据汽车驱动轮和转鼓的力矩平衡,可得出驱动轮上的驱动力矩tT为
测出在各个挡位、各种测速下节流阀dF与F值,即能得出表征汽车动力行的驱动力图;
故汽车的驱动力为
rFLRrFr
TFdtt)(
3.1.2底盘输出功率检测原理
车轮驱动滚筒,转子转动而汽车不动;转子转动使通过定子绕组的磁通量发生变化,定子
转子产生相互作用,且作用力矩相等,转子受阻,定子摆动,定子中电流增加,磁场增强,作用
力变大;
3.1.3检测结果分析
当被测车辆的检测结果低于标准值时,说明驱动输出功率不足;其原因主要有两个方
面:一是发动机技术状况不良,本身输出功率低;二是传动系的功率损失大;发动机的功率
可用无负载测功方法检查,传动系的功率损失可能在离合器、变速器分动器、中央制动器、
万向传动机构、主减速器、差速器和轮毂等处;如果是滑行距离不足,说明底盘技术状况不
良;汽车使用中,机械效率随着传动系技术状况的变化而变化;新车的机械效率并不是最高,
只有在传动系完全走合后,各部调整到最佳时,才使机械效率达到最大值,滑行距离最长;但
是,随着车辆的继续使用,磨损逐渐扩大、润滑条件变差,配合情况逐渐恶化,摩擦损失也逐
渐增加,因而机械效率也就逐渐降低;所以底盘测功能为评价底盘总的技术状况提供重要的
参考数据;
3.2试验装置
转鼓试验台一般由加载装置、测量装置、转鼓组件以及纵向约束等其他装置组成;为了在
市内能直接测量汽车的加速性能,汽车测功器还装有由电子调节器控制在和的装置;用不同
惯量的非论足来代替试验汽车的质量;
