使用测绘技术制作数字地图的步骤地图是人类历史上重要的发明之一，它不仅帮助人们认识和探索世界，更为我们的生活和工作提供了便利。

而如今，随着科技的快速发展，制作数字地图成为了可能。

本文将介绍使用测绘技术制作数字地图的步骤，为读者提供进一步了解和学习的机会。

首先，制作数字地图的第一步是获取原始地理数据。

这些数据可以在不同的来源中获得，例如航空遥感影像、卫星影像、测绘仪器等。

这些数据可以提供关于地表特征和地理空间的详细信息。

接下来，进行地理数据的预处理。

这一步骤包括数据清洗、提取和转换。

数据清洗意味着去除数据中的错误或异常值，确保数据的准确性和一致性。

数据提取则是从原始数据中提取感兴趣的特征，例如地形、道路、建筑物等。

最后，数据转换将地理数据以适合数字地图使用的格式进行转换，例如将影像数据转换为栅格格式或矢量格式。

然后，进行地理数据的整合和拼接。

这一步骤将不同来源和格式的地理数据整合到一起，形成完整的地理信息系统（GIS）。

整合的过程需要进行数据的融合和配准，以确保不同数据在空间上的一致性和准确性。

在地理数据整合完成后，接下来是进行地图制作。

这一步骤涉及到数据可视化和符号化。

数据可视化是将地理信息以可视化的方式呈现，使读者可以直观地理解地图中的地理现象和关系。

符号化则是为地理现象选择适当的图形符号，例如点、线、面等，并根据其属性进行颜色、大小、形状等的设置。

制作数字地图的过程中，还需要进行地图样式的设计。

地图样式是为了使地图更加美观和易读，同时也能够准确传达地理信息。

样式的选择要考虑到地图的目的和受众，例如选择适当的颜色主题、字体样式和比例尺等。

最后一步是地图的输出和分享。

数字地图可以以不同的形式进行输出，例如打印成纸质地图、制作电子地图文件或发布到在线地图平台。

在分享地图时，还可以选择添加标签、注释和说明，以便读者更好地理解地图内容。

综上所述，使用测绘技术制作数字地图需要经过获取原始地理数据、数据预处理、数据整合与拼接、地图制作、地图样式设计以及地图输出与分享等多个步骤。

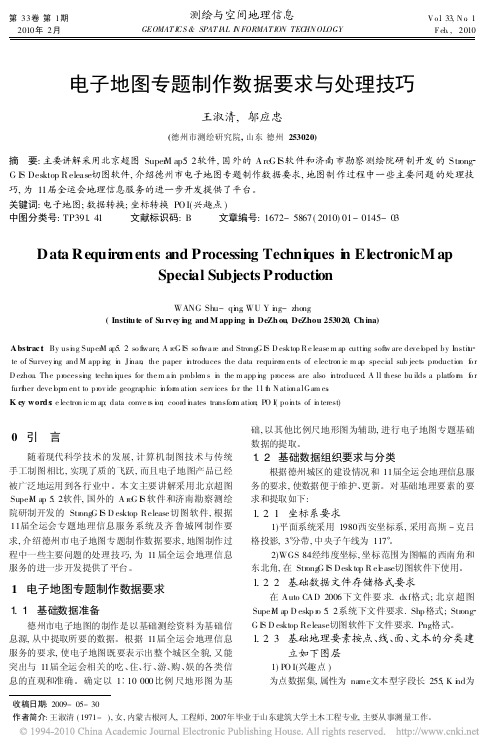

第33卷第1期2010年2月测绘与空间地理信息GEOMAT ICS &SPAT IAL I N FORMAT ION TEC HN OLOGYV o.l 33,N o .1F eb .,2010收稿日期:2009-05-30作者简介:王淑清(1971-),女,内蒙古根河人,工程师,2007年毕业于山东建筑大学土木工程专业,主要从事测量工作。

电子地图专题制作数据要求与处理技巧王淑清,邬应忠(德州市测绘研究院,山东德州253020)摘要:主要讲解采用北京超图Super M ap5.2软件,国外的A rc G I S 软件和济南市勘察测绘院研制开发的Str ongG I S Desktop R elease 切图软件,介绍德州市电子地图专题制作数据要求,地图制作过程中一些主要问题的处理技巧,为11届全运会地理信息服务的进一步开发提供了平台。

关键词:电子地图;数据转换;坐标转换PO I(兴趣点)中图分类号:TP391.41 文献标识码:B 文章编号:1672-5867(2010)01-0145-03Data Require m ents and Processing Techni ques i n ElectronicM apSpecial Subjects ProductionWANG Shu-qi ng ,WU Y i ng-zho ng(Institu te of Su rvey i ng and M app ing i n DeZh ou ,DeZhou 253020,Ch ina)Abstrac t :By usi ng Super M ap5.2so ft ware ,A rcG IS so ft wa re and StrongG IS D esktop R e lease m ap cutti ng soft w are deve l oped by Instit ute of Survey i ng and M app i ng i n Ji nan ,the paper i ntroduces the data require m ents of e lectron ic m ap special sub jects production f o r D ezhou .The processi ng techn i ques for the m a i n proble m s i n the m app i ng process are also i ntroduced .A ll these bu ilds a platfo r m f o r furt her deve l op m ent to prov ide geographic i nfor m ation serv ices f o r the 11t h N ationa lG am es .K ey word s :e lectron ic m ap ;data conve rs i on ;coord i nates transfor m ation ;PO I(po i nts of i n terest)0 引 言随着现代科学技术的发展,计算机制图技术与传统手工制图相比,实现了质的飞跃,而且电子地图产品已经被广泛地运用到各行业中。

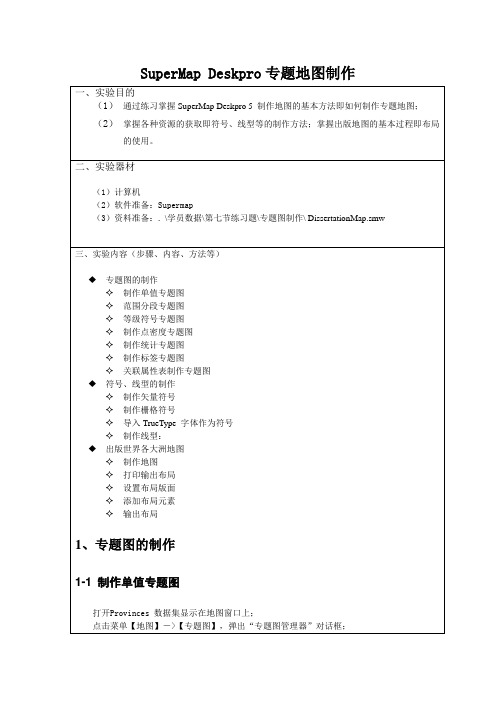

SuperMap Deskpro专题地图制作
选择“单值专题图”后，点击“下一步”按钮，进行单值专题图参数设置：字段表达式：NAME；
配色方案：选择第4 种方案；点击“添加所有值”按钮。

在弹出的“修改专题图值风格”的对话框中，勾选“线颜色”参数；点击“设置风格”按钮，为线渲染风格；
点击“点风格”按钮，在弹出的“选择符号”对话框中将符号大小设置为5；点击“确定”按钮；
点击“完成”按钮即可。

点击“统计图设置”按钮，弹出“统计图设置”对话框进行参数设置：统计图类型：三维柱状图；
点击“确定”按钮。

点击“完成”按钮即可完成统计图的制作。

点击“文本风格”按钮，弹出“文本风格”对话框，并进行参数的设置：字体名称：黑体；
对齐方式：中心点；
；
标签专题图部分参数设置：
点击“完成”按钮。

点击“符号编辑器”中的“新建符号”按钮；
使用框下排的多边形绘图工具，在右部编辑区绘制如图所示符号；（注意：分两部分来绘制，一部分填充绿色，一部分填充白色）
使用框下排的文本绘图工具，在右部编辑区绘制文本“N”；
在上图所示的对话框中点击工具栏中按钮，弹出如图对话框：
其他保持默认值。

点击“确定”按钮；。

《GIS 专题地图制作》教学设计一、教学目标1、让学生了解 GIS 专题地图的基本概念和类型。

2、使学生掌握 GIS 软件中专题地图制作的基本流程和方法。

3、培养学生运用 GIS 技术解决实际问题的能力，提高学生的空间思维和分析能力。

4、激发学生对 GIS 技术的兴趣，培养学生的创新意识和团队合作精神。

二、教学重难点1、教学重点（1）GIS 专题地图的类型和特点。

（2）数据准备、符号化设置、地图布局设计等专题地图制作的关键步骤。

2、教学难点（1）根据不同的专题内容选择合适的数据和符号化方法。

（2）地图布局的优化和美观设计。

三、教学方法1、讲授法：讲解 GIS 专题地图的基本概念、类型和制作流程。

2、演示法：通过演示 GIS 软件操作过程，让学生直观了解专题地图的制作方法。

3、实践法：安排学生进行实际操作，巩固所学知识和技能。

4、小组讨论法：组织学生分组讨论，共同解决问题，培养团队合作精神。

四、教学过程1、课程导入（约 10 分钟）通过展示一些常见的 GIS 专题地图，如人口分布地图、土地利用地图等，引导学生观察和思考这些地图所表达的信息和特点，激发学生的学习兴趣。

提问学生对这些地图的感受和想法，从而引出本节课的主题——GIS 专题地图制作。

2、知识讲解（约 30 分钟）（1）GIS 专题地图的概念和类型介绍 GIS 专题地图的定义，即着重表现一种或几种自然和社会经济现象的地图。

讲解常见的专题地图类型，如定性专题地图（如行政区划图）、定量专题地图（如人口密度图）和分级专题地图（如气温分级图）等，并分析它们的特点和应用场景。

（2）GIS 专题地图制作流程详细讲解 GIS 专题地图制作的一般流程，包括数据准备、数据处理、符号化设置、地图布局设计和输出等环节。

强调每个环节的重要性和注意事项。

3、软件演示（约 30 分钟）打开 GIS 软件（如 ArcGIS），以一个具体的案例（如某地区的土地利用专题地图制作）为例，进行现场演示。

数字地图制作的关键步骤与技巧数字地图制作是现代地理信息系统（GIS）中重要的一环。

随着技术的发展和数据的不断积累，数字地图制作已经成为人们研究地理空间信息、进行空间分析和决策制定的重要工具。

本文将介绍数字地图制作的关键步骤和一些技巧，希望能对读者有所帮助。

一、数据获取和准备数字地图制作的第一步是获取和准备数据。

数据的来源多种多样，可以是地理勘测、遥感影像、统计数据等。

在获取数据之后，需要对数据进行处理和准备，以符合数字地图制作的需求。

这包括数据格式的转换、数据的清理和筛选等。

此外，还需要对数据进行地理坐标的投影转换，以保证数据的空间一致性和准确性。

二、地图符号设计和制作数字地图制作的第二步是设计和制作地图符号。

地图符号是地图上用来表示地理对象和其他信息的图形和符号。

地图符号设计需要考虑到地理对象的特点和要素的表达方式，以及地图的整体美观性和可读性。

在设计地图符号时，可以参考现有的地图样式和规范，也可以根据实际需要自行设计。

制作地图符号可以使用专业的地图制作软件，如ArcGIS、QGIS等。

三、数据可视化和空间分析数字地图制作的第三步是数据可视化和空间分析。

通过引入可视化效果，可以更直观和清晰地表达地理信息。

数据可视化可以包括色彩、阴影、透明度等方面的设置，以突出地理对象的特点和空间关系。

空间分析是在地图上对地理对象进行统计和分析，以揭示地理现象和现象之间的空间关系。

在进行空间分析时，可以利用地图的属性表和空间分析工具，进行统计、聚类、缓冲区分析等操作。

四、地图输出和发布数字地图制作的最后一步是地图输出和发布。

地图输出是将制作好的地图输出为各种格式的文件或打印出来。

地图发布是将地图上传到网络或其他平台，供他人浏览和使用。

在进行地图输出时，可以选择合适的输出格式和分辨率、设置图例和比例尺等。

在进行地图发布时，可以考虑使用地图发布平台或地图应用程序，以增加地图的可交互性和可定制性。

五、小节与技巧5.1 数据源选择和整合在获取数据时，应选择可靠的数据源，并进行数据的整合和去重工作。

TEMS数据处理流程一、TEMS数据处理流程图二、原始数据的转换运行TEMS，如下图一选择Export Logfile：图一弹出如图二窗口，选择加入文件：图二之后会弹出如图三窗口，窗口中Format（转换出的数据格式）选Logfile, TEMS GSM/98；Input 窗口中选择原始数据，Output窗口中选择输出数据路径。

该窗口值得一提的是Setup选项：图三按下Setup选项会弹出如图四窗口，其中如果主被叫手机要分开打分出图的话Mobiles选项夹中两个下拉菜单均选择相同的MS（即如果MS1和MS2分别代表主叫、被叫手机，在Export Logfile 中分别要输出2个文件）。

图四做了以上选择后，一路确定即可完成原始数据的转换工作。

三、FICS打分的设置运行FICS软件后，会出现如下图五窗口：图五选择Process选项后，即会弹出如图六窗口，选择Tools：图六弹出如图七窗口后，选择Statistics GSM 900-1800/98工具，确定：图七出现如图八窗口，窗口左侧选择输入文件，窗口右侧为输出目录及文件名：图八选择输入文件后，按Select按键，会出现如图九窗口。

将RxLev/RxQual选为SUB values，其他选项按实际需要选择。

以下图十是当评分规则规定无覆盖为-94dBm时RXLEV的设置。

图九图十以上是所有设置，最后一路确定，将完成评分统计工作，生成一个EXCEL表格。

四、通过评分工具评出最终得分利用如图十一EXCEL表格（附件：城市(DT)评分工具等）只要将FICS到处来的EXCEL表格中的采样点数据添入对应淡红色单元格中可以得到最终评分结果：图十一五、GIMS的使用1、安装安装初期与其他软件无本质差异，只是在第一次运行时需要选择MAPINFO 的运行文件，原因是GIMS本质上是MAPINFO的一个插件。

2、参数选择●运行GIMS后，我们会发现运行了一个MAPINFO窗口，只是多了一个下拉菜单，如下图十二：图十二●首先选Import后，会出现下图十三中窗口：图十三说明：红圈十二中选择GSM Survey Data红圈十三中选择Setup file文件，然而第一次使用要自己创建这个配制文件，配制文件的设置在后面会详细说明。

课程设计目录一、课程设计目的 (2)二、课程设计任务 (2)三、技术设计方案 (2)四、设计过程和成果1.新建数据集 (3)2.配准 (4)3.地图投影的转换 (6)4.属性数据的建立与导入 (6)5.边境图层提取和缓冲区分析 (7)6.专题图的制作 (9)1）制作标签专题图 (11)2) 范围分段专题图 (11)3）等级符号专题图 (13)4）制作统计专题图 (14)5）布局 (16)五、输出成果 (16)六、课设总结及心得体会 (18)附录.......................................................- 21 -一、课程设计目的1.通过对GIS软件的操作，加深对GIS基本原理的理解和领会，能够熟练运用GIS软件进行空间数据的处理与分析；2.熟悉Supermap软件的各项功能键的操作；3.掌握GIS空间数据的获取和处理的基本方法；4.掌握空间数据库的管理与属性数据的编辑方法；5.掌握地理信息可视化的基本方法与专题图的制作；6.巩固和加深对Supermap软件的认识、理解及操作使用，并将实习的内容用实践来证明，增强在记得动手操作能力，提高自己的专业水平;通过课设使自己养成独立思考问题、分析问题和解决问题的能力，为以后的工作打下一个良好的基础。

二、课程设计任务1.根据课程设计任务书，制作一幅符合地理信息系统课程设计大纲、地理信息系统规范或相关测量规范的要求的可以清晰准确的表述出全国各省的人口总数的人口专题地图。

2.总体设计：明确制图目标，搜集专题图制作相关资料与数据，制定专题图技术路线与流程，要求技术路线完整，实施性强；3.详细设计：1）专题图制作所需数据的收集与整理，要求数据的现势性好，精度高；2)地理地图的制作，要求符合国家基本比例尺地形图的要求，内容完整、符合制图规范；3)专题属性信息的整理与编辑，要求信息丰富，现势性好，数据完整准确；4)专题地图的设计与制作，要求制图设计方案合理，颜色协调、符号分级明确；5)专题图的布局与整饰，要求布局合理，要素完善，配置协调。

GIS聚类制图与输出一、输入数据：1.打开GISMAP后，选择取消，进入如下状态2.加载矢量数据和其他：左键单击“+”键，浏览本地库文件，找到加载项相应（所要加载的数据）3.选取所需项。

可按住ctrl键，可选择多项，然后确定。

4.会出现如下状态，点击OK5.进入如下状态，数据导入完成。

二、调整地图和属性1.修改国界。

左击“未定国界”，由“暂未定国界”修改成“未定国界”。

2.修改国界线。

单击图中“-—”（线条），出现如下状态栏，3.选择线条类型。

如下4.出现如下状态：5.继续修改国界线粗细，选择相应数值。

6.例子：由0.4改成1.5。

7.修改地图颜色。

单击省界下的蓝色框，出现下面状态8.选择HOLLOW作为底色。

9.国界线和底色调整完成。

出现下面状态：二、修改属性表1.右击省界，出现选项条，在其中选择OPEN Attribute Table。

2.出现属性表，如下：3.删除属性表中shuxing栏。

左键shuxing栏，该栏变成蓝色，4.单击右键，出现如下状态，在出现的选项中选择delece。

5.出现下面界面，点击“是”。

6.出现下面界面，然后关闭界面。

7.右击省界，出现选项条，在其中选择OPEN Attribute Table。

8.出现下面界面，单击“”图标左侧的倒三角形：9出现下面界面，选择ADD FILED。

10.出现下面界面，英文状态下，输入shuxing。

11.对Type进行选择，12.选中TEXT,点击“OK”。

13.出现如下界面，关闭界面。

三．现实调整后的属性1.右击省界，选择最下面的Properties。

2.出现下面界面，单击Labels.3.调整字号，并在“”中打钩；选择合适字体。

4.单击应用或确认。

5.出现下面界面：四．聚类1.单击Editor,2.出现下面界面，单击star Editing3.出现如下界面：4.单击聚类好的省区，是一类的单击其中一个，按住shift，逐个选择一类聚类省区。

一.实验平台：ArcGIS9.1二.实验目的：学会制作专题地图的一般步骤，并且学会标注地图三要素、指北针。

加入经纬网。

最后输出地图。

三.实验要求：1.将全省市分三级显示，用不同颜色表示；图例中显示各市名称。

2.将全省各县按不同县显示不同颜色。

内容列表中显示各县名称（汉字），图例中显示各县名称，并分四列。

四.实验数据：Shape file的点，线，面数据。

五.实验操作步骤：1.加载数据。

2.修改各类图标。

把表示“各市政府所在地”和“各县政府所在地”的“点”符号改成大小适中“⊙”和“○”，将表示“铁路”的“线”符号改成铁路的表示符号。

3.打开面的的图层属性，将十四个地级市用不同的颜色表示。

并且输入每个市的名称。

4.打开View中的Layer View，出现Layer out的对话框。

5.在Layerout中将地图的构图由竖构图修改为横构图。

（先改构图模式可以省略在以后的步骤中加入图名，比例尺，指北针等要素。

）注意：当我们想加入图名，比例尺，指北针，文本框，图片等要素时，可以打开“Insert”，选择相应的要素即可。

对其进行属性操作时，只要双击其要素即可。

6.这样我们就可以在给定的构图模式中对要素进行编辑。

1）图名。

双击图名处，出现属性对话框。

在Text中输入“甘肃省市级行政规划图”，设置字体，大小，位置居中。

按确定即可。

2）图例。

双击图例处，出现图例的属性框。

A.Legend。

在Title处输入图例，打开Symbol，设置“图例”的字体和大小。

B.Items。

将图例两行显示，并且没有多余的内容。

C.Frame。

可以设置边框，底图等。

将以上内容设置完毕就按确定，即可看到设置的图例，有什么不合适在进行修改。

3）指北针。

打开属性框，选择好指北针，对其进行一些基本设置即可。

4）比例尺。

打开比例尺的属性框。

在Scale and Units中设置长度，单位等。

在Frame中设置底图，边框。

在Format 中设置风格、字体和大小等内容。

专题地图的制作（arcview⾃带数据）专题地图的制作⼀、实验⽬的专题地图制作是GIS的⼀项重要功能，也是GIS分析应⽤结果的输出表达⼯具和环境。
