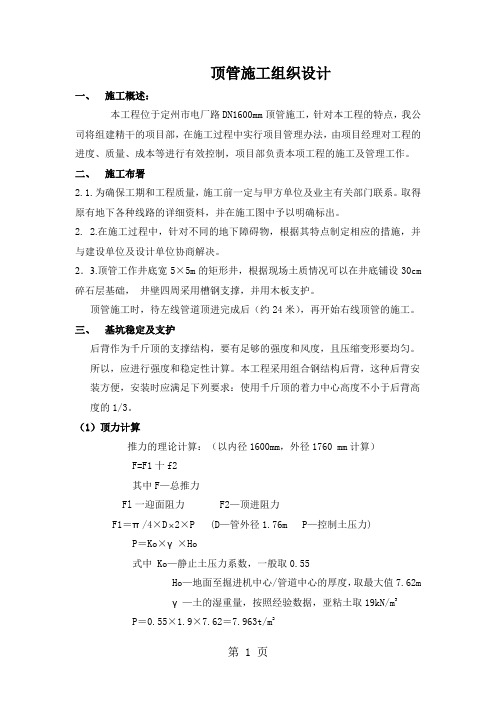

顶管施工组织设计一、施工概述：本工程位于定州市电厂路DN1600mm顶管施工，针对本工程的特点，我公司将组建精干的项目部，在施工过程中实行项目管理办法，由项目经理对工程的进度、质量、成本等进行有效控制，项目部负责本项工程的施工及管理工作。

二、施工布署2.1.为确保工期和工程质量，施工前一定与甲方单位及业主有关部门联系。

取得原有地下各种线路的详细资料，并在施工图中予以明确标出。

2. 2.在施工过程中，针对不同的地下障碍物，根据其特点制定相应的措施，并与建设单位及设计单位协商解决。

2．3.顶管工作井底宽5×5m的矩形井，根据现场土质情况可以在井底铺设30cm 碎石层基础，井壁四周采用槽钢支撑，并用木板支护。

顶管施工时，待左线管道顶进完成后（约24米），再开始右线顶管的施工。

三、基坑稳定及支护后背作为千斤顶的支撑结构，要有足够的强度和风度，且压缩变形要均匀。

所以，应进行强度和稳定性计算。

本工程采用组合钢结构后背，这种后背安装方便，安装时应满足下列要求：使用千斤顶的着力中心高度不小于后背高度的1/3。

（1）顶力计算推力的理论计算：（以内径1600mm，外径1760 mm计算）F=F1十f2其中F—总推力Fl一迎面阻力 F2—顶进阻力F1＝π/4×D 2×P (D—管外径1.76m P—控制土压力)P＝Ko×γ×Ho式中 Ko—静止土压力系数，一般取0.55Ho—地面至掘进机中心/管道中心的厚度，取最大值7.62mγ—土的湿重量，按照经验数据，亚粘土取19kN/m3 P＝0.55×1.9×7.62＝7.963t/m2F1=3.14/4×1.76×2×7.963＝20.003tF2＝πD×f×L式中f一管外表面平均（根据顶进距离平均淤泥土）综合摩阻力，取0.8t/m2D—管外径1.76mL—顶距，取最大值60mF2＝3.14×1.76×0.8×60＝287.2t。

顶管工程施工组织设计一、工程概述顶管工程是一种非开挖式的地下管道施工方法，具有不开挖地面、不影响交通和周围环境、施工速度快等优点。

本工程为某城市供水管道顶管工程，顶管直径DN1000mm，顶管长度为500米，顶管材质为PE管。

工程区域地形平坦，地下水位较低，土质为粉土和砂土。

二、施工准备1. 施工前应进行现场调查，了解地下管线、电缆等设施的分布情况，避免施工过程中损坏原有管线。

2. 根据设计图纸和现场实际情况，制定详细的施工方案和施工进度计划。

3. 准备施工所需的原材料、设备、工具等，确保施工顺利进行。

4. 对施工人员进行技术培训和安全教育，确保施工过程中人员安全。

5. 办理施工许可等相关手续，确保施工合法合规。

三、施工方法及工艺1. 顶管设备安装：根据顶管直径和长度，选择合适的顶管设备，包括顶管机、后援系统等。

将设备安装到位，并进行调试，确保设备正常运行。

2. 制作顶管：根据设计图纸，制作符合要求的PE管，并进行焊接，确保管道的完整性和密封性。

3. 顶管施工：将制作好的管道通过顶管设备进行顶进，同时控制好顶管的方向和坡度。

在顶管过程中，要注意土体的稳定性，防止地面沉降。

4. 管道连接：顶管完成后，对管道进行连接，连接方式采用热熔焊接，确保连接处的密封性和强度。

5. 管道试压：管道连接完成后，进行试压，检查管道系统的密封性和强度，确保管道能正常使用。

6. 施工缝处理：顶管施工过程中，可能会产生施工缝，对施工缝进行处理，确保缝口的密封性和强度。

四、施工组织和管理1. 成立施工现场指挥部，负责施工现场的统一指挥和协调。

2. 明确各施工人员的职责和任务，确保施工过程有序进行。

3. 制定施工安全措施，确保施工现场的安全。

4. 制定施工质量控制措施，确保施工质量符合要求。

5. 定期召开施工进度会议，及时解决施工过程中出现的问题。

五、质量保证措施1. 严格按照设计图纸和施工规范进行施工，确保施工质量。

2. 对施工人员进行技术培训，提高施工技能。

国道324潮南新庆至洋汾陈路段路面大修工程顶管施工专项方案编制单位：广东长宏公路工程有限公司编制日期：二零一三年十月目录1、工程概况----------------------------------------------22、顶管方法----------------------------------------------33、顶管施工工作流程--------------------------------------34、顶管施工方案------------------------------------------45、顶管施工质量保证措施----------------------------------106、施工安全措施------------------------------------------11一、工程概况国道324潮南新庆至洋汾陈路段路面大修工程，总长度约6600m,道路宽度为30~42m。

本工程为现状道路改造，道路车行道加铺沥青，桩号为K566+945-K569+140路段现状有DN1500-DN1650进厂污水干管，桩号为K569+140处峡山大桥北侧、恩波河西侧现状有一座污水提升泵站，道路两侧人行道下现状有给水、架空电力线、通信等市政管线。

本次设计是在结合规划以及周边道路管线系统的情况下，解决工程范围内道路及周边地块的污水排放而进行进站污水干管设计，考虑到道路周边地块的污水，以及转输上游片区污水。

工程范围内污水管道主要收集本项目道路周边地块的污水，排入污水提升泵站中，经提升后在排入下游现状DN1500-DN1650进厂污水干管中。

桩号为K569+140-K573+545段，污水管道为新建，布置于道路北侧距道路中心线6.0m处，其管径为DN1500，污水接入桩号为K569+140处峡山大桥北侧、恩波河西侧现状有一座污水提升泵站中，经提升后在排入道路桩号为K569+140后现状DN1500-DN1650进厂污水干管中。

顶管工程施工组织设计编制日期：年月日编制单位：名目第一卷顶管工程施工组织设计第一章工程概况×××路位于×××。

道路红线宽度为100米，为机非分流的都市快速路。

污水管位于道路中心线南侧米，管径为φ，平均埋深为～.0米。

顶管工程分二段，第一段从井开始，穿越×××向东，在井处向南折进泵站至泵站进水闸门井，长度约632米；第二段从井开始至井结束，要紧是穿越×××，长度为120米。

顶管工程工作量：752米管道顶进〔φ〕、只顶管沉井、只顶管工作坑。

第二章沉井施工沉井施工程序：基坑测量放样→基坑开挖→刃足垫层施工→立井筒内模和支架→钢筋绑扎→立外模和支架→浇捣混凝土→养护及拆模→封砌预留孔→井点安装及落水→凿除垫层、挖土下沉→沉落瞧瞧→展设碎石及混凝土垫层→绑扎底板钢筋、浇捣底板混凝土→混凝土养护→素土回填。

第一节基坑测量放样依据沉井设计图纸和工程地质报告所揭示的地质情况，沉井基坑开挖深度取米，沉井刃足外侧面至基坑边的工作距离取2米，基坑边坡采纳。

整平场地后，依据沉井的中心座标定出沉井中心桩、纵横轴线操纵桩及基坑开挖边线。

施工放样结束后，须经监理工程师复核正确无误前方可开工。

工作井、接收井基坑布置示意见附图。

第二节基坑开挖经监理工程师认可的基坑开挖边线确定后，即可进行挖土工序的施工。

挖土采纳1米的单斗挖掘机，并与人工配合操作。

基坑底面的浮泥应往除干净并维持平坦和枯燥，在底部四面设置排水沟与集水井相通，集水井内聚拢的雨水及地下水及时用水泵抽除，防止积水而碍事刃足垫层的施工。

第三节刃足垫层施工刃足垫层采纳砂垫层和混凝土垫层共同受力。

砂垫层厚度确实定砂垫层厚度Ｈ可采纳如下计算公式计算：Ｎ／Ｂ＋γ砂Ｈ≤［σ］依据计算结果，不管是工作井依旧接收井，砂垫层厚度Ｈ均为〔厘米〕。

砂垫层采纳加水分层夯实的方法施工，夯实工具为平板式振捣器。
