磁珠在开关电源上的主要作用第一篇：磁珠在开关电源上的主要作用磁珠在开关电源上的主要作用铁氧体电磁干扰抑制元件铁氧体是一种立方晶格结构的亚铁磁性材料。
它的制造工艺和机械性能与陶瓷相似，颜色为灰黑色。
电磁干扰滤波器中经常使用的一类磁芯就是铁氧体材料，许多厂商都提供专门用于电磁干扰抑制的铁氧体材料。
这种材料的特点是高频损耗非常大。
对于抑制电磁干扰用的铁氧体，最重要的性能参数为磁导率μ和饱和磁通密度Bs。
磁导率μ可以表示为复数，实数部分构成电感，虚数部分代表损耗，随着频率的增加而增加。
因此，它的等效电路为由电感L和电阻R组成的串联电路，L和R都是频率的函数。
当导线穿过这种铁氧体磁芯时，所构成的电感阻抗在形式上是随着频率的升高而增加，但是在不同频率时其机理是完全不同的。
在低频段，阻抗由电感的感抗构成，低频时R很小，磁芯的磁导率较高，因此电感量较大，L起主要作用，电磁干扰被反射而受到抑制；并且这时磁芯的损耗较小，整个器件是一个低损耗、高Q特性的电感，这种电感容易造成谐振因此在低频段，有时可能出现使用铁氧体磁珠后干扰增强的现象。
在高频段，阻抗由电阻成分构成，随着频率升高，磁芯的磁导率降低，导致电感的电感量减小，感抗成分减小。
但是，这时磁芯的损耗增加，电阻成分增加，导致总的阻抗增加，当高频信号通过铁氧体时，电磁干扰被吸收并转换成热能的形式耗散掉。
铁氧体抑制元件广泛应用于印制电路板、电源线和数据线上。
如在印制板的电源线入口端加上铁氧体抑制元件，就可以滤除高频干扰。
铁氧体磁环或磁珠专用于抑制信号线、电源线上的高频干扰和尖峰干扰，它也具有吸收静电放电脉冲干扰的能力。
磁珠的原理和特性当电流流过其中心孔中的导线时，便会是磁珠内部产生循环流动的磁道。
用于EMI控制的铁氧体配制时，应当可以把大部分磁通作为材料中的热散掉。
这个现象可以由一个电感器和一个电阻器的串联组合来模拟。
如图2所示两个元件的数值大小与磁珠的长度成正比，而且磁珠的长度对抑制效果有明显影响，磁珠长度越长抑制效果越好。
电磁兼容解决方案电磁兼容（Electromagnetic Compatibility，简称EMC）是指各种电子设备在相互连接和共存的情况下，能够在无干扰和无辐射的条件下正常工作的能力。
在现代社会中，电子设备的广泛应用使得电磁兼容问题日益突出。
为了解决这一问题，人们提出了各种电磁兼容解决方案。
本文将从五个方面详细介绍这些解决方案。
一、电磁屏蔽技术1.1 金属屏蔽：利用金属材料对电磁波进行屏蔽，如使用金属外壳、金属屏蔽罩等。
1.2 电磁屏蔽涂料：在电子设备表面涂覆电磁屏蔽涂料，以提高设备的屏蔽性能。
1.3 电磁隔离设计：通过合理的电路布局和屏蔽结构设计，减少电磁辐射和电磁感应。
二、电磁干扰抑制技术2.1 滤波器设计：在电子设备的电源线路、信号线路等关键位置添加滤波器，以阻止电磁干扰信号的传播。
2.2 接地设计：合理的接地设计能够有效地抑制电磁干扰，如采用单点接地、分层接地等方法。
2.3 电磁屏蔽设计：在电子设备内部采用屏蔽隔离措施，减少电磁干扰的传播。
三、电磁辐射控制技术3.1 电磁辐射测试：通过对电子设备进行电磁辐射测试，了解辐射源和辐射路径，从而采取相应的控制措施。
3.2 电磁辐射限制：根据不同的电子设备，制定相应的辐射限制标准，确保设备的辐射水平在合理范围内。
3.3 电磁辐射抑制：采用电磁屏蔽、滤波器等措施，减少电磁辐射的产生和传播。
四、电磁感应抑制技术4.1 电磁感应测试：通过对电子设备进行电磁感应测试，了解感应源和感应路径，从而采取相应的控制措施。
4.2 电磁感应限制：根据不同的电子设备，制定相应的感应限制标准，确保设备的感应水平在合理范围内。
4.3 电磁感应抑制：采用电磁屏蔽、隔离设计等措施，减少电磁感应的产生和传播。
五、电磁兼容测试技术5.1 电磁兼容测试方法：制定合理的测试方法，对电子设备进行电磁兼容测试，评估设备的兼容性能。
5.2 电磁兼容测试标准：根据不同的应用领域和设备类型，制定相应的兼容性测试标准，确保设备的兼容性能达到要求。

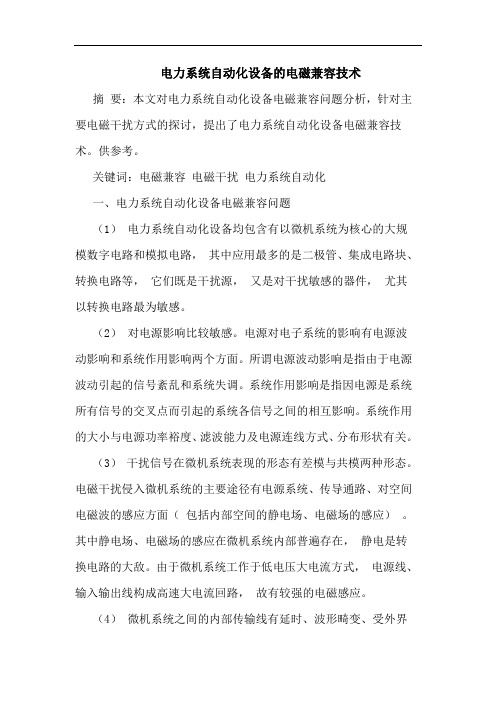

电力系统自动化设备的电磁兼容技术摘要：本文对电力系统自动化设备电磁兼容问题分析，针对主要电磁干扰方式的探讨，提出了电力系统自动化设备电磁兼容技术。
供参考。
关键词：电磁兼容电磁干扰电力系统自动化一、电力系统自动化设备电磁兼容问题（1）电力系统自动化设备均包含有以微机系统为核心的大规模数字电路和模拟电路，其中应用最多的是二极管、集成电路块、转换电路等，它们既是干扰源，又是对干扰敏感的器件，尤其以转换电路最为敏感。
（2）对电源影响比较敏感。
电源对电子系统的影响有电源波动影响和系统作用影响两个方面。
所谓电源波动影响是指由于电源波动引起的信号紊乱和系统失调。
系统作用影响是指因电源是系统所有信号的交叉点而引起的系统各信号之间的相互影响。
系统作用的大小与电源功率裕度、滤波能力及电源连线方式、分布形状有关。
（3）干扰信号在微机系统表现的形态有差模与共模两种形态。
电磁干扰侵入微机系统的主要途径有电源系统、传导通路、对空间电磁波的感应方面（包括内部空间的静电场、电磁场的感应）。
其中静电场、电磁场的感应在微机系统内部普遍存在，静电是转换电路的大敌。
由于微机系统工作于低电压大电流方式，电源线、输入输出线构成高速大电流回路，故有较强的电磁感应。
（4）微机系统之间的内部传输线有延时、波形畸变、受外界干扰等方面问题。
脉冲干扰是研究的重点，因为微机系统是以识别二进制码为前题的，其组成以数字电路为主，数字电路传送的是脉冲信号，同时也易对脉冲干扰敏感。
以开关模式工作的开关及开关电源变化频率高达几十万ab，容易在内外产生脉冲干扰。
二、主要电磁干扰方式1 谐波对一次设备的干扰谐波对一次设备的影响和危害主要表现在以下几个方面：增加设备的损耗，提高温升，降低设备的出力和寿命；增加绝缘中的介质损耗和局部放电量，加速绝缘老化；增加电机的振动和噪音。
谐波源送入系统的谐波有功功率是它由电网吸收的基波有功功率的一部分转化而成的。
这些外送的有功功率对电力系统及其设备都是有害无益的。
电源模块电磁兼容设计报告引言电磁兼容（Electromagnetic Compatibility, EMC）是指电子设备在电磁环境中能够正常工作，而不对其它设备和系统产生电磁干扰的能力。
电源模块作为电子设备的核心部件之一，其电磁兼容设计尤为重要。
本报告旨在对电源模块电磁兼容设计进行分析和总结，以提供设计指导和提高产品的电磁兼容性能。
电源模块电磁兼容问题在电源模块的设计和使用过程中，存在着一些电磁兼容问题。
主要包括以下几个方面：1. 辐射干扰：电源模块中的高频开关元件和电感等部件会导致高频噪声干扰，并通过电磁辐射的方式传播出去，对周围的设备和系统产生干扰。
2. 传导干扰：由于电源模块中的大电流和高频信号传输，会通过电源线、地线等导体对周围的设备和系统进行传导干扰。
3. 敏感性：电源模块中的电路对周围环境中的电磁场的反应，可能会导致电源模块自身的故障或降低其工作效率。
设计原则和方法为了解决上述问题，电源模块的电磁兼容设计需要遵循以下原则和方法：1. 屏蔽设计：通过在电源模块内部添加金属屏蔽罩和屏蔽壳体，限制高频信号的辐射和传导，减少对周围设备的干扰。
同时，注意接地方式的选择，确保良好的接地导通。
2. 滤波器设计：在电源模块的输入和输出端口处添加滤波器，用于滤除高频噪声，降低传导干扰和辐射干扰。
滤波器的设计需要根据电源模块的特性和需求进行，包括频率范围、滤波器类型和电容电感参数等。
3. 降噪设计：合理选择和布局电源模块中的元件和线路，减少噪声的产生和传输。
可以使用绕组间隔、降噪材料等手段降低噪声。
4. 地线设计：地线是电源模块电磁兼容设计中非常重要的因素。
必须确保地线的良好质量和导通，避免地回耦合和共模电压的产生。
在设计中应遵循短而宽的原则，合理布局，减少地线电阻。
5. 根据标准进行测试和验证：根据相关的电磁兼容标准，对电源模块进行EMC测试和验证，以确保其符合要求。
设计实践和效果在某电源模块的设计中，我们采取了上述的原则和方法，并进行了相关实验和测试，以验证设计效果。
电磁兼容原理电磁兼容是指不同电子设备之间能够协调共存，不互相干扰，并能在同一电磁环境中正常工作的能力。
在现代电子技术高度发达的时代，电磁兼容成为了一个重要的问题。
本文将介绍电磁兼容的原理以及如何通过适当的设计来提高设备的电磁兼容性。
一、电磁兼容的原理1. 电磁耦合电子设备之间的互相干扰主要是通过电磁耦合传递的。
电磁耦合可以分为导线耦合和空间耦合两种形式。
导线耦合是指电磁干扰通过导线传递，例如电源线、信号线、地线等。
当一个设备产生电磁辐射时，通过导线就会传递到其他设备，造成干扰。
空间耦合是指电磁波通过空气传播，直接干扰其他设备。
这种干扰主要通过电磁波的辐射或者敏感部件的接收来实现。
2. 电磁辐射任何电子设备在工作时都会产生电磁辐射。
这些电磁波会以一定的频率振荡并传播到空气中。
不同频率的电磁波对其他设备的干扰程度也不同。
电磁辐射可以通过适当的设计进行控制。
例如，在电路板布局上可以采用良好的地线规划、信号和电源线的分离等方法来减少辐射。
3. 电磁感应电子设备在接收到其他设备的电磁波时也会产生干扰。
这是因为电磁波产生的电场和磁场可以感应到设备中的导线、元器件等。
对于感应干扰，可以采取屏蔽、过滤等措施来减少干扰。
例如，在信号线上可以添加屏蔽层，以减少外部电磁波对信号线的感应。
二、提高电磁兼容性的设计原则1. 地线设计良好的地线设计是提高电磁兼容性的重要手段。
地线应该具有低的阻抗，以便将电磁干扰引流至地。
同时，地线应该规划合理，避免形成地线回路，增加传导噪声的可能性。
2. 信号和电源线分离在电路板布局设计中，将信号和电源线分离是减少电磁耦合的有效方法。
信号线和电源线在布线时应尽量保持距离，并采用交错敷铜等技术来减少彼此之间的相互影响。
3. 屏蔽和过滤对于敏感的信号线或电路，可以采用屏蔽或过滤器来减少外部电磁波的干扰。
屏蔽层可以采用金属材料制作，对电磁波进行屏蔽。
过滤器则可以针对特定频率的干扰进行滤波，以保证信号的准确传输。
第1篇随着汽车工业的快速发展，汽车电子设备日益增多，电磁兼容性（EMC）问题逐渐成为汽车行业关注的焦点。
电磁兼容性是指电子设备在正常工作状态下，不会对其他电子设备产生干扰，同时也能抵抗外部干扰的能力。
良好的电磁兼容性是保证汽车安全、可靠运行的关键。
本文将针对汽车电磁兼容问题，探讨相应的解决方案。
一、汽车电磁兼容性概述1. 电磁干扰（EMI）与电磁敏感性（EMS）电磁干扰（EMI）是指电子设备在工作过程中产生的电磁能量对其他设备或系统产生干扰的现象。
电磁敏感性（EMS）是指电子设备对电磁干扰的抵抗能力。
汽车电磁兼容性主要涉及EMI和EMS两个方面。
2. 汽车电磁兼容性标准为了规范汽车电磁兼容性，国内外制定了相应的标准，如GB 18655、GB/T 15089、ISO 11452等。
这些标准对汽车电子设备的EMI和EMS提出了具体的要求。
二、汽车电磁兼容性问题分析1. 电子设备增多导致的EMI随着汽车电子设备的增多，如车载娱乐系统、导航系统、车身电子控制单元等，EMI问题日益突出。
这些设备产生的电磁能量在汽车内部形成复杂的电磁场，对其他电子设备产生干扰。
2. 外部电磁干扰对汽车电子设备的影响汽车在行驶过程中，会接触到各种电磁环境，如无线电波、静电场等。
这些外部电磁干扰可能导致汽车电子设备工作异常，甚至损坏。
3. 汽车电子设备之间的相互干扰汽车内部电子设备众多，它们之间存在着复杂的信号传输和交互。
若电磁兼容性设计不当，可能导致设备之间相互干扰，影响汽车的整体性能。
三、汽车电磁兼容解决方案1. 设计阶段（1）合理布局：在汽车设计阶段，应充分考虑电子设备的布局，尽量缩短信号线长度，降低电磁干扰。
（2）隔离设计：对于易产生EMI的电子设备，应采用隔离措施，如光隔离、磁隔离等。
（3）滤波设计：在电子设备输入、输出端加装滤波器，减少EMI的产生。
（4）接地设计：合理设计接地系统，降低电磁干扰。
2. 电磁屏蔽（1）屏蔽材料：采用屏蔽性能好的材料，如金属板、金属网等。
开关电源的电磁干扰及其滤波措施1引言开关电源与线性稳压电源相比，具有功耗小、效率高、体积小、重量轻、稳压范围宽等特点，广泛用于计算机及外围设备、通信、自动控制、家用电器等领域。
但开关电源的突出缺点是产生较强的电磁干扰(EMI)。
EMI信号既占有很宽的频率范围，又有一定的幅度，经传导和辐射会污染电磁环境，对通信设备和电子仪器造成干扰。
如果处理不当，开关电源本身就会变成一个干扰源。
随着电子产品的电磁兼容性(EMC)日益受到重视，抑制开关电源的EMI，提高电子产品的质量，使之符合有关EMC标准或规范，已成为电子产品设计者越来越关注的问题。
2开关电源产生EMI的原理开关电源产生EMI的因素较多，其中由基本整流器产生的电流高次谐波干扰和变压器型功率转换电路产生的尖峰电压干扰是主要因素。
它们所以产生于电源装置的内部，是由于开关电源中的二级管和晶体管在工作过程中产生的跃变电压和电流，通过高频变压器、储能电感线圈和导线以及系统结构、元件布局等而造成的。
基本整流器的整流过程是产生EMI最常见的原因。
这是因为正弦波通过整流器后不再是单一频率的电流，而是变成单向脉动电源，此电流波形分解为一直流分量和一系列频率不同的交流分量之和。
实验结果表明，较高的谐波(特别是高次谐波)会沿着输电线路产生传导干扰和辐射干扰，一方面使接在其前端电源线上的电流波形发生畸变，另一方面通过电源线产生射频干扰，使接收机等产生噪声。
变压器型功率转换电路是实现变压、变频以及完成输出电压调整的部件，是开关稳压电源的核心，主要由开关管和高频变压器组成。
它产生的尖峰电压是一种有较大辐度的窄脉冲，其频带较宽且谐波比较丰富。
产生这种脉冲干扰的主要原因是：(1) 开关功率晶体管感性负载是高频变压器或储能电感。
在开关管导通的瞬间，变压器初级出现很大的电流，它在开关管过激励较大时，将造成尖峰噪声。
这个尖峰噪声实际上是尖脉冲，轻者造成干扰，重者有可能击穿开关管。
(2) 由高频变压器产生的干扰。
通信开关电源的电磁兼容性作者：张晓光, 刘艳, 艾澜, 丁衡宇来源：《现代电子技术》2011年第20期摘要：为了抑制通信开关电源受到的电磁干扰，解决其电磁兼容性问题，从开关电源的电磁干扰，电磁兼容性等的特点出发，详细分析共模/差模干扰，传导干扰和辐射干扰，并根据相应的干扰问题，提出了开关电源内部PCB布线、元器件分布要求，EMI滤波电路，典型的共模/差模干扰滤波器及其改进方法。
同时从电路设计，仪器设备等方面进行改进，进而达到开关电源的工作性能最优化。
关键词：通信；开关电源；电磁干扰；电磁兼容性中图分类号：TN919-34 文献标识码：A文章编号：1004-373X(2011)20-0187-03Electromagnetic Compatibility of Communication Switching Power SupplyZHANG Xiao-guang, LIU Yan, AI Lan, DING Heng-yu(College of Computer and Information Technology, Yichang 443002, China)Abstract： In order to inhibit the EMI from which communication switching power supply may suffer, and solve the problem of EMC, the common-mode/differential-mode interference, conducted interference and radiation interference are analyzed according to the characteristics of EMI and EMC. In allusion to the problems of corresponding interference, the switch power internal PCB wiring requirements, components distribution requirements, EMI filtering circuit, the typical common-mode/differential-mode interference filters and their improved methods are put forward. The circuit design was optimized and some equipments were improved. The optimization of switch power performance was reached.Keywords： communication; switching power supply; EMI; EMC0 引言现代通信，电子、电气设备的正常工作都离不开电源。
电气工程中的电磁兼容性分析与解决方案研究摘要：本文研究了电气工程中的电磁兼容性分析与解决方案。
电磁兼容性是确保电子设备在电磁环境中正常工作并与其他设备无干扰的重要问题。
首先，我们介绍了电磁兼容性的基本概念和原理，并讨论了其在电气工程中的应用。
然后，我们探讨了电磁干扰的来源和传播机制，以及分析方法和工具。
接下来，我们提出了一些解决电磁兼容性问题的常见方法，包括屏蔽技术、滤波器设计和地线布局优化。
最后，我们总结了当前研究的挑战和未来的发展方向。
本文的研究对于电气工程领域中电磁兼容性问题的理解和解决具有重要意义。
关键词：电磁兼容性、电磁干扰、屏蔽技术、滤波器设计、地线布局引言：电磁兼容性是电气工程中的关键问题，它涉及到确保电子设备在电磁环境中正常运行且不受其他设备干扰的能力。
在今天高度互联的世界中，电磁干扰问题日益突出，给设备的稳定性和性能带来挑战。
本文旨在研究电磁兼容性分析与解决方案，并介绍了其基本概念、干扰源、分析方法和常见解决方法。
我们还探讨了屏蔽技术、滤波器设计和地线布局等关键策略。
通过深入理解和解决电磁兼容性问题，我们可以为电气工程领域提供更可靠和稳定的解决方案，推动技术的进步和创新。
一电磁兼容性概述：理解与应用电磁兼容性是电气工程中一个关键且不可忽视的问题，它确保了电子设备在电磁环境中的正常运行，同时避免了对其他设备的干扰。
在如今高度互联的社会中，电磁干扰的问题变得日益突出，因此，对电磁兼容性的深入理解和应用变得尤为重要。
1 电磁兼容性的理解是基础。
它涉及了电磁辐射、传导和耦合等现象的分析与解决。
了解电磁辐射的产生机制以及电磁波的传播特性对于识别潜在干扰源和采取相应措施至关重要。
此外，电磁传导是指电磁波通过物质传递的过程，了解它的传播机制可以帮助我们理解干扰如何传递到其他设备中。
耦合则是指电磁能量在设备之间相互作用的现象，因此了解耦合机制可以帮助我们预测和减少干扰。
2 电磁兼容性的应用广泛存在于各个领域的电气工程中。
电子基础
简述电磁兼容技术及其在幵关电源中的应用
作者/张寅生，深圳创维-RGB 电子有限公司
文章摘要：21世纪随着科学技术的不断发展，尤其是通信行业的发展，给人们生活提供便利的同时，电磁环境也变得越来越复杂。
而且电 磁污染跟水污染还有空气污染一样，正在引起人们的关注。
如何合理的利用电磁资源，净化电磁环境，是人类在未来可持续发展的社会必 须面对跟研究的问题。
关键词：电磁兼容技术；开关电源；应用
引巨
在现代社会电子设备发展的过程中，电子功能不断的丰 富，电子设备所具备的应用领域越来越广，这样一来，电磁 环境的复杂性就变得非常强，而且随着不可靠因素的增多。
频谱资源是相对有限的，随着对频谱资源的需求上升，频谱 利用逐渐的向高频段发展，不过，频道拥挤的现象依然比较 严重，这促使电磁干扰发展的越来越严重，为了保证电子设 备的正常工作，就必须要应用电磁兼容技术。
1. 电磁干扰的产生与传输
电磁干扰传输有两种方式：一种是传导传输方式，另一 种则是辐射传输方式。
传导传输是在干扰源和敏感设备之间 有完整的电路连接，干扰信号沿着连接电路传递到接收器而 发生电磁干扰现象。
辐射传输是干扰信号通过介质以电磁波 的形式向外传播的干扰形式。
常见的辐射耦合有三种：
(1) 一个天线发射的电磁波被另一个天线意外地接收， 称为天线对天线的耦合；
(2)
空间电磁场经导线感应而耦合，称为场对线的耦么
.
(3) 两根平等导线之间的高频信号相互感应而形成的 耦合，称为线对线的感应耦合。
2. 电磁兼容技术概述
电磁兼容，说的是在同_个电磁环境中，电子、电气 以及组成的系统功能不受干扰共同的发挥作用，也就是说， 在系统中，所有的电磁设备都可以正常的工作，不会受到 自身内部或者其他电子设备的电磁干扰。
在电磁兼容主要 包含两个方面的内容：第一，无论是电子设备还是系统， 电磁兼容的功能都是必须要具备的；第二，电子设备或系 统产生电磁干扰时，都在标准以内。
在电磁环境中，电子 设备、系统都具备设计的功能，通过电磁兼容性，设备和 系统都能将设计的功能充分的发挥出来，而且当设备或系 统本身产生电磁干扰时，不会影响到系统或者其他的设备。
随着电子技术、无线电技术的发展，电磁兼容技术应运而 生，在电磁兼容技术不断完善的过程中，其应用的范围也 不断地拓宽。
从本质上来看，电磁兼容就是抗干扰。
所谓
电磁干扰，是指特定的干扰源发出的干扰电磁能量，经过 耦合途径，对设备的正常工作产生影响。
在电磁干扰的种 类中，主要的为自然干扰，比如大气、雷电等自然现象引 发的干扰，此外，还有人为干扰。
这些电磁干扰都会对设 备产生比较严重的影响，为了抑制这种影响，就应用了电 磁兼容技术。
3.开关电源中电磁干扰的形成
■ 3.1印制电路中的电磁噪声
在开关电源中，印制电路起着支撑性的基础作用，当 电气件与其相连时，通过电路板来实现，在对印制电路进 行电磁干扰源控制时，电路板在重要的控制基础。
在印制 电路中，线路布置随意性比较大，在进行产品设计时，对 电磁兼容性能的考虑比较少，因此，在印制电路工作的过 程中，元件就会受到信号的辐射，产生内部干扰。
所以电 路板设计是印制电路中的重点，当设计只考虑美观、均匀， 忽视电磁兼容时，电磁干扰现象就会比较严重，进而影响
到印制电路的正常工作。
■ 3.2晶体管电磁干扰
近年来，随着现代化社会的发展。
开关电源也不断得
到了优化，在设计时，变压器的体积与开关电源优化之间 要相适应当功率晶体管开关的频率得到了提升之后，电流 的变化频率就会相应的增加，这样一来，电磁信号的可控 性就会比较差。
另外，当晶体管的开关频率提升时，晶体 管的温度就会升高，这就必须要安装散热元件，由此导致 产生寄生电容，相应的电压频率就会出现改变，进而增加 了电磁干扰。
■ 3.3开关变压器
在开关电源中，一个必不可少的器件就是功率变压器， 在功率变压器工作的过程中，电磁干扰也是存在的。
在变压 器中，包含多个绕组，在这些绕组之间，寄生电容是一定存 在的，这样_来，脉冲电流就会产生，最终产生了电磁干扰 现象，产生之后，周围都会受到电磁干扰的影响。
在变压器 的两侧，会产生配合差异，进而产生漏磁现象，受到漏磁的 影响，晶体管所具备的电压会大幅度的提升，从而使电磁干 扰变得更大。
175
电子基础
4.电磁兼容技术在开关电源中的应用
在利用电磁兼容技术解决开关电源的电磁干扰问题时，我们首先需要明确电磁干扰的要素，总共可分为三种，分别 是干扰源、传播途径、抗体的抗干扰能力，针对这三种要素，电磁干扰的控制也可从三方面来进行：减少干扰源产生的干 扰信号、切断传播途径、增强抗干扰能力。
在实际的应用中，可以将三种方法结合起来使用，从而有效地提升电磁兼容性。
在开关电源工作的过程中，会对外部的设备或系统产生一定 的干扰，针对此种问题，就可以通过减小干扰信号来解决，比如电源线的谐波电流等；在提高抗干扰能力方面，可以在 进行滤波电路设计时，将输入和输出增强，将电压和电力的 变化率减小等；当电磁干扰产生之后，干扰信号会通过机壳 进行传播，因此，可以通过加强机壳的屏蔽效果等措施来切 断干扰信号的传播途径。
对于开关电源的内部干扰，可以从 以下几个方面来提升电磁兼容性：数字电路和模拟电路需要 进行电路板布线工作，对于二者之间的布线，要正确的区分，另外，在这两个电路之间，电源的耦合要正确去除；在进行 布线工作时，线与线之间的距离、信号性质要具备科学性。
此外，在开关电源的抗干扰能力中，防雷能力也是一项十分 重要的能力。
当雷击波的能量比较小时，抗干扰能力的增强 可以通过氧化锌压敏电阻与气体放电臂的组合来实现；当静 电放电时，主要通过小信号电路保护来实现；当快速瞬变信号时，频谱是非常宽的，在传入控制电路时，很容易通过共 模的方式传入，在进行抗干扰能力提升时，与静电放电抗干 扰能力的提升是相同的。
5•结论
在电子设备工作的过程中，电磁环境变得越来越复杂，这也促使电磁干扰问题越来越严重，导致电子设备 的正常工作受到比较严重的影响，为了有效的防止电磁干扰，在电子设备中应用了电磁兼容技术，通过电磁兼 容技术的应用，电子设备的抗干扰能力得到了显著地提升，这样一来，电子设备就能够始终保持在正常的工作状态中。
电磁兼容技术所具备的潜力是非常大的，在未 来将会发展的更好。
参考文献
氺[1]薛飞.电磁兼容技术及其在开关电源中的实际运用[J]科技论 坛.2015.3(58).
氺[2]金蜂，陈永春.电磁兼容技术综述及开关电源中的E M C技术应用[J]今日电子.2008.04:49-51.
氺[3]王博，张秀青.电磁兼容技术及其在开关电源中的应用[J]电源技术应用.2008.6 (6):31-34.
(上接第74页)
段的形式，行在逻辑分析中是存储的单位，其与窗口的行 是统一的，行借助指向的段对一些细节的信息进行存储，而且每个行中至少是有一个段的，每个段中都是由特定的 字符构成的，字符的属性也是不同的，其字体、颜色和透 明度也是各异的，字符在屏幕上显示的位置也有很大的差 别，在逻辑窗口中，段的创建也是分先后顺序的，而且每 个段都有自己的窗口。
为了可以提高内存的使用效率，在创建行的过程中，可 以通过创建空闲链表的形式，如果需要建立新的行或者段，就应该在空闲的链表中获取，在对相关的内容删除中，不能 将行或者段转化成空闲链表的形式。
在进行系统初始化的过程中，在每个窗口中都应该分 配缓冲区域，将受到的字段信息先保存下来，然后确保窗 口是在缓冲区内的，在收到了换行的命令后，应该重新分 配行，然后再分配每个行中的段，将窗口的缓冲区的内容 保存到新的段中，如果段的分配已经超出了数量限制，应 该将先收到的段清除。
在对新的属性进行设计中，如果还没有对行进行分配，应该重新分配段，然后在窗口的缓冲 区内保存段的内容。
在描画的过程中，应该对现实的内容 进行分析，对各类效果进行分析，将窗口的边界画成窗口 填充颜色不同的线条，线条的亮度也是可以调节的，最后 完善对窗口背景的描画。
3.结语
数字电视隐蔽屏幕是数字电视重要的构成部分，其在使 用中应该结合软件的运行，实现各类风格的调节，随着数字 电视等多媒体的发展，其应用也会日益广泛。
参考文献
氺[1]李兆延，赵成芳.电视片字幕的设计与制作[j].中国有线电视, 2015,07:688-691.
氺[2]许之民.电视字幕应用现状的调查与对策分析[J].电视字幕 (特技与动画），2013,11:22-28.
76|电子制作2016年9月。
