电拖A中技考试复习

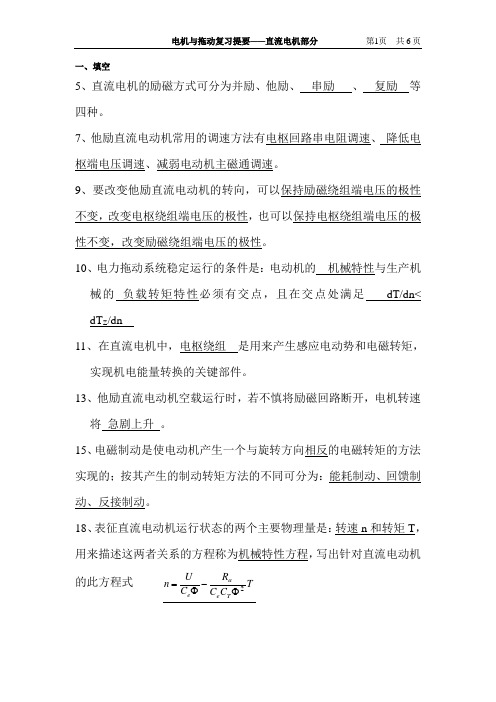

一、填空5、直流电机的励磁方式可分为并励、他励、 串励 、 复励 等四种。

7、他励直流电动机常用的调速方法有电枢回路串电阻调速、 降低电枢端电压调速、减弱电动机主磁通调速。

9、要改变他励直流电动机的转向，可以保持励磁绕组端电压的极性不变，改变电枢绕组端电压的极性，也可以保持电枢绕组端电压的极性不变，改变励磁绕组端电压的极性。

10、电力拖动系统稳定运行的条件是：电动机的 机械特性与生产机械的 负载转矩特性必须有交点，且在交点处满足 dT/dn< dT Z /dn11、在直流电机中，电枢绕组 是用来产生感应电动势和电磁转矩，实现机电能量转换的关键部件。

13、他励直流电动机空载运行时，若不慎将励磁回路断开，电机转速将 急剧上升 。

15、电磁制动是使电动机产生一个与旋转方向相反的电磁转矩的方法实现的；按其产生的制动转矩方法的不同可分为：能耗制动、回馈制动、反接制动。

18、表征直流电动机运行状态的两个主要物理量是：转速n 和转矩T ，用来描述这两者关系的方程称为机械特性方程，写出针对直流电动机的此方程式 T C C R C U n T e a e 2Φ-Φ=19. 一直流电动机，已知P N=13千瓦，U N=220伏，n N=1500转/分，η=0.85，额定电流约为70 A 。

（69.52）二、简答1、生产机械的负载转矩特性有哪几种？各有何特点？电力拖动系统稳定运行的条件是什么？2、直流电动机的电磁转矩是驱动性质的转矩，但为什么电磁转矩增大时转速反而下降？答：从公式T=C TΦIa可知，当电磁转矩T增大时，电枢电流Ia 也增大；从公式U=Ea+IaRa可知，当电枢电流Ia增大时，电动势Ea 下降；由Ea=CeΦn可知，当Ea下降时，转速n下降。

3、一台并励直流电动机原稳定运行于某一Ia、n、E和T值下，设负载转矩T2增大，试分析电机将发生怎样的过渡过程，并将最后稳定的Ia、n、E和T值和原值进行比较。

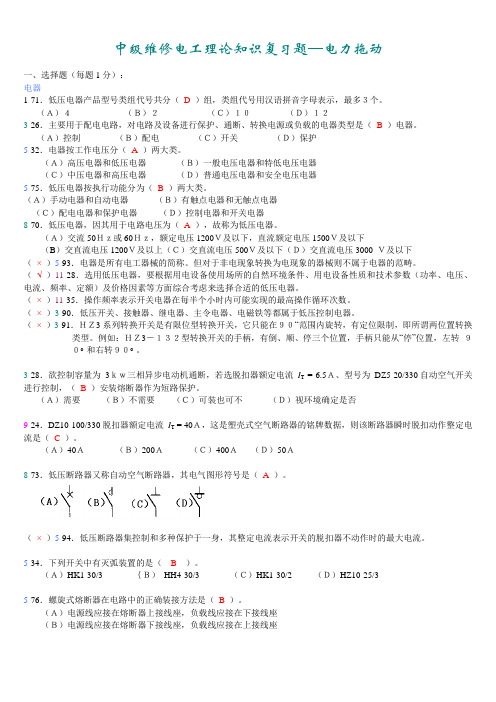

中级维修电工理论知识复习题—电力拖动一、选择题（每题1分）：电器1-71．低压电器产品型号类组代号共分（D）组，类组代号用汉语拼音字母表示，最多３个。

（Ａ）４（Ｂ）２（Ｃ）１０（Ｄ）１２3-26．主要用于配电电路，对电路及设备进行保护、通断、转换电源或负载的电器类型是（B）电器。

（Ａ）控制（Ｂ）配电（Ｃ）开关（Ｄ）保护5-32．电器按工作电压分（A）两大类。

（Ａ）高压电器和低压电器（Ｂ）一般电压电器和特低电压电器（Ｃ）中压电器和高压电器（Ｄ）普通电压电器和安全电压电器5-75．低压电器按执行功能分为（B）两大类。

（Ａ）手动电器和自动电器（Ｂ）有触点电器和无触点电器（Ｃ）配电电器和保护电器（Ｄ）控制电器和开关电器8-70．低压电器，因其用于电路电压为（A），故称为低压电器。

（Ａ）交流50Ｈｚ或60Ｈｚ，额定电压1200Ｖ及以下，直流额定电压1500Ｖ及以下（B）交直流电压1200Ｖ及以上（Ｃ）交直流电压500Ｖ及以下（Ｄ）交直流电压3000 Ｖ及以下（×）5-93．电器是所有电工器械的简称。

但对于非电现象转换为电现象的器械则不属于电器的范畴。

（√）11-28．选用低压电器，要根据用电设备使用场所的自然环境条件、用电设备性质和技术参数（功率、电压、电流、频率、定额）及价格因素等方面综合考虑来选择合适的低压电器。

（×）11-35．操作频率表示开关电器在每半个小时内可能实现的最高操作循环次数。

（×）3-90．低压开关、接触器、继电器、主令电器、电磁铁等都属于低压控制电器。

（×）3-91．ＨＺ3系列转换开关是有限位型转换开关，它只能在９０“范围内旋转，有定位限制，即所谓两位置转换类型。

例如：ＨＺ3－１３２型转换开关的手柄，有倒、顺、停三个位置，手柄只能从“停”位置，左转９０o 和右转９０o 。

3-28．欲控制容量为3ｋｗ三相异步电动机通断，若选脱扣器额定电流I T = 6.5Ａ、型号为DZ5-20/330自动空气开关进行控制，（B）安装熔断器作为短路保护。

《电力拖动线路安装与维修》复习题1、对照明和电热等电流较平稳、无冲击电流的负载的短路保护，熔体的额定电流应（）负载的额定电流。

A.等于或稍大于B.大于C.小于D.不等于2、HK系列开启式负荷开关用于一般的照明电路和功率小于（）的电动机控制线路中。

A.5.5kwB.7.5kwC.10kvD.15kw3、接触器的辅助触头一般由两对常开触头和两对常闭触头组成,用以通断( )。

A.电流较小的控制电路B.电流较大的主电路C.控制电路和主电路D.控制电路4、用兆欧表检查线路的绝缘电阻的阻值应不得小于（）。

A. 1 MΩB.5MΩC. 10 MD.20MΩ5、控制电路编号的起始数字是（）。

A.1B.100C.200D.2506、具有过载保护的接触器自锁控制线路中,实现短路保护的电器是（）。

A.熔断器B.热继电器C.接触器D.电源开关7、在接触器联锁正反转控制线路中，为避免两相电源短路事故，必须在正、反转控制电路中分别串接（）。

A.联锁触头B.自锁触头C.主触头D.辅助触头18、在多级保护的场合，各级熔体应相互配合，上级熔断器的额定电流等级以大于下级熔断器额定电流等级（）级为宜。

A.一B.二C.三D.四9、常闭按钮（）。

A.只能接通电路B.只能断开电路C.能接通或断开电路D.不能接通10、将JS7—A系列断电延时型时间继电器的电磁机构旋出固定螺钉后反转（）安装，即可得到通电延时型时间继电器。

A.360°B.180°C.90°D.60°11、QJD3系列油浸式手动自耦减压启动器，适用于一般工业用交流50Hz或60Hz、电压380V、功率（）三相笼型异步电动机，作不频繁降压启动和停止用。

A.10~30kWB.10~75KWC.14~300KWD.15~350KW 212、交流接触器一般应安装在垂直面上，倾斜度不得超过（）。

A.15°B.10°C.5°D.1°13、双速电动机高速运转时,定子绕组出线端的连接方式应为( )。

总复习⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⎪⎩⎪⎨⎧、使用和继电接触控制交流异步电动机的原理变压器原理单相、三相、正弦交流电路、电路的暂态分析本定律和基本分析方法、电路的基本概念、基电路分析电工学)(321 重点：电路的分析方法、交流电路、电动机控制。

复习方法：(1)看书，按课堂要求；(2)作业会做，错的要订正。

一 电路的基本概念和基本定律1． 电流、电压的实际方向和参考方向 (1)实际方向大小相等，方向相反。

”方向“”为电源“电源端电压：实际方向”方向“”部由“电动势：规定为电源内表示。

”，还可用双下标符号、”、“方向，用“电压：规定为电压降落。

电流：正电荷运动方向⎭⎬⎫-→++→--+→ (2)参考方向电路较复杂，无法事先判断支路电流和电压实际方向时或交变电流实际方向不断变化，无法标出时，分析电路时，可任意假设方向，并在电路图中标出，这种假设的方向称为参考方向。

当参考方向与实际方向一致时，电流或电压取正值。

当参考方向与实际方向一致时，电流或电压取负值。

2． 欧姆定律 (1)当U 和I 的参考方向一致时，U=IR ；(2)当U 和I 的参考方向相反时，U=-IR 。

3．功率的计算一个电动势在电路中既可作为电源，也可作负载，如右图所示。

1E 输出功率I E 1，2E 被充电，吸收功率I E 2。

如何根据功率计算结果判断是作电源，还是负载ER RR1E 2E 总复习图-1 复习图-2呢？ (1)当二端网络电压、电流参考方向一致时UI P = )(0P )(0P 放出功率，作电源吸收功率，作负载<> (2)当二端网络电压、电流参考方向相反时UI P -= )(0P )(0P 放出功率，作电源吸收功率，作负载<>4． 基尔霍夫定律基尔霍夫定律是分析电路的基本定律，由KCL 和KVL 二个定律组成。

(1)KCL 定律：0I i =∑。

(流入结点时，取正号；流出结点时，取负号。

) (2)KVL 定律：0U =∑。

第一章电机中的电磁学基本知识1.4铁磁材料1.起始磁化曲线、磁滞回线、基本磁化曲线的特点2.简单了解磁滞损耗与涡流损耗这两个概念。

第二章电力拖动系统动力学电力拖动系统的组成2.1 运动方程式及转矩的符号分析1.电动机工作状态的确定方法2.2 复杂电力拖动系统的简化1.折算原则2.旋转运动简化：转矩折算、转动惯量、飞轮矩的折算3.直线运动：转矩折算、质量折算，提升下放与提升重物效率关系2.3负载特性三种负载的特性2.4稳定运行1.稳定含义2.电力拖动系统稳定运行的充要条件3.根据充要条件进行平衡点稳定与否的判定第三章直流电机3.1 .3 直流电机铭牌数据定义3.2直流电机的电枢绕组1.实槽、虚槽等的概念及相互关系2.电枢绕组分类3.几个节距的定义及相互关系4.各种类型绕组并联支路对数与电机极对数之间的关系3.3电枢磁动势对电机运行的影响1.空载磁化曲线2.直流电机励磁方式：分类及各方式电压电流关系，很重要3.电枢反应的定义，交轴直轴电枢反映对每极总磁通的影响3.4电枢电动势与电磁转矩Ea与Tem的表达式，电势常数与转矩常数的关系3.5运行原理1.按电动机定向，各参数的方向定义（掌握运行原理图）。

2.电动机运行状态判断方法。

3.直流电机（发电机、电动机）稳态电压平衡方程4.电动机功率传递关系：注意并励与他励不同，并励要加上励磁电阻损耗5.定值损耗与变值损耗的区别，及其与效率的关系6.电机工作特性：他励电动机各工作特性的变化规律。

他、串、并、复四种电动机的比较7.他励直流发电机空载特性、外特性的特点8.自励直流发电机自励条件1、直流电机单叠绕组的支路数等于。

2、他励直流电动机，处于制动状态，T 与n 方向相反，则此时a E 和a I方向。

3、图中1所代表的是绕组的 节矩。

4、一台他励直流电动机由额定运行状态转速下降到原来的60％，励磁电流和电枢电流不变，则（ ）。

A a E 下降到原来的60％B T 下降到原来的60％C a E 和T 都下降的原来的60％D 端电压下降到原来的60％5、说明下列情况下空载电动势的变化1）每极磁通减少10％，其他不变；2）励磁电流增加10％，其他不变；3）电机转速增加20％，其他不变。

电力拖动系统一般由电动机、生产机械的传动机构、工作机构、控制设备和电源组成。

通常又把传动机构和工作机构称为电动机的机械负载。

负载的转矩特性有恒转矩负载特性，其分为反抗性恒转矩负载特性和位能性恒转矩负载特性；通风机负载特性；恒功率负载特性。

电力拖动系统稳定运行条件是：在工作点上，满足dTe/dn<dTL/dn。

直流电动机的启动基本要求：1、有足够大的起动转矩；2、起动电流不能超过允许值；3、起动设备要简单可靠。

最根本的原则是确保有足够大的起动转矩和限制起动电流。

电气制动的方法主要有能耗制动、反接制动、回馈（再生）制动。

其中反接制动又分为电枢反接制动和倒拉反接制动。

改善换向的方法：1.装置换向极2.正确使用电刷3.安装补偿绕组人为机械特性分三种：1.电枢回路串电阻的人为机械特性，适用于直流电动机的启动和调速2.改变电动机的供电电压的人为机械特性，3.改变电动机主磁通的人为机械特性。

电动机调速可用机械调速（改变传动机构速比进行调速的方法）、电气调速（改变电动机参数进行调速的方法）或二者配合调速他励直流电动机调速方法：串电阻调速、调压调速、弱磁调速。

他励直流电动机调速方式：恒转矩调速（串电阻调速、调压调速）、恒功率调速（弱磁调速）串电阻调速特点：1、简单，方便操作；2、低速下机械特性变软，静差率增大；3、只能在基速以下调速；4、只能实现有机调速；5、经济性差，转速越低能耗越大调压调速特点：1、无级调速，可连续平滑调节；2、调速前后机械特性硬度不变；3、调速范围宽；4、能耗少，速经济性较好；5、需要一套可控直流电源弱磁调速特点：1、If<<Ia，控制方便，能耗小；2、可以实现无级调速；3、基速以上调速时转速不能太高；4、调速范围较小，一般配合调压调速使用。

直流调速系统的组成：反馈控制器、可控直流电源、电流检测装置、转速检测装置。

可控直流电源分为相控整流电源（分为单相桥式全控和三相桥式全控整流电路）和PWM变换电源（分为不可逆和可逆PWM变换器）调速系统的控制要求有调速、稳速和加减速。

191页练习题7.5.4和7.6.1215页练习题8.3.1，8.3.2和8.3.3210页2、反向回馈制动——下放重物 TL,T,n的方向（结合图8.4.13看）1 电枢反应：电枢磁通势对合成磁通势的影响。

2 63页三相绕组的种类(1)单层绕组和双层绕组(2) 三相绕组按线圈节距y的不同分为：整距绕组y=τ短距绕组y<τ(3)三相绕组按每极每相槽数q的不同分为：集中绕组q=1 分布绕组q>13三相异步电动机工作原理：1.通过定子三相绕组产生旋转磁场∮。

2.转子与旋转磁场存在相对运动。

3转子绕组是闭合的。

458页如何改变转子的旋转方向：即使电动机反转，将三相绕组接到电源的三根导线中的任意两根对调一下位置。

528页T形等效电路638页连接组的判断方法例2.6.1 例2.6.2（会画电动势相量图）757页：转差率公式（3.1.3和3.1.4），异步电动机的各种运行状态（表3.1.2）。

893,94页（4.1.6，4.1.10，4.1.11公式记住）。

9107,108页（4.3.3，4.3.4公式）。

10节距：线圈两圈边之间的距离。

极距：相邻两磁极中心线间的距离。

11102页稳定运行的条件：1、电动机的机械特性和生产机械的负载特性有交点。

2、dT/dn<dTL/dn.12185页自励条件：1、主磁极必须有剩磁。

2、励磁绕组和电枢绕组的连接要正确必须使励磁电流所产生的磁场与剩磁磁场方向相同。

3、励磁电路的电阻应小于临界电阻。

13100页2. 恒功率负载特性：TL∝1/n T L ，TL n = 常数.T L 的方向始终与n 的方向相反。

3. 通风机负载特性 : T L∝n2,T L 的方向始终与n 的方向相反。

14116页U1=UN固定不变(1) f1＜f N 时——恒转矩调速，因为U1/f1=常数Φm 基本不变，，所以 T= CTΦm I2N cosϕ2 基本不变。

(2) f1 ＞f N 时——恒功率调速。

第四章 异步电机(一)——三相异步电动机的基本原理1．三相异步电动机的工作原理及运行状态异步电动机是一种单边励磁电机，其功率因数总是滞后的。

三相异步电动机是由定子绕组产生旋转磁场，并在转子绕组中感应产生电动势，转子绕组中电流与气隙磁场作用产生电磁转矩而使电动机工作。

旋转磁场同步速n s 与转子转速n 之间有转差存在，是三相异步电动机工作的必要条件。

s 是异步电动机的重要参数，转差率定义：ss n n n s -=。

（s 与运行状态关系可参见第十章）2．定子绕组：定子三相绕组在空间互差120o 电角度，星形或三角形接法。

了解电角度与机械角度，掌握绕组参数m 、Q 1、y 1及k q 、k y 、k w 等定义，掌握极距τ，每极每相槽数q ，槽距角α计算公式。

3．单相磁动势：单相绕组产生的磁动势是幅值随时间变化的脉振磁动势，空间分布为矩形波且位置固定，可由傅氏级数分解为一个基波和一系列奇次谐波。

其即是空间函数，又是时间函数。

4．三相绕组磁动势：三相对称绕组中通入三相对称的正弦交流电流后，产生的三相基波合成磁动势为旋转磁动势，转速为同步速n s =60f 1／p ，转速与频率f 1成正比，与极对数P 成反比。

转向决定于定子电流相序，基波幅值F Φ1=1.35NK W1I/p ，且为各单相脉振磁动势幅值的1.5倍。

5．削弱磁动势中谐波分量的方法：磁动势中除含基波分量外还含有一系列奇次谐波，三相对称绕组的合成磁动势中三次及三次倍数的谐波分量等于零(空间位置重合，时间上互差120 o ，相量和为零)。

绕组采用分布、短矩是削弱谐波分量的有效措施。

6. 交流异步电动机定子绕组相电势：Eφ1 =4.44f 1N k W1Φ1。

第五章 异步电机(二)——三相异步电动机的运行原理及单相异步电动机异步电动机和变压器十分相似，其定子相当于变压器原边绕组，其转子相当于变压器副边绕组。

但本质上的区别是：异步电动机磁动势是三相合成旋转磁动势，变压器磁动势是脉振磁动势。
