《电力拖动控制》期末考试试卷附答案

电力拖动与控制期末考试卷电力拖动与控制期末考试卷一、填空题。

1、电力拖动系统由电动机、机械传动机构、生产机械的工作机构、控制设备和电源五部分组成。

2、转矩的折算是按照所传递的功率相等原则进行。

3、各轴的飞轮力矩按能量守恒原则折算。

4、典型的负载转矩有恒转矩特性、恒功率特性和通风机型特性。

5、恒转矩负载特性：与n无关，总是恒值；恒功率负载特性：与n 成反比例变化；通风机负载特性：与n2成正比例变化。

6、他励直流电动机人为机械特性分为电枢回路串联电阻的人为机械特性、改变电源电压的人为机械特性、改变磁通的人为机械特性。

7、所谓制动，就是使拖动系统从某一稳定转速很快减速停车，或是为了限制电动机转速的升高，使在某一转速下稳定运行，以确保设备和人生安全。

8、电气制动分为能耗制动、反接制动、回馈制动。

9、电气制动的优点：制动转矩大，制动时间短，便于控制，容易实现自动化。

10、他励直流电动机拖动系统机械过渡过程的三要素初始值、稳态值、机电时间常数。

11、他励直流电动机的调速方法有降压调速、串电阻调速、弱磁调速。

12、影响异步电动机的起步因素：机电时间常数Tm 和Sm 。

13、三相异步电动机的人为机械特性是指人为的改变电源参数或电动机参数而得到的机械特性。

14、三相异步电动机的制动方法有能耗制动、反接制动、回馈制动。

15、异步电动机的调速方法变转差率调速、变极调速、变频调速。

16、自控式同步电动机调速系统有：交-直-交电压型、交-直-交电流型、交-交变频同步电动机调速系统。

17、连续工作变化负载下，电动机容量选择的一般步骤1.初选电动机容量、2.校验电动机容量。

18、常用的电动机容量选择的工程方法有统计方法和类比法。

19、电磁继电器由线圈、电磁系统、反力系统和触点系统组成。

20、低压电器通常是指工作在交流1200v或直流1500v以下的电器。

21、在由低压供电系统和用电设备等组成的电路中，低压电器起控制、调节、转换、通断和保护作用。

电力拖动考试试题及答案一、选择题1. 电力拖动系统的主要作用是什么？A. 控制电机启停B. 实现机械传动C. 提供电源供给D. 改善能源利用2. 以下哪个设备不属于电力拖动系统的组成部分？A. 电动机B. 变频器C. 电池D. PLC控制器3. 在电力拖动系统中，用于传递动力或信号的元件是什么？A. 传感器B. 电缆C. 控制阀D. 液压泵4. 电力拖动系统中，常用的变频器是什么类型？A. 恒流型变频器B. 恒压型变频器C. 恒功率型变频器D. 恒转矩型变频器5. 以下哪个因素不会影响电力拖动系统的效率？A. 电缆长度B. 驱动电机功率C. 传动装置类型D. 控制信号频率二、判断题1. 电力拖动系统比传统机械传动系统更节能。

正确 / 错误2. 变频器是电力拖动系统中起到调速和保护电机的作用。

正确 / 错误3. 电力拖动系统中，PLC控制器负责传感器的采集和信号处理。

正确 / 错误4. 电力拖动系统的优点之一是可以实现远程控制和监测。

正确 / 错误5. 电力拖动系统仅适用于小功率设备和设施。

正确 / 错误三、填空题1. 电力拖动系统的通信协议常用的有__________和Modbus。

2. _________可用于电力拖动系统中实现信号的采集与控制。

3. 在电力拖动系统中，__________是控制电机起停的关键设备。

四、简答题1. 请简要解释电力拖动系统的优点。

2. 举例说明电力拖动系统在实际应用中的一种场景。

答案：一、选择题1. A2. C3. B4. C5. A二、判断题1. 正确2. 正确3. 错误4. 正确5. 错误三、填空题1. Profibus2. PLC3. 变频器四、简答题1. 电力拖动系统的优点包括：- 节能：相比传统机械传动系统，电力拖动系统更具高效性和能源利用率。

- 精准控制：通过变频器等控制设备，可以实现电机的精细调速和灵活控制。

- 自动化：电力拖动系统配合PLC控制器，可以实现自动化控制和自动报警功能。

电力拖动期末测试卷及答案一．填空题（每题1分，共30分）1. 凡是根据外界特定的信号或要求，手动或自动接通和断开电路，断续或连续的改变电路参数，实现对电路或非电现象的______、______、______、______、______的电气设备均称为______。

2. 位置控制又称_________或_________，是利用生产机械的运动部件上的_________与_______碰撞，使其______动作，来______或______电路，以实现对生产机械运动部件的位置或行程的自动控制。

3. 降压启动是指利用启动设备将______适当降低后加到电动机的定子绕组上进行启动，待电动机启动运转后，再使其______恢复到额定值正常运转。

4. 常见的降压启动的方法_________、_________、_________、_________Y－△降压启动是指电动机启动时，把定子绕组结____形，以降低_________，待电动机启动后，再把定在绕组改接成_____形。

Word文档 15. 依靠改变电动机____________来产生制动力矩，迫使电动机迅速停转的方法叫反接制动。

6. 要求几台电动机的启动或停止，必须____________来完成的控制方式，叫做电动机的顺序控制，三相异步电动机可在_________或_________实现顺序控制。

7. 测量法是利用______和______对线路进行带电或断电测量，是查找故障点的有效方法。

8. 绘制电气控制线路辅助电路图时，辅助电路要______在两项电源线之间，一般按照控制电路、照明电路的顺序依次垂直画在主电路的______。

二、选择题（每题4分，共20分）1. 在接触器联锁正反转控制线路中，为避免两相电源短路事故，必须在正反转控制电路中分别串接（）A.联锁触头B.自锁触头C.主触头2. 直流接触器的磁路中常垫有非磁性垫片,其作用是( )A. 减小铁心涡流B.减小吸合时的电流C.减Word文档 2小剩磁影响3. 热继电器中双金属片的弯曲主要是由于两种金属材料的( )的不同A．机械强度 B、导电能力 C、热膨胀系数4. 速度继电器的主要作用是实现对电动机的( )A、运行速度限制B、速度计量C、反接制动控制 5. 熔断器的额定电流应( )所装熔体的额定电流.A.大于B.大于或等于C.小于三、简答题（1题12分，2题12分，）1.什么是欠压保护？什么是失压保护？为什么说接触器自锁控制线路具有欠压和失压保护作用？2. 简述交流接触器的工作原理?四、设计题（26分）Word文档 31.有一台三级传送带运输机，分别由M1、M2、M3三台电动机拖动，动作顺序是a.启动时要求按M1-M2-M3顺序启动b.停止时按M3-M2-M1顺序停车试画出满足要求的电路图2. 画出Y－△降压启动电路图，说明各电器的作用，并叙述其工作原理。

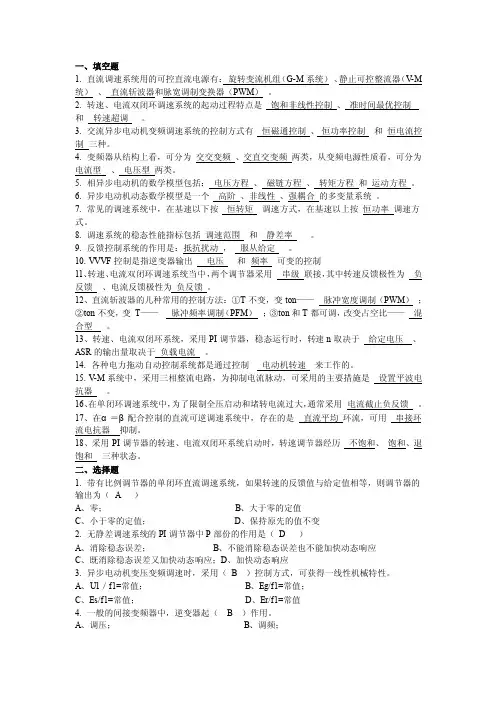

一、填空题1. 直流调速系统用的可控直流电源有：旋转变流机组（G-M系统）、静止可控整流器（V-M 统）、直流斩波器和脉宽调制变换器（PWM）。

2. 转速、电流双闭环调速系统的起动过程特点是饱和非线性控制、准时间最优控制和转速超调。

3. 交流异步电动机变频调速系统的控制方式有恒磁通控制、恒功率控制和恒电流控制三种。

4. 变频器从结构上看，可分为交交变频、交直交变频两类，从变频电源性质看，可分为电流型、电压型两类。

5. 相异步电动机的数学模型包括：电压方程、磁链方程、转矩方程和运动方程。

6. 异步电动机动态数学模型是一个高阶、非线性、强耦合的多变量系统。

7. 常见的调速系统中，在基速以下按恒转矩调速方式，在基速以上按恒功率调速方式。

8. 调速系统的稳态性能指标包括调速范围和静差率。

9. 反馈控制系统的作用是：抵抗扰动，服从给定。

10. VVVF控制是指逆变器输出电压和频率可变的控制11、转速、电流双闭环调速系统当中，两个调节器采用串级联接，其中转速反馈极性为负反馈、电流反馈极性为负反馈。

12、直流斩波器的几种常用的控制方法：①T不变，变ton——脉冲宽度调制（PWM）；②ton不变，变T——脉冲频率调制（PFM）；③ton和T都可调，改变占空比——混合型。

13、转速、电流双闭环系统，采用PI调节器，稳态运行时，转速n取决于给定电压、ASR的输出量取决于负载电流。

14. 各种电力拖动自动控制系统都是通过控制电动机转速来工作的。

15. V-M系统中，采用三相整流电路，为抑制电流脉动，可采用的主要措施是设置平波电抗器。

16、在单闭环调速系统中，为了限制全压启动和堵转电流过大，通常采用电流截止负反馈。

17、在α＝β配合控制的直流可逆调速系统中，存在的是直流平均环流，可用串接环流电抗器抑制。

18、采用PI调节器的转速、电流双闭环系统启动时，转速调节器经历不饱和、饱和、退饱和三种状态。

二、选择题1. 带有比例调节器的单闭环直流调速系统，如果转速的反馈值与给定值相等，则调节器的输出为（A）A、零；B、大于零的定值C、小于零的定值；D、保持原先的值不变2. 无静差调速系统的PI调节器中P部份的作用是（D ）A、消除稳态误差；B、不能消除稳态误差也不能加快动态响应C、既消除稳态误差又加快动态响应；D、加快动态响应3. 异步电动机变压变频调速时，采用（B ）控制方式，可获得一线性机械特性。

电力拖动期末考试题及答案一、选择题（每题2分，共20分）1. 直流电动机的转速与什么因素有关？A. 电源电压B. 电机转矩C. 电机电阻D. 电源电流答案：A2. 交流电动机的启动方式有几种？A. 直接启动B. 星-三角形启动C. 自耦变压器启动D. 所有以上答案：D3. 什么是矢量控制？A. 一种电机控制方式B. 一种电机类型C. 一种电机连接方式D. 一种电源类型答案：A二、简答题（每题10分，共30分）1. 简述三相异步电动机的工作原理。

答案：三相异步电动机的工作原理基于电磁感应原理。

当三相交流电通过定子绕组时，产生旋转磁场。

这个旋转磁场与转子相互作用，产生电磁转矩，使转子旋转。

由于转子的转速总是小于旋转磁场的同步速度，因此称为异步电动机。

2. 什么是变频调速？其优点是什么？答案：变频调速是一种通过改变电动机供电频率来控制电动机转速的方法。

其优点包括节能、调速范围广、启动平滑、减少机械磨损等。

三、计算题（每题25分，共50分）1. 已知一台三相异步电动机的额定功率为10kW，额定电压为380V，额定电流为20A，求其效率。

答案：首先计算输入功率：P_in = V * I = 380 * 20 = 7600W。

然后，根据效率的定义，效率η = （输出功率 / 输入功率）* 100% = (10000 / 7600) * 100% ≈ 131.58%。

这里的计算结果显然不合理，因为效率不可能超过100%。

这可能是由于输入功率中没有考虑功率因数，或者题目中的数据有误。

2. 设计一个简单的直流电动机调速系统，并说明其工作原理。

答案：直流电动机调速系统可以通过改变电枢电压或电枢电阻来实现。

例如，使用一个可变电阻器与电枢并联，通过调节电阻器的阻值，可以改变流过电枢的电流，从而改变电动机的转速。

此外，还可以使用晶闸管调压电路来调节电枢电压，实现更精细的调速控制。

四、论述题（共30分）1. 论述电力拖动在工业自动化中的应用及其发展趋势。

《电机与电力拖动》期末考试试卷附答案一、填空题（每空2分，共40分）1、他励直流电动机的机械特性是指在的条件，和的关系。

2、直流电动机的起动方法有：和。

3、一台接到电源频率固定的变压器，在忽略漏磁阻抗压降的条件下，其主磁通的大小决定于的大小，而与磁路的基本无关，其主磁通与励磁电流成关系。

4、变压器带负载运行时，若负载增大，其铁损耗将，铜损耗（忽略漏磁阻抗压降的影响）。

5、当变压器负载（φ2>0˚）一定，电源电压下降，则空载电流I0 ，铁损耗PFe 。

6、采用绕组和绕组可以有效的削弱谐波分量，同时使基波分量（增大和减小）。

7、当s在范围内，三相异步电动机运行于电动状态，此时电磁转矩性质为；在范围内运行于发电机状态，此时电磁转矩性质为。

8、三相异步电动机根据转子不同可分为和两类。

二、判断题（每题2分，共20分）1、一台直流发电机若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）2、直流电动机的人为特性都比固有特性软（）3、直流电动机串多级电阻起动，在起动过程中，每切除一级起动电阻时，电枢电流都会突变。

（）4、一台变压器原边电压U1不变，副边接电阻性负载或接电感性负载，如负载电流相等，则两种情况下，副边电压也相等。

（）5、变压器在原边外加额定电压不变的情况下，副边电流大，导致原边电流也大，因此变压器的主磁通也大。

（）6、交流发电机正常发电以后可以断掉直流励磁电源。

（）7、改变电流相序可以改变三相旋转磁通势的转向。

（）8、不管异步电动机转子是旋转，还是静止，定、转子磁通势都是相对静止的（）9、三相异步电动机的最大磁通势Tm 的大小与转子电阻rm阻值无关。

（）10、三相异步电动机的变极调速只能用在笼型转子电动机上。

（）三、计算题（共40分）1、他励直流电动机的UN =220V,IN=207.5A,Ra=0.067Ω,试问：（1）直接起动时的起动电流是额定电流的多少倍?（2）如限制起动电流为1.5IN，电枢回路应串入多大的电阻？电机与电力拖动参考答案：一填空题：1、电动机处于稳态运、转速、电磁转矩2、电枢回路串电阻、降压起动3、输入电压、正比4、不变、增大5、减小、减小6、短矩绕组、分布绕组、减小7、0~1、驱动性质、小于1、制动性质8、笼型、绕线二、判断题1、√2、×3、√4、×5、×6、×7、√8、×9、√10、√三、计算题解：（1）直接起动的电流I st=U N/Ra=220/0.067=3283.6AI st/I N=3283.6/207.5=15.8（2）I st1=1.5×I N=1.5×207.5=311.25A=U N/(Ra+Rst)由此可得：Rst=0.64Ω。

电力拖动期末试题及答案一、选择题（每题2分，共40分）1. 以下哪个选项不是电力拖动的主要应用领域？A. 铁路交通B. 石油化工C. 港口机械D. 建筑机械2. 电力拖动系统中，以下哪个部件不属于动力部分？A. 电机B. 驱动装置C. 传感器D. 变频器3. 在电力拖动系统中，以下哪个传动形式可以实现多电机多轴配置？A. 动力轴串联B. 动力轴并联C. 动力轮串联D. 动力轮并联4. 电力拖动系统中，以下哪个特点属于电机调速的优势？A. 精度高B. 输出力矩大C. 转速范围广D. 控制响应快5. 以下哪个选项是电力拖动系统中典型的开环控制方式？A. 矢量控制B. 相位锁定控制C. 功率轴跟踪控制D. 频率反馈控制二、判断题（每题2分，共20分）1. 电力拖动系统中，电机的选型要考虑扭矩、转速和运行条件等因素。

（）2. 电力拖动系统中，齿轮传动具有传动效率高、结构简单的优点。

（）3. 电力拖动系统中，控制系统可采用开环控制或闭环控制方式。

（）4. 电力拖动系统中，多电机多轴配置可以通过动力轮串联实现。

（）5. 电力拖动系统中，传感器用于感知系统的工作状态和环境变量。

（）三、简答题（每题10分，共30分）1. 电力拖动系统中，通常采用哪种类型的电机？2. 列举三种常见的电力拖动系统故障，并简要描述其可能的原因。

3. 电力拖动系统中，什么是电机调速的闭环控制？答案：一、选择题1. B2. C3. A4. C5. B二、判断题1. √2. √3. √4. ×5. √三、简答题1. 通常采用异步电机或直流电机。

2. （1）电机过载：由于负载超出电机额定工作范围，可能的原因包括工作负载过大或电机故障。

（2）控制系统故障：可能的原因包括传感器损坏、控制器失效或连接线路松动。

（3）供电问题：可能的原因包括电源电压不稳定、电源接触不良或电源线路故障。

3. 闭环控制是通过将电机输出信号与期望信号进行比较，通过调整控制器输出信号，使实际输出信号尽量接近期望信号的一种控制方式。

电力拖动期末考试题及答案一、选择题1.电力拖动中常用的动力传动装置是（）。

A.电缆B.液压C.链条D.齿轮2.电动机的额定功率一般指（）。

A.电机的标称功率B.电机的最大功率C.电机的平均功率D.电机的最小功率3.电力拖动系统中，控制电路中常用的开关元件主要有（）。

A.继电器B.电磁阀C.电位器D.电容器4.对于交流电动机的起动，通常需先采用（）进行起动。

A.三相自耦变压器B.电阻起动器C.变频器起动D.星-三角起动5.电力拖动系统的控制方式有（）。

A.手动控制B.自动控制C.远程控制D.全部都是二、填空题1.电力拖动系统中常用的控制电源有（）。

2.电动机的效率可分为（）和（）两种类型。

3.电力拖动系统中，通常将电动机视作（）供给负载。

三、简答题1.请简要解释电缆的特点及其在电力拖动系统中的应用。

2.电动机的额定功率与最大功率有何区别？请举例说明。

3.请介绍一种常用的电力拖动系统控制方法，并说明其原理。

四、计算题1.某电力拖动系统中，电动机的额定功率为10 kW，效率为90%，电源电压为380V，负载的机械功率为8 kW。

试求：（1）电动机的输入功率；（2）电动机的输出功率；（3）电动机的电流。

解答：一、选择题1. D.齿轮2. A.电机的标称功率3. A.继电器4. D.星-三角起动5. D.全部都是二、填空题1.直流电源、交流电源2.峰值效率、额定效率3.电源三、简答题1.电缆具有绝缘性好、耐高温、抗老化、机械强度高等特点，常用于电力拖动系统中的动力传输。

电缆可以根据实际需求选择不同的规格和材质，以满足不同环境和负载的要求。

2.额定功率是指电动机在额定工况下能够稳定运行的功率值，即电机在标准条件下的连续运行所能输出的功率。

最大功率是指电动机在瞬态工况下能够输出的最大功率值，通常用于起动和加速过程中的瞬态负荷。

举例：一台电机的额定功率为5 kW，最大功率为10 kW。

在正常运行时，电机的实际负载为6 kW，属于额定负载范围，电机能够稳定运行。

《电力拖动控制》期末卷（答案）制线路的_______叫互锁触点。

答案：辅助常开触头自锁辅助常闭触头3、起重电动机工作在倒拉反接制动状态时，做______________，工作在______________时，做轻载的高速下放。

答案：重载的低速下放反向电动状态4、电磁式接触器的主要结构是有_______、_______、_______、反力装置、支架和底座。

7、单相电源相线应选用绝缘导线，三相电源L1,L2,L3分别对应选择为、、三种颜色；中性线应选用或绝缘导线；保护接地线（即PE线）应选用绝缘导线。

答案：红色黄绿红淡蓝色黑色黄绿相间二、、选择题（共60分，每题1分）1、下列电器中不能实现短路保护的是 A 。

A、热继电器B、熔断器C、过电流继电器D、空气开关2、在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是 A 。

A. 热继电器B. 熔断器C. 过电压继电器D. 时间继电器3、下列不属于主令电器的是 A 。

A. 刀开关B. 行程开关C. 主令控制器D. 按钮4、用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是 A 。

A. 交流接触器B.按钮C. 主令控制器D. 断路器5、下列不属于机械设备的电气工程图是 A 。

A. 电器结构图B. 电器位置图C. 安装接线图D. 电气原理图6、接触器是一种自动控制电器，其作用是： CA．不频繁地接通或断开电路B．频繁地接通或断开电路，但不具备任何保护功能。

C．频繁的接通或断开电路，且具有一定的保护功能。

D．和普通开关的作用基本相同，只是能够控制的距离较远。

7、熔断器在电路中的作用是： CA．普通的过载保护B．欠压、失压保护C．短路保护和严重过载保护D．过电流保护8、热继电器在电路中的作用是： CA．欠压、失压保护B．短路保护和严重过载保护C．过载保护9. 低压电器是指工作在交流 C V以下的电器装置。

A. 1500B. 1000C. 1200D. 200010. 在控制线路中，熔断器所起到的保护是 C 。

电力拖动试题及答案一、选择题（每题2分，共20分）1. 电力拖动系统的基本组成不包括以下哪一项？A. 电动机B. 传动装置C. 减速器D. 传感器答案：D2. 异步电动机的转子转速与旋转磁场的转速相比：A. 相等B. 略低C. 略高D. 无关答案：B3. 直流电动机的励磁方式有：A. 串励B. 并励C. 复励D. 所有选项答案：D4. 以下哪种电动机适用于频繁起停和正反转的场合？A. 同步电动机B. 异步电动机C. 直流电动机D. 步进电动机答案：C5. 电动机的额定功率是指：A. 电动机的最大功率B. 电动机的最小功率C. 电动机能长期稳定工作的最大功率D. 电动机的瞬时功率答案：C6. 电动机的启动电流通常：A. 等于额定电流B. 小于额定电流C. 大于额定电流D. 与额定电流无关答案：C7. 电动机的制动方式不包括：A. 反接制动B. 能耗制动C. 再生制动D. 惯性制动答案：D8. 电动机的效率是指：A. 电动机输出功率与输入功率的比值B. 电动机输入功率与输出功率的比值C. 电动机输出功率与额定功率的比值D. 电动机额定功率与输入功率的比值答案：A9. 电动机的过载保护通常采用：A. 热继电器B. 熔断器C. 断路器D. 所有选项答案：D10. 以下哪种电动机的转速与负载无关？A. 同步电动机B. 异步电动机C. 直流电动机D. 步进电动机答案：A二、填空题（每题2分，共20分）1. 异步电动机的转子磁场是由________产生的。

答案：感应电流2. 直流电动机的励磁方式中，________励磁方式的电动机转速不受负载变化的影响。

答案：并3. 电动机的启动电流通常为额定电流的________倍。

答案：4-74. 电动机的效率与________有关。

答案：负载5. 电动机的过载保护装置中，________可以在过载后自动复位。

答案：热继电器6. 电动机的额定功率是指电动机能长期稳定工作的________。
