武汉大学2004级机械制图试卷(环境工程、自动化专业)

试卷代号：044/051顺德职业技术学院2004—2005学年度第一学期期末考试04级汽修、机电、模具专业《机械制图与CAD》试卷（A）答案2004年12月班级：姓名：学号：三、根据立体图，用1：2的比例，画出组合体的三视图。

（10分）1. 根据零件图回答问题：（共20个空，每空1分）（1）泵体零件采用了 3 个基本视图；主视图是全剖视图；俯视图采用了局部剖视图；（2）该零件上带螺纹的孔共有 3 个。

（3）的含义是：被测要素为φ28H7孔轴线，基准要素为φ32H7孔轴线，公差项目为同轴度，公差值为φ0.1 。

（4）φ28H7孔的基本尺寸是28 mm, 基本偏差代号是H 。

（5）该零件采用HT150 材料，铸铁须经时效处理，未注圆角为R2 。

（6）M16 ×1 的含义：螺纹大径为16 mm 的细（粗/细）牙螺纹。

（7）该零件表面粗糙度要求最高和最低的表面粗糙度代号分别为和。

（8）该零件图中的C1.5 的含义为倒角的宽度为1.5mm，角度为45°。

（9）该零件上的前后对称面是宽度方向尺寸的主要基准，零件底部有两个直径为φ9 的安装孔。

2. 在下面空白处画出图中标示的B-B截面处全剖视图（不标尺寸）。

（5分）八、看懂柱塞泵的装配图（见附图），完成下列题目。

（15分）1. 根据装配图回答问题（共10分，每空1分）（1）该装配体共有14 种零件，其中垫圈10的材料是橡胶。

（2）装配图中的尺寸φ45H7/f6属于配合尺寸，表示基孔制间隙配合。

（3）填料压盖6的作用是压紧填料；填料7的作用是密封。

（4）A-A视图是由右（左或右）向左（左或右）看的剖视图，在A-A视图上看，尺寸105标注的是出油口（进油口还是出油口）中心线到底板底面的距离。

（5）零件2、3、4属于标准件（标准件/一般零件）零件。

2. 拆画柱塞5的零件图。

要求：（1）选择合适的表达方案；（2）零件尺寸直接从装配图中量取。

（5分）。

武汉大学2004级机械制图试卷(环境工程、自动化专业)
１、选择、填空题(20分) (用“是”或“否”选择正确的答案) 1）已知AB与H面倾角为30，指出正确的投影图。

2）判断两直线的相对位置。

(相交平行交叉垂直垂直相交)
3）选择出下列断面图中正确的一组。

4）已知两圆柱相贯，判断正确的视图。

5）已知形体的V、H的投影，判断正确的w投影。

２、已知△ABC与点D和直线EF共面，完成△ABC的侧面投影。

(10分)
３、求作直线MN与平面ABCD的交点，并判定可见性。

(12分)
４、已知主视图，左视图，完成俯视图的投影。

(14分)
５、已知两曲面立体相贯，完成正面投影。

(特殊点要求用符号标出)(12分)
６、注全组合体的尺寸，尺寸数字在图上按l：1取整数量取。

(10分)
７、找出下面图中的错误，将正确的画在右边指定的位置。

(10分)
８、阅读零件图，回答问题。

(12分)。

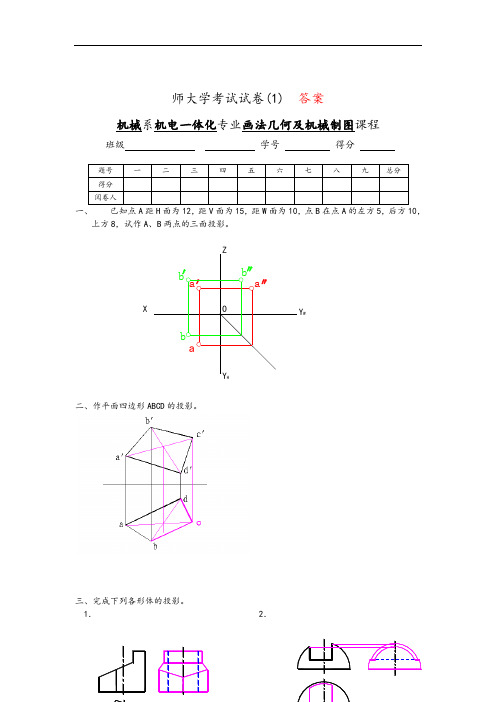

师大学考试试卷(1) 答案机械系机电一体化专业画法几何及机械制图课程班级学号得分题号一二三四五六七八九总分得分阅卷人一、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

XZYY WOa aabbb二、作平面四边形ABCD的投影。

三、完成下列各形体的投影。

1． 2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。

1．2．五、在指定位置将主视图画成全剖视图。

六、在指定位置将主视图画成剖视图。

八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。

九、读零件图，并回答问题。

1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

3．图中G1/2"表示：螺纹，1/2"表示，是螺纹（、外），4．Φ36H8表示：Φ36是，H8是又是，H是，8是。

5．说明符号的含义。

6.试画出主视图的外形。

答案：1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。

该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

2．指出该零件在长、宽、高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

3．图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是螺纹（、外），4．Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

5．说明符号的含义。

前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。

6.试画出主视图的外形。

（图形从略）师大学考试试卷(1)机械工程系机电一体化专业画法几何及机械制图课程班级学号得分，上方8，试作A、B两点的三面投影。

一、在平面ABC内作一条水平线，使其到H面的距离为10mm。

（10分)二、作平面△ABC和平面△EFG的交线，并判别可见性。

（10分)三、根据给出的视图,补画第三视图或视图中所缺的图线。

(14分，每题7分)1.2。

四、在指定位置将主视图画成剖视图。

(12分)五、补画视图中的缺线.（12分)六、指出下列螺纹画法中的错误，并将正确的画在指定位置.(8分)七、在指定位置画出剖面图（键槽深为3mm）.(8分）八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。

（8分）304:向心球轴承，04表示滚动轴承内径为20mm,3表示尺寸系列.九、读零件图，并回答问题。

（18分)1．该零件采用了哪些视图、剖视图或其它表达方法？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

3．说明Φ40H7的意义。

4．说明M68╳2的含义。

5．画出左视图的外形。

6。

说明符号的含义.答:1。

主视图采用了全剖,左视图采用了局部剖,俯视图，B-B、C-C断面图及D—D局部剖视图。

2.长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线3.Φ40H7表示：基本尺寸为Φ40的孔,H7为公差带代号，H为基本偏差代号,7为公差等级. 4。

M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。

5.左视图外形略6。

前者表示用去除材料的方法获得的表面粗糙度,Ra的值为6.3μm。

;后者表示，是由不去除材料的方法获得的零件表面。

一、在平面ABC内作一条水平线，使其到H面的距离为10mm。

(10分)二、作平面△ABC和平面△EFG的交线,并判别可见性。

（10分)三、根据给出的视图,补画第三视图或视图中所缺的图线.(14分,每题7分）1。

2。

四、在指定位置将主视图画成剖视图。

（12分)五、补画视图中的缺线.(12分）六、指出下列螺纹画法中的错误，并将正确的画在指定位置。

(8分）七、在指定位置画出剖面图（键槽深为3mm）.（8分)八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。

2004年11月机械工程师资格考试综合素质与技能（第一单元）（课程代码：9998）本试卷分第Ⅰ卷（选择题）和第Ⅱ卷两部分。

考试时间为180分钟。

第Ⅰ卷（共80分）一、单项选择题（1～20题，每小题1分，21～50题，每小题2分，共计80分）下列各题A）、B）、C）、D）四个选项中，只有一个选项是正确的。

1．图样上的剖面符号时，代表材料为A）金属材料B）非金属材料C）线圈绕组元件D）玻璃2．A3图样的标准幅面尺寸为A）594mm×841mm B）841mm×1189mmC）297mm×420mm D）210mm×297mm3．图样上外螺纹轴向视图中，小径表示为A）约l／4圈的细实线B）约3／4圈的虚线C）约3／4圈的细实线D）约l／4圈的粗实线4．评定表面粗糙度时，设定取样长度是为了A）限制表面缺陷的影响B）限制形状误差的影响C）限制表面波纹度的影响D）限制尺寸误差的影响5．适宜于生产现场初步判断钢种的简易办法是A）光谱分析法B）火花鉴别法C）化学分析法D）看谱镜法6．镗床镗杆、压缩机活塞杆、高速传动精密齿轮为提高工件表面硬度、耐磨性、耐蚀性及热硬性，通常采用的热处理是A）渗碳B）碳氮共渗C）渗氮D）渗硼7．要求实现精度较高的定传动比传动时，应采用A）平带传动B）同步带传动C）多楔带传动D）V带传动8．变频调速的方法适用于A）异步电机B）直流电机C）同步电机D）单速电机9．刀具的月牙洼磨损常发生在A）前刀面B）后刀面C）副后刀面D）刀刃上10．用于发动机气缸内壁、活塞环等零件的电镀工艺是A）镀铜B）镀锌C）镀锡D）镀铬11．ISO 14000系列国际标准是A）环境管理领域的标准B）质量管理领域的标准C）技术管理领域的标准D）工业管理领域的标准12．对资源进行计划、组织、领导和控制，以有效实现既定目标的过程称为A）管理B）战略C）决策D）谋略13．ISO 9000族标准（2000年版）的基本标准是A）ISO 9000B）ISO 9000 ISO 9001C）ISO 9000 ISO 9001 ISO 9004D）ISO 9000 ISO 90001 ISO 9004 ISO 901114．产品制造过程中的质量控制包括A）生产技术准备的质量保证、现场文明生产的管理和制造过程的质量控制B）原材料、设备的工序能力和工艺规范C）机床和刀具选择、环境温度的控制和监测监控D）毛坯质量、加工参数的落实和检测方法的选定15．CAPP是A）计算机辅助工艺规程设计B）计算机集成化制造系统C）计算机辅助设计D）柔性制造系统16．微型计算机的微处理器的位数是指A）地址总线的位数B）数据总线的位数C）输出数据的位数D）输入数据的位数17．在机械制造自动化的发展过程中，在技术上已经经历了三个阶段，即A）设计自动化、柔性自动化和综合自动化B）管理自动化、柔性自动化和综合自动化C）刚性自动化、柔性自动化和综合自动化D）信息自动化、柔性自动化和综合自动化18．在数控铣床的坐标系中，其主轴的坐标轴为A）X轴B）Y轴C）Z轴D）A轴19．常用的数控加工指令代码中属于辅助功能代码的是A）S B）T C）M D）G20．微型计算机CPU中的运算器的主要功能是A）算术运算B）算术和逻辑运算C）逻辑运算D）非算术和非逻辑性运算21．滚动轴承外圈外径和安装孔之间配合采用A）基孔制配合且只标注孔的尺寸公差B）基轴制配合且只标注轴承外径公差C）基孔制配合且只标注轴承外径公差D）基轴制配合且只标注孔的尺寸公差22．已知零件的主视图和俯视图，正确的左视图为23．图样上虚线的宽度约为粗实线宽度的A）l／2 B）l／3 C）l／4 D）124．万能铣床的传动齿轮普遍采用的强韧化处理是A）淬火+回火B）等温淬火C）感应加热淬火+回火D）分级淬火25．刨刀、板牙、手锯通常选用的碳素工具钢是A）T7A B）T8A C）T10A D）T12A26．压铸模、铆钉热压模通常选用的合金工具钢是A）5CrMnMo B）3Cr2W8VC）Cr12MoV D）CrWMn27．锥形悬伸轴的键联结多采用A）平键B）导向键C）半圆键D）楔键28．传动链中，难以实现大减速比的传动方式是A）蜗轮蜗杆传动B）谐波传动C）单级齿轮传动D）行星齿轮传动29．液压泵输出的能量主要是A）化学能B）热能C）电能D）压力能30．浇铸灰铸铁零件时，由于使用的铸造方法不同，所获铸件的最小壁厚是不一样的，壁厚仅为1.5mm薄壁灰铸铁件，最宜采用A）砂型铸造B）金属型铸造C）熔模铸造D）压铸31．锻造比通常的表示方法是采用锻件变形前后的A）半径比B）长度比C）体积比D）表面积比32．补焊铸铁件某些铸造缺陷的最有效方法是A）电焊B）气焊C）压焊D）氩弧焊33．下列因素中对刀具耐用度影响最大的是A）切削深度B）进给量C）切削速度D）切削宽度34．在正常切削条件下，当刀具前角增大时，主切削力A）增大B）减小C）不变D）无规律变化35．在设计某试制产品的加工工艺时，若下述夹具都能够满足加工质量要求，应当首选A）组合夹具B）通用夹具C）专用夹具D）可调夹具36．发明专利权的期限为A）5年B）10年C）15年D）20年37．按照一般经济规律，人们在市场上购买一种商品的数量取决于它们的价格，在相同条件下，价格与需求量呈现A）正比关系B）反比关系C）无关系D）波动关系38．根据成本总额对业务量（生产量或销售量）总数的依存关系，企业的总成本可划分为A）生产成本、销售成本和管理成本B）可变成本和固定成本C）生产成本、制造费用和销售费用D）材料成本、工人工资和管理成本39．精益生产区别于传统生产的两大特色是A）准时制生产和看板管理B）定置管理和看板管理C）大批量生产和定置管理D）大批量生产和准时制生产40．ISO 9000中的质量手册内容不包括A）质量管理体系的范围B）形成文件的程序C）产品技术要求D）质量管理体系过程之间的相互作用41．为了获得质量高度可靠的产品，需方最好要求供方进行A）型式试验B）市场抽样检验的论证监督C）供方质量体系评定认证D）型式试验+供方质量体系评定认证+认证后监督42．下列量仪中适用于进行外径尺寸直接测量的只有A）百分表B）千分尺C）千分表D）测微仪43．51系列单片机外数据存储器的寻址范围（字节数）是A）64kB B）32kB C）16kB D）8kB44．通常微机系统中用于存储随机数据的存储器件为A）RAM B）ROM C）EPROM D）I/O45．可编程逻辑控制器（PLC）的语言多采用A）汇编语言B）C语言C）机器语言D）指令表语言和梯形图语言46．下列微处理器属16位的是A）803l CPU B）Z80 CPU C）8086 CPU D）805l CPU47．计算机集成制造系统将设计和工艺模块、制造模块和管理模块联结在一起的核心技术是A）设计技术B）信息技术C）制造技术D）管理技术48．柔性制造（加工）单元（FMC）是一种具有加工、存储和搬运功能的小规模机械制造自动化系统，该系统最适合于A）少品种大批量生产B）少品种中小批量生产C）多品种大批量生产D）多品种中小批量生产49．机械制造自动化中的物流系统的三个基本功能是：上下料／装卸功能，传输与搬运功能以及A）定位功能B）检验功能C）识别功能D）存储功能50．现代机械制造自动化涵盖的主要技术内容为A）加工作业自动化、物流自动化、信息自动化和管理自动化B）设计自动化、物流自动化、信息自动化和管理自动化C）刚性自动化、物流自动化、信息自动化和管理自动化D）柔性自动化、物流自动化、信息自动化和管理自动化2004年11月机械工程师资格考试综合素质与技能（第一单元）（课程代码：9998）第Ⅱ卷（共40分）二、简答题（每小题5分，共计40分）51．在不删除轮廓线、不改变尺寸数值及公差项目的条件下，改正下图中的错误。

１、选择、填空题(20分) (用“是”或“否”选择正确的答案) 1）已知AB与H面倾角为30，指出正确的投影图。

2）判断两直线的相对位置。

(相交平行交叉垂直垂直相交)
3）选择出下列断面图中正确的一组。

4）已知两圆柱相贯，判断正确的视图。

5）已知形体的V、H的投影，判断正确的w投影。

２、已知△ABC与点D和直线EF共面，完成△ABC的侧面投影。

(10分)
３、求作直线MN与平面ABCD的交点，并判定可见性。

(12分)
４、已知主视图，左视图，完成俯视图的投影。

(14分)
５、已知两曲面立体相贯，完成正面投影。

(特殊点要求用符号标出)(12分)
６、注全组合体的尺寸，尺寸数字在图上按l：1取整数量取。

(10分)
７、找出下面图中的错误，将正确的画在右边指定的位置。

(10分)
８、阅读零件图，回答问题。

(12分)
1）零件图中有_____处退刀槽，_____处倒角。

2）零件图中有_____处螺纹结构，标注为_____，其表达的含义是__________。

3）零件图中销孔的定形尺寸是_____mm，定位尺寸是_____mm；键槽的定位尺寸是_____mm。

4）零件图中有_____种表面粗糙度，其中要求加工精度最高的是______。

5）作A-A，B-B断面图。

2006-2007学年第2学期考试试题（B ）卷课程名称 《机械原理》 任课教师签名 何、徐、吕出题教师签名 题库 审题教师签名 何毅斌 考试方式 （闭）卷 适用专业 机械类 考试时间 （ 120 ）分钟一、填空 （每小题3分，共15分）1． 某齿轮机构，主动齿轮转动方向已在图A 标出。

用低副替代后的机构是图 所示的机构。

2. 在机构运动分析图解法中，影像原理只适用于 。

3. 在曲柄摇杆机构中，当曲柄为主动件，且 共线时，其传动角为最小值。

4. 凸轮机构中，从动件根据其端部结构型式，一般有 、 、 等三种型式。

5. 渐开线斜齿圆柱齿轮的标准参数在 面上；在尺寸计算时应按 面参数代入直齿轮的计算公式。

二、是非题 （用 “ Y ” 表 示 正 确 ，“ N ” 表示 错 误 填 在 题 末 的 括 号 中 ）。

（每小题2分，共10分）1、在平面机构中，不与机架直接相连的构件上任一点的绝对速度均不为零。

------------------------------------------------------( )2、平面四杆机构有无急回特性取决于极位夹角是否大于零。

------( )3、一对相互啮合的直齿圆柱齿轮的安装中心距加大时，其分度圆压力角也随之加大。

----------------------------------( )4、一对斜齿圆柱齿轮啮合传动时，轮齿接触线平行于齿轮轴线。

－－－－-------------------------( )5、轮齿式棘轮机构的转角可以有级调整。

- - - - - - - - -- - - - - - - - - - （ ） 三、作图题（共30分） 1．已知图示四杆机构各杆长度：l AB =83mm ，l BC =67mm ，l CD =51mm ，l AD =32mm 。

(1)分析该四杆机构中是否有曲柄存在，并指出哪个构件是曲柄。

（8分） (2)作图表示出该机构的所有瞬心。

武汉大学电气工程学院2003- 2004学年第一学期考试试题（A）参考答案科th电路（上）1、电路如图（a）所示，其屮R=2Q, L=1H, C=0.1F，队（0〉=0,若电路的输入电流波形图（b）所示，试求出t〉0以后收、似、wc■的波形。

（15分）解：/,= 2/ 0< / < 2 s z s=4 2 s</<4s/,= 0 />4s 4tV 0<f<25〜：/?/•, : 2x(= 8V 2s< t< 4s0 / >452V 0<t<2sdi di//； = £—： lx—： OV ls</< 45 L dt dtOV />4s10/2 V 0</<2A | / 1 /v— /；( }d =w t.(0)+- /；( )d : 40+ 40(/- 2)V 25</<4.Vc - C 0120V />4.y（图略）2、题2图屮（a）、（b）分别为灯流电阻电路N：、N2,元件参数如图所示。

(1) 、试求出N ，、1^2的最简单电路;(2) 、若将N ：、N 2连成图(C)所示的电路，问&为何位吋，消耗的功率最人，此 吋最人功率为何位。

(20分)解：题图(a)和(b)的简化电路的如图所示3、- •个阻感性负载与• •个纯阻性负载并联于220V 的工频正弦交流电源(f50Hz)，如阁 (a),所示，纯阻性负钱的功率为220W 。

为求得阻感性负载的参数，没计图(b)所示 电路，所加的电源仍为T 频正弦交流，并测得电FK 农@的读数力50V ，电流表®的读数则图(c)变为:® 2图b24Vd°①15V= 18.75W的等效电路进一步简化当久=3为1A ，功宇表@的读数为30W 。

解：(1) |Z| +C L、' =U 11 •I 2R =3OW R =30 X L = L =yl\Z\" -R 2 =40(2) I L =220/|Z| =220/50 =4.4AP RL =/2尺=4.42 x30 =580.8WQ," =I 2X L =4.42 x40 =774.4Var = 580.8 +220 = 800.8W4、三相电路如阁所示，第个功率表拗的读数为1666.67W,第二个功申衣©的读数力 833.33W.试求对称三相感性负载的有功功宇、无功功宇及功宇囚数。
