仪表位号说明

常用图例符号第一节 常用仪表、控制图形符号根据国家标准HG 20505－92《过程检测和控制系统用文字代号和图形符号》，参照GB2625－81国家标准，化工自控常用图形及文字代号如下。

一、图形符号 1．测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1（a ）所示。

图1测量点图(a)图(b)测量点测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线地起点加一个直径为2mm 的小圆或加虚线，如图1（b ）所示。

必要时，检出元件或检出仪表可以用表2所列的图形符号表示。

2．连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。

汉有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。

例如AS-0.14为0.14MPa 的空气源，ES-24DC 为24V 的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45°角）。

仪表连接线图形符号见表1。

表1　仪表连线符号表气压信号线6电信号线或短划线与细实线成45°角，下同导压毛细管8液压信号线9电磁、辐射、热、光、声波等信号线（有导向）10电磁、辐射、热、光、声波等信号线（无导向）11内部系统链（软件或数据链）1机械链13二进制电信号14二进制气信号15当有必要区分信号线的类型时3．仪表图形符号仪表图形符号是直径为12mm （或10mm ）的细实线圆圈。

仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开，如下图2（a ）所示。

处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图2（b ）所示。

当两个测量点引到一台复式仪表上，而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图2（c ）所示。

注：1.“供选用”的字母，指的是在个别设计中多次使用，而上表中未予规定其含意。

使用时该字母含义需在具体工程的设计图例中作出规定，第一位字母表示一种含意，而作为后继字母则表示另一种含意。

例如，字母N作为第一位字母时，含意可为应力；而作为后继字母时，含意可为示波器。

2.“未分类”的字母X，上表中未予规定其含意，适用于在一个设计中仅一次或有限的几次使用，它在不同地点作为第一位字母或作为后继字母均可有任何含意。

例如，XR-1可以是应力记录，XX-2则可以是应力示波器，但是要求在仪表圆圈之外注明“未分类”字母X的含意。

3.后继字母的确切含意，根据实际需要可以有不同的解释。

例如，I可以是指示仪、指示或指示的；T可以是变送器、变送、变送的。

4.被测变量的任何第一位字母若与修饰字母D(差)、F（比）、M（瞬间）、K（变化速率）、Q （积算或累计）中任何一个组合在一起，则表示另外一种含意的被测变量。

因此应把被测变量的字母与修饰字母的组合视为一体来看待。

例如，TDI和TI分别为温差指示和温度指示，这些修饰字母仅在特定情况下使用。

5.分析变量的字母A，包括表未予规定的分析项目。

当有必要表明具体的分析项目时，仪表圆圈中仍写A，一般在圆圈外右上方写出具体的分析项目。

例如分析CO2含量，应在圆圈外标注CO2，而不能用CO2代替圆圈内的字母A。

6.第一位字母的U表示多变量，用来表示代替多个变量的字母结合。

7.后继字母U表示多功能，用来表示代替多个功能的字母结合。

8.修饰字母S表示安全，仅用于紧急保护的检测仪表或检测元件及最终控制元件。

例如，PSV 表示非常状态下起保护作用的压力卸放阀或切断阀。

亦可用于事故压力条件下进行安全保护的阀门，而爆破膜则用PSE来标识（此符号不表示专业分工，仅用来说明符号的使用）。

9.后继字母G表示用于对过程检测观察而无标度的仪表，例如视镜、电视监视器等。

10.后继字母I适用于可读出模拟量或数字被测值的场合，就手动操作器而言，它可用于标度盘或设定值的指示。

汽车仪表盘指示灯及开关符号说明一、汽车仪表盘图解１综合显示屏１．１车外温度表：显示车外温度，在综合显示屏上用数字显示这一信息。

１．２瞬时油耗表：显示车辆某一瞬间油耗情况，单位是升/百公里L/100Km。

不少车型已经采用综合显示屏显示油耗，并能换算出余油尚能行驶的里程数。

１．３自动挡挡位显示：用于指示自动档档位。

不同车型的显示方法不同，有的使用指示灯配合图形，有的则通过显示屏直接显示。

２转速表：反映发动机转速的仪表，通常设置在仪表板内，与车速里程表对称地放置在一起。

驾驶员可以通过该表了解发动机的运转情况。

３车速里程表３．１速度表：显示的是汽车的时速，公制单位是公里/小时Km/h。

传统的车速表是机械式的，现在很多轿车仪表已经装备了使用传感器的电子车速表３．２里程表：它是记录车辆行驶里程的仪表，多整合在速度表内。

３．３小计里程表：记录车辆某一段行驶里程的仪表，多与里程表整合在一起，能够随时清零。

它能帮助车主掌握某段路程的长短以及计算油耗等。

二、仪表板显示符号及说明车门状态指示灯—显示车门是否完全关闭的指示灯，车门打开或未能关闭时，相应的指示灯亮起，提示车主车门未关好，车门关闭后熄灭.驻车指示灯—驻车制动手柄（即手刹）拉起时，此灯点亮。

手刹被放下时，该指示灯自动熄灭。

在有的车型上，刹车液不足时此灯会亮电瓶指示灯--显示蓄电池工作状态的指示灯。

接通电门后亮起，发动机启动后熄灭。

如果不亮或长亮不灭应立即检查发电机及电路。

刹车盘指示灯--显示刹车盘片磨损情况的指示灯。

正常情况下此灯熄灭，点亮时提示车主应及时更换故障或磨损过渡刹车片，修复后熄灭。

机油指示灯--显示发动机机油压力的指示灯，本灯亮起时表示润滑系统失去压力，可能有渗漏，此时需立即停车关闭发动机进行检查.水温指示灯--显示发动机冷却液温度过高的指示灯，此灯点亮报警时，应即时停车并关闭发动机，待冷却至正常温度后再继续行驶. 安全气囊指示灯--显示安全气囊工作状态的指示灯，接通电门后点亮，约3－4 秒后熄灭，表示系统正常，不亮或常量表示系统存在故障.ABS 指示灯--接通电门后点亮，约3－4 秒后熄灭，表示系统正常。

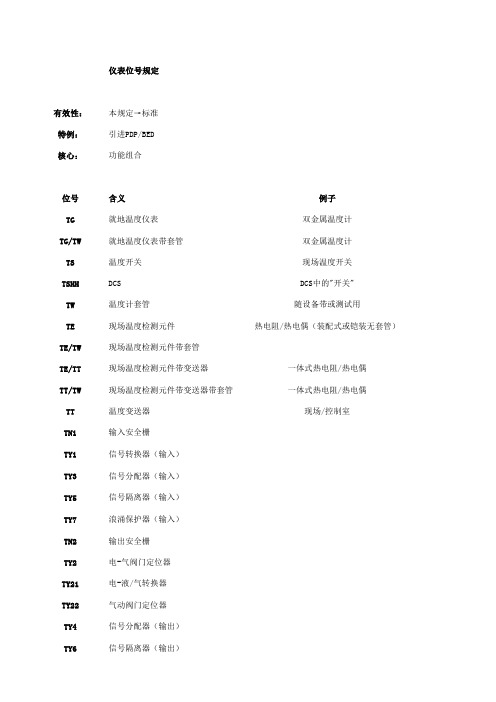

仪表位号规定有效性：本规定→标准特例：引进PDP/BED核心：功能组合位号含义例子TG就地温度仪表双金属温度计TG/TW就地温度仪表带套管双金属温度计TS温度开关现场温度开关TSHH DCS DCS中的"开关"TW温度计套管随设备带或测试用TE现场温度检测元件热电阻/热电偶（装配式或铠装无套管）TE/TW现场温度检测元件带套管TE/TT现场温度检测元件带变送器一体式热电阻/热电偶TT/TW现场温度检测元件带变送器带套管一体式热电阻/热电偶TT温度变送器现场/控制室TN1输入安全栅TY1信号转换器（输入）TY3信号分配器（输入）TY5信号隔离器（输入）TY7浪涌保护器（输入）TN2输出安全栅TY2电-气阀门定位器TY21电-液/气转换器TY22气动阀门定位器TY4信号分配器（输出）TY6信号隔离器（输出）TY8浪涌保护器（输出）TSV电磁阀TV控制阀TVZ减温喷头TZSH阀位开关OPENTZSL阀位开关CLOSETZT阀位变送器TZI阀位显示（DCS）0～100%TZN1输入安全栅阀位变送器TZN1H输入安全栅(开关)接近开关TZLH阀位指示（DCS）OPENPG就地压力仪表压力表PSLL压力开关现场压力开关PSLL DCS DCS中的"开关"PT现场压力变送器不带表头PT- A现场压力变送器不带表头,同一回路PT- B现场压力变送器不带表头,同一回路PX逻辑运算"1OO2"PdT现场差压变送器不带表头PIT现场压力变送器带表头PRC自动PIAHL显示报警PHS切换开关PV- A控制阀同一回路，如分程PV- B控制阀同一回路，如分程PCV自力式控制阀（压力）FI就地流量仪表就地转子流量计FS现场流量开关FE现场一次检测元件/传感器节流装置/电磁流量计传感器等FE/FIT现场流量传感器带转换器一体式电磁流量计等FT现场流量变送器/转换器不带表头FIT现场流量变送器/转换器带表头FDT现场流量变送器测密度质量流量计FX1T/P补偿FX2计算FX3计算FfIC比值控制FZ电动(气动)执行机构不是整体供货FV控制阀(包括执行机构，一体式)FY去VVVF等4～20mAFIQ指示+积算FQ积算LE现场一次检测元件/传感器超声波物位传感器等LE/LT现场液位传感器带转换器一体式超声波物位计等LT现场液位变送器/转换器不带表头LIT现场液位变送器/转换器带表头YS1电气运行信号YL1DCS中"电气运行信号"YS2电气故障信号YL2DCS中"电气故障信号"YS3电气运行模式信号自动/手动YL3DCS中"电气运行模式信号"YZSH电气来电动阀阀位信号OPEN,电动阀无位号时HS- DCS中或硬开关HS- H DCS中或硬开关开泵HS- L DCS中或硬开关停泵HY- H去电气"开/停泵"HY- L去电气"开/停泵"HIC遥控XV未分类的联锁阀KV程控阀XA公共报警示例01T-00101TE/TW-001E1入口天然气温度热电阻01TT-001温度变送器AI 01TI-001DCS01T-00201TW-002E1入口天然气温度温度计套管设备带01TE-002热电阻01TT-002温度变送器AI 01TIAH-002DCS01T-00301TE/TW-003工艺气一段炉管入口温度热电偶(带套管)01TT-003温度变送器RAI 01TICAHL-003DCS01TN2-003输出安全栅RAO 01TY2-003电-气阀门定位器01TV-003E1出口工艺气调节控制阀01TVZ-003减温喷头P-2013PIT-2013饱和塔出口补充开工中压蒸汽压力压力变送器PN1-2013输入安全栅(SIS一入二出)SRAI/AI PSH-2013去I-xxx SISPIAH-2013DCS01P-00301PIT-003转化炉辐射段炉膛负压差压变送器01PN1-003输入安全栅RAI 01PIC-003DCS01PHS-003C-102A/B切换DCS01PY-003A去C-102A透平调速调速器RAO 01PZ-003B去C-102B调进口导叶电动执行机构RAO 01PZIT-003B阀位变送器01PZN1-003B输入安全栅AI 01PZI-003B DCS01PZSH-003B C-102B风机进口阀位阀位开关01PZN1H-003B输入安全栅（开关）DI 01PZLH-003B DCS01PZSL-003B C-102B风机进口阀位阀位开关01PZN1L-003B输入安全栅（开关）DI01PZLL-003B DCS01P-04201PIT-042转化炉辐射段炉膛负压差压变送器01PN1-042输入安全栅（SIS）SRAI 01PSHH-042去I-100SIS01PAHH-042灯屏SDO01P-20501PS-205A供油总管压力低压力开关SRDI 01PSL-205A SIS01PS-205B供油总管压力低压力开关SRDI 01PSL-205B SIS01PS-205C供油总管压力低压力开关SRDI 01PSL-205C SIS01PSX2-205“三选二”去01I-001/002/003SIS01PAL-205灯屏SDO01I-001xxxxx SIS01SV-302联锁停C-102A停车电磁阀SRDO03L-02003LIT-020A V-302液位双法兰液位变送器03LN1-020A输入安全栅（SIS一入二出）SRAI/RAI 03LS-020A SIS03LIT-020B V-302液位双法兰液位变送器03LN1-020B输入安全栅（SIS一入二出）SRAI/RAI03LS-020B SIS03LIT-020C V-302液位双法兰液位变送器03LN1-020C输入安全栅（SIS一入二出）SRAI/RAI 03LS-020C SIS03LX2-020三选二SIS03LSH-020去I-200SIS03LAH-020灯屏SDO 03LI-020A DCS03LI-020B DCS03LI-020C DCS03LX3-020三选二DCS03LSLL-020去03I-3001DCS03I-3008强制03LIC-020DCS03LICAHLL-020DCS03LHS-020切换DCS03LN2-020A输出安全栅RAO 03LY2-020A电-气阀门定位器03LV-020A粗甲醇去V-303控制阀03I-3001xxxx DCS03LSV-020A xxxxxxx电磁阀RDO 03LN2-020B输出安全栅RAO 03LY2-020B电-气阀门定位器03LV-020B粗甲醇去V-303控制阀03I-3001xxxx DCS03LSV-020B xxxxxxx电磁阀RDO03F-03103FE/FIT-031出V-303粗甲醇流量质量流量计AI03FR-031DCS 03FQ-031DCS。

注：1.“供选用”的字母，指的是在个别设计中多次使用，而上表中未予规定其含意。

使用时该字母含义需在具体工程的设计图例中作出规定，第一位字母表示一种含意，而作为后继字母则表示另一种含意。

例如，字母N作为第一位字母时，含意可为应力；而作为后继字母时，含意可为示波器。

2.“未分类”的字母X，上表中未予规定其含意，适用于在一个设计中仅一次或有限的几次使用，它在不同地点作为第一位字母或作为后继字母均可有任何含意。

例如，XR-1可以是应力记录，XX-2则可以是应力示波器，但是要求在仪表圆圈之外注明“未分类”字母X的含意。

3.后继字母的确切含意，根据实际需要可以有不同的解释。

例如，I可以是指示仪、指示或指示的；T可以是变送器、变送、变送的。

4.被测变量的任何第一位字母若与修饰字母D(差)、F（比）、M（瞬间）、K（变化速率）、Q （积算或累计）中任何一个组合在一起，则表示另外一种含意的被测变量。

因此应把被测变量的字母与修饰字母的组合视为一体来看待。

例如，TDI和TI分别为温差指示和温度指示，这些修饰字母仅在特定情况下使用。

5.分析变量的字母A，包括表未予规定的分析项目。

当有必要表明具体的分析项目时，仪表圆圈中仍写A，一般在圆圈外右上方写出具体的分析项目。

例如分析CO2含量，应在圆圈外标注CO2，而不能用CO2代替圆圈内的字母A。

6.第一位字母的U表示多变量，用来表示代替多个变量的字母结合。

7.后继字母U表示多功能，用来表示代替多个功能的字母结合。

8.修饰字母S表示安全，仅用于紧急保护的检测仪表或检测元件及最终控制元件。

例如，PSV 表示非常状态下起保护作用的压力卸放阀或切断阀。

亦可用于事故压力条件下进行安全保护的阀门，而爆破膜则用PSE来标识（此符号不表示专业分工，仅用来说明符号的使用）。

9.后继字母G表示用于对过程检测观察而无标度的仪表，例如视镜、电视监视器等。

10.后继字母I适用于可读出模拟量或数字被测值的场合，就手动操作器而言，它可用于标度盘或设定值的指示。
