多功能仪表使用说明书

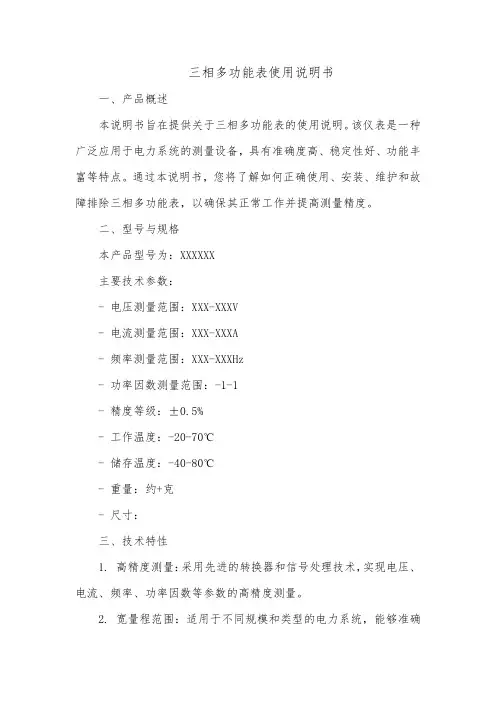

三相多功能表使用说明书一、产品概述本说明书旨在提供关于三相多功能表的使用说明。

该仪表是一种广泛应用于电力系统的测量设备，具有准确度高、稳定性好、功能丰富等特点。

通过本说明书，您将了解如何正确使用、安装、维护和故障排除三相多功能表，以确保其正常工作并提高测量精度。

二、型号与规格本产品型号为：XXXXXX主要技术参数：- 电压测量范围：XXX-XXXV- 电流测量范围：XXX-XXXA- 频率测量范围：XXX-XXXHz- 功率因数测量范围：-1-1- 精度等级：±0.5%- 工作温度：-20-70℃- 储存温度：-40-80℃- 重量：约+克- 尺寸：三、技术特性1. 高精度测量：采用先进的转换器和信号处理技术，实现电压、电流、频率、功率因数等参数的高精度测量。

2. 宽量程范围：适用于不同规模和类型的电力系统，能够准确测量大范围变化的电量参数。

3. 可靠性与稳定性：采用高质量的电子元件和材料，经过严格的质量控制和环境测试，确保长期稳定运行。

4. 多功能显示：具有大屏幕液晶显示界面，可以同时显示多个电量参数和统计数据。

5. 数据存储与导出：内置大容量存储器，可以存储大量的历史数据和事件记录，可通过通讯接口导出至计算机进行进一步分析。

6. 远程控制与通讯：支持多种通讯协议，可以通过RS485、以太网等接口与远程监控系统连接，实现远程控制和数据传输。

7. 防雷与浪涌保护：内置浪涌保护电路和防雷元件，有效防止雷电对仪表的损害。

8. 安装便捷：提供多种安装方式，可以固定在盘柜上或安装在导轨上，方便用户灵活配置。

四、安装与连接1. 安装位置：选择一个合适的位置来安装三相多功能表，确保周围环境干燥、无强磁场干扰，方便维护操作。

egn多功能电力仪表说明书摘要：1.EGN 多功能电力仪表概述2.EGN 多功能电力仪表的主要功能3.EGN 多功能电力仪表的安装与接线4.EGN 多功能电力仪表的使用与维护5.EGN 多功能电力仪表的注意事项正文：【1.EGN 多功能电力仪表概述】EGN 多功能电力仪表是一种集测量、显示、控制、保护、通讯于一体的智能化电力仪表，适用于各种工业和民用建筑的电气系统。

本仪表根据我国电力系统的特点和需求，采用了先进的技术和设计理念，具有较高的性能和可靠性。

【2.EGN 多功能电力仪表的主要功能】（1）测量功能：EGN 多功能电力仪表可测量电压、电流、功率、功率因数、频率等电力系统参数。

（2）显示功能：仪表采用高亮度LED 显示屏，可实时显示测量参数，并具有背光功能，方便夜间观察。

（3）控制功能：通过仪表内部的继电器，可实现对电路的自动控制和保护。

（4）保护功能：仪表具有短路、过载、欠压、过压等保护功能，可有效保护电气设备。

（5）通讯功能：EGN 多功能电力仪表支持RS485 通讯接口，可与上位机或其他智能设备进行数据通讯。

【3.EGN 多功能电力仪表的安装与接线】（1）安装：仪表可安装在配电箱、控制柜等电气设备的内部或外部，安装时应确保仪表与设备之间的距离足够，以便于操作和维护。

（2）接线：仪表的接线应遵循“红进红出，蓝进蓝出”的原则，即将红色电缆接在红色端子，蓝色电缆接在蓝色端子。

同时，接线时应确保电缆的绝缘层完好，以防止短路和触电事故。

【4.EGN 多功能电力仪表的使用与维护】（1）使用：在使用仪表前，应先检查仪表的各项功能是否正常，并确保仪表的接线正确。

使用过程中，应遵循安全操作规程，避免误操作。

（2）维护：为确保仪表的性能和可靠性，应定期对仪表进行维护。

维护内容包括：清洁仪表、检查接线、检查仪表的各项功能等。

【5.EGN 多功能电力仪表的注意事项】（1）在安装和使用过程中，应确保仪表不受潮、不受污染，以免影响仪表的性能。

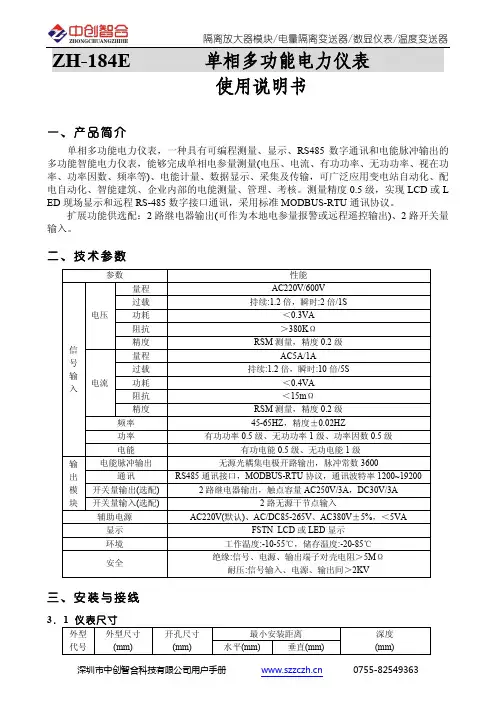

使用说明书一、产品简介单相多功能电力仪表，一种具有可编程测量、显示、RS485数字通讯和电能脉冲输出的多功能智能电力仪表，能够完成单相电参量测量(电压、电流、有功功率、无功功率、视在功率、功率因数、频率等)、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。

测量精度0.5级，实现LCD 或L ED 现场显示和远程RS-485数字接口通讯，采用标准MODBUS-RTU 通讯协议。

扩展功能供选配：2路继电器输出(可作为本地电参量报警或远程遥控输出)、2路开关量输入。

二、技术参数三、安装与接线33．2 安装方法(1) 在固定配电柜开开孔尺寸大小的孔；(2) 取出仪表，松开螺丝，取下固定支架；(3) 仪表由前插入安装孔；(4) 插入仪表固定支架，并拧紧螺丝固定仪表。

3．3 端子接线说明：如与仪表壳体接线图不一致，请以仪表壳体接线图为准！四、编程操作4．1 进入和退出编程状态进入编程状态:在测量显示状态时按住“SET”键约3秒钟，进入密码认证页面，使用“◄”键,“▲”键和“▼”键输入密码(出厂默认用户密码为1111)，再按“SET”键就进入编程状态页面。

注意：如果输入密码按“S ET”键后，退出到测量显示状态，则表示输入密码不正确。

退出编程状态：在编程状态，一直按住“SET”键约2秒钟，退出编程状态，会提示用户选择是否保存设置值，“”保存设置值，“”不保存设置值。

4．2 编程操作中按键的使用功能键SET：确认设置值，进入下一项设置或退出设置。

位选键◄：循环选定要设置的数码位，选定的数码位下会有一个下画线指示。

增加键▲：改变选定数码位的数值(数码数值从0到9循环)。

减小键▼：改变选定数码位的数值(数码数值从9到0循环)。

4．3 设置参数说明4．3．1 仪表运行参数设置(长按“SET”键3秒进入)说明：输入进入菜单的密码，只有密码正确才能进入菜单，出厂预设值为PT的倍率，出厂预设为CT的倍率，出厂预设为为固定显示方式，手动切换显示项；说明：仪表地址，多机通信时用于识别本机通讯的波特率，出厂预设值为、、说明：个数据位个停止位、奇校验8个数据位1个停止位、偶校验个停止位、无校验位8电能清说明：0，LCD背光开启时间背光常开；1～9999说明：设置进入菜单的密码，密码预设值为为遥控，其它设置值见继电器操作说明无此功能时无这项菜单显示无此功能时无这项菜单显示无此项功能时无这项菜单显示说明：单位为秒，详细说明见继电器操作说明为遥控，其它设置见继电器操作说明无此功能时无这项菜单无此功能时无这项菜单无此项功能时无这项菜单说明：单位为秒，详细说明见继电器操作说明说明：保存参数修改值，以前参数值不变五、面板说明与测量信息显示5．1 测量信息测量中的电量参数有：U (电压)；I (电流)；P (有功功率)；Q (无功功率)；PF (功率因数)；S(视在功率)；F(频率)以及有功(无功)电能；所有的测量电量参数全部保存仪表内部的电量信息表中，通过仪表的RS485通讯接口可访问采集这些数据。

egn多功能电力仪表说明书尊敬的用户，感谢您购买我们的egn多功能电力仪表。

在使用前，请仔细阅读本说明书，确保您了解并熟悉其各项功能和操作方法。

第一章：产品概述egn多功能电力仪表是一种广泛应用于电力监测、计量和控制领域的设备。

它具有高精度测量、多功能显示、数据存储和远程通信等功能，可以满足不同用户的需求。

本仪表适用于电力局、工矿企业、公共事业单位等需要对电力设备进行监控和管理的场所。

第二章：产品特点1. 高精度测量：采用先进的传感器和测量技术，对电压、电流、有功功率、无功功率、功率因数等电力参数进行高精度测量。

2. 多功能显示：配备大屏幕液晶显示屏，可同时显示多个电力参数，方便用户实时掌握电力设备的运行状态。

3. 数据存储：内置大容量存储芯片，可记录大量的电力参数数据，方便用户进行历史数据查询和分析。

4. 远程通信：支持多种通信协议，如Modbus、RS485等，可实现与上位机或其他智能设备的远程通信，方便用户进行远程监控和管理。

5. 多种安装方式：提供壁挂式和导轨式两种安装方式，方便用户根据不同需求进行选择。

6. 安全性高：具备过载保护、短路保护、过压保护等功能，可有效保障用户设备和人身安全。

7. 易于操作：配备简单易用的操作按键和菜单界面，用户可轻松完成各项操作。

第三章：技术参数1. 测量精度：电压、电流测量精度为±0.5%，有功功率、无功功率、功率因数测量精度为±1%。

2. 显示尺寸：800×480像素，大屏幕液晶显示屏。

3. 数据存储容量：内置1GB存储空间，可记录超过10万条电力参数数据。

4. 通信协议：支持Modbus、RS485等通信协议。

5. 工作电源：AC 100-240V，50/60Hz。

6. 功耗：小于5W。

7. 安装方式：壁挂式和导轨式可选。

8. 过载保护、短路保护、过压保护等功能。

9. 工作环境：-20℃～+50℃，湿度小于85%。

第四章：操作说明1. 开机：按下电源键，仪器自动开机，液晶显示屏亮起并显示欢迎画面。

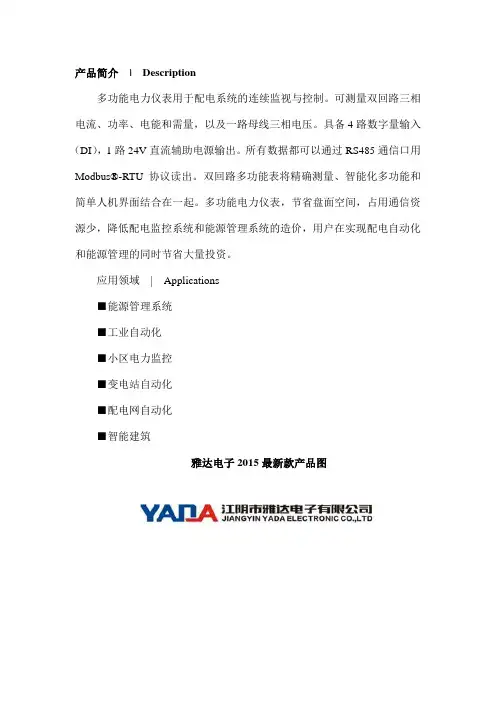

产品简介|Description多功能电力仪表用于配电系统的连续监视与控制。

可测量双回路三相电流、功率、电能和需量，以及一路母线三相电压。

具备4路数字量输入（DI），1路24V直流辅助电源输出。

所有数据都可以通过RS485通信口用Modbus®-RTU协议读出。

双回路多功能表将精确测量、智能化多功能和简单人机界面结合在一起。

多功能电力仪表，节省盘面空间，占用通信资源少，降低配电监控系统和能源管理系统的造价，用户在实现配电自动化和能源管理的同时节省大量投资。

应用领域|Applications■能源管理系统■工业自动化■小区电力监控■变电站自动化■配电网自动化■智能建筑雅达电子2015最新款产品图面板显示：高亮度LED显示3相测量值直观显示I/O状态显示通讯：MODBUS-RTU通讯协议RS-485接口其它特征：96X96小型尺寸雅达仪表外形尺寸：96*48------开孔尺寸：（91*45）雅达仪表外形尺寸：48*48------开孔尺寸：（45*45）雅达仪表外形尺寸：72*72------开孔尺寸：（67*67）雅达仪表外形尺寸：80*80------开孔尺寸：（76*76）雅达仪表外形尺寸：96*96------开孔尺寸：（91*91）雅达仪表外形尺寸：120*120------开孔尺寸：（111*111）面板安装安装方法1).在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。

2).取出仪表，松开定位螺丝，取下固定夹。

3).将仪表安装插入配电柜的仪表孔中。

4).插入仪表的固定夹，固定定位螺丝。

注：L-N为辅助电源请按仪表外壳接线图正确接线！辅助电源多功能电力仪表Acuvim390具备通用的(AC/DC)开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V(AC/DC)电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-270V，请保证所提供的电源适用于该系列产品，以上防止损坏产品。

多功能电力仪表使用手册使用手册USER MANUAL目录一、多功能电力仪表使用手册 (2)1、概述 (2)2、技术参数 (2)3、编程和使用 (3)测量显示 (3)编程操作 (5)4、通迅 (10)通迅报文举例 (11)MODBUS地址信息表 (11)5、功能输出 (13)二、多功能三相电压、三相电流、有功电度、无功电度表使用手册 (14)1、概述 (14)2、使用 (14)三、多功能有功电度、无功电度使用手册 (16)4、概述 (16)5、使用 (16)四、多功能三相电流、有功电度表使用手册 (18)1、概述 (18)2、使用 (18)五、接线图 (19)120*120接线图 (20)96*96接线图 (21)80*80接线图 (22)72*72接线图 (23)六、常见问题及解决方法： (24)多功能电力仪表--使用手册一、概述多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。

测量精度为0.5级、实现LED 现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。

外形代号外形尺寸（mm）测量显示辅助功能42方形120*120*112 相电压、线电压、电流、总有功功率、总无功功率、总功率因素、总视在功率、频率、有功电能、无功电能3排LED分页显示电能脉冲输出数字通讯96方形96*96*1126方形80*80*76数字通讯72方形72*72*105性能参数输入测量显示网络三相三线、三相四线电压额定值AC100V、400V（订货时说明）过负荷持续：1.2倍瞬时：10倍/10s功耗<1VA（每相）阻抗>500kΩ精度RMS测量，精度等级0.5电流额定值AC1A、5A（订货时请说明）过负荷持续：1.2倍瞬时：10倍/10s功耗<0.4VA(每相)阻抗<2mΩ精度RMS测量，精度等级0.5频率40~60Hz，精度0.1Hz功率有功、无功、视在功率，精度0.5级电能四象限计量，有功精度0.5级，无功精度1级显示可编程、切换、循环（LED）显示电源频率AC/DC 85~270V 功率≤5VA输出电能RS-485、MODBUS-RTU协议显示2路电能脉冲输出，光耦继电器（6方形、72方形除外）环境工作范围-10~55℃功耗-20~75℃安全耐压输入/电源>2kV，输入/输出>2kV，电源/输出>1kV 绝缘输入、输出、电源对机壳>5MΩ1）辅助电源：多功能电力仪表具备通用的(AC/DC)电源输入接口，若不作特殊声明，提供的是AC/DC85~270V电源接口的标准产品，保证所提供的电源适用于该系列的产品，以防止损坏产品。

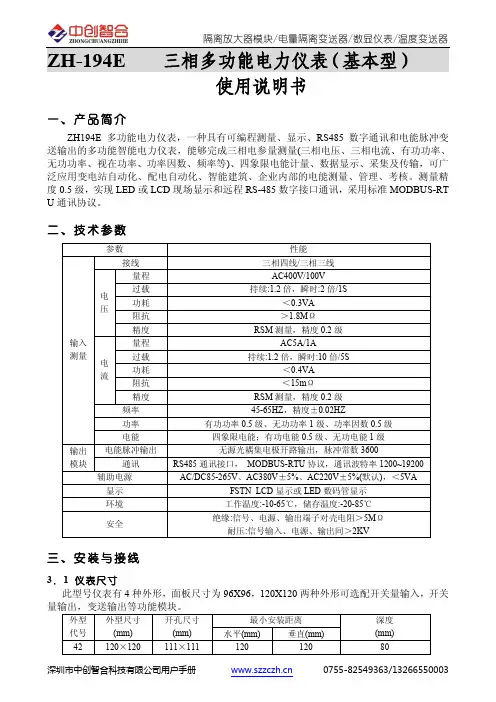

使用说明书一、产品简介ZH194E 多功能电力仪表，一种具有可编程测量、显示、RS485数字通讯和电能脉冲变送输出的多功能智能电力仪表，能够完成三相电参量测量(三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等)、四象限电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。

测量精度0.5级，实现LED 或LCD 现场显示和远程RS-485数字接口通讯，采用标准MODBUS-RT U 通讯协议。

二、技术参数三、安装与接线3．1 仪表尺寸此型号仪表有4种外形，面板尺寸为96X96，120X120两种外形可选配开关量输入，开关3．2 安装方法(1) 在固定配电柜开开孔尺寸大小的孔；(2) 取出仪表，松开螺丝，取下固定支架；(3) 仪表由前插入安装孔；(4) 插入仪表固定支架，并拧紧螺丝固定仪表。

3．3 端子接线说明：如与仪表壳体接线图不一致，请以仪表壳体接线图为准！(1) 电压输入：输入电压不要高于产品的额定输入电压（100V或400V），否则应考虑使用PT，为了便于维护，建议使用接线排。

(2) 电流输入：11、13、15为电流互感器的进线端，*表示为电流同名端(进线端)。

标准额定输入电流为5A，大于5A的情况应使用外部CT。

如果使用的CT上连有其它仪表，接线应采用串接方式。

去除产品的电流输入连线之前，一定要先断开CT 一次回路或者短接二次回路，为便于维护，建议使用接线排。

(3) 要确保输入电压、电流相序一致，方向一致；否则会出现数值和符号错误(功率和电能)!(4) 仪表可以工作在三相四线方式或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。

一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式，三相三线可以只安装2 个CT（A 和C 相），三相四线需要安装三个CT。

仪表内可设置两种接线方式，实际接线方式和表内设置接线方式必须一致，否则仪表的测量数据不正确。

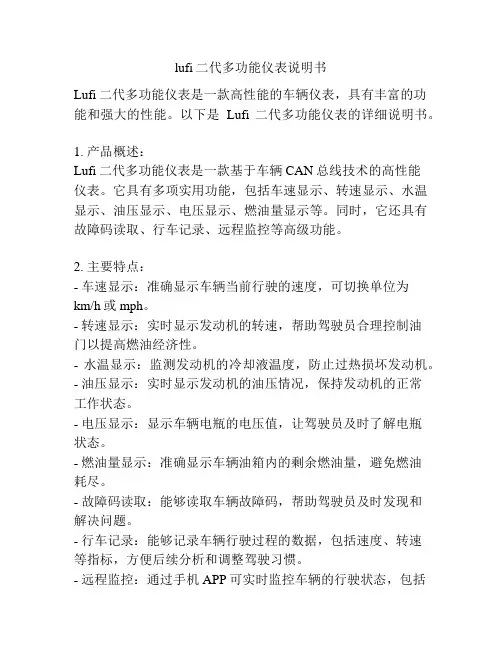

lufi二代多功能仪表说明书Lufi二代多功能仪表是一款高性能的车辆仪表，具有丰富的功能和强大的性能。

以下是Lufi二代多功能仪表的详细说明书。

1. 产品概述：Lufi二代多功能仪表是一款基于车辆CAN总线技术的高性能仪表。

它具有多项实用功能，包括车速显示、转速显示、水温显示、油压显示、电压显示、燃油量显示等。

同时，它还具有故障码读取、行车记录、远程监控等高级功能。

2. 主要特点：- 车速显示：准确显示车辆当前行驶的速度，可切换单位为km/h或mph。

- 转速显示：实时显示发动机的转速，帮助驾驶员合理控制油门以提高燃油经济性。

- 水温显示：监测发动机的冷却液温度，防止过热损坏发动机。

- 油压显示：实时显示发动机的油压情况，保持发动机的正常工作状态。

- 电压显示：显示车辆电瓶的电压值，让驾驶员及时了解电瓶状态。

- 燃油量显示：准确显示车辆油箱内的剩余燃油量，避免燃油耗尽。

- 故障码读取：能够读取车辆故障码，帮助驾驶员及时发现和解决问题。

- 行车记录：能够记录车辆行驶过程的数据，包括速度、转速等指标，方便后续分析和调整驾驶习惯。

- 远程监控：通过手机APP可实时监控车辆的行驶状态，包括车速、转速等信息。

3. 使用方法：- Lufi二代多功能仪表通过连接车辆的CAN总线来获取车辆数据。

用户只需将仪表与车辆的OBD接口连接，即可实现数据传输。

- 仪表具有多种显示模式，用户可通过按钮进行切换。

同时，仪表还支持用户自定义显示内容，可根据自己的需求进行调整。

- 用户可通过手机APP对仪表进行远程控制和监控。

对于故障码读取和行车记录等高级功能，用户可在APP中进行操作。

4. 注意事项：- 仪表需经过专业人士安装和调试。

- 在使用过程中，需保证车辆电源的正常工作，避免因电源问题导致数据传输中断。

- 用户在使用远程监控功能时，需确保手机APP和仪表之间的网络连接正常。

- 如果发现仪表显示异常或有其他问题，请及时联系售后服务人员。

上海康比利仪表有限公司KLY-D96-M-C1、KLY-D96-M-C2KLY-D120-M-C2、KLY-D144-M-C2多功能电力仪表使用说明书$目录危险和警示 (2)基本操作 (2)外 观 (3)安装示意 (3)外形尺寸图 (4)连接示意图 (4)接 线 图 (5)设 置 (6)电压接线检查功能 (10)主要参数及技术指标 (12)功能特性 (13)正常显示操作电流 (14)电压 (14)功率、功率因数 (15)最大值平均值 (16)谐波 (18)电度 (19)端子安装示意图 (20)多功能表型号编写规则 (21)执行标准 (21)可选模块 (22)术语缩写 (23)版本号：V2.2危险及警示该装置必须由专业人员进行安装。

由于不遵守操作说明而导致的故障，制造商将不承担责任。

！不规范使用仪表有触电致死，燃烧以及爆炸的危险注意事项：·该装置必须由具备专业资质的人员进行安装与检修·对该装置进行任何内部或外部操作时，必须切断电压输入和辅助电源，将所有电流互感器的二次侧线圈短路·始终使用合适的电压检测装置来确定无电压·在给装置通电之前，将所有的机械装置、门、封盖都放回正常位置·始终供给装置正确的额定电压·请勿在结露状态下使用·本说明书的内容如有更新，恕不另行通知正常使用前需要检查以下几项：·辅助电源电压·配电系统的频率（50或60Hz）·经过电压输入端子（V1,V2,V3和VN）的最大线电压690VAC和最大相电压400VAC ·经过电流输入端（I1,I2,和I3）的最大电流6A基本操作为了个人和设备的安全，在对设备进行接线前，请务必仔细阅读本说明书。

当您收到货箱时，请检测以下几项：·包装完好无损·运输中产品未被破坏·产品编号与订货相符·包装内包含安装有可拆卸的端子条的产品·使用说明书外观显示的外观：1.6个双功能键（显示或设置，按键的具体功能见第8页。

三相数显多功能电力仪表说明书本说明书介绍了三相数显多功能电力仪表的使用方法和注意事项，包括仪表结构、电气接线、参数设置、操作方法、故障排除等内容。

本仪表具有多项功能，包括电能测量、电流、电压、功率因数等。

该仪表适用于各种工业场所，如厂房、机房、实验室等。

一、仪表结构三相数显多功能电力仪表由显示模块、测量模块、通讯模块、供电模块等组成。

其中显示模块用于显示各项电参数，测量模块用于采集电参数，通讯模块用于与其他系统通讯，供电模块用于对仪表进行供电。

二、电气接线1、电气参数电压：AC220V/380V，50Hz2、电气接线将电源线L、N分别接入L、N位置，将U、V、W相线分别接入U、V、W位置即可。

三、参数设置该仪表具有一些参数需要设置，包括电流比例系数、电压比例系数、校准系数、尖峰平谷电价等。

在设置参数时需要按照说明书的要求进行设置，以保证参数的准确性。

设置完成后，按一下“确认”键即可保存。

四、操作方法该仪表操作简单，只需按照以下步骤进行即可：1、按“启动”键，仪表开始工作。

2、按“参数设置”键，进入参数设置界面。

3、按“确认”键，保存设置好的参数。

4、按“电能测量”键，进入电能测量界面。

5、按“数据查询”键，查询当前电参数。

五、故障排除在使用过程中，如果出现故障，可以按照以下方法进行排除：1、检查电源是否正常，确保电源接线正确。

2、检查电流、电压是否正常，如果不正常需要更换相应的元件。

3、检查是否有误操作，如有需要按操作说明进行操作。

以上为三相数显多功能电力仪表的说明书，如有需要请按说明操作。

多功能电力监测仪表使用手册U S E R M A N U A L目 录安全须知 (1)一、产品说明 (2)1.1概述 (2)1.2选型 (2)1.3测量 (3)1.4需量 (4)1.5电能计量 (4)1.6电能脉冲 (5)1.7开关量输入 (6)1.8继电器输出 (6)1.9模拟量输出 (7)1.10通信 (7)1.11电能质量 (7)二、安装与接线 (8)2.1安装尺寸 (8)2.2外形尺寸 (9)2.3安装 (9)2.4接线 (9)三、操作......................................... (11)3.1仪表面板.......................................... .113.2显示 (12)3.3显示界面总览 (14)四、设置 (15)4.1查看系统参数 (15)4.2进入和退出编程状态 (15)4.3设置菜单总览 (15)4.4设置菜单说明 (19)4.5通信设置 (21)4.6输入信号设置 (22)4.7报警项目表........................................ .234.8变送和需量项目表 (24)五、常见问题及解决办法 (24)5.1通信 (24)5.2测量不准确 (25)5.3电能不准确 (25)5.4仪表不亮 (26)5.5其它异常情况 (26)六、技术规格 (26)七、通信说明附录 (27)一、安全须知该装置必须由专业人员进行安装，由于不按照本手册操作而导致的故障，制造商将不承担责任。

请您在使用装置前仔细阅读本手册，并在使用时务必注意以下几点：◆该装置必须由专业人员进行安装与检修◆在对该装置进行任何内部或外部操作前，必须切断电源和输入信号◆始终使用合适的电压检测装置来确定仪表各部位无电压◆提供给该装置的电参数须在额定范围内下述情况会导致装置损坏或装置工作的异常◆辅助电源电压超范围◆配电系统频率超范围◆电流或电压输入极性不正确◆未按要求接线二、产品说明1.概述本系列多功能电力仪表可监测多种电气参数，如电压、电流、频率、功率、功率因数、电能等，并具有开关状态监测、越限报警、模拟量输出、电能脉冲和通信等功能。

多功能电力监测仪表使用手册U S E R M A N U A L目 录安全须知 (1)一、产品说明 (2)1.1概述 (2)1.2选型 (2)1.3测量 (3)1.4需量 (4)1.5电能计量 (4)1.6电能脉冲 (5)1.7开关量输入 (6)1.8继电器输出 (6)1.9模拟量输出 (7)1.10通信 (7)1.11电能质量 (7)二、安装与接线 (8)2.1安装尺寸 (8)2.2外形尺寸 (9)2.3安装 (9)2.4接线 (9)三、操作......................................... (11)3.1仪表面板.......................................... .113.2显示 (12)3.3显示界面总览 (14)四、设置 (15)4.1查看系统参数 (15)4.2进入和退出编程状态 (15)4.3设置菜单总览 (15)4.4设置菜单说明 (19)4.5通信设置 (21)4.6输入信号设置 (22)4.7报警项目表........................................ .234.8变送和需量项目表 (24)五、常见问题及解决办法 (24)5.1通信 (24)5.2测量不准确 (25)5.3电能不准确 (25)5.4仪表不亮 (26)5.5其它异常情况 (26)六、技术规格 (26)七、通信说明附录 (27)一、安全须知该装置必须由专业人员进行安装，由于不按照本手册操作而导致的故障，制造商将不承担责任。

请您在使用装置前仔细阅读本手册，并在使用时务必注意以下几点：◆该装置必须由专业人员进行安装与检修◆在对该装置进行任何内部或外部操作前，必须切断电源和输入信号◆始终使用合适的电压检测装置来确定仪表各部位无电压◆提供给该装置的电参数须在额定范围内下述情况会导致装置损坏或装置工作的异常◆辅助电源电压超范围◆配电系统频率超范围◆电流或电压输入极性不正确◆未按要求接线二、产品说明1.概述本系列多功能电力仪表可监测多种电气参数，如电压、电流、频率、功率、功率因数、电能等，并具有开关状态监测、越限报警、模拟量输出、电能脉冲和通信等功能。

多功能电力仪表用户手册适用型号：PD194E/Z-2H4PD194E/Z-9H4/9H1PD194E/Z-3H4/3H1PD194E/Z-AH4/AH1安全须知感谢您选择江苏斯菲尔电气股份有限公司研发的产品，为了方便您选购和安全、正确、高效的使用本产品，请仔细阅读本手册并在使用时务必注意以下几点。

注意CAUTION：◆该装置必须有专业人员进行安装与检修◆在对该装置进行任何内部或外部操作前、必须切断输入信号和电源◆始终使用合适的电压检测装置来确定仪表各部位无电压◆提供给该装置的电参数需在额定范围内下述情况会导致装置损坏或装置工作的异常：◆辅助电源电压超范围◆配电系统频率超范围◆电流或电压输入极性不正确◆带电拨通信插头◆未按要求连接端子连线本手册可以在本公司的主页上下载到最新版本，同时也提供一些相应的测试软件下载。

如果您需要电子版用户手册可以向本公司的技术服务部门索取。

目录1产品简介 (1)1.1概述 (1)1.2选型 (1)2技术规格 (3)2.1技术参数 (3)2.2测量参数 (5)3安装与接线 (6)3.1尺寸 (6)3.2安装 (7)3.3接线 (8)4操作 (10)4.1面板 (10)4.2显示 (10)4.2.1电量 (11)4.2.2电能 (13)4.2.3谐波 (14)4.3设置 (16)4.3.1系统设置 (20)4.3.2信号输入设置 (21)4.3.3通信设置 (22)4.3.4继电器输出设置 (23)4.3.5模拟量输出设置 (24)5功能 (25)5.1需量记录 (25)5.2电能脉冲输出 (25)5.3开关量输入 (26)5.4继电器输出 (27)5.5模拟量输出 (29)6通信 (31)6.1物理层 (31)6.2通信协议MODBUS-RTU (31)6.3报文指令格式 (32)6.4数据格式 (38)附录1MODBUS-RTU通信寄存器信息表 (39)一次电网数据 (39)二次电网数据 (40)极值需量数据 (41)谐波数据 (43)参数设置 (48)附录2DL/T645-1997通信协议 (52)电能通信协议 (52)瞬时电量量通信协议 (52)总谐波畸变率(THD)通信协议 (53)通信参数协议 (54)附录3DL/T645-2007通信协议 (54)电能通信协议 (54)瞬时电量量通信协议 (55)总谐波畸变率(THD)通信协议 (57)通信参数协议 (57)1产品简介1.1概述H系列多功能电力仪表可测量全电量参数、谐波、电能，并具有数字通信、开关量输入、继电器输出、电能脉冲输出和模拟量输出等功能。

定货说明签定合同时，请详细写名产品型号、输入信号、接线方法等信息。

该系列产品标配不带四象限电能，有一个默认的出厂设置，若客户需要带四象限电能或有特殊需要，请在其他项目中详细注明。

订货示例如下：例1、名称：120*120*80（多功能电力仪表）输入：10KV/AC100V、200A/AC5A电力网络：三相三线通讯接口：RS485/MODBUS-RTU例1、名称：96*96*78（多功能电力仪表）输入：AC380V、200A/5A电力网络：三相四线通讯接口：RS485/MODBUS-RTU使用手册（2011．06．V1.0版）多功能电力仪表（数码管）多功能电力仪表-用户手册................................................1一、概述.....................................................................1二、技术参数...............................................................1 2.1辅助电源............................................................2 2.2信号输入............................................................2三、编程和使用............................................................2 3.1按键定义...............................................................2 3.2测量显示...............................................................2 3.3页面显示示意图......................................................3 3.4编程菜单的组织结构图.............................................5 3.5菜单结构说明.........................................................6 3.6面板字符和显示说明................................................7 3.7使用要求和参数设置方法..........................................8四、功能输出...............................................................9 4.1电能计量和脉冲输出................................................9 4.2数字通讯...............................................................9 4.2.1概述...............................................................9 4.2.2MODBUS-RTU 通讯协议....................................10 4.2.3通讯报文格式................................................10 4.2.4MODBUS 地址信息表.......................................11 4.2.5浮点型数据计算方法..........................................12 4.2.6通迅报文举例................................................13五、接线图...............................................................15 42方型接线图......................................................15 96方型-短壳.........................................................16六、常见问题及解决办法 (17)21目 录常见问题及解决办法1、关于通讯1)、仪表没有回送数据答：首先确保仪表的通讯设置信息如从机地址、波特率、校验方式等与上位机要求一致：如果现场多块仪表通讯都没有数据回送，检测现场通讯总线的连接是否准确可靠，RS485转换器是否正常。

ACXE898B34多功能电力仪表永诺电气一、概述ACXE898B34多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。

测量精度为0.5级、实现LCD 现场显示和远程RS-485数字通讯接口，采用MODBUS-RTU通讯协议二、技术参数3.2 测量显示可测量电网中的电力参数有：Ua、Ub、Uc（相电压）；Uab、Ubc、Uca（线电压）Ia、Ib、Ic（电流）；Ps（总有功功率）；Qs（总无功功率）；PF（总功率因素）；Ss（总视在功率）；F（频率）以及EP（有功电能）、Eq（无功电能）所有的测量电量参数全部保存仪表内部的电量信息表中，通过仪表的数字通讯接口可访问采集这些数据。

而对于不同的型号的仪表，其显示内容和方式却可能不一致，请参考具体的说明。

所有的电量参数的计算方法采用如下公式的数字化的离散方法，具体为：其中P>0，累计的有功电能量是有功电能吸收，P<0，累计的有功电能是有功电能释放，Q>0，累计的无功电能是无功电能感性，Q<0，累计的无功电能是无功电能容性。

3.3 页面显示示意图多功能电力仪表共有16个电力参数显示页面，用户可设置为自动切换显示，也可设置为手动切换。

通过“”键来完成页面切换。

页面内容说明第一页面分别显示电压Ua、Ub、Uc （三相四线）和Uab、Ubc、Uca（三相三线）左图中Ua=100.0V Ub=100.1VUc=100.0V三相三线接线仪表显示线电压三相四线接线仪表显示相电压页面内容说明第二页面显示三相电流Ia，Ib，Ic单位为A。

左图中Ia=1.000AIb=1.001AIc=1.000A第三面显示总有功功率左图中PS=3.3KW第四页面显示各分相有功功率左图中：Pa=1.100KWPa=1.101KWPc=1.100KW第五页面显示总无功功率左图中：Qs=2.850Kvar第六页面显示A相无功功率左图中：Qb=1.100var页面内容说明第七页面显示B相无功功率左图中：Qb=1.099Kvar第八页面显示C相无功功率左图中：Qc=1.099Kvar第九页面显示总功率因数左图中：PF=L0.99表示总功率因数0.99感性第十页面显示各相功率因数左图中：PFa=0.99LPFb=0.99LPFc=0.98L第十一页面显示电网频率左图中：F=50Hz页面内容说明第十二页显示正向有功电能左图中：EP=1.124KWH第十三页显示反向有功电能左图中EP-=-0.104KWH第十四页显示正向无功电能左图中EQ=1.124Kvarh第十五页显示反向无功电能左图中EQ-=-1.004Kvarh第十六页显示总视在功率左图中：Ss=100.1VATX灯亮表示仪表正在与上位机进行数据交换3．6 编程菜单结构图用户可根据实际情况选择适当的编程设置参数：例1：电压变比调试（例：10KV/100V）例2：电流变比调试（例：250A/5A）四、数字通讯多功能电力仪表提供串行异步半工RS485通讯接口，采用MOD-BUS-RTU协议，各种数据信息均可在通讯线路上传送。

三相多功能电力仪表使用手册(适用于72 、80、96、120尺寸的单相电流表、单相电压表、三相电流表、三相电压表、多功能表）（液晶显示型）VER2.2 2022.11.25更新一、功能介绍● 测量功能电压测量：可直接测量或通过PT 测量三相相电压或线电压值，显示量程为999999V （测量范围10-450v ）。

电流测量：可直接测量或通过CT 测量三相电流值，显示量程为9999A （测量范围0.005A-6A ）。

有功功率：可测量三相总有功功率和分相（不含三相三）的有功功率，有符号位。

无功功率：可测量三相总无功功率和分相（不含三相三）的无功功率，有符号位。

功率因数：可测量三相总的功率因数和分相的功率因数，（范围为-1到+1）。

频率：可测量电网系统频率，单位为Hz 。

● 计量功能有功电量：可计量总有功电量和分相的有功电量。

电量采用累计的方式计算，除非用户清零，否则一 直累计到最大值后重新开始，电能计量的最大值为9999999kWh 。

总有功电量是分相有功电量的绝对值之和。

当电流大于0.005A 开始计量，电流大于0.25A （额定电流5A 的5%），满足计量精度标准 无功电度：可计量总的无功电量和分相的无功电量。

无功电量的单位为kvah 。

● 脉冲输出功能（选配）可选配脉冲输出：提供有功校验脉冲，为光耦开漏输出，使用时需要加5-24v 上拉，常数为3200imp/kWh 。

● 通讯功能（选配）485通讯，采用标准MODBUS-RTU 通讯协议。

波特率和数据格式可根据实际需要灵活配置。

在组网时，如果出现通讯不顺畅的现象，可在网路末端并联一个120欧姆左右的电阻进行信号匹配。

● 显示功能：采用高清白色段式液晶屏（LCD ）显示，清晰直观。

● 开关量输入输出功能：（选配）仪表可选配最多8路开关量输入或4路开关量输出。

(使用方法见附加说明）二、安装尺寸和接线外形代号 外框尺寸mm A×B壳体尺寸mmC*C开孔尺寸mm E×F长度mm L72 72×72 66×66 67×67 38（短款）或58 80 83×83 75×75 76×76 38（短款）或5896 96×96 90×90 91×91 52 120 120×120110×110111×11171© Copyright reserved 安装、使用产品前请先阅读本操作手册，并保留备用1. 安装方式面板式安装，柜体的开孔尺寸可按照上表所示。

多功能电力仪表产品使用手册- 13 -一、概述多功能电力表是一种具有测量、显示、数字通讯和输入、输出等的多功能仪表。

能对电网中的电流、电压、功率、电能、频率、功率因数等多个电参数进行测量。

带电能脉冲输出和485通信。

大屏幕液晶显示。

有多种扩展功能可供选择：口4路开关量输入；口4路开关量输出；口4路变送量输出。

多功能电力表具有很高的性能价格比，能替代传统的多个测量仪表，方便现场布线，提高系统的可靠性。

Modbus通讯规约，方便计算机编程设置或读取数据。

广泛应用于各种配电、计量和各种电量采集、传输系统中。

二、技术参数：性能参数输入测量显示接线方式三相三线、三相四线电压额定值AC100V、400V过负荷测量：1.2 倍瞬时：2 倍 10s 功耗<1VA （每相）阻抗>300kΩ精度精度等级0.5电流额定值AC1A、5A过负荷持续：1.2 倍瞬时：10 倍 10s 功耗<0.4VA （每相）阻抗<20mΩ精度RMS 测量，精度等级0.5频率40～60Hz，精度0.1Hz功率有功、无功、视在功率，精度0.5% 显示可编程设置、切换LCD 显示电能四象限计量，有功精度0.5%，无功精度1%电源工作范围AC DC 80~265V AC220V输出可编程功耗≤5VA数字接口RS-485、MODBUS-RTU 协议脉冲输出1或2 路电能脉冲输出模拟量输出4 路模拟量变送输出，4～20mA环境工作环境－10～55℃储存环境－20～75℃安全耐压输入和电源>2kV，输入和输出>2kV，电源和输出>1kV绝缘输入、输出、电源对机壳>5M1辅助电源：仪表电源采用AC220V和AC DC电源，建议采用AC 220V电源。

请保证所提供的电源适用于该系列的产品，以防止损坏产品。

注：采用交流供电时，建议在火线一侧安装1A保险丝。

电力品质较差时，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。
