电子元件知识与插件培训教材资料

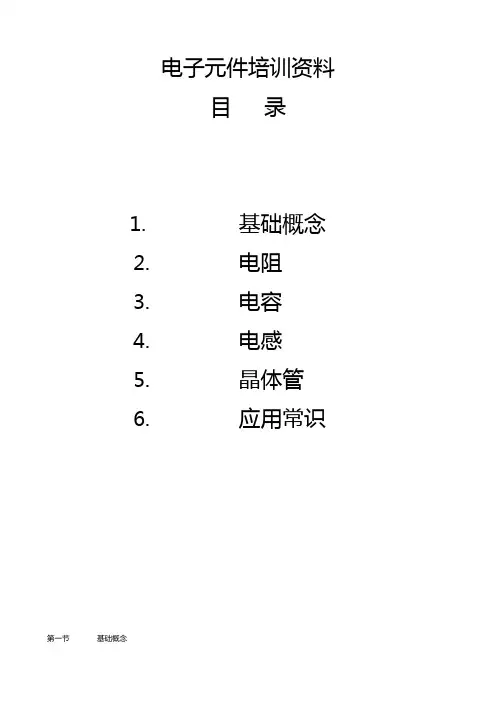

电子元件培训资料目录1.基础概念2.电阻3.电容4.电感5.晶体管6.应用常识第一节基础概念1、电路：A、须有闭合电路B、须有电源和元件2、短路：电流未经过用电器，两端电压恒为零（不论两端电流多大）3、开路：回路两端电流恒为零（不论两端电压多大）4、元器件：指电路中用到零器件5、元件分类：电阻、电容、电感、晶体管等6、数字电路：模拟电路第二节电阻1、电阻Resistance 单位：Ω2、作用：3、分类：①普通电阻符号：或A、线绕电阻a、通用线绕电阻b、精密线绕电阻c、功率型线绕电阻d、高频线绕电阻B、非线绕电阻a、实心电阻b、薄膜型电阻（碳膜、金属膜等）c、金属玻璃轴电阻②可变电阻符号：a、滑线电阻b、线绕电阻③敏感电阻a、压敏电阻b、热敏电阻4、电阻命名方法：主称（R）-材料（字母）-分类（数字）-序号（数字）-区别代号（字母）5、常用公式及系数①欧姆定律：电阻两端电压与电流成正比R=U/IU——单位：VI——单位：A②电阻与电阻率公式R=PI/SI——长度单位：mS——截面积单位P——电阻率Ω mC.焦耳定律Q=I2RI=IUIQ——单位：焦耳6、简单应用电路①串联电路R=R1+R2 图示：分析：U=IR=I（R1+R2）=U1+U2②并联电路图示：R=1/（1/R1+1/R2）=R1R2/（R1+R2）分析：1=U/R=U（R1+R2）/R1R2=U/R2-U/R17、电阻值识别：（1）除电位器, 敏感电阻外，一般用色环表示电阻器的阻值。

（2）识别方法：A、普通电阻用四色环表示阻值，其中前三条色环（从最靠近引脚的色环数起）标明两位有效数字倍率，第4位表示误差范围（用金、银色表示）。

B、精密电阻用五色环表示阻值，前三条表示有效数，第4条表示倍率，第5条表误差范围。

普通电阻四色环表示法表普通电阻五环表示法表8、电阻选用的原则①阻值和允许误差的选定，根据电路特点选用合适的电阻。

②额定功率选择管的功率应比计算的耗算功率（I2R）大，一般选择两倍以上。

电子元器件基础知识培训教材一、引言在现代电子技术领域，电子元器件是构成各种电子设备的基础。

无论是简单的电路还是复杂的系统，都离不开电子元器件的作用。

了解电子元器件的基础知识，对于从事电子技术相关工作的人员以及电子爱好者来说，都是至关重要的。

二、电子元器件的分类（一）电阻器电阻器是限制电流流动、调节电路中电压和电流比例的元件。

其主要参数包括电阻值、功率、精度等。

电阻器根据制造材料和结构的不同，可分为碳膜电阻、金属膜电阻、绕线电阻等。

（二）电容器电容器是储存电荷的元件，常用于滤波、耦合、旁路等电路中。

电容器的主要参数有电容值、耐压值、介质材料等。

常见的电容器有电解电容、陶瓷电容、钽电容等。

（三）电感器电感器能够储存磁场能量，在电路中主要用于滤波、谐振、变压等。

其主要参数包括电感量、品质因数、额定电流等。

常见的电感器有空心电感、磁芯电感等。

（四）二极管二极管具有单向导电性，常用于整流、检波、稳压等电路。

常见的二极管有整流二极管、稳压二极管、发光二极管等。

（五）三极管三极管是一种具有放大作用的半导体器件，可用于放大、开关等电路。

根据结构和工作原理的不同，三极管分为 NPN 型和 PNP 型。

（六）集成电路集成电路是将多个电子元器件集成在一块芯片上的器件，具有体积小、性能高、可靠性强等优点。

常见的集成电路有运算放大器、微处理器、存储器等。

三、电子元器件的识别（一）电阻器的识别电阻器的阻值通常标注在其表面，可以通过色环法或直接标注数字来表示。

色环法是通过不同颜色的环来表示电阻值和精度，需要记住相应的颜色代码。

数字标注则直接给出电阻值和精度。

（二）电容器的识别电容器的电容值和耐压值通常也标注在其表面。

电解电容一般会直接标注电容值和耐压值，而陶瓷电容等小容量电容则可能使用数字代码来表示电容值。

（三）电感器的识别电感器的电感量通常标注在其外壳上，有些电感器可能没有标注，需要通过测量来确定。

（四）二极管的识别二极管的极性可以通过其外壳上的标记来判断，一般来说，有银色环或白色环的一端为负极。

电子元件基础知识一、常用的元器件及其代号1、目前在我司产品中常用的元器件有：电阻、电容、电感、二极管、三极管、变压器、继电器、芯片、功率管、发光管二极管、数码管、LCD、VFD、保险管、开关、蜂鸣器、电池、光电管、振荡管、等等、、、、2、常用器件在PCB上的符号标识：整流二极管（D）、开关二极管（D）、稳压二极管（ZD）、发光二极管等（LED）、三极管（Q）、电解电容（C、EC、E）、芯片（U、IC）、排阻（RA）、蜂鸣器（BUZ）、可控硅（TR）、变压器（T、TRANS）、互感器（CT）、继电器（RY）、数码管（LED）、液晶显示屏（LCD）真空显示屏（VFD）普通电阻（R）、压敏电阻（ZR、ZNR）、瓷片电容（C）、聚丙稀电容（C）、塑封电容（C）、X电容（C）、Y电容（C）、独石电容（C）、晶振（CSA）、陶振（CRY）、电感（L）、保险管（FUSE）、按键（SW）等。

3、电子方面常用单位：电压的单位为伏特（V），电流的单位为安培（A），功率的单位为瓦特（W），频率的单位为赫兹（Hz），电阻是欧姆（Ω），电容是法拉（F），电感是亨利（H）。

4、以下介绍电阻、电容、电感、变压器、二极管、三极管、继电器、开关、发光管、连接器、蜂鸣器、晶振、保险丝管；二、电阻器（简称电阻）各种材料的物体对通过它的电流呈现一定的阻力﹐这种阻碍电流的作用叫电阻。

具有一定的阻值﹐一定的几何形状﹐一定的技朮性能的在电路中起电阻作用的电子组件叫电阻器﹐即通常所称的电阻。

它是利用金属或非金属材料具有电阻的特性制成的便于使用安装的电子元件；电阻R 在数值上等于加在电阻上的电压U 通过的电流I 的比值﹐即R=U/I 。

1、作用：在电路中阻碍电流通过；具体可为降低电压、分配电压、限制电流电压等。

2、电阻按结构可分为A 、固定电阻：碳膜、金膜、氧化膜电阻等；B 、可调电阻：电位器等；C 、特殊电阻；热敏电阻、压敏电阻、湿敏电阻、熔断电阻 3、电阻的主要技术参数为：标称阻值、阻值误差、额定功率等； 4、按功率大小可为1/8w ﹑1/4w ﹑1/2w ﹑1w 、2w 等。

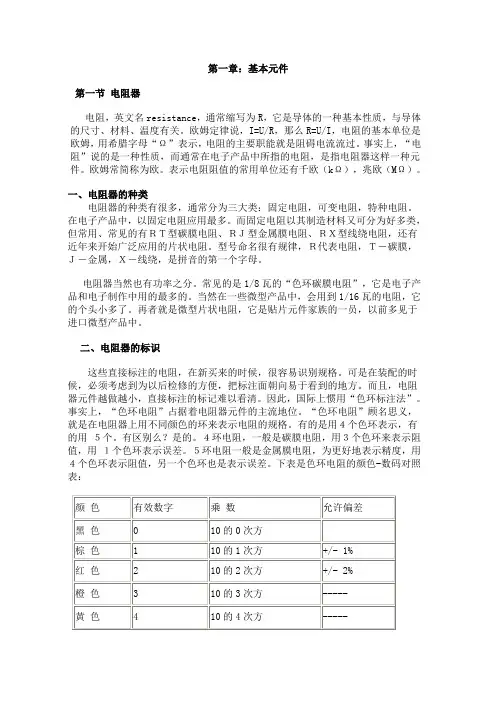

第一章：基本元件第一节电阻器电阻，英文名resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。

欧姆定律说，I=U/R，那么R=U/I，电阻的基本单位是欧姆，用希腊字母“Ω”表示，电阻的主要职能就是阻碍电流流过。

事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。

欧姆常简称为欧。

表示电阻阻值的常用单位还有千欧（kΩ），兆欧（MΩ）。

一、电阻器的种类电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。

在电子产品中，以固定电阻应用最多。

而固定电阻以其制造材料又可分为好多类，但常用、常见的有ＲＴ型碳膜电阻、ＲＪ型金属膜电阻、ＲＸ型线绕电阻，还有近年来开始广泛应用的片状电阻。

型号命名很有规律，Ｒ代表电阻，Ｔ－碳膜，Ｊ－金属，Ｘ－线绕，是拼音的第一个字母。

电阻器当然也有功率之分。

常见的是1/8瓦的“色环碳膜电阻”，它是电子产品和电子制作中用的最多的。

当然在一些微型产品中，会用到1/16瓦的电阻，它的个头小多了。

再者就是微型片状电阻，它是贴片元件家族的一员，以前多见于进口微型产品中。

二、电阻器的标识这些直接标注的电阻，在新买来的时候，很容易识别规格。

可是在装配的时候，必须考虑到为以后检修的方便，把标注面朝向易于看到的地方。

而且，电阻器元件越做越小，直接标注的标记难以看清。

因此，国际上惯用“色环标注法”。

事实上，“色环电阻”占据着电阻器元件的主流地位。

“色环电阻”顾名思义，就是在电阻器上用不同颜色的环来表示电阻的规格。

有的是用４个色环表示，有的用５个。

有区别么？是的。

４环电阻，一般是碳膜电阻，用３个色环来表示阻值，用１个色环表示误差。

５环电阻一般是金属膜电阻，为更好地表示精度，用４个色环表示阻值，另一个色环也是表示误差。

下表是色环电阻的颜色-数码对照表：色环电阻的规则是最后一圈代表误差，对于四环电阻，前二环代表有效值，第三环代表乘上的次方数。

电子元器件培训资料电子元器件是现代电子设备的核心组成部分，对于从事电子行业的人员而言，了解电子元器件的基本原理、特性和使用方法是必不可少的。

本文将为大家介绍一些电子元器件的基础知识和培训资料。

一、电阻器电阻器是一种用于控制电流的元器件，它的主要作用是限制电流的流动。

在电子电路中，电阻器经常用来调整电路的电压和电流，起到稳定电路工作状态的作用。

电阻器的参数有阻值、功率、容差等，不同的应用需求会选择不同参数的电阻器。

二、电容器电容器是一种存储电荷的元器件，它的主要作用是储存和释放电能。

在电子电路中，电容器常被用来平滑和滤波电流，起到稳定电路工作状态的作用。

电容器的参数有容量、工作电压、极性等，选择合适的电容器能够有效改善电路的性能。

三、电感器电感器是一种储存磁能的元器件，它的主要作用是储存和释放磁能。

在电子电路中，电感器常被用来限制和改变电流的变化率，起到稳定电路工作状态的作用。

电感器的参数有电感值、工作电流、品质因数等，合理选择电感器可以提高电路的效率和稳定性。

四、二极管二极管是一种具有单向导电性的元器件，它的主要作用是将交流信号转换为直流信号。

在电子电路中，二极管常被用作整流器、发光器件、保护器件等。

二极管有很多种类，如普通二极管、肖特基二极管、Zener二极管等，每种二极管都有特定的应用场景和工作特性。

五、三极管三极管是一种具有放大和开关功能的元器件，它的主要作用是放大电流和控制电流流动。

在电子电路中，三极管常被用作放大器、开关和信号调节器等。

三极管分为NPN型和PNP型，它们的电流流动方向和工作原理有所差异，选用合适的三极管可以满足不同的电路需求。

六、集成电路集成电路是将许多电子元器件集成在一起的元器件，它的主要特点是体积小、功耗低、功能复杂。

在现代电子设备中，集成电路已经成为主流，应用广泛。

根据集成电路的设计和功能不同，可以分为模拟集成电路、数字集成电路和混合集成电路。

七、传感器传感器是一种将感知信息转换为电信号的元器件，它的主要作用是采集和转换各种物理量。

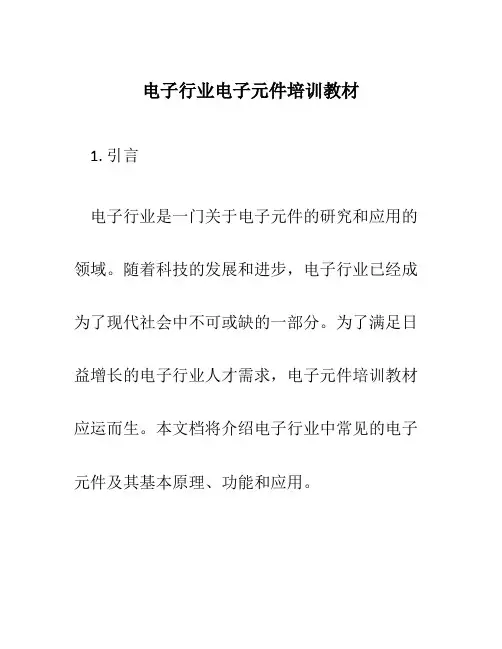

电子行业电子元件培训教材1. 引言电子行业是一门关于电子元件的研究和应用的领域。

随着科技的发展和进步，电子行业已经成为了现代社会中不可或缺的一部分。

为了满足日益增长的电子行业人才需求，电子元件培训教材应运而生。

本文档将介绍电子行业中常见的电子元件及其基本原理、功能和应用。

2. 电子元件分类电子元件可以分为被动元件和主动元件两大类。

被动元件是指没有放大功能的元件，如电阻器、电容器和电感器等。

主动元件是指具有放大功能的元件，如二极管、晶体管和集成电路等。

在电子元件培训教材中，我们将分别介绍这些电子元件的原理和性能。

2.1 电阻器电阻器是一种被动元件，它的主要作用是限制电流以及调整电路的电阻值。

电阻器可以根据其阻值大小和功率来分类。

电阻器的原理是通过将电能转化成热能来实现电流的控制。

2.1.1 固定电阻器固定电阻器是一种阻值固定的电阻器，常用于电路中稳定电阻值的要求。

固定电阻器的阻值可以根据需求选择不同的数值。

2.1.2 可变电阻器可变电阻器是一种阻值可变的电阻器，常用于需要调整电阻值的电路中。

可变电阻器的阻值可以通过旋钮或滑动方式进行调整。

2.2 电容器电容器是一种被动元件，它的主要作用是存储电荷和调整电路的容抗值。

电容器可以根据其结构和材料分类。

电容器的原理是通过两个导体之间的电场来存储电荷。

2.2.1 电解电容器电解电容器是一种使用电解质作为介质的电容器，常用于需要较大容量的电路中。

电解电容器有极性，需要正确连接才能正常工作。

2.2.2 电介质电容器电介质电容器是一种使用固体或液体电介质作为介质的电容器，常用于需要较小容量和较高精度的电路中。

电介质电容器没有极性，可以不受限制地连接。

2.3 电感器电感器是一种被动元件，它的主要作用是储存能量和调整电路的电感值。

电感器可以根据其结构和材料分类。

电感器的原理是通过导线环绕或穿过磁性材料来产生磁场以储存电能。

2.3.1 铁芯电感器铁芯电感器是一种使用铁芯作为磁性材料的电感器，常用于需要较大电感值的电路中。
