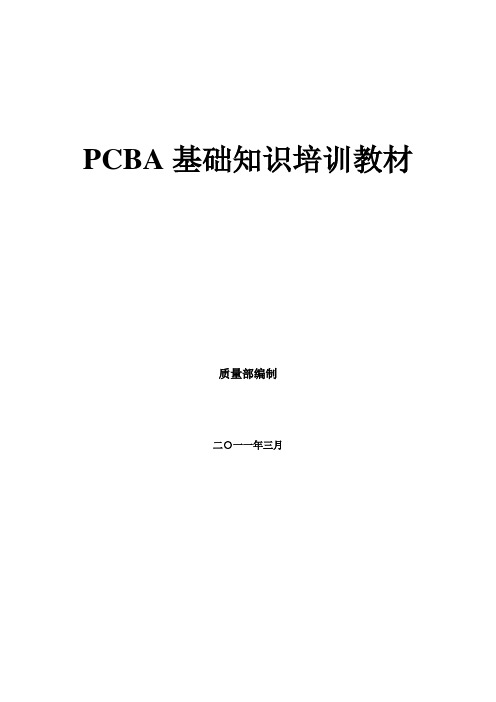

PCBA基础知识培训教材质量部编制二○一一年三月目录●电子元器件基本知识---——————--——--—————-—-——-—-—-——--——--——---—（2）●工艺基础知识-——-———-—-———-———-——-——---————-----——-——-—-—-—---———-(9）●SMT基础知识————-—-————-------—-——---——---——-—--——-——--—-————-—(29）●防静电基础知识-—-——-—------—----—-——-———————----——---———————--—（39)●质量基础知识---—-—--—--———————-—--—-———-———-——--———--—-—-———-——(42）●安全基础知识———--——-——--—--——--——-——--—--——--—————-—--—--——---—（51）●安全检查要求-—-—--—————————-——-———-—-—-—-———————-—-——---————-——（54）●综合评价判据表-——-——--——-—--—————---——-—-—---—--—-————---—----（61）●LCD产品特殊功能项目说明—-——-——————————————--——--——--———(75）●高清显示格式参考表———-——--—--——--——-——---—————--———-——--——-—(77）主编：质量部排版校对：质量部资料审核：电子元器件基本知识工艺基础知识SMT基础知识防静电基础知识质量基础知识安全基础知识安全检查判据表 综合评价判据表电子元器件基本知识电 阻一、电阻的特性电阻是指对电流具有阻碍作用的器件，它们用来阻止电子流动.符号：R,单位：Ω（欧姆)。
线性电阻器上流过的电流与电压之间呈正比关系,可用欧姆定律来表示：R=U/I 二、电阻器主要有分压、限流等作用 电阻在电路中的符号为：“”电阻的单位换算1M Ω（兆欧)=103 K Ω（千欧)=106 Ω三、电阻的识别（一） 色环法：电阻器的国际色标分为4色环和5色环第2位有效数字 倍乘因数第 1 色 环 第 2 色 环 第 3 色 环 第4 色 环第1位有效数字黄 紫 红 金4 7 102Ω ±5% = 4700Ω ±5％偏差棕 灰 紫 橙 红1 8 7 ╳103Ω ±2% =187K Ω ±2％偏差 助记口决:黑0棕1红2橙3黄4绿5蓝6紫7灰8白91 色 环2 色 环3 色 环4 色 环 第1第2第3位有效数字5 色环（二)文字符号法它是用字母、文字、数字、符号等有规律地组合后直接打印在电阻器表面，用以标明电阻器的主要参数和性能的方法。
第一章 WEEE 及 RoHS环境管理物质第一节绪论一、目前全球几大环境问题：◈温室效应，全球气候变化无常◈臭氧层被消耗、破坏◈能源危机◈酸雨◈水资源污染◈海洋污染◈生态环境恶化，物种灭绝◈城市一半污染◈土地沙漠化二、著名环保公约：◈京都议定书（Kyoto Protocol）(1997/12/11)：管制温室气体排放包括：CO2、CH4、N2O、HFCS、PFCS、SF6。
◈气候变化纲要公约（The Framework Convention on Climate Change,FCCC）（1992/6）：抑制温室气体排放。
◈巴塞尔公约（1989/3）禁止有害废弃物越境移动及规范的国内处理的原则。
◈蒙特利尔议定书（Montreal Protocol ）（1987/9）：控制甲级溴化物、氟氯碳化物(CFCS)排放量，明确CFCS和海龙的削减时程。
◈斯德哥尔摩公约（2001/5）纳入管制的12项POPS多数为条虫剂或工业化学品。
◈鹿特丹公约（1998/9）管制的化学品及农药共计31项。
三、知识1、欧盟欧洲联盟（简称欧盟 European Union）,是由欧洲共同体发展而来的，是一个集政治实体和经济实体于一身、在世界上具有重要影响的区域一体化组织。
1991年12月，欧洲共同体在马戡春播持里赫特首脑会议通过《欧洲联盟条约》（简称《马约》）。
1993年11月1日，《马约》正式生效，欧盟诞生；它包括25个成员国，4.65亿人口，总部设在比利时首都布鲁塞尔。
2、欧盟成员国◆第一批加入：法国、德国、意大利、荷兰、比利时、卢森堡；◆第二批加入：英国、丹麦、爱尔兰、希腊、西班牙、葡萄牙。
以上为原欧洲共同体12国。
◆第三批加入：奥地利、瑞典、芬兰；◆第四批加入（2004年5月1日）：塞浦路斯、匈牙利、捷克、爱沙尼亚、拉托维亚、立陶宛、马耳他、波兰、斯洛伐克、斯洛文尼亚。
3、指令按照欧盟的法律，欧盟条例和规定分四等：法规、指令、决定和建议。
电子元器件基础知识培训教材一、引言在现代电子技术领域，电子元器件是构成各种电子设备的基础。
无论是简单的电路还是复杂的系统，都离不开电子元器件的作用。
了解电子元器件的基础知识，对于从事电子技术相关工作的人员以及电子爱好者来说，都是至关重要的。
二、电子元器件的分类（一）电阻器电阻器是限制电流流动、调节电路中电压和电流比例的元件。
其主要参数包括电阻值、功率、精度等。
电阻器根据制造材料和结构的不同，可分为碳膜电阻、金属膜电阻、绕线电阻等。
（二）电容器电容器是储存电荷的元件，常用于滤波、耦合、旁路等电路中。
电容器的主要参数有电容值、耐压值、介质材料等。
常见的电容器有电解电容、陶瓷电容、钽电容等。
（三）电感器电感器能够储存磁场能量，在电路中主要用于滤波、谐振、变压等。
其主要参数包括电感量、品质因数、额定电流等。
常见的电感器有空心电感、磁芯电感等。
（四）二极管二极管具有单向导电性，常用于整流、检波、稳压等电路。
常见的二极管有整流二极管、稳压二极管、发光二极管等。
（五）三极管三极管是一种具有放大作用的半导体器件，可用于放大、开关等电路。
根据结构和工作原理的不同，三极管分为 NPN 型和 PNP 型。
（六）集成电路集成电路是将多个电子元器件集成在一块芯片上的器件，具有体积小、性能高、可靠性强等优点。
常见的集成电路有运算放大器、微处理器、存储器等。
三、电子元器件的识别（一）电阻器的识别电阻器的阻值通常标注在其表面，可以通过色环法或直接标注数字来表示。
色环法是通过不同颜色的环来表示电阻值和精度，需要记住相应的颜色代码。
数字标注则直接给出电阻值和精度。
（二）电容器的识别电容器的电容值和耐压值通常也标注在其表面。
电解电容一般会直接标注电容值和耐压值，而陶瓷电容等小容量电容则可能使用数字代码来表示电容值。
（三）电感器的识别电感器的电感量通常标注在其外壳上，有些电感器可能没有标注，需要通过测量来确定。
（四）二极管的识别二极管的极性可以通过其外壳上的标记来判断，一般来说，有银色环或白色环的一端为负极。
《板卡培训教材》电子元器件知识一、色环标识二、字母标示误差值三、元器件基础知识1.电阻电阻用字母R表示，电路符号为，在电路中起分压分流作用，参数标示方法有两种：一种是直标法，一种是色环标识法。
(1)电阻的单位换算：1MΩ(兆欧)=103KΩ(千欧)=106(欧)(2)色环标识①普通电阻(四环电阻)阻值:20×102 =2KΩ±5%②五环电阻(精密电阻)阻值：521×103 =521KΩ±1%③直标法（贴片电阻均以此方法标识）阻值：20×103=20KΩ2.电容电容用字母C表示，电路符号：，在电电路中起通交流隔直流的作用，电容一般以直标法标示参数。
⑴电容的换算单位：1F(法拉)=103MF(毫法)=106UF(微法)=109NF(纳法)=1012PF(皮法)⑵标示方法①一般的电容以103Z/104J或1KV102M等标示。
103Z=10×103=10000PF-20%+80%104J=10×104=100000PF±5%=0.1UF±5%1KV102M=10×102=1000PF±20%最大耐压值为1000V电压注：如以上未标明耐压值的均以50V为准。
②电解电容，以100UF\16V/-40+85℃形式标示，容值为100UF，耐压最大为16V，正常工作温度为-40℃/+85℃注：短脚为负极（即本体上有白色“—”号标示的一方）；电解电容以长脚为正极（即本体没有正负号标示的一方）。
