新风机组选型

空气处理机组选型参考来源：暖通南社如有侵权，请联系删除由于空气处理机组型号众多，配置也各不相同，因此价格差异很大；在选型中除了要满足客户需要之外，特别要考虑的是机组的价格，为了有助于各应用工程师选择更低成本的机组以增加市场竞争力，特编写此选型指导。

静压的选择：1.机组所承受的正压值和负压值既不是指机组的机外静压，也不是指风机的压头，而是指机组内部与机组外部大气压的差值，具体的计算方法如下：如图所示，机组的新、回、送风管阻力分别为A、B、C帕，机组内部功能段如图所示，阻力计算部件为混合段、初、中效过滤器、表冷器、挡水板、均流板、消声器、出风段，此处假设回风管阻力大于新风管阻力，则：机外静压＝B+C（如果新风管阻力大于回风管，则B更改为A，下同）风机的静压＝B+C+K+L+M+N+P+Q+R+S机组最大负压X＝B+K+L+M+N机组最大正压Y＝C+P+Q+R+S2.在通常情况下，设计院只是给出机外静压，并不分别给出送回风管的阻力值，为了计算机组承压，可按照B=C=0.7*机外静压来校核送回风管的阻力（需要注意区分的是机组直接回风或直接送风的情况。

即机组如果是直接回风则机外静压等于送风管阻力；如果机组是直接送风不接送风管，则机外静压等于回风管阻力；如果不接送风管也不接回风管则机外静压为零）。

机组内部阻力值的确定：1.机组的内部阻力值包括混和段风阀、初中高效过滤器、表冷盘管、加热盘管、挡水板、均流板、消声器、湿膜加热器、出风段风阀、热回收转轮等，当机组内部有上述部件时，需要确认上述部件的阻力值，在组合式空气处理机组的样本上有上述各部件的阻力值表和曲线，可根据各机型查找相应的阻力值，也可按照下面的各部件阻力值估算：功能段或部件名称阻力值计算阻力值估算表冷盘管选型表计算值*0.9 30Pa/排(B片)加热盘管选型表计算值25Pa/排(B片)尼龙初效过滤网20 Pa初效过滤G3/G4 初阻力值*1.5 60 Pa中效过滤F5/F6 初阻力值*1.5 100 Pa高中效过滤器F7/F8 初阻力值*1.5 120 Pa终阻力值（用于净化）400 Pa亚高效过滤器H10～H12高效过滤器H13~V15 终阻力值（用于净化）450 Pa混和段、出风段风阀样本30 Pa消声器样本30 Pa湿膜加湿器样本30 Pa挡水板样本30 Pa风机均流板样本40 Pa热回收转轮样本200～300Pa选型时可按照上表中的值来估算机组内部的阻力。

新风系统设计规范篇一:中央空调新风系统设计规范中央空调新风系统设计规范很多人会误解以为装了中央空调就可以解决室内新风问题，实际上，中央空调吹出来的只是“风”，不是“新风”，中央空调的功能是恒定室内温度，要想解决室内空气问题必须给中央空调装上新风系统。

中央空调为什么要安装新风系统随着生活水平不断提高，新型建筑增长迅速，人们对室内生活体验的要求和对室内的舒适性、空气品质的要求越来越高，专家指出，室内环境必须有利于身体健康，这就促进了家用中央空调和新风系统的兴盛，家用中央空调也在变频革新中不断的满足人们日益增长的物质需要。

家用中央空调主要分为两部分，始端为中央空调主机，末端为室内机，室内机相当于一个新风系统，但是实际上并没有新风系统的功能，只能说它是一台高级的风扇，要想达到新风换气的效果还必须安装一套中央新风系统，这样可以改善居室内的空气品质，保持室内清新舒适，有利于身体健康。

中央空调新风系统设计规范很多人觉得，新风系统越大就会越舒服，事实上并非如此。

1新风能够大大改善室内空气质量是无可厚非的，但并非新风量越大空调的效果就越好。

专家认为良好的空气品质不但要求空气清洁，而且还需要有宜人的温、湿度。

中央空调新风系统虽然改善了空气清新度，但也加大了空调的冷热负荷，这不但影响空调效果，而且会大大加大用电量。

那么新风系统怎样设计才合理呢，怎么设计新风系统风量呢,(1)安装家庭所处的小区环境和所处的地域条件。

假如环境舒适清洁，通风好，可减少新风量的设计;(2)楼层高低。

由于降低污染物浓度是安装新风系统的主要目的，如安装家庭所处的楼层较高，尤其在10楼以上，空气相对较清洁，可减少新风量的设计;(3)客户的特殊要求。

有些客户有自己独特的生活习惯，比如喜欢抽烟等等。

随着现代建筑气密性越来越好，大自然新鲜空气越来越远离我们的生活，因此，在享受空调带给我们凉爽的同时也不要忘了给自己的房子装一套新风系统，让房子时刻呼吸起来，还我们一个舒适健康的居住环境。

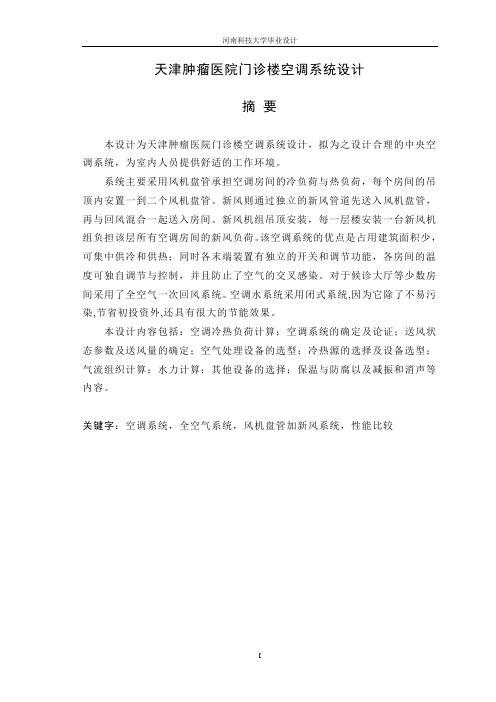

天津肿瘤医院门诊楼空调系统设计摘要本设计为天津肿瘤医院门诊楼空调系统设计，拟为之设计合理的中央空调系统，为室内人员提供舒适的工作环境。

系统主要采用风机盘管承担空调房间的冷负荷与热负荷，每个房间的吊顶内安置一到二个风机盘管。

新风则通过独立的新风管道先送入风机盘管，再与回风混合一起送入房间。

新风机组吊顶安装，每一层楼安装一台新风机组负担该层所有空调房间的新风负荷。

该空调系统的优点是占用建筑面积少，可集中供冷和供热；同时各末端装置有独立的开关和调节功能，各房间的温度可独自调节与控制，并且防止了空气的交叉感染。

对于候诊大厅等少数房间采用了全空气一次回风系统。

空调水系统采用闭式系统,因为它除了不易污染,节省初投资外,还具有很大的节能效果。

本设计内容包括：空调冷热负荷计算；空调系统的确定及论证；送风状态参数及送风量的确定；空气处理设备的选型；冷热源的选择及设备选型；气流组织计算；水力计算；其他设备的选择；保温与防腐以及减振和消声等内容。

关键字：空调系统，全空气系统，风机盘管加新风系统，性能比较THE AIR-CONDITIONING ENGINEERINGDESIGN OF THE TUMOR HOSPITALOUT-PATIENT FLOOR IN TIANJINABSTRACTThis air-conditioning systems design for the Tianjin Tumor Hospital out-patient floor design it to be a reasonable central air-conditioning system for indoor staff provide a comfortable working environment.Fan-coil system is mainly used air-conditioned rooms bear the cooling load and the heat load, the ceiling of each room placement within 1-2 fan-coils. The new wind of fresh air through independent channels into the first fan-coil, and then mixed together with return air into the room. New wind generating units installed on ceiling, each floor to install a new air unit of the burden of all air-conditioned rooms in the new wind load. The air-conditioning system has the advantage of occupying less floor space, cooling and heating can be concentrated at the same time, the terminal device and a separate regulatory function switch, the room temperature alone can regulate and control, and prevent cross-infection of the air. The waiting hall and a few rooms used a return air to the entire air system.Air-conditioning system uses closed-water systems, not because it apart from pollution, save initial investment, but also has great energy-saving effect.The design elements include: hot and cold air-conditioning load calculation; air-conditioning system and the determination of proof; air supply and air supply parameters of the determination; selection of air-handling equipment; cold and heat source of choice and selection of equipment; airflow calculated; hydraulic calculation; other equipment of choice; thermal insulation and anti-corrosion and vibration and noise reduction, and other content.KEY WORDS: air-conditioning systems, the entire air system, fan coil and a new air system, performance comparison.目录前言 (1)第一章原始资料 (2)§1.1 工程概况 (2)§1.2 气象资料 (2)§1.3 土建资料 (2)§1.3.1 外墙、内墙选型 (2)§1.3.2 屋面选型 (3)§1.3.3 楼板选型 (3)§1.3.4 外围护结构校核 (3)§1.3.5 其他相关资料 (4)第二章负荷计算 (5)§2.1冷负荷的计算 (5)§2.1.1冷负荷的计算方法 (5)§2.1.2 空调冷负荷计算 (5)§2.2 湿负荷计算 (7)§2.3 热负荷计算 (8)§2.3.1 建筑围护结构的基本传热量 (8)§2.3.2 附加耗热量 (8)§2.4 各房间负荷的计算 (9)§2.4.1 101房间冷负荷计算 (9)§2.4.2 101房间热负荷的计算 (12)§2.4.3 101房间湿负荷的计算 (13)第三章空调系统的确定及论证 (14)§3.1 空调系统的确定 (14)§3.1.1 空调系统的分类 (14)§3.1.2 空调水系统的分类 (14)§3.2 本次设计的方案 (16)§3.2.1 风机盘管加新风系统 (16)§3.2.2 全空气一次回风空调系统 (16)§3.3 方案比较论证 (16)§3.3.1 一次回风、二次回风空调系统比较 (16)§3.3.2 定风量与变风量系统的比较 (17)§3.3.3 风机盘管加新风与空气-水诱导器系统的比较17§3.3.4 风机盘管与新风连接方式的比较 (17)§3.4 结论 (18)第四章送风状态参数及送风量的确定 (19)§4.1 新风量规定 (19)§4.2 风机盘管系统风量的计算 (19)§4.2.1风机盘管的夏季处理过程 (19)§4.2.2风机盘管的冬季处理过程。

AHU空气处理机组选型手册_NewAHU空气处理机组选型手册目录1．如何确定机组型号2．AHU定义及常用场合功能排布3．各种功能段使用介绍第一部分如何确定机组型号1．箱体（客户有要求的除外）2．机组高度2300mm及以下，整机运输；机组高度23mm以上，散件运输。

当机组总高模数大于等于25或宽度模数大于25时，底座槽钢采用100mm，其余均为80mm。

3．表冷器选型表冷选型出水温度偏差±0.5℃范围内水阻在110KPa以内（水阻太大时可将盘管前后分级，或左右分）迎面风速>2.9m/s时,要加挡水板（在湿度较大的地区，如广州、深圳等地，建议冷盘管迎面风速高于2.8m/s 时，即加装挡水板）选盘管时冷量需乘以1.06的安全系数4．风机选型机组全压>1200Pa时，选用后倾风机风机出风口风速：直接出风风机，风口风速≤13m/s不直接出风风机，风口风速≤15m/s 电机极数的选择：风机转速<600r/min，选用6极电机风机转速600--3000r/min，选用4极电机风机转速>3000r/min，选用2极电机无蜗壳风机：必须找厂家选型，无涡壳风机功能段排布上均流在风机段之前。

对于风机电机直联的注意一般都要配变频电机。

5．机组带转轮除湿机的，一般转轮除湿段和机组前后功能段都是通过帆布软接，注意前后预留中间段，帆布软接一般是根据现场情况配，工厂不带。

6．所有的加湿器都要加接水盘，高压喷雾和喷淋还要加装挡水板和开门。

喷淋前后都要预留中间段，并且开门。

喷淋段本身也要开门。

7．没有特殊要求不允许机组配置外置板式加袋式共滑道。

8．如果要装压差计，初中效不能同框架或者滑道。

9．加湿出风段在一起时，出风段需要设置门。

10．机组配置紫外线灯的，注意机组的宽度是否大于紫外线灯的长度。

不同规格紫外线灯的长度：20W——604mm 30W——908.8mm 40W——1213.6mm11．湿膜加湿分直排水和循环水两种，我们通常采用的是直排水的。

新风机组和空调机组的区分新风机组和空调机组区分一：新风机组是用来处理新风的，在一座大形建筑内，一般新风机组是和风机盘管搭配起来使用，风机盘管+新风机其实就和空调机差不多了。

一般情况下，空调机本身有新风口，新风用来保证室内空气的质量，并补充室内排风。

由于风机盘管没有新风口，所以需要新风机供给，新风机组供给的经过处理的新风和经过风机盘管处理过的回风，或者是先混合再由风机盘管处理，然后送入房间内。

新风机组和空调机组区分二：新风机组重要处理室外空气，而空调机组用于处理经过新风机处理的空气，但是新风机可以有回风，回风也可以有新风，其目的都是为了更好的调整温度和湿度等参数。

新风机组和空调机组区分三：新风机组一般来说不承当空调区域的热湿负荷，重要功能就是送新风，当然理想状态是送风的温度和湿度恒定了，所以新风机组一般掌控送风温湿度。

新风机组和空调机组区分四：空调机组负荷空调区域的热湿负荷，对空调区域的空气起到综合处理的作用，同时保证肯定的新风量。

空调机组通常重要是掌控空调区域的温度湿度和空气质量等，空气处理过程一般比较多而杂。

新风机组和空调机组区分五：空调机组对于空气处理较新风机组在工艺上要相对多而杂，所以空调机组多应用在不能安装风机盘管的大范围公共区域，而新风机组多搭配安装有风机盘管的小范围空间使用。

无论是空调机组还是新风机组使用和安装都较为普遍，新风机组和空调机组有所区分，但可以功能互补，建议大家安装新风机组的同时，然后每个房间内再单独安装风机盘管，这样可以做到取长补短，同时还可以达到更加节能舒适的目的。

新风机组工作原理电动调整阀与风机连锁，以保证切断风机电源时风阀亦同时关闭。

电动调整阀亦可实现与风机的联动，当风机切断电源时关闭电动调整阀。

新风机组温度掌控系统由比例积分温度掌控器、安装在送风管内的温度传感器和电动调整阀构成。

掌控器的作用是把置于送风风道的温度传感器所检测到的送风温度传送至温控器与掌控器设定的温度进行比较，并依据PI运算的结果，温控器给电动调整阀一个开/关阀的信号，从而使送风温度保持在所需要的范围。

新风空调机组的风压偏小的原因及处理方法以新风空调机组的风压偏小的原因及处理方法为标题，本文将从机组设计和安装、管道系统、风口设计等方面分析新风空调机组风压偏小的原因，并提出相应的解决方法。

一、机组设计和安装1.1 风机选型不合理：机组风机的选型不合理是导致风压偏小的主要原因之一。

风机的风量和风压是决定风力强弱的重要参数，如果选用的风机风量过小，就会导致风压偏小。

解决方法是选择适当的风机型号，确保其风量和风压能够满足室内空气流通的需求。

1.2 风机叶轮污秽：长期使用后，风机叶轮可能会因为灰尘和污垢的堆积，导致风压下降。

解决方法是定期对风机进行清洗和维护，保持叶轮的清洁，确保风机正常运转。

二、管道系统2.1 管道阻力大：管道系统中的弯头、三通、膨胀节等部件会引起气流的阻力，从而使风压下降。

解决方法是优化管道设计，减少弯头和三通的使用，合理设置膨胀节，减小管道阻力，提高风压。

2.2 管道漏风：管道系统中存在漏风现象也会导致风压下降。

解决方法是对管道系统进行检查和维修，及时修复漏风点，确保管道系统的密封性。

三、风口设计3.1 风口尺寸不合理：风口的尺寸过小或过大都会影响风压的正常输出。

风口尺寸过小会增加风阻，使风压下降；风口尺寸过大则会导致风力分散，同样使风压下降。

解决方法是根据实际需要，合理选择风口的尺寸，确保风压输出正常。

3.2 风口调节不当：风口调节不当也会导致风压偏小。

解决方法是根据实际需求，合理调节风口的开度和方向，使风压输出达到预期效果。

新风空调机组风压偏小的原因主要包括机组设计和安装、管道系统、风口设计等方面。

针对这些问题，可以采取相应的解决方法，如选择合适的风机型号、定期清洗风机叶轮、优化管道设计、修复漏风点、合理选择风口尺寸和调节风口开度等，以确保新风空调机组的风压正常输出，提高空气流通效果，满足室内舒适度的要求。

风机盘管选型与布局简析案例我曾经看到一篇设计说明.是美国的,人家的设备选型可以说是真的很精确,与冷负荷计算一样,而且使用了十几年后测试也没大的饿变化,相差不到5%(保养技术与国内相似).而国内的基本上都是选型时选的很大,而过了五六年后.效率就开始下降.这也是没办法的事.有新风注入:(处理过)由已知房间新风量,算出新风负荷.再拿房间的总负荷减去新风负荷,得出房间的负荷.再由已知空气设计参数.算出空气质量新风量,再依据新风量和房间负荷选型,最后选出设备型号.(没处理过的)设备负荷为新风负荷(由新风量算出)加房间负荷无新风注入:根据空气设计参数和房间负荷,直接算出空气质量新风量,再依据新风量和房间负荷选型,最后选出设备型号.若有未经处理的新风送入则，盘管冷量应是房间冷负荷+新风负荷若有经处理的新风送入（处理到室内点），盘管冷量就是房间冷负荷注意:.若有经处理的新风送入（处理到室内点），盘管冷量为房间冷负荷减去新风负荷摘要：本文通过阐述隆盛大厦项目空调施工中的风机盘管选型、布局，着重指出选型应充分考虑业主的建筑格局，合理地确定负荷、风量和气流组织，才能真正体现设计与施工的统一。

关键词：风机盘管；负荷；风量；气流组织随着高档写字间、办公环境的不断改善，空调系统也越来越广泛地深人到日常生活中。

如何使所选用的空调系统起到最佳效果，除了设计的合理性，也越来越引起现场工程师的思考。

风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用，其主要优点如下：一、自成单元，调节灵活。

风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求，房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间。

从而降低了整体系统的运行费用。

二、整个系统分区控制较为容易，可以按房间的朝向、楼层、用途、使用时间等分成若干区域，按不同的客户使用需求进行分区控制，从而避免了大风道系统必须集中控制的不合理的一面。
