钢结构平台结构

一、钢结构操作平台介绍钢结构操作平台是一种特殊的操作平台，它是钢结构的组合形式，用于支撑工作人员在工作中的操作。

它通常由钢结构支撑构件、操作台板和支撑腿组成，可以满足不同类型、不同尺寸和不同重量的工作需求。

钢结构操作平台可以安装在墙壁上，也可以安装在地面上，它具有良好的稳定性和耐腐蚀性，能够满足各种不同环境的工作要求。

二、钢结构操作平台的结构特点1、钢结构操作平台的支撑构件一般采用优质钢材，具有良好的强度和刚度，能够承受大的负荷，确保操作的安全性。

2、操作台板可以采用钢板、木板或铝板等材料制成，表面处理良好，具有良好的防腐性、耐磨性和耐腐蚀性，可以满足不同环境的工作要求。

3、支撑腿采用优质钢材制成，外形美观，结构紧凑，具有良好的稳定性，能够满足不同环境的工作要求。

三、钢结构操作平台的使用特点1、钢结构操作平台具有良好的耐腐蚀性，可以抗腐蚀，抗氧化，抗冲击，抗振动，抗老化，抗污染等特性，可以满足不同环境的工作要求。

2、钢结构操作平台具有良好的稳定性，可以有效避免操作过程中的晃动，确保操作的安全性。

3、钢结构操作平台具有良好的结构强度，可以承受大的负荷，确保操作的安全性。

4、钢结构操作平台具有良好的拆装性，可以快速拆装，确保操作的高效性。

四、钢结构操作平台的安装1、钢结构操作平台的安装首先要根据实际情况选择合适的安装位置，并确定支撑构件的安装位置。

2、安装支撑构件时，首先要用螺栓将支撑构件固定在墙上，然后用螺栓将支撑构件与操作台板连接在一起。

3、将支撑腿安装在操作台板的下方，然后将支撑腿固定在操作台板上，以确保操作台板的稳定性。

4、最后，在操作台板上安装必要的安全设备，以确保操作的安全性。

五、钢结构操作平台的维护1、钢结构操作平台应定期检查，以确保其结构的完整性和安全性。

2、定期清洁操作台板，以防止污垢沾染，并保持操作台板的洁净。

3、经常检查支撑构件和支撑腿的螺栓，以确保它们的紧固性。

4、定期检查安全设备，以确保它们的正常使用。

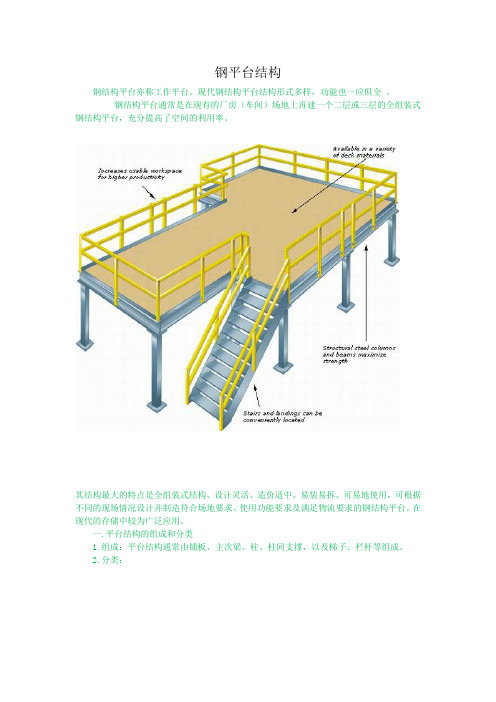

钢平台结构钢结构平台亦称工作平台。

现代钢结构平台结构形式多样，功能也一应俱全。

钢结构平台通常是在现有的厂房（车间）场地上再建一个二层或三层的全组装式钢结构平台，充分提高了空间的利用率。

其结构最大的特点是全组装式结构、设计灵活、造价适中、易装易拆、可易地使用，可根据不同的现场情况设计并制造符合场地要求、使用功能要求及满足物流要求的钢结构平台。

在现代的存储中较为广泛应用。

一.平台结构的组成和分类1.组成：平台结构通常由铺板、主次梁、柱、柱间支撑，以及梯子、栏杆等组成。

2.分类：-按使用要求可分为室内和室上平台，承受静力荷载和动力荷载平台、生产辅助平台，以及中、重型操作平台等。

-按照支座处理方式的不同，平台结构还可分为：1)直接搁在厂房柱的三角架或牛腿上的平台，功能通常为安全通道或为一种简单的中型操作平台。

2)一侧支承于厂房柱或建筑物墙体，另一侧设独立柱的平台。

3)支承于大型设备上的平台。

4)全部为独立的平台。

对受有较大动力荷载或有重理很大设备的平台，宜与厂房柱脱开设计，直接支承于独立柱上。

二.平台结构的布置1.平台立柱间距通常在4-6m以内，一楼高3m左右，二、三层楼高2.5m左右。

立柱通常采用方管或圆管制成，主、副梁通常用H型钢制成，楼面板通常采用冷轧钢钢楼板、花纹钢楼板、钢格栅等，楼面载重通常每平米在1000kg以内。

2.满足工艺生产操作的要求，保证通行和操作的净空。

一般通行净高度不应小于1.8M，平台四周一般均应设置防护栏杆，栏杆高度一般为1M。

当平台高度大于2M时，尚应在防护栏杆下设置高度为100-150mm的踢脚板。

平台应设置供上下通行的梯子，梯子的宽度不宜小于600mm。

3.确定平台结构的平面尺寸、标高、梁格及柱网布置时除满足使用要求外，梁、柱的布置尚应考虑平台上的设备荷载和其他较大的集中荷载的位置以及大直径工业管道的吊挂等；4.平台结构的布置,应力求做到经济合理，传力直接明确。

梁格的布置应与其跨度相适应。

钢结构平台设计目录1.设计内容与设计参数............... - 0 -1.1设计内容- 0 -1.2设计参数- 1 -2.次梁LL-1设计.................... - 2 -2.1荷载汇集与计算简图- 2 -2.2梁截面选择- 2 -2.3截面复核- 3 -3.主梁L-1设计..................... - 3 -3.1荷载汇集与计算简图- 3 -3.2截面选择- 6 -3.3强度及挠度验算- 6 -3.4整体稳定验算- 8 -3.5加劲肋设置与局部稳定验算- 8 -4.柱Z3设计....................... - 10 -4.1荷载汇集与计算简图- 10 -4.2截面选择- 10 -4.3强度、刚度与整体稳定验算- 11 -4.4局部稳定验算- 11 -5.主次梁螺栓连接计算与节点图...... - 11 -5.1确定节点荷载与螺栓布置- 11 -5.2螺栓连接验算- 13 -1.1. 设计内容与设计参数 1.1 设计内容图1.1所示钢平台，其结构平面布置图如图1.2，按照任务要求，本人设计内容为边次梁LL-1、中间主梁L-2和中柱Z4，并设计主次梁螺栓连接。

L-1L-1图1.2 钢平台结构平面布置图1.2设计参数钢材Q235-B，焊条E43型，螺栓C级。

柱和次梁采用型钢，主梁采用焊接钢板梁，梁均按两端铰接设计，节点连接为螺栓连接，主、次梁计算跨度分别为9.6m和7.2m，次梁间距3m和3.3m，次梁上翼缘与楼板焊牢，柱按轴心受压构件设计，计算长度6m，楼面恒载与活荷载标准值分别为4.5和6kN/m2。

1.3 次梁LL-1设计1.4 荷载汇集与计算简图恒载标准值（楼面传来的恒载和次梁自重）10.12 1.5 4.50.127.27.614/l kkg s g l kN m =+=⨯+⨯=活载标准值（楼面传来的活载）1 1.569.00/l kk q s q kN m ==⨯=总荷载标准值7.614916.61/l l lkkkp g q kN m =+=+=总荷载设计值1.2 1.3 1.27.614 1.3920.84/lkkp g q kN m =+=⨯+⨯=跨中弯矩与支座剪力设计值22/820.847.2/8135.0llM p l kN m ==⨯=⋅/220.847.2/275.0l l V p l kN==⨯=计算简图及内力如图2.1图2.1 次梁计算简图与内力图1.5 梁截面选择次梁挠度允许值查教材附表1.7为[/]1/250v l =，由此，次梁所需截面惯性矩为334455516.617200109797384[/]384 2.0610(1/250)lk x p l I cm E l ν-⨯⨯⨯≥==⨯⨯⨯由强度控制所需梁截面抵抗距33135.010598.01.05215l nx x M W cm f γ⨯≥==⨯选择型钢HN350×175×6×9，4311200,649,0.410/xxI cm W cm q kN m ===，另外I32a 也合适，但用材多不做首选。

平台钢结构相关设计在现代建筑和工业领域中，平台钢结构的应用越来越广泛。

从工厂的操作平台到大型商场的观景平台，从多层停车场到高层建筑的设备平台，平台钢结构都发挥着重要的作用。

那么，什么是平台钢结构？它的设计又需要考虑哪些因素呢？平台钢结构，简单来说，就是由钢材构建而成的用于承载人员、设备或货物的平面结构。

其主要组成部分包括钢梁、钢柱、钢桁架、钢板等。

与其他结构形式相比，平台钢结构具有强度高、重量轻、施工方便、可重复利用等优点。

在进行平台钢结构设计时，首先要明确其使用功能和承载要求。

这包括确定平台所承受的静荷载（如自重、固定设备重量等）、动荷载（如人员活动、货物搬运等）以及可能出现的特殊荷载（如风荷载、雪荷载、地震荷载等）。

荷载的准确计算是确保平台结构安全的基础。

材料的选择也是设计中的关键环节。

钢材的种类繁多，常见的有Q235、Q345 等。

不同的钢材具有不同的力学性能和价格。

在选择时，需要综合考虑结构的受力情况、使用环境以及经济成本等因素。

例如，在腐蚀性环境中，可能需要选择具有良好耐腐蚀性的钢材或采取防腐措施。

结构布置的合理性直接影响平台的稳定性和经济性。

钢梁和钢柱的布置应遵循受力合理、传力明确的原则。

一般来说，梁格的布置可以采用单向梁、双向梁或主次梁等形式。

柱网的尺寸应根据平台的跨度、荷载以及建筑布局等因素来确定。

同时，为了增加结构的整体稳定性，还需要设置必要的支撑体系，如柱间支撑、水平支撑等。

平台钢结构的连接设计也不容忽视。

连接方式主要有焊接、螺栓连接和铆钉连接等。

焊接连接具有强度高、整体性好的优点，但施工难度较大，对焊接质量要求高。

螺栓连接施工方便，便于拆卸和更换，但连接强度相对较低。

在实际设计中，应根据具体情况选择合适的连接方式，并确保连接的可靠性和安全性。

在计算平台钢结构的内力和变形时，需要运用结构力学的知识和相关的设计规范。

通过建立力学模型，分析结构在各种荷载作用下的应力分布和变形情况。

平台钢结构重量的计算公式在工程建设中，平台钢结构是一种常见的结构形式，它具有承载能力强、稳定性好、施工周期短等优点，因此在工业厂房、桥梁、码头等领域得到了广泛的应用。

平台钢结构的重量是一个重要的参数，它直接影响着结构的设计和施工。

因此，准确计算平台钢结构的重量是非常重要的。

本文将介绍平台钢结构重量的计算公式，并对其进行详细的分析和讨论。

1. 平台钢结构重量的计算公式。

平台钢结构的重量可以通过以下公式进行计算：W = ρ V。

其中，W表示平台钢结构的重量，ρ表示钢材的密度，单位为kg/m³，V表示平台钢结构的体积，单位为m³。

2. 平台钢结构重量计算的详细步骤。

（1）计算平台钢结构的体积。

平台钢结构的体积可以通过以下公式进行计算：V = A h。

其中，A表示平台钢结构的底面积，单位为m²，h表示平台钢结构的高度，单位为m。

（2）确定钢材的密度。

钢材的密度可以通过查询相关资料或者实验测定来确定，一般来说，碳素钢的密度约为7850kg/m³。

（3）代入公式进行计算。

将计算得到的平台钢结构的体积和钢材的密度代入公式W = ρ V中，即可得到平台钢结构的重量。

3. 平台钢结构重量计算的注意事项。

在进行平台钢结构重量的计算时，需要注意以下几点：（1）准确测量平台钢结构的尺寸，确保计算得到的体积准确无误。

（2）选择合适的钢材密度，不同种类的钢材密度有所不同，需要根据实际情况进行选择。

（3）在进行计算时，需要考虑到平台钢结构的各个部分，包括平台板、扶手、楼梯等，将它们的重量都计算在内，以保证计算结果的准确性。

4. 平台钢结构重量计算的应用。

平台钢结构重量的准确计算对于工程设计和施工具有重要意义。

首先，它可以为结构设计提供重要的参数，帮助工程师确定合适的结构尺寸和材料。

其次，它可以为施工提供参考，帮助施工人员合理安排施工工艺和设备。

因此，平台钢结构重量的计算在工程建设中具有广泛的应用价值。
