10-471冷作工工艺学期末考试卷B(4页)

《机械制造工艺学》期末考试题参考答案一、名词解释（本大题共5小题，每小题2分，共10 分）1．工序：一个或一组工人，在一台机床或一个工作地点对同一或同时对几个工件所连续完成的那部分工艺过程。

2．尺寸链：相互联系，按一定顺序首尾相接和尺寸封闭图形。

3．基准：确定生产对象上几何要素的几何关系所依据的那些点，线，面。

4．过定位：几个定位支撑点重复限制同一个或几个自由度。

5．形状精度：加工后零件各表面的实际形状与表面理想形状之间的附和精度。

二、填空题（本大题共7小题，每空1 分，共20 分）6．牛头刨床的主运动是（刨刀）的直线往复移动，进给运动是（工件）的间歇移动。

7．工时定额是完成某一（零件）或（工序）所规定的时间。

8．刨削和插削都是（间断）切削，刀具易受到（冲击），因此（切削速度）不宜太高。

9．电火花加工是在一定的（介质）中，通过（工具）电极和（工件）电极之间的（脉冲放电）的电蚀作用，对工作进行加工的方法。

10．切削用量是在切削加工过程中（V）（F）和（ap）的总称。

11．装夹是工件在加工前，使其在机床上或夹具中获得（正确而固定位置）的过程，它包括（定位）和（夹紧）两部分内容。

12．零件的加工精度包括（尺寸精度）（形状精度）和（相互位置）三个方面。

三、不定项选择（本大题共10小题，每小题1 分，共10 分）13．车床主轴的纯轴向窜动对（B、C）加工有影响。

A、车销内外圆??B、车销端面??C车销螺纹14．制定零件工艺过程时，首先研究和确定的基准是（C ）A、设计基准??B、工序基准??C、定位基准??D、测量基准15．零件在加工过程中使用的基准叫做（B、D ）A、设计基准??B、工艺基准??C、装配基准??D、定位基准??E、测量基准16．车床主轴轴颈和锥孔的同轴度要求很高，常采用（B ）来保证A、基准重合??B、互为基准??C、自为基础? ?D、基准统一17．机械加工中直接改变工件的形状、尺寸和表面性能使之变成所需零件的过程为（??C??）A、生产过程??B、工艺过程? ?C、机械加工工艺过程18．受迫振动系统在共振区消振最有效的措施使（B）A.增大系统刚度；B.增大系统阻尼；C.增大系统质量19．用（b）来限制六个自由度，称为（c）。

冷冲压工艺及模具设计试卷一.名词解释（共7分）(1)翻边(2)胀形(3)搭边(4)冲孔(5)弯曲(6)拉深二.填空（每空1分，共9.5分）12冲裁零件的断面结构。

3冲裁件质量是指、及。

4板料弯曲时，不产生拉变形和压变形的区域是。

弯曲件毛坯展开长度的计算依据是。

5圆筒件拉深件的毛坯尺寸计算原则是和原则。

6拉深过程中的辅助工序有、、。

7圆筒拉深过程中的质量问题主要是凸缘变形区的和筒壁传力区的。

8称为最小相对弯曲半径，它是衡量弯曲变形程度大小的重要指标。

三.判断题（共7分）(1)凸模做成阶梯形，可以增加强度。

(2)固定卸料装置兼卸料及压料作用，冲件质量较好，平直度较高。

(3)胀形、内孔翻边均属于伸长类变形，其主要质量问题是拉裂。

(4)冲裁间隙过大时，断面将出现二次光亮带。

(5)复合模的凸凹模壁厚最小值与冲模结构有关，正装复合模所允许的凸凹模最小壁厚比倒装复合模所允许的凸凹模最小壁厚大。

(6)从应力状态来看，窄板弯曲时的应力状态是平面的，而宽板弯曲时的应力状态则是立体的。

(7)拉深件的壁厚不均匀的，下部壁厚略有增厚，上部有所减薄。

四.影响因素分析（共16分）1下图分别出现了什么工艺质量问题，如何防止此类问题出现？（10分）2下面塑性弯曲时会产生什么现象？影响因素是什么？防止的措施是什么？（6分）五.工艺计算（第1题5分，第2题10分，共15分）1计算图示圆筒件（材料：08F，料厚为1mm）所需的拉深次数和各次拉深的直径。

（毛坯直径为83㎜，各次极限拉深系数m1=0.515、m2=0.755、m3=0.785、m4=0.805)2如图所示零件，材料为D42硅钢板，材料厚度为0.35mm。

用配做加工方法，试确定落料凸、凹模的刃口尺寸。

六.简答题（共11分）1降低冲裁力的方法有哪些？（3分）2试述冲裁间隙大小与冲裁件断面质量的关系。

（4分）3倒装式复合模和正装式复合模的区别是什么？说出各自的特点。

（4分）七. 应力应变分析（共11.5分） 1 冲裁应力应变分析。

一．填空题1. 三角形2. 小于3. 塑性、工件变短4. 角、横向5. 小于6. 低于7. 对接8. 较小的9. 定位和夹紧10. 0.25％二．选择题b b b b a a b a a bb a d b d ac c a c三．判断题××√×√√√√√×√√√×√×√×××四．简答/ 计算/ 制图题1.采用哪些措施可以减少焊接应力集中？（1）采用对接接头。

（2）不同厚度对接，应按1：5的坡度从焊缝削薄，也可采用斜焊缝对接。

（3）搭接接头的正面焊缝采用不等边、凹形焊缝，且正面焊缝长度不应小于40mm，侧面焊缝的长度不大于焊脚高度的60倍。

（4）修平焊缝表面和棱角。

2.对钢结构件进行矫正的要领是什么？（1）分析构件变形的原因，弄清构件变形是由外力还是内应力引起。

（2）分析构件的内在联系，搞清各零部件相互间的制约关系。

（3）分析正确的矫正部位，先解决主要矛盾，然后再解决次要矛盾。

（4）要掌握构件所用钢材的性质，以防采用不合适的矫正方法而造成构件的损坏。

（5）应据构件的实际情况来确定校正方法并计划好先后顺序。

3.两块板厚为5mm，宽为500mm的钢板对接在一起，两端受28400N的拉力，该钢焊缝许用拉应力为[σ′t]为142MPa，试校核其强度。

σ=F/Lδ=28400/（5×500）=113.6 MPa＜[σ′t]=142MPa固焊缝满足使用要求。

4.求作下图所示位置的断面实形。

《机制工艺基础》期末试卷（B卷）班级：姓名：座号：成绩:一、单项选择题(本大题共20小题，每小题1分,共20分)错选、多选、未选均不得分。

1、造成铸件表面粘砂，使清理和切削加工困难的原因是型砂【】A、透气性不好B、耐火性差C、退让性差 D 强度不够2、按一定比例混合的造型材料，经过混制,符合造芯要求的混合料称为【】A、铸造砂B、型砂C、芯砂3、铸件冷却收缩时，砂型与型芯的体积可以被压缩的性能称为【】A、可塑性B、强度C、耐火性D退让性4、用来形成铸型行腔的工艺装备称为【】A、模样B、芯盒C、型芯5、铸造双层金属合金铸件应采用【】A、压力铸造B、熔模铸造C、砂型铸造D 离心铸造6、铸造形状复杂的高熔点合金材质的精密小型零件的毛坯应采用【】A、离心铸造B、压力铸造C、熔模铸造 D 离心铸造7、烘芯的目的不包括【】A、提高强度B、提高耐火性C、提高透气性D减少型芯的发气量8、以下不属于压力加工的方法有【】A、锻造B、冲压C、轧制D铣削9、始锻温度一般比熔点低【】A、100~200B、300～500C、0～100D、200～30010、下列冷却方式中效率最高的是【】A、空冷B、堆冷C、坑冷D、灰砂冷11、使毛坯高度减小，横断面积增大的锻造工序称为【】A、墩粗B、拔长C、弯形D、冲孔12下列不属于模锻的特点的是【】A、精度高B、节省金属C、生产率高D 适宜锻造大型锻件13。

以下不属于冲压中的分离工序的是【】A、落料B、冲孔C、切断 D 弯形14。

使分离部分的材料发生弯曲的分离工序称为【】A、弯形B、冲孔C、落料D、切口15焊接过程中，母材金属处于熔化状态形成熔池的焊接方法有【】A、焊条电弧焊B、电阻焊C、钎焊D氩弧焊16以下哪种不是焊条的常用规格【】A、1.6mmB、2mmC、3。

2mm D 7mm17焊条直径的选择主要取决于【】A、焊接电流的大小B、焊件的厚度C、接头形式和焊接位置18仰焊时，焊接电流应比平焊时小【】A、5％—15%B、1％-5%C、15%-20％19焊后在焊缝中残留焊渣的缺陷是【】A、未焊透B、夹渣C、气孔 D 咬边20下列不属于气焊特点的是【】A、焊接时需要电源B、温度比电弧焊低C对工件变形大D生产率低二、填空题（本大题共20空，每空1分,共20分）21、生产过程包括＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿＿22、按生产方法不同，铸造可分为＿＿＿＿＿＿和＿＿＿＿＿23、常用的特种铸造有＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿，＿＿＿＿＿＿＿四种类型24、锻压包括锻造和＿＿＿＿＿＿25、自由锻的基本工序有＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿＿、＿＿＿＿＿＿,和切割等26、常用的自由锻设备有＿＿＿＿＿＿和＿＿＿＿＿＿27、焊接可分为＿＿＿＿＿＿、＿＿＿＿＿＿和钎焊三大类28、焊条由＿＿＿＿＿＿和＿＿＿＿＿＿组成三。

一．填空题（2分/题，共10题；共20分）1.当一截切平面通过四棱锥的顶点时，所得截交线是。

2.一般位置线段在任一投影面中的投影长均该线段实长。

3.由于焊接时受热金属的膨胀，使受热部分的金属产生变形，所以焊接冷却后。

4.水火弯板就是利用局部加热板材所产生的变形与变形达到弯曲成形的目的。

5.在楔条夹具中，为保证楔能自锁，楔的斜面角不能太大，应摩擦角。

6.金属的燃点要其熔点，这是保证火焰切割正常进行的基本条件。

7.焊接接头在各种钢结构中，是采用最多的一种接头形式。

8.为防止和减少焊接变形，在设计时应尽量采用焊缝尺寸。

9.在钢结构件的装配中，必须具备两个基本条件。

10.低碳钢的含碳量(质量分数)在以下。

二．选择题（1分/题，共20题；共20分）1.在视图中，能反映线段实长的是该投影面的：a．垂直线b．平行线c．一般位置线段2.在求截交线实形中，若截平向为一段位置平面时要进行次变换投影才能求出。

a．一b．二c．三3.圆锥体表面被一平面截切可看作是相交。

a．平面与平面b．平面与曲面c．曲面与曲面4.在对接焊接接头中，钢板厚度在，一般不开坡口。

a．3—6mm b．≤6mm c．不大于8mm5.在钢结构中，工作焊缝承担着作用。

a．传递载荷b．元件间相互联接 c 传递载荷和元件间相互联接6.结构相同，厚度不同的两板制焊接结构件的残余应力相比较是σ厚σ薄。

a．＞b．= c．＜7.板料厚度不同的对接，应按的坡度从焊缝逐渐削薄，使传递内力均匀。

a．1：3 b．1：5 c．1：88.在钢结构制造中，容易引起结构产生较大变形的连接是结构件。

a焊接b．铆接c螺栓连接9.在防止金属结构件的焊接变形中锤击焊缝法不适用于。

a．合金钢的焊接b．有色金属的焊接c．铸铁的补焊10.热矫正是将钢材加热至摄氏度左右的高温时进行矫正。

a．600—700 b．700—1000 c．不低于100011.冷矫正是在常温下进行的矫正，适用于矫正的钢材。

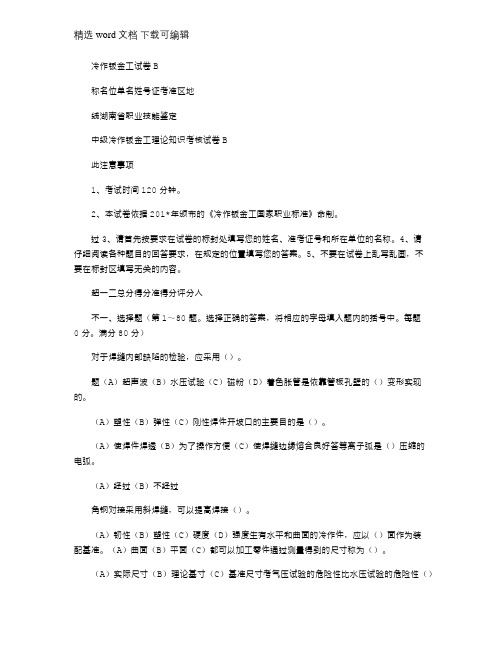

冷作钣金工试卷B称名位单名姓号证考准区地线湖南省职业技能鉴定中级冷作钣金工理论知识考核试卷B此注意事项1、考试时间120分钟。

2、本试卷依据201*年颁布的《冷作钣金工国家职业标准》命制。

过3、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

5、不要在试卷上乱写乱画，不要在标封区填写无关的内容。

超一二总分得分准得分评分人不一、选择题（第1～80题。

选择正确的答案，将相应的字母填入题内的括号中。

每题0分。

满分80分）对于焊缝内部缺陷的检验，应采用（）。

题（A）超声波（B）水压试验（C）磁粉（D）着色胀管是依靠管板孔壁的（）变形实现的。

（A）塑性（B）弹性（C）刚性焊件开坡口的主要目的是（）。

（A）使焊件焊透（B）为了操作方便（C）使焊缝边缘熔合良好答等离子弧是（）压缩的电弧。

（A）经过（B）不经过角钢对接采用斜焊缝，可以提高焊接（）。

（A）韧性（B）塑性（C）硬度（D）强度生有水平和曲面的冷作件，应以（）面作为装配基准。

（A）曲面（B）平面（C）都可以加工零件通过测量得到的尺寸称为（）。

（A）实际尺寸（B）理论基寸（C）基准尺寸考气压试验的危险性比水压试验的危险性（）（A）大（B）小（C）一样在视图中，能反映线段实长的是该投影面的（）。

（A）垂直线（B）平行线（C）一般位置线段10.切平面与圆锥轴线倾斜时，所得圆形截交线为（）。

（A）圆（B）正椭圆（C）蛋形对称近似椭圆1在放射线展开法中，展开图中的每一个小单元面积是看做（）。

第1页共3页（A）四边线（B）三角形（C）弧柱形1由两个或两个以上的基本几何形体结合组成的形体，称为（）。

（A）组合体（B）相贯体（C）相交立体1在板件的弯曲成形中，当其相对弯曲半径很小时，板件的中性层在其中心层的（）。

（A）外侧（B）重合位置（C）内侧1消除板厚干涉，就是消除板厚对构件（）尺寸的影响。

《冷冲模具设计》期末试卷（B 卷）2010.12一、填空题（每空1分，共30分，请把你认为正确的答案填写在题中的横线上）１、冷冲压工艺是在常温下，在压力机上，利用模具对材料施加压力，使其产生_________________或_______________从而获得所需零件的一种压力加工方法。

2、设计冲裁模时，对于落料件，____________是设计基准；对于冲孔件，___________是设计基准。

3、普通冲裁工艺零件断面具有明显的_________________、___________________、_________________、_________________四个特征区。

4、侧刃常被用于________________模中，其作用是控制条料进给方向上的_______________。

5、冲裁复合模中凸凹模的外形是__________________，内孔是_____________________。

6、弯曲方式分为，________________弯曲，_______________弯曲和______________________弯曲。

7、拉深时的主要质量问题是_________________和____________________。

8、弯曲时的主要质量问题是___________________，____________________和___________________。

9、覆盖件冲压工艺的基本工序有__________________，____________________和___________________。

10、拉深工艺中，以后各次拉深有两种方法_____________________与___________________。

11、对于弯曲件的落料，在排样时应考虑_________________方向，且最好使其方向与弯曲件的折弯线方向_____________________。

《初级冷作工》考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、放边过程中，应经常（）或量具检查其外形，并进行修正。

（ ） A.卡尺 B.划规 C.样板 D.角尺2、由于材料在高温塑性体状态时塑性很好，可获得（）的弯曲半径。

（ ） A.更大 B.更小 C.一般 D.任意3、装配过程，必须具备（）这个基本条件。

（ ） A.定位 B.夹紧 C.定位和夹紧 D.测量4、夹紧力指向（）定位基准。

（ ） A.主要 B.导向 C.止推 D.其他5、手弧焊时焊接电流的种类根据（）性质进行选择。

（ ） A.焊件 B.焊条 C.焊件-焊条 D.任意姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线-------------------------6、密固铆接要求铆钉能承受大作用力，要求接合缝（）。

（）A.一般B.严密C.不严密D.非常严密7、传动螺纹多用（）螺纹。

（）A.梯形B.锯齿形C.矩形D.梯形、锯齿形、矩形8、在实际工作中最常用两种实体基准是（）。

（）A.线纹尺B.量块C.线纹尺和量块D.任意9、所有计量器具要进行（）到计量器具检定部门进行检定，方可继续使用。

（）A.不定期B.定期C.根据需要D.不确定10、样板在生产中用以（）工艺装备或用以直接制造或检验零件。

（）A.制造B.检验C.制造和检验D.不确定11、下列焊接缺陷哪种危害最大（）。

（）A.焊接裂纹B.咬边C.焊瘤D.起泡12、冷作钣金工常用的机械设备是（）（）A.车床B.木工压刨C.剪板机D.铣床13、剪切角越大，所需要的剪切力（）。

2022冷作工考试真题模拟及答案(5)共559道题1、压延工艺分为（）两种（多选题）A. 变厚压延B. 不变厚压延C. 变薄压延D. 不变薄压延试题答案：C,D2、钢按其端面形状可分（）类。

（多选题）A. 板材B. 管材C. 型材D. 线材。

试题答案：A,B,C,D3、装配图应标注（）尺寸.（单选题）A. 全部B. 主要试题答案：A4、车床上车左旋螺纹与车右旋螺纹相比（）。

（单选题）A. 主轴转向与刀架进给方向都相同B. 主轴转向与刀架进给方向都相反C. 主轴转向相同刀架进给方向相反D. 主轴转向相反刀架进给方向相同试题答案：D5、综合测量一般效率较高，对保证零件的互换性更为可靠，常用于（）的检测。

（单选题）A. 加工零件B. 完工零件C. 装配零件D. 成型零件试题答案：B6、下面各种类型的表面中，（）属于不可展表面。

（单选题）A. 圆锥面B. 斜圆锥面C. 斜棱锥面D. 双曲面试题答案：D7、一般在制造凹曲线弯曲零件时，为防止裂纹，可用木锤在（）上锤放.（多选题）A. 厚塑料B. 木墩C. 厚橡皮D. 铁跕试题答案：B,C8、金属冷却变形产生内应力，这种内应力的存在会（）金属的强度。

（单选题）A. 加强B. 增大C. 削弱D. 不变试题答案：C9、钢结构焊接变形的基本形式有四种，但一般首先校正是（）变形。

（单选题）A. 弯曲B. 扭曲C. 波浪试题答案：B10、材料的压弯过程是产生（）变形的过程。

（单选题）A. 弹性B. 塑性C. 弹-塑性D. 任意试题答案：C11、普通车床主参数代号是用（）折算值表示的。

（单选题）A. 机床的重量B. 工件的重量C. 加工工件的最大回转直径试题答案：C12、材料弯曲时的变形是（）变形（多选题）A. 弹性B. 弯曲C. 塑性D. 刚性试题答案：A,C13、在弯曲过程中，当材料厚度一定时，弯曲半径r越小，则材料外层金属所受拉应力（）。

（单选题）A. 越大B. 越小C. 没有变化试题答案：A14、机械矫正的实质是（）。

模拟试题B《工业模具设计与制造》期末考试试题（考试时间：120分钟）（考试形式：闭卷）题号一二三四五总分题分5010201010得分一、填空题（每空2分，共50分）1、冷冲模是利用安装在_______上的_____-对材料________，使___________，从而获得冲件的一种压力加工方法。

2、从广义来说，利用冲模使材料___________叫冲裁。

冲裁工艺主要是指______和______工序。

3、冲裁件在条料、带料或板料上的_________叫排样。

4、弯曲变形区内_________的金属层称为应变中性层。

5、凸凹模装在______称为正装复合模，凸凹模装在_______称为倒装复合模。

6、弯曲件常见质量问题有______、________和________。

7、塑料按性能及用途可分为________、________、________。

8、浇口截面形状常见的有______和______。

浇口截面积常为分流道截面积的________。

9、塑件最小脱模斜度与塑料性能、收缩率大小、塑件的________等因素有关。

10、抽芯机构按动力来源可分为_______、________、________等形式，斜导柱分型与抽芯机构属于________抽芯机构。

二、判断题（每小题1分，共10分；正确的划√，错误的划×）1、形状复杂的冲裁件，适于用凸、凹模分开加工。

（）2、导向零件就是保证凸、凹模间隙的部件。

（）3、弯曲件的中性层一定位于工件1/2料厚位置。

（）4、板料的弯曲半径与其厚度的比值称为最小弯曲半径。

（）5、经冷作硬化的弯曲件，其允许变形程度较大。

（）6、当塑料流动方向的收缩率与垂直于流动方向的收缩率有差别时，浇口位置的选取对成型制品产生变形没有影响。

（）7、气体辅助注塑成型（GAIM）是指在注塑过程中，使用气体将成型的塑料制品顶出模具的一种新工艺。

()8、模具设计时，在保证制品质量的前提下，浇口应该选择在使温度降比较小的地方。
