第二章 内啮合齿轮泵的分析电机泵用内啮合齿轮泵主要是利用和发挥内啮合齿轮泵的高效、低噪音、高压力、小惯性的优点，因此设计该专用内啮合齿轮泵时，需要对其结构参数进行优化，使得和电机的参数能够尽量匹配，充分发挥电机泵的整体性能。

2.1 内啮合齿轮泵工作原理内啮合齿轮泵（Internal Gear Pump ）是由一对偏心的内外齿轮相互啮合而构成的液压泵，其结构较普通的外啮合齿轮泵更为紧凑、流量脉动小、噪声低，具有更好的综合性能。

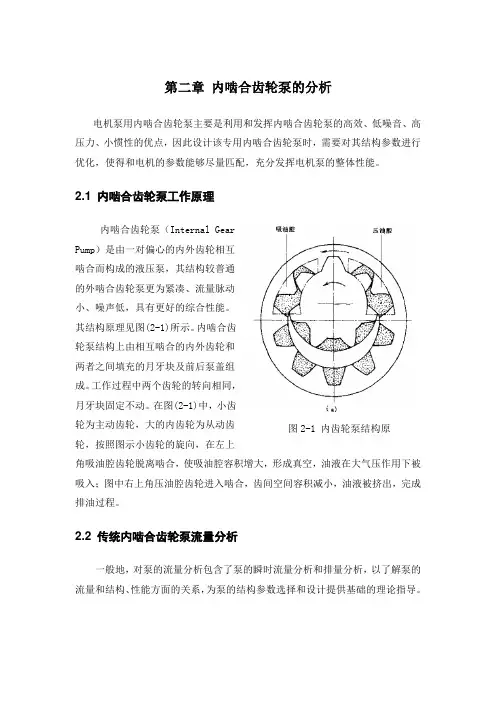

其结构原理见图(2-1)所示。

内啮合齿轮泵结构上由相互啮合的内外齿轮和两者之间填充的月牙块及前后泵盖组成。

工作过程中两个齿轮的转向相同，月牙块固定不动。

在图(2-1)中，小齿轮为主动齿轮，大的内齿轮为从动齿轮，按照图示小齿轮的旋向，在左上角吸油腔齿轮脱离啮合，使吸油腔容积增大，形成真空，油液在大气压作用下被吸入；图中右上角压油腔齿轮进入啮合，齿间空间容积减小，油液被挤出，完成排油过程。

2.2 传统内啮合齿轮泵流量分析一般地，对泵的流量分析包含了泵的瞬时流量分析和排量分析，以了解泵的流量和结构、性能方面的关系，为泵的结构参数选择和设计提供基础的理论指导。

2.2.1 瞬时流量分析齿轮泵在工作过程中，由于齿轮啮合点在不断变化，导致泵的瞬时流量也在不断变化，且存在定的不均匀性，导致液压系统传动的不平稳性和噪声等一系列不利因素，因此合理的参数选择对泵乃至系统的性能有着明显的影响。

泵的瞬时流量可以根据齿轮泵的啮合原理及能量守恒定律来推导。

假如不考虑任何损失，主动齿轮每转过一个微小角度1θd ，两个齿轮所做的机械功dW 等于泵所排出液体体积dV 和进出口压差P ∆的乘积。

设泵的进口压力为0，则压差P ∆就等于泵的排油压力g P ，根据能量守恒定律有dV P dW d T d T g ==+2211θθ （2-1）式中 1T 、2T —主动、从动齿轮上的转矩； 1θd 、2θd —主动、从动齿轮的旋转角，且有1221R R d d =θθ。

一种内啮合摆线齿轮泵的设计与试验摘要：本文开发研制一种内啮合摆线齿轮泵，应用型线设计、实验流量分析等方法进行开发。

同时根据齿轮泵的关键结构参数, 按经验公式进行了输油量的计算校核，通过齿轮泵性能测试,对齿轮流量进行预测。

此油泵具有结构紧凑、重量轻、成本低廉等优点，经过实验验证，性能稳定，可靠性极高，具有很好的推广应用前景。

关键词：内啮合齿轮泵油箱齿轮转子Design and test of an internal cycloidal gear pumpL inWeiJunGree Electric Appliances Lnc of Zhuhai Zhuhai Guangdong 519000Abstract: In this paper, an internal cycloid gear pump isdeveloped by the application of profile design, experimental flow analysis and other methods. At the same time, according to the key structural parameters of the gear pump, according to the empirical formula for the calculation of oil delivery, through the performanceof the gear pump test, the gear flow prediction. This oil pump has the advantages of compact structure, light weight, low cost, etc. After experimental verification, the performance is stable, high reliability, has a good prospect of popularization and application.Key words: internal gear pump oil tank gear rotor0、前言润滑系统是制冷设备的重要组成系统，内啮合摆线齿轮泵是润滑系统的核心部件，其功能是将润滑油从油箱抽出，并送到各润滑点，实现润滑和冷却的功能。
