浅论水平井、分支井钻井技术在油气开采中的应用摘要：伴随着现代科技的发展进步，先进的采油技术工艺得到了空前的提高，水平井、分支井技术要属其中最具代表性的采油工艺。
其广泛运用于天然裂缝油藏、薄层油藏、存在底水锥进的气藏、存在气锥和水锥问题的油田等多种油、气藏中。
重点分析水平井、分支井采油工艺的发展现状及人工的举升方式、找水堵水技术、增产增注措施、控砂技术、防砂等。
水平井、分支井在重油的开采、水驱等可以提高采收率的措施中也起到举足轻重的重要作用。
关键词：水平井分支井采油工艺运用一、水平井、分支井采油工艺现状20世纪40年代水平井技术正式应用于油气田开采作业，经过多年的技术实践和改进一举成为油气田开发作业及提高采收率的一项重要技术手段。
1980年代水平井技术相继在加拿大、美国、法国等西方老牌工业国家得到了大规模的工业化应用，由此引发了研究、应用水平井技术的小高潮。
水平井钻井技术也随之日趋完善为一种开发低渗透油气田的成熟技术，并在此基础之上发展完善了一系列的配套技术。
在一口母井眼中钻出两口或以上多口钻井进入油气藏的分支井眼或二级井眼分支井，主井眼可以是定向井、直井，也可以是水平井，这种类型的钻井便称之为分支井。
分支井的类型种类比较多，如反向式、叠加式、鱼刺型、辐射状、y型等多种类型，在实际的开采过程中可以根据油藏的具体情况择优选择合适的分支井类型。
分支井技术与当前应用比较成熟的水平井技术相比，有着更大的优越性：它能够很好的发挥水平井高产、高效的传统优势，挖掘剩余油潜力，提高采收率，增加泄油面积，改善油田开发效果；可共用一个直井段同时开采两个或两个以上的油层或不同方向的同一个油层，在更好地动用储量的同时节约了油田开发资金。
当前世界范围内水平井、分支井技术应用较广泛、技术水平较高的仍属欧美等发达国家，但是我国的水平井、分支井钻井技术也有较大的发展进步。
国外的水平井技术主要应用在天然裂缝油藏、薄层油藏、存在底水锥进的气藏、存在气锥和水锥问题的油藏等几种油气藏。
第31卷第6期2009年12月石 油 钻 采 工 艺OIL DRILLING & PRODUCTION TECHNOLOGYVol. 31 No. 6Dec. 2009文章编号：1000 – 7393（ 2009 ） 06 – 0004 – 05胜利油田水平井完井技术现状及研究展望赵金洲1 赵金海2 杨海波2 魏新芳2（1.胜利石油管理局，山东东营 257000；2.胜利油田钻井工艺研究院，山东东营 257017）摘要：随着水平井在油田开发中应用越来越多，水平井完井技术也成为国内外研究的热点。
胜利油田根据自身特点，先后开展了滤饼酸洗工艺、筛管分段技术、水平井砾石充填防砂技术、水平井提高固井质量和安全下入的工具技术、分支水平井完井技术、实体膨胀管和膨胀防砂筛管完井技术等方面的研究，形成了较为完善的水平井完井技术体系，为油田的持续生产奠定了坚实基础。
关键词：胜利油田；水平井完井；滤饼酸洗技术；分支水平井完井；膨胀管完井中图分类号：TE243 文献标识码：AResearch status and prospect of horizontal well completion technology in Shengli OilfieldZHAO Jinzhou1, ZHAO Jinhai2, YANG Haibo2, WEI Xinfang2（1. Shengli Petroleum Administration Bureau, Dongying 257000, China;2. Drilling Technology Research Institute, SINOPEC Shengli Oilfield, Dongying 257017, China）Abstract: Horizontal wells are applied widely in oilfield development. Completion technology of horizontal wells is becoming hotspot home and abroad. According to characteristics of Shengli Oilfield, mud cake acid pickling process, screen segmentation technol-ogy, gravel pack sand control technology for horizontal wells, cementing quality improvement and safe running-in-string technology for horizontal wells, multi-lateral horizontal well completion technology, solid expandable tubing and expandable sand screen are devel-oped, on the basis of which comprehensive horizontal well completion system is formed and continuous production in Shengli Oilfield is maintained.Key words: Shengli Oilfield; horizontal well completion; mud cake acid cleanup; multi-lateral horizontal well completion; expand-able completion近几年，随着油气田开发向低渗透、稠油油藏方向发展，水平井钻井技术在胜利油田得到了广泛应用。

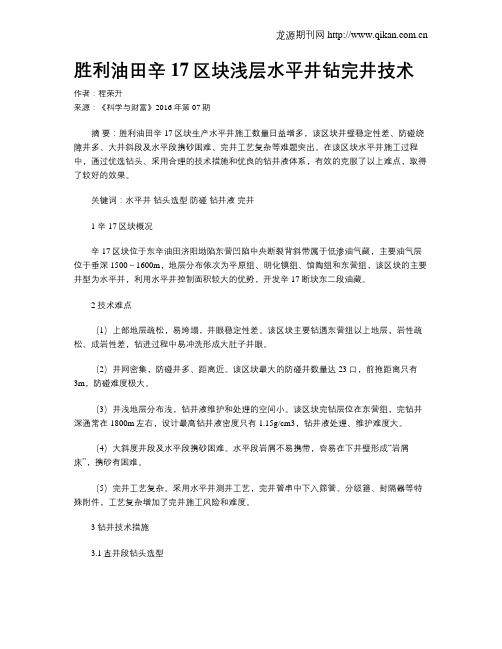

胜利油田辛17区块浅层水平井钻完井技术作者：程荣升来源：《科学与财富》2016年第07期摘要：胜利油田辛17区块生产水平井施工数量日益增多，该区块井壁稳定性差、防碰绕障井多、大井斜段及水平段携砂困难、完井工艺复杂等难题突出。
在该区块水平井施工过程中，通过优选钻头、采用合理的技术措施和优良的钻井液体系，有效的克服了以上难点，取得了较好的效果。
关键词：水平井钻头选型防碰钻井液完井1 辛17区块概况辛17区块位于东辛油田济阳坳陷东营凹陷中央断裂背斜带属于低渗油气藏，主要油气层位于垂深1500～1600m，地层分布依次为平原组、明化镇组、馆陶组和东营组，该区块的主要井型为水平井，利用水平井控制面积较大的优势，开发辛17断块东二段油藏。
2 技术难点（1）上部地层疏松，易垮塌，井眼稳定性差。
该区块主要钻遇东营组以上地层，岩性疏松、成岩性差，钻进过程中易冲洗形成大肚子井眼。
（2）井网密集，防碰井多、距离近。
该区块最大的防碰井数量达23口，前拖距离只有3m，防碰难度极大。
（3）井浅地层分布浅，钻井液维护和处理的空间小。
该区块完钻层位在东营组，完钻井深通常在1800m左右，设计最高钻井液密度只有1.15g/cm3，钻井液处理、维护难度大。
（4）大斜度井段及水平段携砂困难。
水平段岩屑不易携带，容易在下井壁形成“岩屑床”，携砂有困难。
（5）完井工艺复杂。
采用水平井测井工艺，完井管串中下入筛管、分级箍、封隔器等特殊附件，工艺复杂增加了完井施工风险和难度。
3 钻井技术措施3.1直井段钻头选型造斜点之前的直井段在上部地层，岩性疏松，岩石可钻性好，有利于快速钻进。
针对这些特征，选用四刀翼的PDC钻头，保证了连续快速钻进效果和良好的井身质量。
3.2防碰技术措施（1）开钻前收集周围井的轨迹数据，对比分析，做出防碰扫描。
（2）依据扫描结果，对易碰的重点井段列出防碰点，标注防碰单根号，做好防碰提示。
（3）钻进过程中，操作人员时刻注意憋、跳等异常现象的发生。
140多分支井是从一个主井眼中侧钻出分支井眼的井，用分支井开采油气田。
多分支井技术是上世纪50年代提出来的，第一批多分支井开始于前苏联的俄罗斯和乌克兰地区，第二批多分支井于1968年开钻于前苏联的西伯利亚地区[1]。
20世纪多分支井技术在俄罗斯、北海油田及北美得到广泛应用，并逐步推广到中东、南美、欧洲与亚洲[2] 。
目前，我国的新疆、辽河、胜利、南海、四川等油田都先后钻成了多分支井。
由于单井口可以利用多支开发多个层位，泄油面积增加，单井产能提高，井口数量可以减少，相应的可减少海上平台的数量或减少单个平台的井槽数，降低油气田开发费用，多分支井技术已经成为油气田开发的一项先进技术[3-7]。
1 油田基本概况海上E油田储层岩性主要为细～中粒长石岩屑、长石石英砂岩，砂岩成份主要为石英（平均占67%）。
油田储集空间类型为孔隙型，储层孔隙发育，孔隙连通性较好，测井解释孔隙度14.4%～26.3%，渗透率26.7～1762.6mD，属中-高孔隙度、中～特高渗储层。
为进一步挖潜油气成藏潜力，缓解油田产量压力，提高油田采收率，油藏计划在E油田剩余油富集的构造高部位部署一口调整井A，动用Z层。
同时根据储层展布和剩余油分布，为有效增加储层的裸露面积，提高新增井产能，设计A井为多分支采油井对非均质性较强的低渗储层开展多分支井井先导性试验。
2 多分支井方案设计本油田在2020年1月投产一口多分支井，完井方式为主井眼优质筛管防砂，分支井眼没有采取防砂措施。
此分支井初期效果较好，2021年底有微量出砂0.05%，产液量下降。
分析认为初期分支井眼保持较完整，因分支井未采取防砂完井措施，出现井壁坍塌而出砂并失去供液能力，后续整体产能受影响，目前本井已经采取抑砂措施。
海上油田多分支井完井新技术应用晁一寒 邱森 卞涛 敖民 徐先亮中海油能源发展股份有限公司工程技术深圳分公司 广东 深圳 518000摘要：E油田现处于开发初期，但油田投产以来，生产井递减快、稳定产量低、高部位生产井能量亏空较大、采油速度慢。

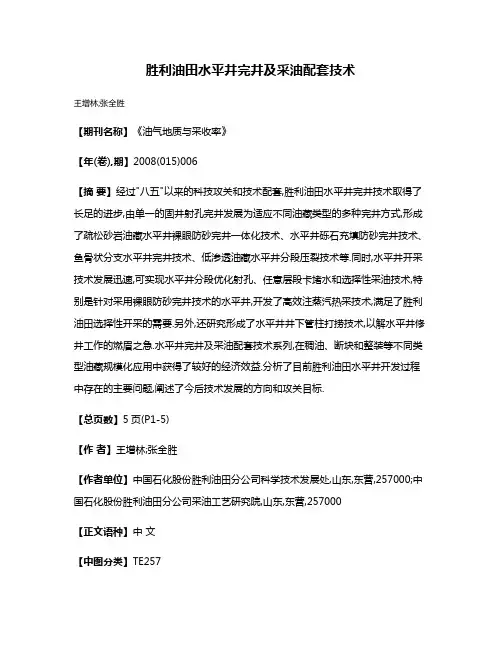

胜利油田水平井完井及采油配套技术王增林;张全胜【期刊名称】《油气地质与采收率》【年(卷),期】2008(015)006【摘要】经过"八五"以来的科技攻关和技术配套,胜利油田水平井完井技术取得了长足的进步,由单一的固井射孔完井发展为适应不同油藏类型的多种完井方式,形成了疏松砂岩油藏水平井裸眼防砂完井一体化技术、水平井砾石充填防砂完井技术、鱼骨状分支水平井完井技术、低渗透油藏水平井分段压裂技术等.同时,水平井开采技术发展迅速,可实现水平井分段优化射孔、任意层段卡堵水和选择性采油技术,特别是针对采用裸眼防砂完井技术的水平井,开发了高效注蒸汽热采技术,满足了胜利油田选择性开采的需要.另外,还研究形成了水平井井下管柱打捞技术,以解水平井修井工作的燃眉之急.水平井完井及采油配套技术系列,在稠油、断块和整装等不同类型油藏规模化应用中获得了较好的经济效益.分析了目前胜利油田水平井开发过程中存在的主要问题,阐述了今后技术发展的方向和攻关目标.【总页数】5页(P1-5)【作者】王增林;张全胜【作者单位】中国石化股份胜利油田分公司科学技术发展处,山东,东营,257000;中国石化股份胜利油田分公司采油工艺研究院,山东,东营,257000【正文语种】中文【中图分类】TE257【相关文献】1.胜利油田水平井完井技术现状及研究展望 [J], 赵金洲;赵金海;杨海波;魏新芳2.胜利油田小套管完井水平井试油技术优化设计与应用 [J], 王俊威3.胜利油田稠油油藏水平井完井技术应用分析 [J], 闫丽丽;李玉宝;王桂英;李海涛;皇甫洁;李冬梅4.胜利油田小套管完井水平井试油技术优化设计与应用 [J], 王俊威5.胜利油田水平井完井技术现状解析及发展探讨 [J], 马金玉;刘岩;高晶吉因版权原因，仅展示原文概要，查看原文内容请购买。
水平井分支井完井工艺技术水平井和分支井是石油勘探开发领域中常用的完井工艺技术。
水平井通常用于改善油田开采效果，而分支井则常用于开采难以到达的底部油层。
水平井完井工艺技术采取了一系列步骤，首先是选定合适的井位。
然后，通过钻井工艺，将井孔扩大到相应的水平段长度。
接下来是套管下入和水平段贯通，使用扩孔器对水平段进行扩孔处理。
在经过钻井液清洗井孔的工序之后，就可以进行水平井导向装置的安装了。
导向装置的作用是保证水平井在水平段中的定向钻进，使得井孔与油层的接触面积更大。
分支井完井工艺技术则与水平井有所不同。
在井眼清洗和套管下入过程之后，需要进行便携井眼下入器的安装。
便携井眼下入器的设计使得它可以在井眼内垂直导向，以便在需要的地方进行分支井贯通作业。
一旦在适当的地方完成贯通操作，井眼下入器就会将分支井导向到底部油层。
不论是水平井还是分支井，完井工艺技术的核心目标都是最大限度地增加与油层接触的面积，提高油井的产能。
在完井过程中，不仅需要合理选择井位和完井装备，还需要注意施工过程中的质量控制。
例如，钻完水平段后，对井孔进行质量评估，确保井眼质量符合要求。
在井眼下入套管时，还需要特别关注套管的质量，以保证其在油井压力下的可靠性。
总之，水平井和分支井的完井工艺技术是石油勘探开发的重要环节。
正确选择井位、合理安装完井装备以及保证施工质量，能够最大限度地提高油田开采效果，为石油勘探开发做出贡献。
水平井和分支井是石油勘探开发领域中常用的完井工艺技术。
水平井通常用于改善油田开采效果，而分支井则常用于开采难以到达的底部油层。
水平井完井工艺技术采取了一系列步骤，首先是选定合适的井位。
井位选择的关键是确定油层的特征和开采目标，同时考虑地质条件和工程可行性。
根据地质、地层和其他条件，工程师利用必要的地质数据和工程参数，进行井位优选，并进行模拟和评估，最终确定最佳井位。
然后，通过钻井工艺，将井孔扩大到相应的水平段长度。
这个过程需要使用钻机和合适的钻具，根据设计要求实施作业。
44渤海油田部分储层属于底水油藏，生产过程中底水锥进现象突出，导致储层水淹影响油井正常生[1]；部分储层由于非均质性强，在水平裸眼井开发中经常遇到钻遇多段泥岩或大段泥岩，不但给后续完井作业带来不利影响，还给后期生产带来了泥岩水化膨胀堵塞筛管从而影响油井寿命的风险；部分老油田由于受地层压力复杂、储层非均质性以及注水的影响，出现部分储层水淹严重，水平裸眼井开发无法有效封隔处于强水淹的井段，容易造成油井无水生产期短，含水率上升很快。
水平套管井可以通过固井封隔储层、射孔避射、定向射孔、砾石充填以及分层开采，实现油井稳油控水，达到油井稳产增产的目的。
1 旅大10-1-C16井简介旅大10-1-C16井为旅大10-1油田综合调整设计的一口水平裸眼生产井，目的层为东二下Ⅲ油组。
该井设计深度为2412米，水平段长358.23米，最大井斜89.14°，射孔段长370.7米。
2 水平套管井完井作业难点1）水平套管井由于井斜大，常规的电缆测固井质量工具很难依靠自身的重量下放到储层，测固井质量难度大。
2）受井深和井斜的影响，水平套管井洗井难度比常规定向井难度大。
3）水平套管井井眼轨迹通过储层段长，射孔段通常也比较长，加上井斜的大射孔作业安全风险大。
4）渤海油田部分储层属于疏松砂岩油藏，对于存在分层要求的水平套管井，进行一趟多层砾石充填防砂作业安全风险较高。
3 水平套管井应对技术措施3.1 电缆测固井质量技术措施旅大10-1-C16井在井深1882.93米时井斜已经达到了66.29°，为了实现交叉作业不占井口测固井质量，应用爬行器辅助测井仪器串下入到位。
爬行器利用马达传动使驱动部分的轮子转动从而带动仪器爬行，将仪器串送到目的层，切换动作开关，进行正常的上提测井作业。
3.2 井眼清洁措施1）优化钻具组合。
水平套管井水平段起下钻摩阻大，使用旋转刮管器可以低转速旋转管柱，不但能克服井眼摩阻，对套管内壁能实现良好的刮管效果。
胜利油田水平井钻井技术进展与未来展望摘要：20多年来，胜利油田水平井技术取得很大进展，成功解决民薄油层、顶部剩余油、隐蔽油藏等复杂油气藏钻遇率低和有效动用难题，拓展了水平井技术应用范围，油藏开发类型由单一油藏拓展到多种油藏，由单水平井开发拓展到区块整体挖潜，可采油藏厚度由6米拓展到0.8米。
概述了胜利油田水平井钻井技术进展，介绍了胜利油田水平井钻井技术现状，并对下一步技术发展趋势进行了展望。
关键词：胜利油田水平井技术进展展望1 水平井钻井技术发展的必要性水平井钻井技术是在定向井技术基础上发展起来的一项钻井新技术。
由于定向井、水平井能够扩大油气层裸露面积，对于提高油气井单井产量、油气采收率效果显著，特别是对于薄层油气藏、高压低渗油藏以及井间剩余油等特殊油气藏，应用水平井开发具有明显的优势。
所谓水平井，是指井斜角达到或接近90°，井身沿着水平方向钻进一定长度的井。
水平井技术在胜利油田历经22年的茁壮成长，已经从最初的常规水平井技术，逐步发展为短半径侧钻水平井技术、地质导向水平井技术和复杂结构井钻井技术，应用领域逐步扩展到各种不同类型油气藏，先后创造40多项全国第一，获得国家级奖励5项、省部级奖励17项，获授权专利150余项。
2 胜利油田水平井钻井技术进展2.1 水平井钻井技术攻关情况胜利油田于1991年开始进行水平井钻井研究试验第一口水平井堤科1井水平段长505 m，穿过19个油层，收到了良好效果。
随着钻井数量的增加，施工经验越来越丰富，技术水平逐步提高，形成了“长裸眼”井身结构、简化钻具组合等工艺技术，先后完成了一批裸眼水平井，为降低水平井钻井成本、加快钻井速度、迅速推广水平井技术打下了良好的基础。
2.2 水平井钻井技术提高与推广1996一2000年，胜利油田东营油区完成水平井134口，是“八五” 期间胜利油田内部完成水平井数量的3.83倍。
水平井钻井技术已基本满足勘探开发各种难度油气藏的需要。
水平井、分支井采油工艺的应用研究在石油勘测开发步入后期时，水平井开采技术一直是很多年的研究和应用，也获得了明显的成就。
目前的水平井技术已成为油藏开采技术的系统研究，还包括油藏地质的研究，通过本文的研究，旨在推动水平井油技术，可进一步促进为油田开发项目的发展。
标签：水平井；分支井；采油工艺1 水平井采油工艺现状分析石油水平井的水平技术不完善，总会有排水井渗透面积小，产量低，投资周期回报不短，20世纪80年代出现了石油水平井，水平井因为可以大幅度提高石油产量，而且还受到主要油田和国家的关注，主要的油田逐渐发展水平井采油工艺。
2 水平井采油工艺技术的措施2.1 合理确定水平井流入性能和生产压力水平井的产能取决于水平井稳态，从而说明了稳态渗流分析是很重要的。
在实践过程中，油井的储层渗透率与油井密切相关，通过不同的渗透性储层，水平井将形成泄流区，和该区域的车轴和水平井长度具有一定的相关性。
2.2 水平井的优化生产参数挑选适当的水平井起重方法，可以有效的优化水平井生产参数，以提升石油开采的效率。
水平井生产参数的优化措施，在该领域的实际生产过程中，结合石油提取过程中，周期性地检查所选的参数，可以进行优化，以有效地满足水平井生产参数的要求。
2.3 解堵和改造水平井储层在水平井，水平井的封堵和改造是比较困难的水库，采用水平井技术在目前的石油生产主要是传统压裂酸化。
3 分支井发展现状分支井是一口从主井筒钻出，且回接到主井筒内的1个以上水平或斜分支井筒的井。
分支井技术是水平井、侧钻井技术的集成和发展，具有以下特点：①减少原油成本。
包含钻井成本、井口装置成本、地面官网成本、平台费用成本等因素。
②提高可采储量。
由于钻井成本的减少，使不景气的油田可进行开采，经由钻多支井在原有成本的基础上开采死油区，或原先没有开采的小断块、小油砂等，可以提高油田的可采储量。
③提高产量和加速投资成本。
因为一个多支井就是多口水平井，进而油井产量迅速提升，加速了了投资，增加了开采的利润。
1绪论随着石油钻井、完井、测井以及采油技术的不断进步，以水平井、侧钻水平井、大位移井和分支井等为代表的复杂结构井技术得到了迅速发展。
复杂结构井可以增大井眼与油藏的接触面积，加大泄油面积，减少渗流阻力，提高油田的整体开发效果。
胜利油田、冀东油田复杂结构井技术居国内领先水平。
截止到2004年底，国内水平井总数达700口左右，其中胜利油田330口，长庆油田120口，冀东油田87口。
胜利油田利用复杂结构井开发的油藏类型已从单一的砂砾岩稠油油藏扩大到非稠油的边底水断块油藏、裂缝性油藏、整装高含水油藏、地层不整合油藏和低渗透油藏等，从老油田挖潜转向新区产能建设和老区调整共同发展，特别是在油田高含水后期挖掘剩余油中发挥着越来越重要的作用。
冀东油田在浅层出砂油藏采用裸眼内滤砂管完井，配合滤砂管顶部注水泥分级固井完井技术，收到了很好的开发效果。
2水平井完井采油技术2.1水平井完井技术水平井的完井方法主要可分为裸跟完井、固井射孔完井技术、衬管完井技术和砾石充填完井等。
目前胜利油田根据油藏特点形成了带管外封隔器的衬管完井和衬管顶部注水泥完井的主导技术。
油田的疏松砂岩油藏、稠油油藏、低渗透油藏大都采用固井射孔完井。
固井射孔完井是以往国内水平井最为广泛的一种完井方式。
但由于该完井方式具有完井费用高，且不能有效保护油气藏和提高采收率的缺点，因此随着水平井完井技术的发展，水平井完井方式已由单一的固井射孔完井方式发展成衬管完井方式等适应不同油藏类型和储集层的配套完井工艺，这些完井方式具有完善程度高、完井成本低、防止油层二次污染、提高水平井产能的优点。
2.1.1带管外封隔器的衬管完井技术带管外封隔器的割缝衬管完井技术是将管外封隔器与割缝衬管完井技术结合在一起。
该技术可用于造斜段须要卡封水层或气层的情况。
该技术多用于小井眼的侧钻水平井。
在完井管柱中，根据油藏胶结程度在水平段下人割缝衬管，上部接两级管外封隔器，一级卡封在目的层与上部水层或气层之间的夹层处；另一级封隔器卡封在上层套管内。
!应用技术#
分支水平井完井技术在胜利油田的应用Ξ
皇甫洁ΞΞ 李雷祥 刘希明 冯 辉 (胜利油田有限公司采油工艺研究院) 隆新耀
(胜利油田有限公司孤岛采油厂)
摘要 分支水平井是水平井技术的进一步发展和完善,是一种用于老油田开发后期提高采收率和新区改善开发效果的重要手段。
目前,该技术在国外得到大规模的研究和应用,而在国内却刚刚起步。
介绍了胜利油田第一口自行设计并施工的双分支水平井———桩1-支平1井的完井技术,该井是中石化重点科技攻关项目“分支井钻采配套技术研究”的第一口试验井。
从完井方案设计、完井管柱、完井施工工艺等方面阐述分支水平井完井技术的难点和重点,最后提出几点认识和研究方向。
关键词 胜利油田 分支井 完井工艺 射孔
随着石油工业的发展,分支水平井技术已逐渐成为石油行业又一热点技术。
分支井技术可以较大幅度降低油气开发成本,充分挖掘油田生产能力,提高油气采收率,从而提高油气开发的综合经济效益。
分支井技术在国外较为普遍,但在国内由于受主井眼与各支井眼交汇处的处理及分支装置系列工具的限制,起步较晚。
2000年9月胜利油田在其先进的水平井技术的基础上,自行设计和施工完成了该油田第一口双分支水平井———桩1-支平1井。
分支井概况
桩1-支平1井位于桩1块中部构造的较高位置,该区先后有9口井(包括1口水平井)投入开发,大部分井开井即见水,其主要原因是该层为底水油藏,油水粘度比大,油流动阻力大,底水很快以水锥形式致油井水淹。
因此设计利用双分支水平井开发该构造的含油富集区,以起到控制更大面积储量,抑制底水锥进,增大泄油面积,改善开发效果,提高产能及采收率的作用。
该井钻探目的层为馆上段9小层。
第一分支为三靶点水平井,设计水平段长200m。
第二分支为两靶点水平井,设计水平段长150m,两分支呈30。
角斜交。
桩1-支平1井采用主井眼钻 31112mm井眼下 24415mm技术套管,分支井眼钻 21519mm井眼挂 13917mm套管的井身结构,尾管悬挂器的位置由上分支开窗点位置和所采用的回接系统的要求确定。
井身结构数据见表1。
表1 桩1-支平1井井身结构数据
分 支
开钻
次数
井眼直径×井深
/mm×m
套管直径×下深
/mm×m 第一分支
一开44415×30133917×299101
二开31112×17041724415×170218
三开21519×1945100
13917×
(1350197-1942151)第二分支—21519×1872100
13917×
(1345184-1871100)
完 井 方 案
完井技术是决定分支井技术水平的关键因素。
按照完井技术难度,可将分支井分为6类。
第1类是在裸眼井内钻分支井眼,分支井眼裸眼完井;第2类是从套管内钻分支井眼,分支井眼裸眼完井;第3类是从套管内钻分支井眼,在分支井眼内下入
・
3
4
・
2002年 第30卷 第6期
石 油 机 械
CHINA PETROL EUM MACHIN ER Y
Ξ
Ξ
Ξ皇甫洁,助理工程师,生于1972年,1996年毕业于石油大学(华东)石油工程专业,现从事完井采油技术研究工作。
地址: (257000)山东省东营市。
电话:(0546)8557254。
(收稿日期:2002-01-07;修改稿收到日期:2002-03-05)本课题是中石化集团公司重点科研项目“分支井钻采配套技术”(项目编号KZD22000015)的部分内容。
尾管,将分支尾管连接到主井眼的套管上,但连接
部位不注水泥。
以上3类完井方式虽然工艺简单方便,但无法满足分支井后期开采和卡堵水的需要。
第5、6类完井方式技术难度较大,需要在分支井尾管与主井眼油管之间形成机械连接与密封,根据国内完井技术现状,该工艺很难实现。
因此,最终决定采用第4类完井方式,即从套管内钻分支井眼,分支井眼内下入尾管,尾管顶部连接到主井眼套管上,在连接部位注水泥。
完井方案具体内容如下:
(1)根据目的层及夹层的油藏地质条件、井眼轨迹、井眼直径以及后期采油作业要求,决定两分支井均采用套管固井射孔完井。
(2)在第1分支井眼完钻后,先对该井眼进行完井,再下入地锚、造斜器钻第2分支井眼,对第2分支井眼进行完井。
(
3)油层套管固井、试压及测井合格后,按照地质及采油工艺要求,设计射孔方案,实施射孔工艺,下入防砂管柱完井,完井管柱如图1所示。
最后,对主井眼内的尾管段进行套铣。
图1 桩1-支平1井完井管柱示意图
完 井 工 艺
11射孔工艺设计
(1)井眼准备 ①通井:用钻杆带 118mm ×115m 通井规,通井至人工井底,并实探人工井底
深度;②替钻井液:用污水反循环洗井,将井内钻井液替干净;③替射孔液:正循环替入射孔液,配方为2%清洗剂+2%粘土稳定剂+污水,用量40m 3。
(2)射孔参数 层位:Ng9;枪弹:102枪,
102弹;孔径:12～14mm ;孔密:16孔/m ;射孔
方式:下相位180°,4排布孔,近平衡压力射孔。
21防砂工艺设计
该井馆上段地层砂粒度中值在0107～013mm 之间,以011～0125mm 为主。
经过计算,确定采用金属棉滤砂管管内防砂工艺。
滤砂管的挡砂精度
为0109mm ,渗透率≥170
μm 2,滤砂管的外径为116mm ,最小内径为76mm 。
防砂管柱结构如下(自下而上)。
外管:丝堵( 108mm )+扶正器+金属棉滤砂管( 116mm )+扶正器+膨胀式封隔器+
水平井丢手工具+钻杆( 73mm )
内管: 4813mm 油管+胀封工具+ 4813mm 油管短节+胀封工具+4813mm 油管+水平井丢手工具+钻杆( 73mm )
结 论
桩1-支平1井两分支均采用尾管固井和套管内滤砂管防砂技术,从完井管柱的下入,封隔器坐封,完井尾管的丢手,射孔直至投产都非常顺利。
自2001年10月投产以来,一直保持日产液40m 3,日产油10t 左右的产量,目前已累计产油约4200t ,相当于同地区115～2口水平井的产量。
总之,从桩1-支平1井的试验成功得到以下启示:
(1)胜利油田在分支水平井完井方面才刚刚起
步,完井工艺及井下专用工具的研究与应用尚存在一些问题。
例如,分支井眼与主井眼的机械连接性
能、密封性以及各分支井眼的选择性再进入的可靠性还需进一步提高。
施工所需的关键工具如胀封工具、分级箍、膨胀式封隔器的性能,需进一步完善。
(2)采用分支井第4类完井方案,套铣和磨铣后的窗口不规则,影响后期再进入作业的实施。
(3)目前,胜利油田初步形成了一套分支水平井钻井及完井技术,这为今后多层系、薄砂体、非均质严重的油藏提供了一种行之有效的开采方法。
(本文编辑 李学富)
