煤层气多分支水平井钻井技术浅析摘要: 由于我国煤层气储层具有渗透率低压力低的特点，直井煤层控制面积小，产量低，钻单支水平井不利于后期的排水降压作业，所以现在煤层气开发多采用羽状水平井，羽状水平井需要工艺井与排采井之间的连通，两井连通需要对两井距离方位偏差新的靶点坐标、南北坐标、东西坐标等进行精确测量，找出新的靶点，然后对定向井进行定向指导，确保成功连通。
可以提高单井的产量、降低钻井的综合成本。
本文主要介绍了煤层气多分支水平井的主要特点以及煤层气多分支水平井钻井的几种主要技术。
关键词：煤层气；多分支水平井；钻井技术一、煤层气多分支水平井的主要特点煤层气水平井主要借鉴的是常规天然气水平井的钻井工艺技术，但是，其工作的对象与煤层气的储藏性质和排采方式不相同，所以，在设计及施工的工艺等方面都有自己独有的特点：1、开发目的层比较单一，而且是水平面多分支。
运用多分支的水平井钻井技术来开发煤层气，当前通常是选择某个主力煤层进行开发，在某个单一层相似的水平面上会钻出很多分支，这和油井在两个以上的层位钻出的多分支也不相同。
2、目的层段的分支和进尺比较多。
因煤储层的地层压力及渗透率相对来说比较低，因此，如果要提高煤层气的产量，就要比常规的油气井有更加多的渗滤面积和排气通道，这就会使煤层段所钻的分支变得更多，通常有l到2个主分支，在主分支的两侧需要钻出多个，通常是6到8个分支，而累计煤层段的进尺通常需要达到4000米以上。
3、运用裸眼完井的方式。
煤层气的多分支水平井通常会运用裸眼完井的方式，这主要是因为：（1）煤层气的开发区一般也是煤炭的开采区，比如山西的沁水盆地。
按国家先采气、后采煤、采气和采煤一体化的政策要求，在采完气之后还需要采煤，然而采煤的禁忌是在煤层里有金属套管；（2）因为受到完井技术的限制，当前很多的分支井还较难下入完井的套管或者筛管。
4、主井眼和分支井眼的尺寸比较小。
由于煤层的强度和胶结的程度比较差，容易发生垮塌。

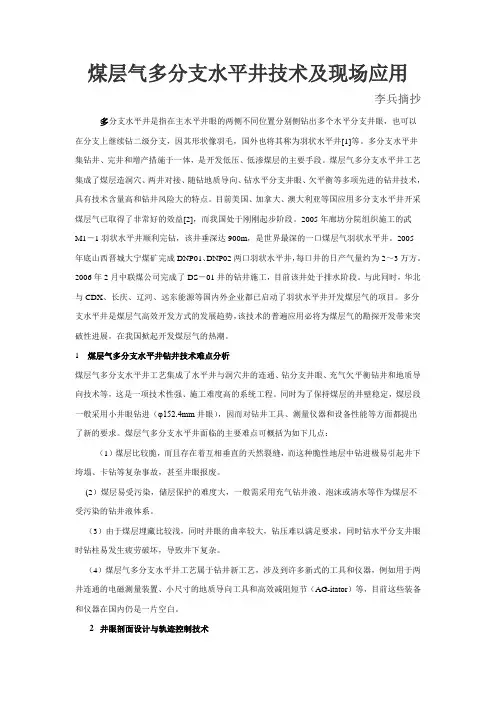

煤层气多分支水平井技术及现场应用李兵摘抄多分支水平井是指在主水平井眼的两侧不同位置分别侧钻出多个水平分支井眼，也可以在分支上继续钻二级分支，因其形状像羽毛，国外也将其称为羽状水平井[1]等。
多分支水平井集钻井、完井和增产措施于一体，是开发低压、低渗煤层的主要手段。
煤层气多分支水平井工艺集成了煤层造洞穴、两井对接、随钻地质导向、钻水平分支井眼、欠平衡等多项先进的钻井技术，具有技术含量高和钻井风险大的特点。
目前美国、加拿大、澳大利亚等国应用多分支水平井开采煤层气已取得了非常好的效益[2]，而我国处于刚刚起步阶段。
2005年廊坊分院组织施工的武M1－1羽状水平井顺利完钻，该井垂深达900m，是世界最深的一口煤层气羽状水平井。
2005年底山西晋城大宁煤矿完成DNP01、DNP02两口羽状水平井，每口井的日产气量约为2～3万方。
2006年2月中联煤公司完成了DS－01井的钻井施工，目前该井处于排水阶段。
与此同时，华北与CDX、长庆、辽河、远东能源等国内外企业都已启动了羽状水平井开发煤层气的项目。
多分支水平井是煤层气高效开发方式的发展趋势，该技术的普遍应用必将为煤层气的勘探开发带来突破性进展，在我国掀起开发煤层气的热潮。
1煤层气多分支水平井钻井技术难点分析煤层气多分支水平井工艺集成了水平井与洞穴井的连通、钻分支井眼、充气欠平衡钻井和地质导向技术等，这是一项技术性强、施工难度高的系统工程。
同时为了保持煤层的井壁稳定，煤层段一般采用小井眼钻进（φ152.4mm井眼），因而对钻井工具、测量仪器和设备性能等方面都提出了新的要求。
煤层气多分支水平井面临的主要难点可概括为如下几点：（1）煤层比较脆，而且存在着互相垂直的天然裂缝，而这种脆性地层中钻进极易引起井下垮塌、卡钻等复杂事故，甚至井眼报废。
(2）煤层易受污染，储层保护的难度大，一般需采用充气钻井液、泡沫或清水等作为煤层不受污染的钻井液体系。
（3）由于煤层埋藏比较浅，同时井眼的曲率较大，钻压难以满足要求，同时钻水平分支井眼时钻柱易发生疲劳破坏，导致井下复杂。
国内外钻完井技术新进展一、本文概述随着全球能源需求的日益增长，石油和天然气等能源资源的勘探与开发显得尤为重要。
钻井技术是石油天然气勘探开发过程中的核心技术之一，其技术水平的高低直接影响到勘探开发的成功与否。
近年来，随着科技的不断进步，国内外钻完井技术也取得了显著的新进展。
本文旨在概述这些技术进展，包括新型钻井设备、钻井液技术、完井技术等方面的创新与应用，分析其对提高钻井效率、降低开发成本、提升油气采收率等方面的作用。
本文还将探讨未来钻完井技术的发展趋势和挑战，以期为相关领域的科技人员和管理者提供参考和借鉴。
二、国内钻完井技术新进展近年来，随着国内石油天然气勘探开发力度的不断加大，我国钻完井技术也取得了显著的新进展。
这些进步不仅体现在技术创新和装备升级上，更体现在提高钻井效率、降低开发成本以及保障生产安全等多个方面。
在钻井技术方面，国内已经成功研发并应用了多项新技术，如旋转导向钻井技术、水力喷射钻井技术、三维地震导向钻井技术等。
这些技术的应用大大提高了钻井速度和精度，减少了钻井事故的发生率，同时也为复杂地质条件下的油气勘探开发提供了新的解决方案。
在完井技术方面，国内同样取得了显著成果。
例如，随着水平井、大位移井等复杂井型的大量应用，国内已经成功开发出多种完井工艺和工具，如套管开窗侧钻完井技术、水力压裂完井技术等。
这些技术的应用不仅提高了完井质量，也有效降低了完井成本，为油气田的高效开发提供了有力保障。
在钻井液和完井液技术方面，国内也取得了重要突破。
通过不断研究和探索，国内已经成功开发出多种新型钻井液和完井液体系，如环保型钻井液、高性能完井液等。
这些新型钻井液和完井液的应用不仅提高了钻井和完井效率，也有效保护了油气田的环境，实现了绿色、环保、高效的开发目标。
国内钻完井技术的新进展为油气勘探开发提供了强有力的技术支持和保障。
未来，随着技术的不断创新和进步，相信国内钻完井技术将取得更加显著的成果，为我国的石油天然气工业发展贡献更大的力量。

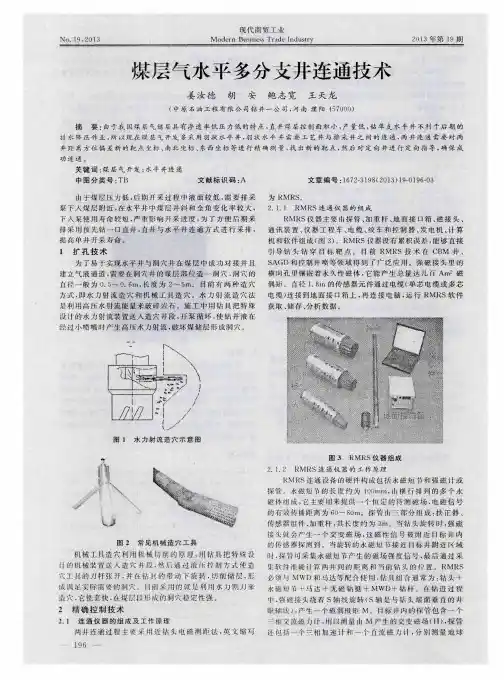

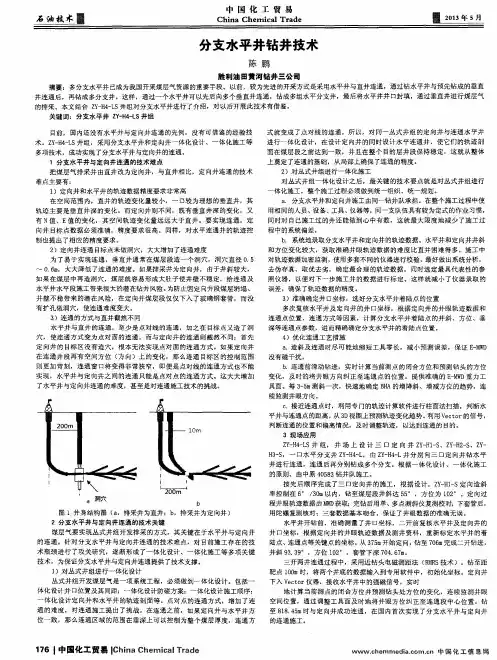

煤层气水平多分支井连通技术由于我国煤层气储层具有渗透率低压力低的特点，直井煤层控制面积小，产量低，钻单支水平井不利于后期的排水降压作业，所以现在煤层气开发多采用羽状水平井，羽状水平井需要工艺井与排采井之间的连通，两井连通需要对两井距离方位偏差新的靶点坐标、南北坐标、东西坐标等进行精确测量，找出新的靶点，然后对定向井进行定向指导，确保成功连通。
标签：煤层气开发；水平井连通TB由于煤层压力低，后期开采过程中液面较低，需要排采泵下入煤层附近，在水平井中煤层井斜和全角变化率较大，下入泵使用寿命较短，严重影响开采进度，为了方便后期采排采用预先钻一口直井，直井与水平井连通方式进行采排，提高单井开采寿命。
1 扩孔技术为了易于实现水平井与洞穴井在煤层中成功对接并且建立气液通道，需要在洞穴井的煤层部位造一洞穴，洞穴的直径一般为0.5～0.6m，长度为2～5m。
目前有两种造穴方式，即水力射流造穴和机械工具造穴。
水力射流造穴法是利用高压水射流能量来破碎岩石。
施工中用钻具把特殊设计的水力射流装置送入造穴井段，开泵循环，使钻井液在经过小喷嘴时产生高压水力射流，破坏煤储层形成洞穴。
机械工具造穴利用机械切削的原理，用钻具把特殊设计的机械装置送入造穴井段，然后通过液压控制方式使造穴工具的刀杆张开，并在钻具的带动下旋转，切削储层，形成满足实际需要的洞穴。
目前采用的就是利用水力割刀来造穴，它铣套快，在煤层段形成的洞穴稳定性强。
2 精确控制技术2.1 连通仪器的组成及工作原理两井连通过程主要采用近钻头电磁测距法，英文缩写为RMRS。
2.1.1 RMRS连通仪器的组成RMRS仪器主要由探管、加重杆、地面接口箱、磁接头、通讯装置、仪器工程车、电缆、绞车和控制器、发电机、计算机和软件组成（图3）。
RMRS仪器没有累积误差，能够直接引导钻头钻穿目标靶点。
目前RMRS技术在CBM井、SAGD和控制井喷等领域得到了广泛应用。
强磁接头里的横向孔里镶嵌着永久性磁体，它能产生总量达几百Am2磁偶矩。

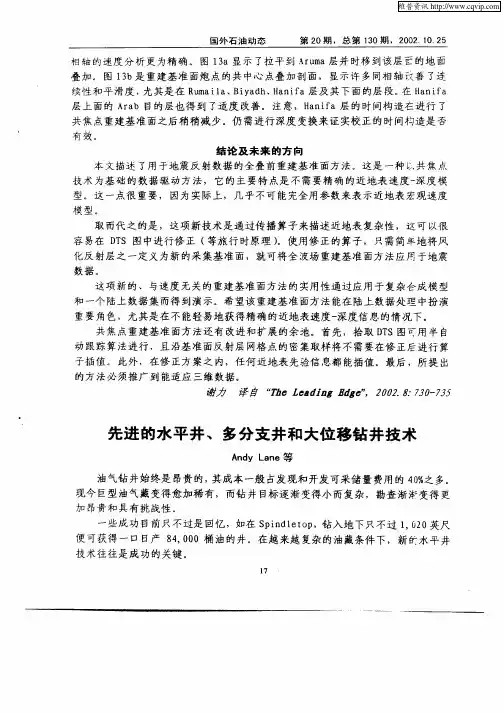

水平井和多分支井技术
来源：挪威石油网2010-06-17 14:31:53 | 字号:大中小
水平井作为一种开发低渗透油气田的一项成熟技术已经在世界各国油田中得到广泛应用。
从低渗透油田开发的角度来讲，水平井水平段在油层中的位置、延伸长度和延伸方向是决定水平井产能的关键因素，因此在水平井的建井过程中必须应用能保证水平井以最佳井身轨迹钻进的新工艺。
目前，俄罗斯已经可以利用地震声学X射线层析成像法以高精确度确定产层在不同方位上产层的深度和含油厚度，作为最佳井身轨迹的设计的依据；并且试图建立能够控制钻具钻进移动方向的自动系统，该自动系统包括从井底方向和钻柱下部组合装置的表面遥测控制系统，能自动和手动操作钻柱下部组合装置、钻具(变向器、钻铤、寻中器、稳定器)的控制工具。
美国Andrill公司研制出地质导向工具，可测得离钻头1?2m范围内的方位、地层电阻率、伽玛射线、转速和井斜等，并把这些钻头附近的数据传到MWD系统，以便更好地引导钻头穿过薄层和复杂地层，利用测井数据直接进行地质导向钻井，而不是按预先设计的井眼轨迹钻井。
多分支井的完井已经有TAML分级标准，但是仍然是分支井技术上的难点，其主要困难在于主井眼与分支井眼的连接技术。
分支井的连接技术是分支井所特有的，支井眼与主井眼的密封连接问题是目前分支井完井作业技术难度最大的。
因此分支井研究的主要方面集中在分支井完井中的主、支井眼连接技术。
不密封连接方式(仅将主井眼与支井眼内管柱机械地连在一起)有Sperry公司的可回收分支井系统和分支回接器，Baker公司早期的根部系统等；密封连接系统目前有Sperry公司的RMLS系统、ITBS及LTBS系统，Hauiburton公司的分支井系统3000TM，Baker公司最新的根部系统；为了顺利再进入分支井眼，可使用选择性再进入工具(SRT)。
多数密封连接系统都是选择性再进入的，如Sperry-San公司的多管柱完井系统(MSCSTM)，PCE公司的分支井再进入系统等。
由Marathon oil与Baker oil Tools、National oil well联合开发的井下分离头系统(Down hole oil Splitter System)是一项专利技术，利用该系统可以在一口井中钻数个分支，并可以下套管固井、完井，同时可以保持各分支间的任意进入性。
由Sperry-Sun钻井服务公司、CS资源公司和Cardium工具服务公司联合研制开发的一套分支井衬管回接新技术??分支井段回接系统(LTBS)。
LTBS主要包括套管开窗接头、可回收式导斜器、分支井衬管悬挂器及下送工具等四个部分。
利用LTBS可采用常规定向井工艺钻出分支井段，实现分支井衬管与主井眼油层套管的回接，并可对分支井衬管进行注水泥固井，保证以后可以重新进入分支井筒内作业。
利用水平井开发低渗透油藏主要有以下几方面的原理：
水平井生产剖面具有很强的泄油能力；
水平井生产剖面呈稳态流时，其压力剖面的生产压降低于垂直井压力剖面的生产压降；
当生产层含有气顶或底水时，水平井直接钻入油层中部，从而限制了气顶和底水的锥进；
对于垂直裂缝或高角度裂缝发育的储层，用水平井把裂缝串起来，则更显出水平井的优越性；
对薄的低渗油气层，水平井延伸到薄的油层中部去，与垂直井相比具有更大的泄油面积；
在等效区域内，采用相同的井距布井，水平井产能为直井的六倍，因此，水平井可以采用大井距布井，从而降低钻井成本。
分支井是指在一口主井眼(又称母井眼)中钻出两口或多口进入油气藏的分支井眼或二级井眼分支井，主井眼可以是直井、定向井，也可以是水平井。
分支井类型繁多，如叠加式、反向式、Y型、鱼刺型、辐射状等，可以根据油藏的具体情况进行优选合适的分支井类型。
与目前比较成熟的水平井技术相比，分支井具有更大的优越性：
发挥水平井高效、高产的优势，增加泄油面积，挖掘剩余油潜力，提高采收率，改善油田开发效果；
可共用一个直井段同时开采两个或两个以上的油层或不同方向的同一个油层，在更好地动用储量的同时节约了油田开发资金。
对于低渗透油藏这种用直井开采效果比较差的油藏，用水平井或侧钻水平井开采还不能够完全控制油藏，而采用多底井或分支井就可以较好地解决这一问题。
水平井及分支井开采技术的主要技术内容包括井网及井眼轨迹设计技术、完井技术和采油工艺技术。
水平井井网及井眼轨迹设计技术
从目前油田现场应用和理论研究来看，水平井与直井联合布井的五点法井网与九点法井网是应用最多并且效果较理想的布井方式。
水平井水平段在油层中的位置直接关系到水平井的产能和寿命，目前也有不少学者致力于这一方面的研究。
水平段在油层的设计位置取决于油层的驱动类型以及油层的均质性，为了最大范围地动用目的层储量，在设计井位时，将水平段设计成与目的层斜交，使水平井既可以斜穿上、下砂岩体，又可以穿透大部分分散的不稳定薄夹层，以减少出油阻力，增加出油体积；
水平段的延伸方向除与储层的构造形态、断层位置、含油砂体的沉积类型和边界有关系外，还与储层中地应力分布及天然裂缝的发育状况有关。
水平段的延伸长度设计必须与储层砂体发育规模相一致，并综合考虑已钻的直井井网部署和地面环境等因素，在油藏特定地质条件和地面环境下，水平段的设计长度并不是越长越好，只有根据油藏地质条件、钻井成本和作业风险等优化研究，才能获得比较好的开发效果和经济效益。
应用条件及范围
水平井和分支井的开采研究表明，对于垂直井压裂开发仍然没有经济效益的低渗透油藏，也同样不适合用水平井和分支井技术开发，但是只要选择适合的地质条件，用水平井和分支井开采低渗透油田能够获得明显的增油效果。
这些地质条件的内容包括：
层含油砂岩厚度大于6m；
储层的渗透率大于1×10-3μm2；
含油层的流度应大于0.5×10-3 μm2／mPa?s；
储层中具有比较发育的天然裂缝；
层状油藏应有良好隔层，以防气水过早进入油藏；
目的层的分布面积应大于0.5km2，以便部署完善的注采系统。
