混凝土空心砖规格一、引言混凝土空心砖是建筑材料中常用的一种，其孔隙结构使其具有较轻的重量和良好的保温隔热性能，在建筑中应用广泛。
本文将对混凝土空心砖的规格进行详细的介绍。
二、基本概念混凝土空心砖是由水泥、砂子、轻骨料和空气泡等原材料制成的一种建筑材料，其主要特点是内部有一定数量的空气孔，使其体积较大，重量相对较轻。
三、规格分类混凝土空心砖按照其尺寸、强度等不同指标可以进行分类。
一般来说，按照尺寸可以分为标准规格和非标准规格两种。
1、标准规格标准规格混凝土空心砖按照国家标准GB/T 11968-2006《混凝土空心砖》进行生产，其主要规格如下：（1）规格：390×190×190mm（2）厚度误差：±2mm（3）长度误差：±4mm（4）宽度误差：±2mm（5）重量误差：±5%（6）强度等级：A、B、C、D四级（7）抗压强度：A级≥3.5MPa，B级≥5.0MPa，C级≥7.0MPa，D 级≥10.0MPa（8）导热系数：0.14-0.16W/m·K（9）含水率：≤10%（10）干密度：500-800kg/m³2、非标准规格非标准规格混凝土空心砖是指尺寸不在国家标准范围内的混凝土空心砖，其尺寸可以根据建筑设计需要进行定制。
非标准规格混凝土空心砖的尺寸、强度等指标需要根据实际情况进行确定。
四、应用范围混凝土空心砖由于其轻质、保温隔热等特点，在建筑中应用广泛。
其主要应用场景包括：1、墙体混凝土空心砖在墙体中的应用可以减轻建筑物自身的重量，提高建筑物的抗震性能，同时也能起到隔热保温的作用。
2、隔声墙混凝土空心砖的孔隙结构可以有效地隔音，因此在隔声墙的应用中得到了广泛的应用。
3、隔热层混凝土空心砖的导热系数相对较低，可以有效隔热，因此在建筑的隔热层中也常用混凝土空心砖。
5、注意事项在使用混凝土空心砖的过程中，需要注意以下几点：1、混凝土空心砖应储存于干燥通风的仓库中，避免阳光直射和雨淋。
标准砖尺⼨⼤全⼀、常⽤烧结砖、砌块1、烧结普通砖(粘⼟砖)1) 烧结普通砖按主要原料分为粘⼟、页岩、煤矸⽯和粉煤灰。

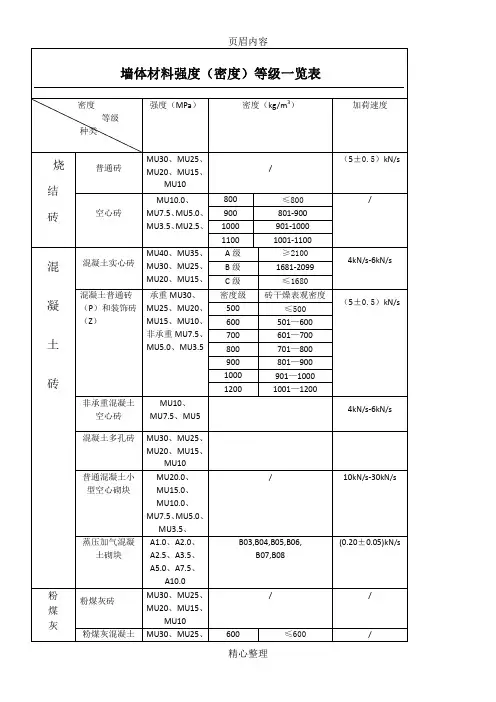

2) 烧结普通砖根据抗压强度分为MU30、MU25、MU20、MU15、MU10五个强度等级。
3) 烧结普通砖根据尺⼨偏差、外观质量、泛霜和⽯灰爆裂分为优等品、⼀等品、合格品三个等级。
优等品适⽤清⽔墙，⼀等品、合格品可⽤于混⽔墙。
4) 公称尺⼨为：240mm×115mm×53mm九五砖尺⼨：240×115×53mm (标准砖、统⼀砖)⼋五砖尺⼨：2l6×l05×43mm七五砖尺⼨：190×90×40mm5) 普通粘⼟砖每块重量在2.5公⽄左右2、烧结多孔砖 (粘⼟砖)1) 烧结多孔砖以粘⼟、页岩、煤矸⽯和粉煤灰为主要原料，经焙烧⽽成的多孔砖,孔洞率超过25%，不⼤于35%。
2) 烧结多孔砖根据抗压强度、变异系数分为MU30、MU25、MU20、MU15、MU10五个强度等级。
3) 优点：⽤烧结多孔砖和烧结空⼼砖代替烧结普通砖，可使建筑物⾃重减轻30%左右，节约粘⼟20%～30%，节省燃料10%～20%，墙体施⼯功效提⾼40%，并改善砖的隔热隔声性能。
4) 烧结多孔砖尺⼨偏差、外观质量、强度等级和物理性能分为优等品、⼀等品、合格品三个等级。
5) 多孔砖分为:P型（240mm×115mm×90mm）M型（190mm×190mm×90mm）3、烧结空⼼砖(粘⼟砖)1) 烧结空⼼砖以黏⼟、页岩、煤矸⽯等为主要原料，经焙浇⽽成的空⼼砖。
主要⽤于⾮承重部位。
孔洞率⼤于35%。
2) 烧结空⼼砖根据密度分为800、900、1100三个密度级别。
每个密度级根据孔洞及其排数、尺⼨偏差、外观质量、强度等级和物理性能分为优等品、⼀等品和合格品三个等级。
规格尺⼨：390mmX190mmX190mm灰砂砖标准尺⼨：235mm×115mm×55mm 24墙12墙五零、三七、⼆四都是指墙体⼤致厚度、⼆四指⼀个砖的长度、三七指⼀个砖的长度加⼀个砖的宽度再加1CM的灰缝，五零严格说是49，⼀个砖的长度再加⼀个砖的长度再加1CM的灰缝。
砖的基本认识及应用砖是自人类文明开始以来, 唯一能经得起时间考验的人造建筑材料. 砖具有其独特的外和出众的性质, 如高压承重力及耐用性, 能抗热, 经得起长期气候的侵蚀, 及有很好的绝热及隔音性能等等, 所以砖广泛地被用在建筑, 房屋发展和景观美化设计上.1. 砖种类砖可以根据它们的性质, 品种和等级来加以分类:普通砖普通砖被用于一般的建筑墙面, 对它的外观没有特别的要求. 以普通砖砌成的砖墙需要在表面抹上涂料以美化外观.陶面砖它是高品质的砖, 拥有吸引人的颜色和表面纹理结构. 以它建筑的砖墙不需要任何的涂料,上漆或其它的表面处理.承重砖它可以是普通砖或面砖, 根据它的承重力可分成不同的等级:规格根据英国标准3921:1965工程砖工程砖是经过高温烧制成. 它是密致、半磁化的烧结物质, 符合高承重力及低吸水率的指标要求. 它主要用于需要高承重力, 抗潮湿及抗化学药品侵蚀的建筑工程.规格根据英国标准3921:1965防潮砖符合指定的低吸水率规格的防潮砖, 用来做墙的基层(最少两层)以防止地下水向上渗透. 它们适合用于自由站立的砖墙, 以取代防水隔膜. 避免由于缺少了灰泥结合的情况下, 一旦受到侧向力而产生位移.2. 砖的性质和功能砖是用土加以高温烧制而成. 当砖坯体在高温烧结的物理变化过程中, 其颗粒相互融合, 产生特别了稳固的结合力. 能让砖抵抗恶劣天气的风化作用及防止一般的化学物腐蚀.承重性能砖之所以普遍是因为它具有高承重性能. 这些承重性能决定于: (I) 所用的原料; (ii) 生产过程和(iii) 形状和大小. 用真空挤压成型的砖坯, 经过足够的高温烧结后, 能产生超过28N/mm2(4,000 psi)的承重性能.它们适合用在大部分的建筑结构上.吸引人的美感砖拥有自然的和艳丽的色彩. 它的颜色组合是在烧砖过程中经过一种复杂的自然化学反应造成的. 砖体对比的色调, 砖的颜色持久而且经过气候的侵蚀也不会脱落. 不同陶土的混合,烧制的温度或者烧窑的空气可以影响烧陶产品产生不同的色调. 如果适当的控制这些因素,砖可以展示各种无限自然和吸引人的色彩.除了它瑰丽的色彩, 砖也可以制成各种各样的纹理. 结合颜色和纹理结构, 砖会有各种不同的永恒稳定和象草原一般翠绿的特征. 要高花费的护理一栋建筑物的外观在视觉方面, 相比之下砖在建筑设计方面独一无二的特点就占了优势.孔隙率孔隙率是砖的一个非常重要的特性. 对比于其他用模制或者用模浇铸的建筑材料, 砖的多孔性具有独特的毛细管的特性. 由于毛细管的物理的作用, 砖体内的水份流动率比一般的其他建筑材料快了十倍. 砖在白天释放湿气而在晚上则吸收湿气. 毛细管具有释放和吸收湿气的功能( 如同一个"呼吸"过程 )是砖的一个最有用的特性, 它有助于调整室内的温度和空气的湿气. 砖的这个独特的功能, 让人乐于使用砖作为盖房子的建筑材料, 它特别适合于热带的屋子. 另一方面, 所有可渗透性的物质都容易被化学物侵蚀及雨水, 流动水和空气污染等各种所影响. 因此, 建筑材料的孔隙率是考虑的其应用的重要因素. 实验证明, 吸水率低于8%的砖,其抗盐腐蚀的耐力10倍于吸水率高于20%的砖. 一般来说, 经过良好烧结的砖,其吸水率将会低于10%. 而一般的混凝土砖及灰泥涂料, 其吸水率都高于己于15%. 这就说明了为什么砖墙在经过了一段长时间后, 只需要最少的维修. 为了平衡孔隙率所带来的正面和负面的影响, 面的吸水率最好保持在10%左右.砖有一个鲜为人知的特性, 它就是最初的吸水率(IRA). 实际上, 它是决定砖与砖之间灰泥结合强度的主要因素. 高IRA将会过量吸取灰泥的水份, 因而加速了了灰泥的正当硬化过程, 使施工增加难度. 实验指明, 当IRA从2 kg/m2/min增加到4 kg/m2/min 时, 砖墙的结合强度将减低50%. 一般而言, 如果IRA值超过2 kg/m2/min, 对利用普通的灰泥来砌砖,将会造成施工上的困难. 用先进的真空挤压机成型较密致的砖, 会有较低的IRA值.防火性能砖原本就有绝佳的防火功能. 在无负荷的情况下, 一道100 mm厚的砖墙, 涂上12.5 mm厚的涂料, 能给予2小时的防火功能. 而一道100 mm厚的砖墙, 则能提供6小时的防火功能.砖即使在1000C的高温下也有一定的负荷能力. 相比之下, 混凝土墙只能受热至450C,超过此温度, 混凝土的将失去结晶水, 其结构也将遭到破坏. 事实上, 砖的抗烧功能是促使其被用于建筑物以作为防火目的的主要因素. 过去已有太多的事件足以举证, 在一场大火夷平一个市镇之后, 人们多数选择用砖来重建房子. 其中最著名的例子就是1666年的伦敦大火, 之后的整个都市房屋重建大都采用砖.隔音性能砖的优越性能是由于其密致的结构. 在20-2,000 Hz的可听觉的频率范围内, 4-1/2 寸厚砖墙的隔音功能是在45db左右, 而9寸厚的砖墙则可达到50db.隔热砖较其他的建材有更良好的隔热功能. 有孔的砖将更能提高砖墙的隔热效果. 此外,砖的重量和其所含的水份, 有助于保持室内温度的稳定. 换句话说, 砖能更缓慢地吸取及释放热能,不能因此它能使房子在白天感觉凉快, 晚上则感觉温暖.砖房屋的节能效果是很显著的. 根据美国砖学院的研究显示, 用砖建的房子, 其节能程度比较木屋可达到30%下表列出各种建材的热传导率的比较,各种建材一般的热传导率耐磨损物质的耐磨性是基于颗粒结合力的强度. 砖具有高抗磨功能, 主要是靠它在高温下所形成的超强的陶瓷结合力.结霜结霜现象是由于溶解于水中的盐份被带到砖表面后再逐步凝结而成的结果. 它形成一层不雅观的表皮.这些可溶性的盐份可以源自于泥土原料, 不过在大多数的情况下, 结霜是由外在的源头所造成的.如地表水, 污染的空气, 灰泥所含的可融性成份以及其他和砖面接触的物体.有些近海的泥土, 由于它含有硫酸盐, 也可能导致结霜. 请参考马来西亚标准MS 7.6 : 1976 的表3, 它指定了可允许的最高含盐量的规格.应用的灵活性砖被广泛应用于不同的建筑和不同的工程结构. 特别是它在作为承重结构方面的应用, 不但简化了施工的程序, 同时也节省了建材原料, 时间以及劳工等费用. 此外, 砖可以制成不同的形状和大小, 有利于施工的方便. 它可以很简易地及灵活地应用在任何地方.持久砖是相当持久的, 也是人工建筑材料最耐用的. 大多数能够耐上几个世纪的古老砖建筑物就能证明砖的耐用性.。
1.陶粒环保砖产品指标及性能 (1)1.1陶粒环保砖产品指标 (1)1.1.1陶粒环保砖尺寸规格、尺寸偏差和外观质量指标 (1)1．1．2陶粒环保砖块体密度、抗压强度和抗冻性指标 (1)1．1．3陶粒环保砖吸水率、导热系数、和加热永久线变化率指标21．1．4吊挂力 (2)1.2陶粒环保砖产品的性能 (2)2.其它各类砖的性能 (4)2.1加气砖 (4)2.2混凝土小型空心砌块 (4)2.3混凝土实心砖 (5)1.陶粒环保砖产品指标及性能1.1陶粒环保砖产品指标1.1.1陶粒环保砖尺寸规格、尺寸偏差和外观质量指标规格尺寸、尺寸偏差和外观质量指标应符合表1的规定表1规格尺寸、尺寸偏差和外观质量单位为毫米长度L宽度B高度H46016090注：其他规格尺寸可由供需双方商定项目指标优等品合格品尺寸偏差长度L±3±4宽度B±2±3高度H±2±3外观质量缺棱掉角最大尺寸（mm）0≤30缺棱掉角个数(个)0≤2裂纹产度贯穿一棱二面的裂纹投影长度与裂纹所在面的裂纹方向尺寸总和的比值0≤1／4任一面上的裂纹投影长度与裂纹方向尺寸的比值0≤1／8裂纹条数（条）0≤2爆裂、粘模和损坏深度（mm）0≤5平面弯曲（mm）≤3≤4表面疏松、层裂不允许表面油污不允许1．1．2陶粒环保砖块体密度、抗压强度和抗冻性指标块体密度、抗压强度和吸水率指标应符合表2的规定表2块体密度、抗压强度和抗冻性指标块体密度等级B09B10块体密度∕（Kg/m3）800-900900-1000强度等级（单位：兆帕）优等品（A）MU5.0MU7.5合格品（B）MU3.5MU5.0强度等级抗压强度（兆帕）抗冻性平均值≥单块最小值≥冻后质量损失率，≤冻后抗压强度损失率，≤MU3.5 3.5 2.815 MU5.0 5.0 4.0MU7.57.5 6.01．1．3陶粒环保砖吸水率、导热系数、和加热永久线变化率指标吸水率、导热系数、吊挂力和加热永久线变化率指标应符合表三的规定表3块体密度等级B09B10吸水率/%,≤2520导热系数（干态），W/（m.k）0.430.45加热永久线变化率/%，≤11．1．4吊挂力吊挂力应符合表4的规定表4强度等级MU3.5MU5.0MU7.5吊挂率/KN10001.2陶粒环保砖产品的性能1.2.1防火：本产品是有高温烧制之陶粒与发泡水泥搅拌合制而成，通过新技术、新工法、新设备、新材料等各方面的认可，创造符合21世纪防火3小时隔间墙之需求的奇迹，防火性能超过RC墙，是最佳之防火隔间墙。
