DZC-20A变压器低电压短路阻抗测试仪操作使用说明书

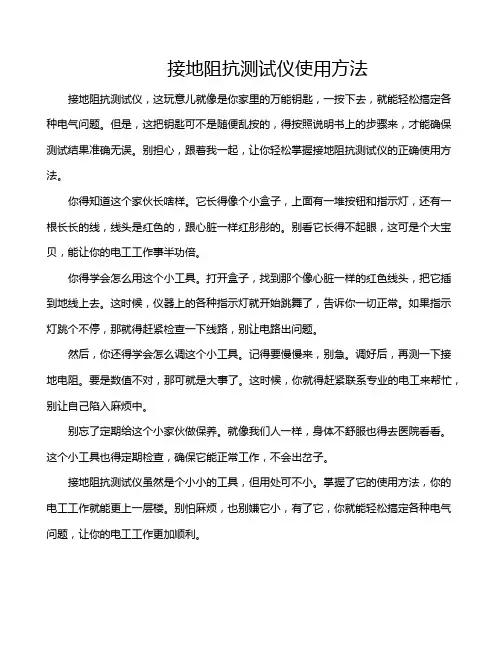

接地阻抗测试仪使用方法
接地阻抗测试仪，这玩意儿就像是你家里的万能钥匙，一按下去，就能轻松搞定各种电气问题。

但是，这把钥匙可不是随便乱按的，得按照说明书上的步骤来，才能确保测试结果准确无误。

别担心，跟着我一起，让你轻松掌握接地阻抗测试仪的正确使用方法。

你得知道这个家伙长啥样。

它长得像个小盒子，上面有一堆按钮和指示灯，还有一根长长的线，线头是红色的，跟心脏一样红彤彤的。

别看它长得不起眼，这可是个大宝贝，能让你的电工工作事半功倍。

你得学会怎么用这个小工具。

打开盒子，找到那个像心脏一样的红色线头，把它插到地线上去。

这时候，仪器上的各种指示灯就开始跳舞了，告诉你一切正常。

如果指示灯跳个不停，那就得赶紧检查一下线路，别让电路出问题。

然后，你还得学会怎么调这个小工具。

记得要慢慢来，别急。

调好后，再测一下接地电阻。

要是数值不对，那可就是大事了。

这时候，你就得赶紧联系专业的电工来帮忙，别让自己陷入麻烦中。

别忘了定期给这个小家伙做保养。

就像我们人一样，身体不舒服也得去医院看看。

这个小工具也得定期检查，确保它能正常工作，不会出岔子。

接地阻抗测试仪虽然是个小小的工具，但用处可不小。

掌握了它的使用方法，你的电工工作就能更上一层楼。

别怕麻烦，也别嫌它小，有了它，你就能轻松搞定各种电气问题，让你的电工工作更加顺利。

变压器综合测试仪快速操作指南一、安全说明 (2)1.1操作者注意事项 (2)1.2一般安全说明 (2)二、仪器检查 (3)三、仪器简要介绍 (3)3.1前面板说明 (4)3.2后面板说明 (7)四、扫描盒简要介绍 (9)4.120PIN/24PIN扫描盒说明 (10)4.248PIN/50PIN扫描盒说明 (12)4.396PIN扫描盒说明 (14)4.4多脚位扫描盒说明： (16)五、变压器单组测试操作指南 (18)六、变压器扫描测试操作指南 (22)七、联系我们 (31)-1-公司声明本说明书所描述的可能并非仪器所有内容，常州市优策电子科技有限公司有权对本产品的性能、功能、内部结构、外观、附件、包装物等进行改进和提高而不作另行说明！由此引起的说明书与仪器不一致的困惑，可通过封面的地址与我公司进行联系。

一、安全说明1.1操作者注意事项尊敬的用户，本产品的设计和制造采用世界最先进的技术和生产工艺，全面保证产品的质量和可靠性。

但是，特别是非专业人士的操作或者非常规使用会存在潜在的危险。

特别声明：只有经过常州市优策电子科技有限公司授权的人员才能执行维修操作。

1.2一般安全说明●本产品电源线须要国家认可。

●本产品使用电源须接地可靠，否则会对测试产生影响。

●本产品电源开关处于“ON”状态时，请勿直接插拔电源线。

●若被测件带电，须进行可靠放电后再使用本仪器测试。

●请勿私自开盖操作。

●怀疑本产品出现故障时，请勿盲目操作，可联系本公司维修人员。

●使用本产品有问题时，可联系本公司技术支持（须提供产品序列号）。

●保持产品的清洁与干燥，请勿在潮湿环境下或易燃易爆环境下操作本产品，并保持适当的通风。

-2-二、仪器检查●收到产品如发现包装严重损坏，请先保留，直到产品整机和附件测试正常。

●检查整机，若发现仪器损坏，请与负责此业务的经销商或本公司联系。

●检查附件，请根据装箱单检查附件，若发现附件缺失或损坏，请与负责此业务的经销商或本公司联系。

仪器名称变压器测试仪功能综合测试文件编号仪器型号ZX-2789/3690H 厂商版本A0一、面板说明1.商标及型号仪器商标及型号及仪器测量的范围等。

2.LCD液晶显示屏800*480点阵液晶显示屏，显示设置信息、测量结果、测量条件等3.软键六个软键可用与选择控制和参数，每个案件的左方都有相应的功能定义。

软键定义随显示页面的不同而改变4.PASS LED测试结果通过LED灯5.NEXT键快速翻页键6.FAIL LED测试结果不通过LED灯7.数字键用于输入数字等相关信息8.ESC键结束数字键盘部分的输入9.（←）键BACKSPACE键。

按此键删除输入数值的最后一个字符10.KEYLOCK键按KEYKOCK键，HEYLOCK按键会被点亮，表示当前面板按键功能被锁定，再次按KEYLOCK 键，KEYLOCK键会熄灭，表示解除键盘锁定状态。

如果口令功能设置为ON，解除键盘锁定时需输入正确的口令，否则无法解除键盘锁定。

核准审核制作日期仪器名称变压器测试仪功能综合测试文件编号仪器型号ZX-2789/3690H 厂商版本A021FILE 快捷键按FILE键，直接进入文件界面22. 电源开关（POWER）按此键可进行电源开关的打开和关闭23. USB HOST接口用于连接U盘存储器二、屏幕区域：各部分的名称与功能1. 功能设置区域在该区域可设置仪器一些相关参数2.文件域把光标移到该区域，可进行文件管理操作。

文件管理操作包括：加载、保持、删除。

3.工具域一些不常用的功能，在显示页面没有相应的设置域，被列入工具域中。

4. 软键区域该区域被用于显示软键的功能定义。

软键的定义随光标所在的域的位置不同而具有不同的功能5. 消息提示及数据输入区域该区域用于显示系统提示信息以及用户数据输入信息。

2.5基本操作指南变压器综合测试仪的基本操作为：◆使用菜单按键（LCRZ、TRANS、SYSTEM）和对应软键选择你想要的显示页面。

变压器低电压短路阻抗测试仪产品使用说明书尊敬的客户您好！欢迎使用本公司产品。

为了安全，在使用仪器前，请仔细阅读本手册，尤其要遵守注意事项的提示，感谢您的配合与支持！目录一、主要技术指标二、主要特点三、仪器接线图四、操作说明五、内-外电源注意事项六、装箱清单七、订购与服务变压器低电压短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试。

其原理是在现场对电力变压进行短路阻抗（%）测试，并与铭牌值或出厂值进行比较，能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷。

变压器低电压短路阻抗测试仪，不用外接调压器，一次接线，只需输入参数，便可自动进行三相测试并自动计算阻抗误差百分比，测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。

一、主要技术指标电压测量范围：5～400V精度：0.2级电流测量范围：0.1～20A工作电源：AC220V±10%电源频率：50（±1）Hz工作温度：-10℃～50℃环境湿度：≤85%RH主机重量：8Kg主机体积：405mm*330mm*172mm二、主要特点1．仪器采用AC220V低压电源，便可自动对变压器的AB、BC、CA高压绕组施加电流，同步采集数据，自动计算出阻抗误差百分数，测试结果非常直观。

2．一次性接线，不用倒接测试线便可自动完成三相测试。

3．仪器即可单相测试，也可三相测试；即可手动测试，也可自动测试。

4．具有输出限流功能，适用于任意阻抗的试品。

5．不用外接调压器，便可对被测试品进行测量。

6．具有测量零序阻抗的功能。

7．具有测量电感的功能。

8．大屏幕液晶显示，中文菜单，操作非常简单，根据屏幕的提示即可完成操作。

9．具有打印、储存功能；测试精度高、自动化水平高、体积小、重量轻等特点。

三、仪器接线图图A图B●单相变压器的接线如图A●三相两绕组变压器的接线如图B1、三相三绕组变压器的接线与选择测量位置一致。

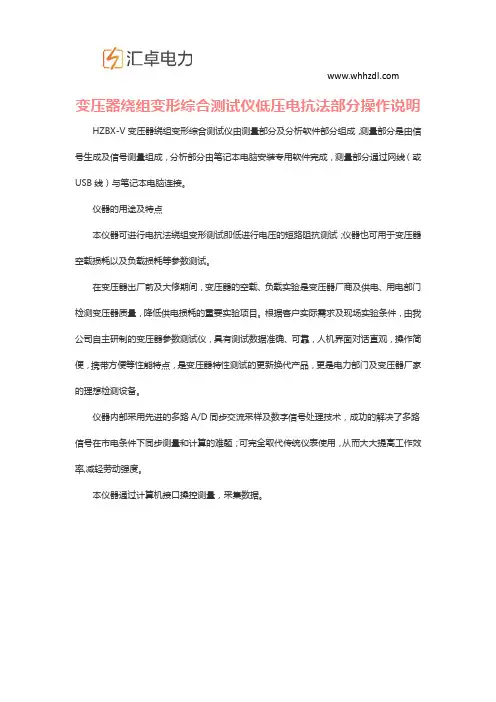

变压器绕组变形综合测试仪低压电抗法部分操作说明HZBX-V变压器绕组变形综合测试仪由测量部分及分析软件部分组成，测量部分是由信号生成及信号测量组成，分析部分由笔记本电脑安装专用软件完成，测量部分通过网线（或USB线）与笔记本电脑连接。

仪器的用途及特点本仪器可进行电抗法绕组变形测试即低进行电压的短路阻抗测试；仪器也可用于变压器空载损耗以及负载损耗等参数测试。

在变压器出厂前及大修期间，变压器的空载、负载实验是变压器厂商及供电、用电部门检测变压器质量，降低供电损耗的重要实验项目。

根据客户实际需求及现场实验条件，由我公司自主研制的变压器参数测试仪，具有测试数据准确、可靠，人机界面对话直观，操作简便，携带方便等性能特点，是变压器特性测试的更新换代产品，更是电力部门及变压器厂家的理想检测设备。

仪器内部采用先进的多路A/D同步交流采样及数字信号处理技术，成功的解决了多路信号在市电条件下同步测量和计算的难题；可完全取代传统仪表使用，从而大大提高工作效率,减轻劳动强度。

本仪器通过计算机接口操控测量，采集数据。

2、性能概述2.1该仪器可通过计算机控制测试及显示数据。

2.2空载或负载测试数据在屏幕上一次全部显示；负载损耗数据不需人为换算，屏幕上直接显示根据绝缘的耐热等级需校正到的参考温度条件下负载损耗值；空载测试时，具有三相平均电压大于400V（二次电压)自动锁存功能，且能随时锁存、解锁数据。

2.3当测试电流≤200A，测试电压≤250V（相电压）时，该仪器可直接测试。

允许短时超载不大于量程的20%。

如需更大测试电流或电压，可外接CT或PT。

2.4数字同步跟踪锁定，全部数据均在同一周期内同步测量，保证在市电条件下测量结果的准确性和合理性。

2.5在仪器允许的测量范围内可直接测量，超出测量范围时可外接一次电压互感器或电流互感器。

3、面板及各键功能介绍l 输入A（黄色接线柱）、B（绿色接线柱）、C（红色接线柱）：连接三相功率调压器输出端。

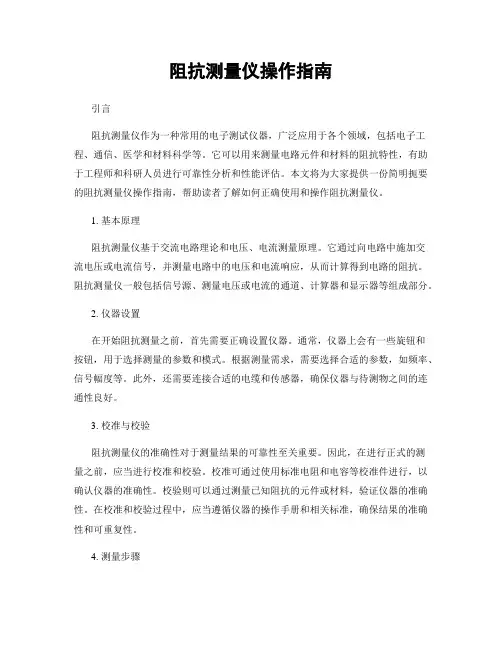

阻抗测量仪操作指南引言阻抗测量仪作为一种常用的电子测试仪器，广泛应用于各个领域，包括电子工程、通信、医学和材料科学等。

它可以用来测量电路元件和材料的阻抗特性，有助于工程师和科研人员进行可靠性分析和性能评估。

本文将为大家提供一份简明扼要的阻抗测量仪操作指南，帮助读者了解如何正确使用和操作阻抗测量仪。

1. 基本原理阻抗测量仪基于交流电路理论和电压、电流测量原理。

它通过向电路中施加交流电压或电流信号，并测量电路中的电压和电流响应，从而计算得到电路的阻抗。

阻抗测量仪一般包括信号源、测量电压或电流的通道、计算器和显示器等组成部分。

2. 仪器设置在开始阻抗测量之前，首先需要正确设置仪器。

通常，仪器上会有一些旋钮和按钮，用于选择测量的参数和模式。

根据测量需求，需要选择合适的参数，如频率、信号幅度等。

此外，还需要连接合适的电缆和传感器，确保仪器与待测物之间的连通性良好。

3. 校准与校验阻抗测量仪的准确性对于测量结果的可靠性至关重要。

因此，在进行正式的测量之前，应当进行校准和校验。

校准可通过使用标准电阻和电容等校准件进行，以确认仪器的准确性。

校验则可以通过测量已知阻抗的元件或材料，验证仪器的准确性。

在校准和校验过程中，应当遵循仪器的操作手册和相关标准，确保结果的准确性和可重复性。

4. 测量步骤在进行阻抗测量时，需要按照以下步骤进行：(1) 设置合适的频率和信号幅度。

一般情况下，需要根据被测物的特性进行选择。

低频适用于测量大电容和大电感，而高频适用于测量小电容和小电感。

(2) 将被测物与仪器连接。

根据被测物的类型，选择合适的电缆和传感器，并正确连接到仪器上。

(3) 开始测量。

根据仪器的操作手册，按下开始测量的按钮或旋钮，仪器即会开始采集数据并进行计算。

(4) 分析和记录结果。

通过显示屏或输出接口，可以获得测量结果。

根据需求，可以对结果进行分析和处理，并记录在相关文件或报告中。

5. 结果解读阻抗测量仪的测量结果主要体现为电阻、电感和电容等参数。

变压器直流电阻测试仪使用方法以下是变压器直流电阻测试仪的使用方法：1.准备工作：a.确保测试仪的电压源和电流源已接通，并与测试仪正确连接。

b.检查测试仪是否处于工作状态，并确认测试仪的电池电量是否足够。

2.连接测试仪：a.将测试仪的电缆连接至变压器绕组的两端。

b.确保电缆的连接牢固，并没有松动或接触不良的情况。

3.设置测试参数：a.设置测试仪的直流电压，并确认所设置的电压符合测试要求。

b.设置测试仪的测试时间，一般选择适当的时间来保证测试的准确性。

4.开始测试：a.打开测试仪的电源，并将测试仪设置为测试模式。

b.观察测试仪显示的电流数值，并记录下来。

5.计算电阻值：a.根据测试仪显示的电流数值，以及所施加的直流电压值，使用欧姆定律计算出变压器绕组的电阻值。

b.可以使用计算器或电脑进行计算，确保结果的准确性。

6.分析测试结果：a.将计算得到的电阻值与变压器设计要求进行比较，判断绕组的电阻是否满足要求。

b.如果测试结果与设计要求有所偏差，可能需要进一步检查变压器绕组的质量或整体电路的连接情况。

7.完成测试：a.关闭测试仪的电源，并断开与变压器的连接。

b.清理测试仪的电缆和接头，确保它们处于良好的状态并可以正常工作。

需要注意的是，在进行变压器直流电阻测试时应当注意安全，确保测试仪和测试对象均处于合适的电压和电流范围内，以免损坏仪器或引起人身伤害。

在操作前应仔细阅读和理解测试仪的用户手册，并按照要求正确操作。

除了上述步骤外，还有一些注意事项需要特别关注：-在测试前应检查测试仪的校准时间，确保它处于合适的校准状态。

-在测试过程中应该保持测试仪稳定，避免震动和不必要的干扰。

-在测试绕组较大的变压器时，可能需要进行多次测试并计算平均值，以提高测试的准确性。

-在测试过程中，需要注意观察测试仪的显示数值是否在合理范围内，如超过变压器额定电流或电压，则应立即停止测试。

通过正确使用变压器直流电阻测试仪，可以有效评估变压器绕组的电阻值，帮助发现任何可能存在的问题，以确保变压器正常运行并提高其可靠性和安全性。

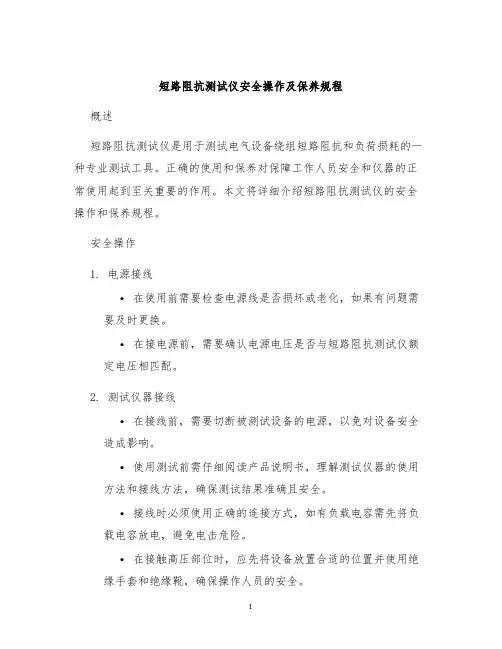

短路阻抗测试仪安全操作及保养规程概述短路阻抗测试仪是用于测试电气设备绕组短路阻抗和负荷损耗的一种专业测试工具。

正确的使用和保养对保障工作人员安全和仪器的正常使用起到至关重要的作用。

本文将详细介绍短路阻抗测试仪的安全操作和保养规程。

安全操作1. 电源接线•在使用前需要检查电源线是否损坏或老化，如果有问题需要及时更换。

•在接电源前，需要确认电源电压是否与短路阻抗测试仪额定电压相匹配。

2. 测试仪器接线•在接线前，需要切断被测试设备的电源，以免对设备安全造成影响。

•使用测试前需仔细阅读产品说明书，理解测试仪器的使用方法和接线方法，确保测试结果准确且安全。

•接线时必须使用正确的连接方式，如有负载电容需先将负载电容放电，避免电击危险。

•在接触高压部位时，应先将设备放置合适的位置并使用绝缘手套和绝缘靴，确保操作人员的安全。

3. 使用过程中需注意的事项•在仪器使用过程中，应定期检查仪器外壳和设备接线是否正常。

如有问题需立即停止使用并进行检修。

•若需要对仪器进行调试操作，需要先将设备断电后进行。

•当测试结果出现异常时，需要检查测试仪器是否异常，同时检查测试被测设备是否正常使用。

4. 停止使用后的操作•停止使用后应切断电源并进行仪器的清洁和保养。

•长期不使用时，应定期对仪器的进行保养，避免设备出现异常。

保养规程1. 保养周期为确保短路阻抗测试仪的长期稳定运行，需要进行定期的保养和检修。

具体的保养周期根据设备在不同的环境下使用时长而定。

通常情况下，短路阻抗测试仪的保养应按下列周期进行：•每300次使用或每月进行一次日常保养；•每3000次使用或每半年进行一次专业保养；•每1年对仪器进行一次全面检修并进行校准。

2. 保养内容•清洁：定期对测试仪器外壳和设备接线进行清洁；•维护：对测试仪器电源线及接口进行检查和确认是否存在问题；•校准：根据产品说明书，进行定期的校准工作；•检查：检查测试仪器在使用过程中是否存在损坏、老化、变形等不正常情况。

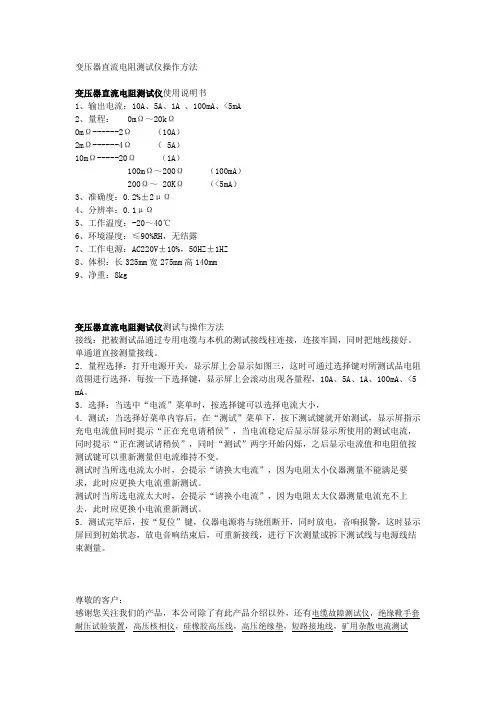

变压器直流电阻测试仪操作方法变压器直流电阻测试仪使用说明书1、输出电流：10A、5A、1A 、100mA、<5mA2、量程：0mΩ～20kΩ0mΩ------2Ω（10A）2mΩ------4Ω（ 5A）10mΩ-----20Ω（1A）100mΩ～200Ω（100mA）200Ω～ 20KΩ（<5mA）3、准确度：0.2%±2μΩ4、分辨率：0.1μΩ5、工作温度：-20～40℃6、环境湿度：≤90%RH，无结露7、工作电源：AC220V±10%，50HZ±1HZ8、体积：长325mm宽275mm高140mm9、净重：8kg变压器直流电阻测试仪测试与操作方法接线：把被测试品通过专用电缆与本机的测试接线柱连接，连接牢固，同时把地线接好。

单通道直接测量接线。

2．量程选择：打开电源开关，显示屏上会显示如图三，这时可通过选择键对所测试品电阻范围进行选择，每按一下选择键，显示屏上会滚动出现各量程，10A、5A、1A、100mA、<5 mA。

3．选择：当选中“电流”菜单时，按选择键可以选择电流大小，4．测试：当选择好菜单内容后，在“测试”菜单下，按下测试键就开始测试，显示屏指示充电电流值同时提示“正在充电请稍侯”，当电流稳定后显示屏显示所使用的测试电流，同时提示“正在测试请稍侯”，同时“测试”两字开始闪烁，之后显示电流值和电阻值按测试键可以重新测量但电流维持不变。

测试时当所选电流太小时，会提示“请换大电流”，因为电阻太小仪器测量不能满足要求，此时应更换大电流重新测试。

测试时当所选电流太大时，会提示“请换小电流”，因为电阻太大仪器测量电流充不上去，此时应更换小电流重新测试。

5．测试完毕后，按“复位”键，仪器电源将与绕组断开，同时放电，音响报警，这时显示屏回到初始状态，放电音响结束后，可重新接线，进行下次测量或拆下测试线与电源线结束测量。

尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有电缆故障测试仪，绝缘靴手套耐压试验装置，高压核相仪，硅橡胶高压线，高压绝缘垫，短路接地线，矿用杂散电流测试仪，绝缘电阻测试仪等等的介绍，您如果对我们的产品有兴趣，咨询。

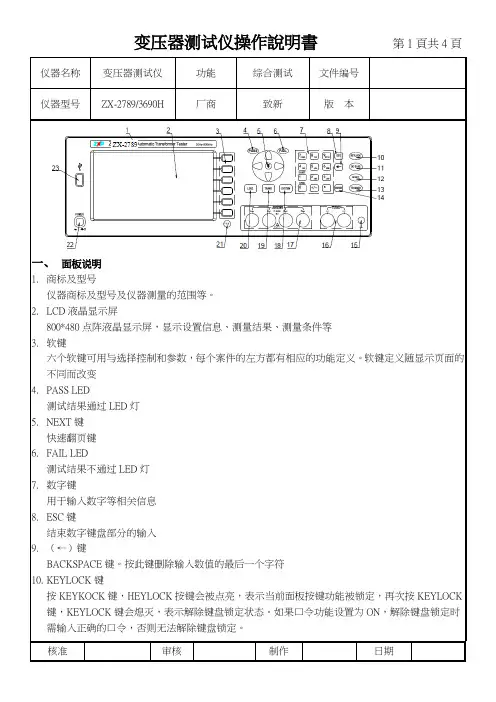

变压器测试仪操作說明書第1頁共4頁仪器名称变压器测试仪功能综合测试文件编号仪器型号ZX-2789/3690H 厂商致新版本一、面板说明1.商标及型号仪器商标及型号及仪器测量的范围等。

2.LCD液晶显示屏800*480点阵液晶显示屏，显示设置信息、测量结果、测量条件等3.软键六个软键可用与选择控制和参数，每个案件的左方都有相应的功能定义。

软键定义随显示页面的不同而改变4.PASS LED测试结果通过LED灯5.NEXT键快速翻页键6.FAIL LED测试结果不通过LED灯7.数字键用于输入数字等相关信息8.ESC键结束数字键盘部分的输入9.（←）键BACKSPACE键。

按此键删除输入数值的最后一个字符10.KEYLOCK键按KEYKOCK键，HEYLOCK按键会被点亮，表示当前面板按键功能被锁定，再次按KEYLOCK 键，KEYLOCK键会熄灭，表示解除键盘锁定状态。

如果口令功能设置为ON，解除键盘锁定时需输入正确的口令，否则无法解除键盘锁定。

核准审核制作日期变压器测试仪操作說明書第2頁共4頁变压器测试仪操作說明書第3頁共4頁仪器名称变压器测试仪功能综合测试文件编号仪器型号ZX-2789/3690H 厂商致新版本21FILE 快捷键按FILE键，直接进入文件界面22. 电源开关（POWER）按此键可进行电源开关的打开和关闭23. USB HOST接口用于连接U盘存储器二、屏幕区域：各部分的名称与功能1. 功能设置区域在该区域可设置仪器一些相关参数2.文件域把光标移到该区域，可进行文件管理操作。

文件管理操作包括：加载、保持、删除。

3.工具域一些不常用的功能，在显示页面没有相应的设置域，被列入工具域中。

4. 软键区域该区域被用于显示软键的功能定义。

软键的定义随光标所在的域的位置不同而具有不同的功能5. 消息提示及数据输入区域该区域用于显示系统提示信息以及用户数据输入信息。

2.5基本操作指南变压器综合测试仪的基本操作为：◆使用菜单按键（LCRZ、TRANS、SYSTEM）和对应软键选择你想要的显示页面。

变压器低电压短路阻抗测试仪的正确使用方法及参数
变压器低电压短路阻抗测试仪适用于35KV及以上电力主变压器(单相或三相)出厂、大修、预试以及交接试验中阻抗法绕组变形的测试。

正确使用方法：
1、使用前请先充电，为确保充电效果和延长电池使用寿命，需使用专配的充电器。

空电池到充满约需3-4小时，充电器上红灯亮表示正在充电;
2、根据计数器安装高度，适当拉出伸缩放电杆;
3、专配的接地线，一端插头插入校验器尾部插孔，另一端夹子接大地;
4、按下红色按钮，接通高压约1秒钟，指示灯亮起(微闪)，即可轻轻点击计数器与避雷器的连接端进行测试;
5、每次点击后，放电杆端头应离开计数器。

若需重复测试，不要松开按钮，待1-2秒指示灯又闪烁时，即可再次点击测试;
技术参数：
1. 电压测量范围：AC20~250V;
2. 电压测量数度：0.2%R±0.05V;
3. 电流测量范围：AC0.1;
4. 电流测量精度：0.2%R±0.000;
5. 阻抗测量范围：1Ω~200Ω;
6. 阻抗测量精度：0.2%±3字;
7. 工作温度：-10℃~50℃;
8. 环境湿度：10%~85%;。

尊敬的顾客感谢您购买本公司YTC3222变压器短路阻抗测试仪。

在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。

如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！慎重保证本公司生产的产品，在发货之日起一个月内，如产品出现缺陷，实行包换。

一年内如产品出现缺陷，实行免费维修。

一年以上如产品出现缺陷，实行有偿终身维修。

安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作。

如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

保持产品表面清洁和干燥。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

变压器短路阻抗测试仪技术规范书1基本要求短路阻抗法是判断绕组变形的传统方法，根据 GB1094.5-2003 和 IEC60076-5:2000 规定，短路电抗的变化量是判断变压器绕组有无变形的有效判据。

设备应具备抗干扰能力，即使在强电场及磁场的干扰下，也可以准确的测试阻抗值，真实反映设备运行情况。

2性能要求2.1本次购置的变压器短路阻抗测试仪应包括以下基本部件：变压器短路阻抗测试仪主机、线箱（包含电源线、测试线、接地线）、合格证、说明书、校验合格证、校验报告。

2.2测试主机应具备以下技术功能：2.2.1 仪器的测试结果符合 GB1094.1-2003 和 GB/T 6451 系列有关标准的规定，可满足在试验电源的波形畸变条件下仪器自身可以得出校正后的变压器短路阻抗、损耗参数值，特别是对变压器的损耗值按照相关标准使用平均值电压表数值进行校正计算。

2.2.2仪器即可对单相变压器进行阻抗测试、亦可以对三相变压器进行三相法阻抗测试和对三相变压器进行单相法阻抗测试，完成对变压器相关参数的短路阻抗、阻抗电压、零序阻抗、铁芯损耗等进行全自动测试。

2.2.3仪器可以同屏幕显示出被测的三相电压、电流的真有效值、平均值、有功功率、无功功率、功率因数、工频频率、电压及电流的相量图等电气参数，便于现场分析判断相关测试数据。

2.2.4可显示每次测试的电压、电流、功率、频率等参数。

2.2.5仅使用单相 220V 交流电源即可完成测量，在没有交流电源情况下，可使用小功率UPS电源供电（根据测试电流考虑电源容量）。

2.2.6接线操作简单方便，可以使用单相测试电源也可使用三相测试电源。

2.2.7自动频率校正，可消除频率波动造成的误差。

2.2.8可储存 100次以上测量结果，仪器内置不掉电存储器，可长期保存测量数据。

2.2.9大屏幕液晶显示，全部汉字菜单及操作提示，直观方便。

2.2.10 不掉电日历，时钟功能。

3技术参数3.1适用范围：适合各种变压器的短路阻抗、阻抗电压、零序阻抗、铁芯损耗等进行全自动测试。

变压器直阻测试仪的使用方法变压器直阻测试仪是一种用于测量变压器直流电阻的仪器。

它能够快速准确地测试变压器的绕组和接线的质量，帮助工程师判断变压器的性能状况和故障原因。

下面将介绍变压器直阻测试仪的使用方法。

使用变压器直阻测试仪之前，需要确保测试仪的电源充足并且工作正常。

同时，还要检查测试仪的接线和连接器是否良好，以免影响测试结果。

接下来，将测试仪的两个测试夹具分别连接到变压器的两个绕组端点上。

一般情况下，变压器的低压绕组和高压绕组分别对应测试仪的两个测试夹具。

然后，打开测试仪的电源开关，并设置测试参数。

通常可以选择测试电流大小和测试时间。

测试电流的大小应根据变压器的额定电流来确定，同时还要考虑变压器的绕组类型和接线情况。

测试时间一般选择几十秒到几分钟不等，以保证测试结果的准确性。

在设置好测试参数后，开始进行测试。

测试仪会发送一定大小的直流电流通过变压器的绕组，并测量电压降。

根据欧姆定律，通过测量电流和电压降，可以计算出变压器的直流电阻。

测试过程中，要确保测试仪稳定工作，并且测试夹具与变压器绕组之间的接触良好，以避免电阻值的误差。

测试完成后，记录测试结果并进行分析。

根据测试结果，可以判断变压器的绕组和接线是否正常，以及是否存在电阻异常或故障。

如果测得的电阻值与变压器的额定值相差较大，可能表明绕组存在接触不良、绝缘破损或绕组短路等问题。

此时，需要进一步检查变压器的绕组和绝缘状况，以确定故障原因并进行修复。

总结一下，变压器直阻测试仪的使用方法主要包括：准备工作、连接测试夹具、设置测试参数、进行测试、记录结果和分析。

通过正确使用变压器直阻测试仪，可以快速准确地检测变压器的直流电阻，帮助工程师判断变压器的性能状况和故障原因，从而采取相应的维修措施，提高变压器的工作效率和可靠性。

变压器短路阻抗测试仪进行低电压短路阻抗试验操作方法利用变压器短路阻抗测试仪进行低电压短路阻抗试验是我们经常做的试验项目，它体积小，重量轻，测量精准，使用它能更快更好进行实验。

那变压器短路阻抗测试仪进行低电压短路阻抗试验操作方法是怎么样的呢？第一，接线图正确连接调压器、本测试仪、被试变压器，在给调压器通电之前确保调压器的滑动触头处于零位。

在主界面中选择三相变压器将进入图3三相变压器参数设置界面，在主界面中选择单相变压器讲进入图4单相变压器参数设置界面，参数设置界面的参数意义如下：试品编号：被试变压器编号，该编号打印输出，便于记录管理；额定容量：指变压器的标称容量；分接电压：是指加压绕组所在的分接电压；设定电流：是指预备在该电流点记录结果，在升压测试时，当电流接近该设定电流时，仪器提示“接近设定电流”，此时应缓慢升压或锁定结果。

电压互感器变比是指外接电压互感器的变比；电流互感器变比是指外接电流互感器的变比；加压侧联结：三相变压器施加电压侧的联结组方式，变压器的铭牌上标注有该信息。

其中额定容量，分接电压为必须准确设置项，对于三相变压器也必须正确设置被试变压器的联结组方式。

参数设置完成后，按开始试验将进入实时测量模式，图5与图6分别为三相变压器与单相变压器的试验测量界面。

在此测试状态下开始用调压器加压，测试界面的上半部分实时显示当前的电压、电流值，当电流接近设定的试验电流时应放慢调压速度，达到预定电流后长按OK键锁定当前结果，此时屏幕下放提示“正在测量…”，在此期间请不要调节调压器输出。

测量结束后屏幕下方将显示记录的电压、电流、频率、功率值，同时屏幕下方提示新的测试相。

对于三相变压器，需要分别对AB、BC、CA绕组进行测量并记录三次的测量结果，三次测量尽可能使施加的电流一致。

三次测量中仪器不能关机、不能退出三相测试界面，当改变被试变压器的接线时，试验用的调压器应归零。

屏幕的下方提示有当前仪器测试的相。

三相变压器的三相测量完成后，仪器自动显示计算后的短路阻抗测量结果。

变压器低电压短路阻抗交接规程一、前言变压器是电力系统中不可或缺的设备之一，其作用是将高电压输电线路上的电能转换成低电压电能供给用户使用。

在变压器运行过程中，由于各种原因可能会导致低电压短路故障的发生，为了保证系统的安全稳定运行，需要对变压器低电压短路阻抗进行交接测试。

二、变压器低电压短路阻抗概述1. 变压器低电压短路阻抗定义变压器低电压短路阻抗是指在变压器额定容量和额定电势下，其二次侧绕组两端短接时所产生的等效内部阻抗。

它反映了变压器内部结构和参数之间的关系。

2. 变压器低电压短路阻抗的重要性变压器低电压短路阻抗是评价变压器性能和安全运行的重要指标之一。

它对于保证系统稳定运行、提高系统质量和可靠性具有重要意义。

同时，在进行交流输配电计算时也需要用到该参数。

3. 变压器低电压短路阻抗的计算方法变压器低电压短路阻抗的计算方法有多种，其中比较常用的是利用变比、额定容量和额定电势等参数进行计算。

具体计算方法如下：Zk = (Uk / S) * 100其中，Zk为变压器低电压短路阻抗，Uk为二次侧额定电势，S为变压器额定容量。

三、变压器低电压短路阻抗交接规程1. 交接前准备工作在进行变压器低电压短路阻抗交接测试前，需要进行以下准备工作：（1）检查测试仪器和设备是否正常运行。

（2）检查测试线路是否正确连接。

（3）检查测试数据记录表格是否齐全。

2. 测试步骤（1）将测试仪表连接到变压器二次侧绕组两端，并调整仪表至合适的测量范围。

（2）按照预定的测试序列进行测试，记录每个点的测量值，并在数据记录表格中标注清楚。

（3）根据测得的数据计算出变压器低电压短路阻抗值，并与理论值进行比较。

（4）如果测试结果符合要求，则进行交接。

否则需要进行排查和处理，并重新测试。

3. 交接后工作在变压器低电压短路阻抗交接测试完成后，需要进行以下工作：（1）将测试数据记录表格整理归档。

（2）对测试仪器和设备进行清洁和保养。

（3）对变压器低电压短路阻抗值进行分析和评估，并制定相应的措施以提高其性能和安全运行水平。
