衍射光栅实验原理衍射光栅实验是一种重要的实验方法，它能够帮助我们深入理解光的衍射现象。
衍射光栅实验原理主要涉及到光的衍射现象、光栅的结构和原理以及实验过程和结果分析等内容。
首先，让我们来了解一下光的衍射现象。
光的衍射是指光波遇到障碍物或通过狭缝后，波的传播方向发生改变并产生干涉现象的现象。
在衍射光栅实验中，光波通过光栅的狭缝后，会产生明暗条纹的衍射图样，这是由于光波在通过光栅狭缝后发生了衍射现象所致。
其次，光栅的结构和原理也是衍射光栅实验原理中的重要内容。
光栅是一种具有周期性结构的光学元件，它由许多平行的透射或反射狭缝组成。
当光波通过光栅时，会根据光栅的周期性结构产生衍射现象，形成衍射图样。
光栅的衍射图样可以帮助我们研究光的波动性质，进而深入理解光的本质。
在进行衍射光栅实验时，我们需要准备一台光源、一块光栅和一块屏幕。
首先，我们将光源照射到光栅上，光波通过光栅的狭缝后将在屏幕上形成衍射图样。
通过观察衍射图样的形状和特点，我们可以分析光波的衍射现象，并进一步研究光的波动特性。
衍射光栅实验原理的研究对于光学领域具有重要意义。
通过衍射光栅实验，我们可以深入理解光的波动性质和衍射现象，为光学理论的研究提供重要的实验数据。
同时，衍射光栅实验也在光学仪器的设计和应用中具有重要的作用，例如在光谱仪、激光器等光学仪器中都广泛应用了衍射光栅原理。
总之，衍射光栅实验原理涉及到光的衍射现象、光栅的结构和原理以及实验过程和结果分析等内容。
通过对衍射光栅实验原理的研究，我们可以更深入地理解光的本质和光的波动性质，为光学领域的发展和应用提供重要的理论基础和实验数据。
平面光栅的工作原理平面光栅是一种基于干涉原理的光学元件，是由一系列平行等间距的透明和不透明条纹组成的。
它的工作原理可以通过光的干涉和衍射来解释。
首先让我们来了解一下光的干涉。
干涉是指两束或多束光波相遇时相互作用的现象。
当光波相遇时，它们的波动性使得它们可以相互增强或抵消。
如果两束光波的相位差为整数倍的波长（即相位相同），它们会互相加强，形成明亮的干涉条纹。
而如果相位差为半整数倍的波长（即相位相反），则它们会互相抵消，形成暗亮的干涉条纹。
接下来是光的衍射。
衍射是光波通过障碍物或缝隙时发生偏离的现象。
当光波通过一个缝隙或条纹时，会沿着不同方向传播，形成特定的角度和强度分布。
这样的现象被称为衍射，通过衍射可以使光波的传播方向和能量分布发生改变。
平面光栅利用了光的干涉和衍射现象。
当入射平行光通过平面光栅时，光波将被分为若干个具有特定角度的光波组。
这是因为平面光栅上的条纹起到了类似于缝隙的作用，光波通过条纹时会发生衍射。
光栅的条纹间距是一定的，决定了不同衍射光波的角度。
根据光的波长和入射角度不同，通过衍射光波角度也会有所不同。
平面光栅的工作原理可以通过狭缝衍射公式来计算。
狭缝衍射公式可以描述入射光波经过狭缝时的衍射角度及强度分布。
基本上，平面光栅可以看作由复制了许多小狭缝的组成，每个小狭缝产生一组衍射光波。
平面光栅还有一个重要的参数叫作光栅常数，表示单位长度内的条纹数。
光栅常数越大，条纹间距就越小，形成的衍射角度也就越大。
通过调节光栅常数，可以控制所产生的衍射角度和强度分布。
利用平面光栅的这种工作原理，可以用于光谱分析、光学仪器的校准和光学通信等领域。
例如，在光谱分析中，平面光栅可以将入射光波分散成具有不同波长的光波，从而得到光谱信息。
在光学通信中，平面光栅可以用于分波复用和解复用，实现多路光信号的传输。
总之，平面光栅是一种基于干涉和衍射原理的光学元件，利用条纹的干涉和衍射现象，将入射光波分散成具有特定角度的光波组。
衍射光栅衍射光栅（Diffraction Grating）是一种用于分散光束及研究光波性质的光学器件。
它是由透明的平行斑纹组成的光学元件，其中每个斑纹都具有相等的宽度，并且间隔均匀。
衍射光栅的主要作用是将入射的光束分解成不同波长的光，并使它们以不同的角度进行衍射。
光的波动性是光学研究中的一个重要方面。
光在传播过程中会受到衍射现象的影响，即光通过一个物体的边缘或孔洞时，会发生偏离传播方向的现象。
而光栅正是基于衍射现象而设计出来的光学器件。
一维衍射光栅是最简单的光栅形式，它由一系列平行的凹槽或凸起构成。
这些凹槽或凸起被等间距地排列，其间距称为衍射光栅的线密度，用单位长度中所含凹槽或凸起的数量来表示。
常见的线密度单位是每毫米凹槽或凸起的数量。
当光束通过衍射光栅时，光波会在每个凹槽或凸起上发生衍射，形成一系列的衍射波。
由于各个波长的光波具有不同的传播速度，因此它们在通过衍射光栅后会以不同的角度进行衍射。
这样，不同波长的光将会分散开来，从而实现对光的分光。
衍射光栅的分光效果可以通过光波的干涉来解释。
当光波通过衍射光栅时，每个凹槽或凸起上的光波会形成一组衍射波，这些衍射波在空间中相互干涉。
具体来说，通过干涉效应，分布在不同位置的衍射波会相互加强或相互抵消，从而形成一系列明暗相间的条纹。
这些条纹被称为衍射顺序，而每个顺序对应着不同的角度和波长。
衍射光栅的分光效果可以应用于许多领域，特别是光谱学和光学测量。
通过分散光束，衍射光栅可以将复杂的光信号分解成不同波长的成分，从而使我们能够对光进行精确的分析和研究。
此外，衍射光栅还被广泛应用于激光和光纤通信领域，用于解调和发射光信号。
除了一维衍射光栅外，还存在二维和三维衍射光栅。
二维衍射光栅在一个平面上具有两个正交的衍射方向，可以实现更复杂的分光效果。
而三维衍射光栅则可以在三个坐标方向上进行分光，具有更高的分光分辨率。
总结起来，衍射光栅是一种用于分散光束以及研究光波性质的重要光学器件。
光栅衍射知识点总结课件光栅衍射是一种利用光栅产生衍射效应的现象，是一种重要的光学现象。
通过光栅衍射，我们可以了解到光的波动特性以及光波通过光栅的衍射规律。
在实际应用中，光栅衍射被广泛应用于光学仪器、激光技术、光谱分析等领域。
本文将对光栅衍射的知识点进行总结，包括光栅的原理与特性、光栅衍射的规律、光栅衍射的应用等内容。

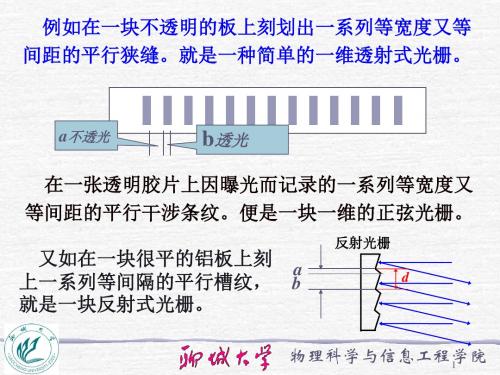

一、光栅的原理与特性1. 光栅的定义光栅是一种光学元件，是由许多等间距的平行条纹组成的平面或曲面。
光栅通常是由金属、玻璃等材料制成，其间距和条纹数目是确定的，可以分为透射光栅和反射光栅两种类型。
2. 光栅的特性光栅具有几何光学特性和衍射光学特性。
在几何光学中，光栅可以用来分束、合束和分光；在衍射光学中，光栅可以产生衍射效应，使光的波动性显现出来。
3. 光栅的构造光栅由一系列等间距的透明或不透明条纹组成，这些条纹可以是平行的，也可以是曲线的。
光栅的构造决定了其对入射光的衍射效应。
4. 光栅的作用光栅可以将入射光分散成各个波长的光，从而进行光谱分析；也可以用于制备激光器、衍射仪、干涉仪等光学仪器；同时，光栅也被广泛应用于激光技术、光通信等领域。
二、光栅衍射的规律1. 光栅衍射的基本原理光栅衍射是指入射光通过光栅后产生衍射效应的现象。
当入射光照射到光栅上时，光栅上的条纹会对入射光进行衍射，产生出多个次级光源，形成衍射图样。
2. 光栅衍射的数学描述光栅衍射的数学描述可以利用菲涅尔衍射理论、惠更斯-菲涅尔原理等方法进行描述。
通过数学模型，可以求解出光栅衍射的衍射角、衍射级数、衍射图样等参数。
3. 光栅衍射的表达式光栅衍射的强度分布可以用衍射方程来描述，通常可以采用菲涅尔衍射积分或者费涅尔积分来进行数值计算。
通过衍射方程的计算，可以得到光栅衍射的强度分布图。
4. 光栅衍射的规律光栅衍射的规律包括主极大和次级极大、衍射级数、衍射角、衍射图样等规律。
这些规律可以帮助我们理解光栅衍射的特性，并且可以应用于光栅的设计和光学仪器的优化。
初二物理光栅衍射定律推导光栅衍射是光的一种特殊现象，它可以通过光线在光栅上的衍射来解释。
本文将对初二物理中关于光栅衍射定律的推导进行详细介绍。
1. 光栅衍射的基本原理光栅是一种由等距、等宽、相同透过率的平行透光狭缝组成的光学元件。
当平行的单色平面波（即单色光）垂直入射到光栅上时，光栅会改变光的传播方向，导致光在垂直于光栅的平面上发生衍射。

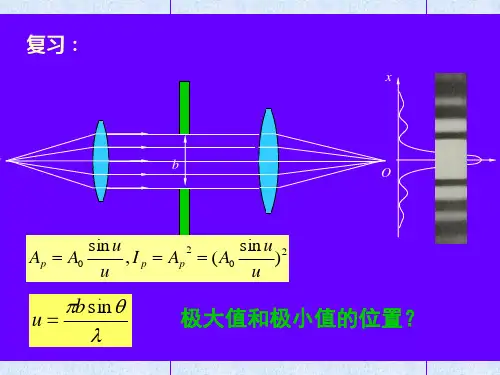

2. 单缝衍射定律回顾在介绍光栅衍射定律前，先回顾一下单缝衍射定律。
当单色光通过一个狭缝时，根据夫琅禾费衍射公式，可以得到衍射角θ和狭缝宽度d 的关系公式为：d·sin(θ)=n·λ其中，d表示狭缝的宽度，θ表示衍射角，n表示衍射级次，λ表示光的波长。
3. 光栅衍射定律的推导对于由N个宽度相等、间距相等的狭缝组成的光栅，我们来推导光栅衍射定律。
首先假设入射光波垂直于光栅，经过光栅后衍射光线的角度为θ。
根据衍射定律，衍射光线满足光栅中各个缝隙中传播的光程差相等的条件。
光程差是指从光栅上一个狭缝到另一个狭缝路径的差值。
根据几何关系，可以得到光程差Δl和衍射角θ的关系公式为：Δl=d·sin(θ)其中，d表示光栅缝隙的间距。
此外，由于光栅是由N个缝隙组成，因此总的光程差ΔL等于单个狭缝的光程差Δl乘以缝隙数量N。
即：ΔL=N·Δl=N·d·sin(θ)根据波程差等于光的波长的整数倍的条件，可得到光栅衍射定律：d·sin(θ)=n·λ其中，d表示光栅缝隙的间距，θ表示衍射角，n表示衍射级次（即亮纹的序号），λ表示入射光的波长。
通过上述推导，我们得到了光栅衍射定律。
这个定律可以帮助我们计算光栅衍射现象中衍射角和光栅参数之间的关系，从而更好地理解和分析光栅衍射现象。
4. 光栅衍射的应用光栅衍射定律在实际应用中有着广泛的应用，例如光谱仪、激光器、衍射光栅等装置都利用了光栅衍射的原理。
通过精确地控制光栅的参数，可以实现对入射光的激发和分离，使得光栅的应用在科学研究、通信技术、光学仪器等领域发挥重要作用。
衍射光栅公式解释说明以及概述1. 引言1.1 概述衍射光栅公式是一种描述光通过衍射光栅时产生的干涉和衍射现象的数学公式。
衍射光栅是一种具有规则排列的透明或不透明条纹，当入射光通过光栅时，会发生干涉和衍射现象。
这些现象在光学领域中具有重要的理论与实际应用价值。
1.2 文章结构本文将按照以下结构进行说明与探讨。
首先，在引言部分，我们将概述本文所要介绍的内容，并解释为什么这些内容对于理解和应用衍射光栅公式至关重要。
其次，在第二部分“衍射光栅公式解释说明”中，我们将详细介绍衍射现象的基本原理以及光栅的结构特点。
随后，我们将推导并解释衍射光栅公式，深入探讨其各个参数对于干涉和衍射效应的影响。
第三部分是“衍射光栅应用领域概述”，我们将阐述不同领域中利用衍射光栅的应用。
其中包括光谱分析、光学显微镜以及激光干涉仪等领域，展示衍射光栅在这些领域中所发挥的重要作用。
第四部分是“实验与结果分析”，我们将介绍设计的实验以及步骤，并详细描述数据采集与分析方法。
通过对实验结果的分析和讨论，我们将进一步验证和解释衍射光栅公式的有效性和准确性。
最后，在“结论与展望”部分，我们将总结研究成果，并提出可能的扩展研究方向，为进一步深入研究衍射光栅提供参考。
1.3 目的本文旨在全面解释与阐述衍射光栅公式，深入探讨其原理、推导过程以及应用领域。
通过本文的阅读和理解，读者将能够更好地理解与运用衍射光栅公式，并且了解到该公式在不同领域中的广泛应用和重要意义。
希望本文能够达到科普教育和引导学术研究的目标，为相关领域的研究者和学习者提供有价值的参考。
2. 衍射光栅公式解释说明:2.1 衍射现象介绍衍射是光通过物体边缘或孔径时发生偏转和扩散的现象。
它是波动性质的一种表现，当光传播过程中遇到不同介质的边界或有一定周期的结构时，会发生衍射现象。
2.2 光栅原理及结构光栅是具有平行排列的凹槽或透明间隙的光学元件。
它可以将入射光束分散成多个次级光束，并形成特定方向上干涉条纹。
衍射光栅原理衍射光栅是一种利用衍射现象制造的光学元件，它可以对光进行衍射，从而产生干涉条纹，广泛应用于光谱仪、激光器、光学通信等领域。
衍射光栅原理是基于光的波动性和干涉现象，下面我们将详细介绍衍射光栅的原理。
首先，衍射光栅是由一系列平行的透明条纹组成的，这些条纹可以是等宽的透明条纹，也可以是透明-不透明的周期性结构。
当入射光线照射到光栅上时，光波会受到衍射现象的影响，发生弯曲和干涉，最终形成衍射图样。
其次，衍射光栅的原理可以用赫布理论来解释。
赫布理论认为，光波通过光栅时，会被分成许多个次波，这些次波在空间中相互干涉，形成明暗相间的衍射图样。
根据赫布理论，我们可以计算出不同波长的光在衍射光栅上的衍射角度，从而实现光谱分析和波长测量。
另外，衍射光栅原理还涉及到光栅常数和衍射级数的概念。
光栅常数是指光栅上相邻两个透明条纹之间的距离，它决定了衍射光栅对入射光的衍射效果。
而衍射级数则表示在衍射图样中的明暗条纹的级数，它与光波的波长和光栅常数有关。
最后，衍射光栅原理在实际应用中具有重要意义。
通过精确控制光栅的结构和参数，可以实现对入射光的波长、偏振状态等特性的精确调控，从而广泛应用于光谱仪、激光器、光学通信等领域。
同时，衍射光栅还可以用于光学成像、光学信息处理等方面，为光学技术的发展提供了重要支持。
总之，衍射光栅原理是基于光的波动性和干涉现象，利用光栅的周期结构对光进行衍射，从而实现对光波特性的精确调控。
它在光学技术领域具有重要应用，对光学仪器的性能和功能起着关键作用。
希望通过本文的介绍，读者能够更加深入地理解衍射光栅原理，并进一步应用于实际工程中。
