三极管放大电路实验报告
三极管放大电路 1 、问题简述：
要求设计一放大电路，电路部分参数及要求如下：
（ 1 ）
信号源电压幅值：
0.5V ； （ 2 ）
信号源内阻：
50kohm ； （ 3 ）
电路总增益：
2 倍； （ 4 ）
总功耗：小于 30mW ； （ 5 ）
增益不平坦度：
20 ~ 200kHz 范围内小于 0.1dB 。
2 、问题分析：
通过分析得出放大电路可以采用三极管放大电路。
2.1 对三种放大电路的分析 （ 1 ）共射级电路要求高负载，同
时具有大增益特性； （ 2 ）共集电极电路具有负载能力较强的特性，
但增益特性不好，小于 1 ； （ 3 ）共基极电路增益特性比较好，
但与共射级电路一样带负载能力不强。
综上所述， 对于次放大电路来说单采用一个三极管是行不通的，
因为它要求此放大电路 具有比较好的增益特性以及有较强的带负载
能力。
2.2 放大电路的设计思路 在此放大电路中采用两级放大的思
路。
先采用共射级电路对信号进行放大，使之达到放大两倍的要求；
再采用共集电极电路 提高电路的负载能力。
3 、实验目的 （ 1 ）进一步理解三极管的放大特性； （ 2 ）
掌握三极管放大电路的设计； （ 3 ）掌握三种三极管放大电路的特
性； （ 4 ）掌握三极管放大电路波形的调试； （ 5 ）提高遇到
问题时解决问题的能力。
4 、问题解决 测量调试过程中的电路：
增益调试：
首先测量各点（电源、基极、输出端）的波形：
结果如下:
绿色的线代表电压变化， 红色代表电源。
调节电阻 R2 、R3 、R5 使得电压的最大值大于电源 电压的
2/3 。
V A =R2 〃 R3 〃
( 1+ 3) R5 / [R2//R3// ( 1+ 3) R5+R1] ，其中由于 R1 较大
因此 R2 、R3 也相对 较大。
第一级放大输出处的波形调试(采用共射级放大电路) ：
结果为：
红色的电压最大值与绿色电压最大值之比即为放大倍数。
则需要适当增大 R2 ，减小 R3 的阻值。
总输出的调试：
如果放大倍数不合适，则调节 R4 与 R5 的阻值。即当放大倍
数不足时，应增大 R4 ，减小 R5 。
如果失真则需要调节 R6 ，或者适当增大电源的电压值，必要
时可以返回 C 极，调节 C 极的 输出。
功率的调试：
由于大功率电路耗电现象非常严重， 因此我们在设计电路时，
应在满足要求的情况下尽可能 的减小电路的总功耗。减小总功耗的
方法有：
1 ) 尽可能减小输入直流电压； 2 ) 尽可能减小 R2 、R3 的阻
值； 3 ) 尽可能增大 R6 的阻值。
电路输入输出增益、相位的调试：
由于在放大电路分别采用了共射极和共集电极电路， 因此输出
信号和输入信号相位相差 180 度。体现在波形上是，当输入交流信
号电压达到最大值是，输出信号到达最小值。
由于工作频率为 1kHz ，当采用专门的增益、相位仪器测量时
需要保证工作频率附近出的增 益、相位特性比较平稳，尤其相位应
为± 180 度附近。一般情况下，为了达 (2) 输入输出波形图:
由此图可以分析出：输入输出的波形图相同， B 通道的电压值
是 A 通道的电压值的二倍, 因此电压增益为二倍，即电路达到了放
大二倍的效果。
(3) 相位图:
TT1 1 -18D E3eg 2D kHz Bode PLotter-XBPI c -18D E3eg
2D kHz Bode PLotter-XBPI Ciut In i -
由以上两个图可分析出相位的变化范围：
20Hz~20KHz , -179.796Deg ~ 180Deg ; (4) 幅频特性图:
Bode Platte r-XPPl
2D H E
Mtode h/bg nitude Phase Refers 亡 | 話耳皀
| Sei...Hk ) ) rizarrii.al tical fubd& i 油卯 fltud 电 P 佔瓢
+1 2DkHi
■
kHz
Ccrrtmls io -
dB -lb dB
Lug Iri |ZD kHi [2D -
Controls Reverse Horizontal I - 10
%fart»il F 10 Ourt 一
由以上两个图可以分析出：幅度变化 20Hz~20KHz ，
6.686dB 。
实验感受：
通过本次实验我获得了很大的收获，将我们上学期所学的模电理
论知识进行了实践仿 真，让我们真是感受到了三极管的放大作用，
以及参数对放大效果的影响， 了解各个器件起 的作用， 在老师的
指导下， 让我们将所学的理论知识融会贯通， 而且对放大电路的要
求也有 了一定的了解， 从开始无从下手到最后仿真应用自如， 一
步一步改进， 在理论和实践上双丰 收！
希望在下次实验中有更好的变现！

合集下载

三极管共射极放大电路实验报告

三极管共射极放大电路实验报告

实验报告课程名称： 电路与模拟电子技术实验 指导老师： 张冶沁 成绩：__________________ 实验名称： 三极管共射极放大电路 实验类型： 电路实验 同组学生姓名：__________ 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得一、实验目的和要求1.学习共射放大电路的设计方法与调试技术；2.掌握放大器静态工作点的测量与调整方法，了解在不同偏置条件下静态工作点对放大器性能的影响；3.学习放大电路的电压放大倍数、输入电阻、输出电阻及频率特性等性能指标的测试方法；4.了解静态工作点与输出波形失真的关系，掌握最大不失真输出电压的测量方法；5.进一步熟悉示波器、函数信号发生器的使用。

二、实验内容和原理1.静态工作点的调整与测量2.测量电压放大倍数3.测量最大不失真输出电压4.测量输入电阻5.测量输出电阻6.测量上限频率和下限频率7.研究静态工作点对输出波形的影响三、主要仪器设备示波器、信号发生器、万用表 共射电路实验板四、操作方法和实验步骤1.静态工作点的测量和调试 实验步骤：（1）按所设计的放大器的元件连接电路，根据电路原理图仔细检查电路的完整性。

（2）开启直流稳压电源，用万用表检测15V 工作电压，确认后，关闭电源。

（3）将放大器电路板的工作电源端与15V 直流稳压电源接通。

然后，开启电源。

此时，放大器处于工作状态。

（4）调节偏置电位器，使放大电路的静态工作点满足设计要求I CQ ＝6mA 。

为方便起见，测量I CQ 时，一般采用测量电阻R C 两端的压降V Rc ，然后根据I CQ =V Rc ／Rc 计算出I CQ 。

（5）测量晶体管共射极放大电路的静态工作点，并将测量值、仿真值、理论估算值记录在下表中进行比较。

2.测量电压放大倍数(R L =∞、R L =1k Ω)专业： 姓名：学号： 日期： 地点：学生序号6实验步骤：（1）从函数信号发生器输出1kHz的正弦波，加到电路板上的Us端。

电工放大电路实验报告

电工放大电路实验报告

课程名称：1504010320
实验项目：放大电路
姓名：吴雅惠
专业：计算机科学与技术
班级： 3
学号：1504010320
计算机科学与技术学院
实验教学中心
2016 年 4 月 5 日
一、名称：放大电路
二、实验目的：了解三极管放大电路工作原理，掌握放大电路的设
计和计算方法。

三、实验内容：。

①设计一个NPN型共发射极交流放大电路，确定静态工作点，使放大倍数大于10倍时，无上、下失真，调整静态工作点，使放大输出有上、下失真波形。

②取消静态工作点电路，使放大电路工作在截止区与饱和区之间，观察波形。

参考《电工电子学》一书，第111页静态工作点一节，参照例题设计电路并计算各值。

③用二极管、三极管完成二输入端“或非”逻辑电路和(选做)三极管驱动电路。

参考《电工电子学》一书，第125页 3.4基本门电路一节，设计“或非”电路并观察逻辑波形图。

四、实验步骤：⑴在U盘上建一个文件夹：数字电路与逻辑。

⑵打开Multisim10软件，点击文件→新建→原理图。

⑶点击文件→另存为，选择U盘→数字电路与逻辑文件夹，文件名→放大电路。

⑷点击主菜单中的元器件，放入所需元件、仪表并连线，调整参数进行仿真。

四、实验结果（要求抓图）。

三极管共射放大电路实验报告

三极管共射放大电路实验报告

实验名称：三极管共射放大电路一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求1、学习共射放大电路的设计方法。

2、掌握放大电路静态工作点的测量与调整方法。

3、学习放大电路性能指标的测试方法。

4、了解静态工作点与输出波形失真的关系，掌握最大不失真输出电压的测量方法。

5、进一步熟悉示波器、函数信号发生器、交流毫伏表的使用。

二、实验内容1、静态工作点的调整和测量2、测量电压放大倍数3、测量最大不失真输出电压4、测量输入电阻和输出电阻5、测量上限频率和下限频率6、研究静态工作点对输出波形的影响三、主要仪器设备1、示波器、信号发生器、晶体管毫伏表2、共射电路实验板四、实验原理与实验步骤单管共射放大电路1、放大电路静态工作点的测量和调试准备工作：(1) 对照电路原理图，仔细检查电路的完整性和焊接质量。

(2) 开启直流稳压电源，将直流稳压电源的输出调整到12V，并用万用表检测输出电压。

确认后，先关闭直流稳压电源。

(3) 将电路板的工作电源端与12V 直流稳压电源接通。

然后，开启直流稳压电源。

此时，放大电路处于工作状态。

静态工作点的调整，调节电位器，使Q 点满足要求(ICQ ＝1.5mA)。

直接测电流不方便，一般采用电压测量法来换算电流。

测电压时，要充分考虑到万用表直流电压档内阻对被测电路的影响 。

因此应通过测电阻Rc 两端的压降VRc ，然后计算出ICQ 。

（若测出VCEQ ＜0.5V ，则说明三极管已饱和；若VCEQ ≈+VCC ，则说明三极管已截止。

若VBEQ>2V ，则说明三极管已被击穿） 2、测量电压放大倍数(1) 必须保持放大电路的静态工作点不变！(2) 从信号发生器输出1kHz 的正弦波，作为放大电路的输入(Vi=10mV 有效值） 。

(3) 用示波器监视输出波形，波形正确后再用交流毫伏表测出有效值。

三极管放大电路的设计报告

三极管放大电路的设计报告

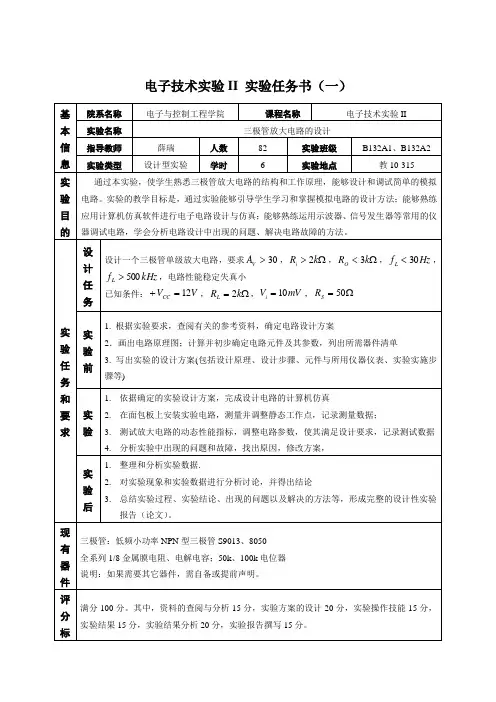

电子技术实验II 实验任务书（一）一：实验目的：1.掌握三极管放大电路的基本设计方法；2.能够熟练应用计算机仿真软件进行电子电路设计与仿真；3.能够熟练运用示波器、信号发生器等常用的仪器调试电路；4.掌握三极管放大电路静态工作点的设置与调整以及电路参数的计算；5.学会分析电路设计中出现的问题、解决电路故障的方法二：实验设备：1.直流稳压电源；2.函数信号发生器；3.交流毫伏表；4.万用表；5.双踪示波器；6.元器件：开关若干，低频小功率NPN型三极管S9013、8050，全系列1/8金属膜电阻、电解电容，50k、100k电位器。
